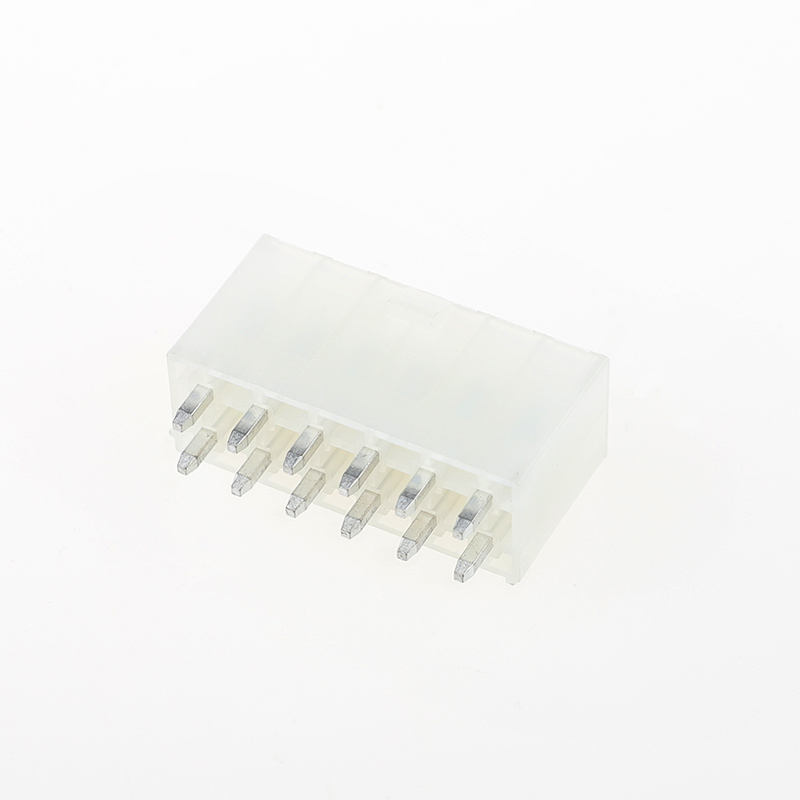

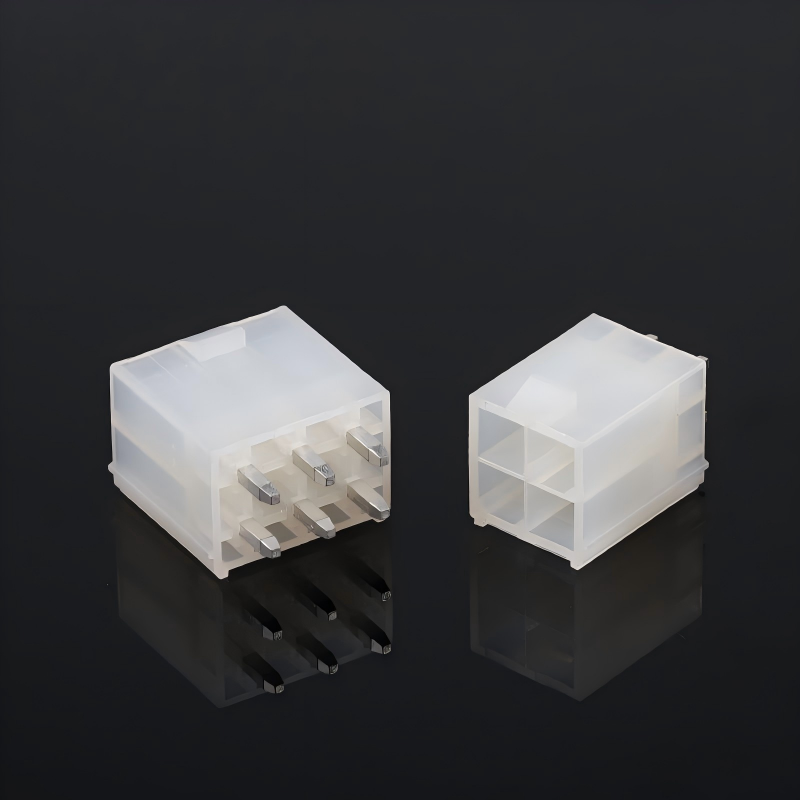

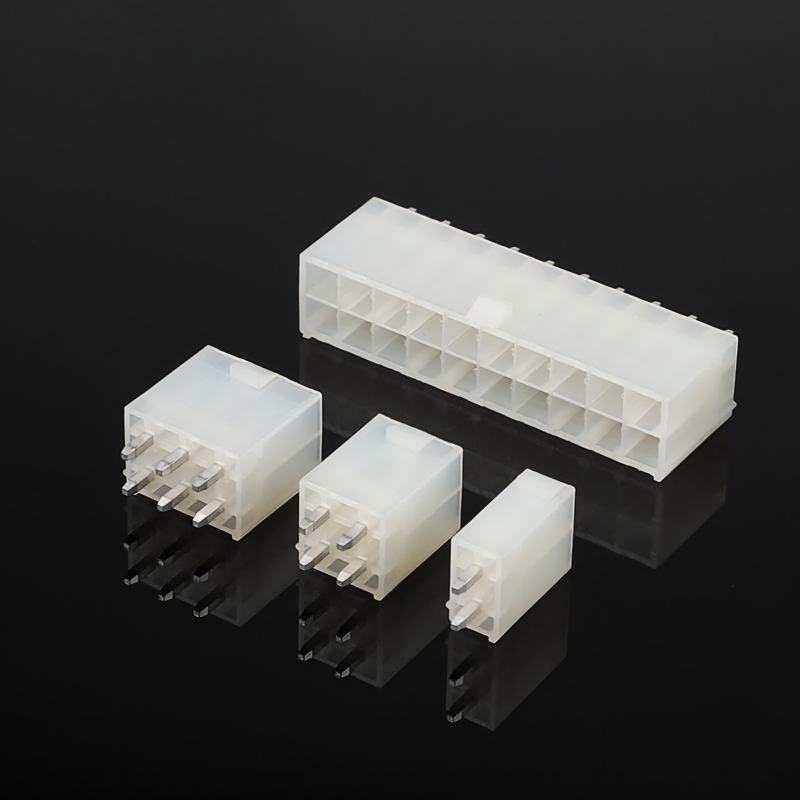

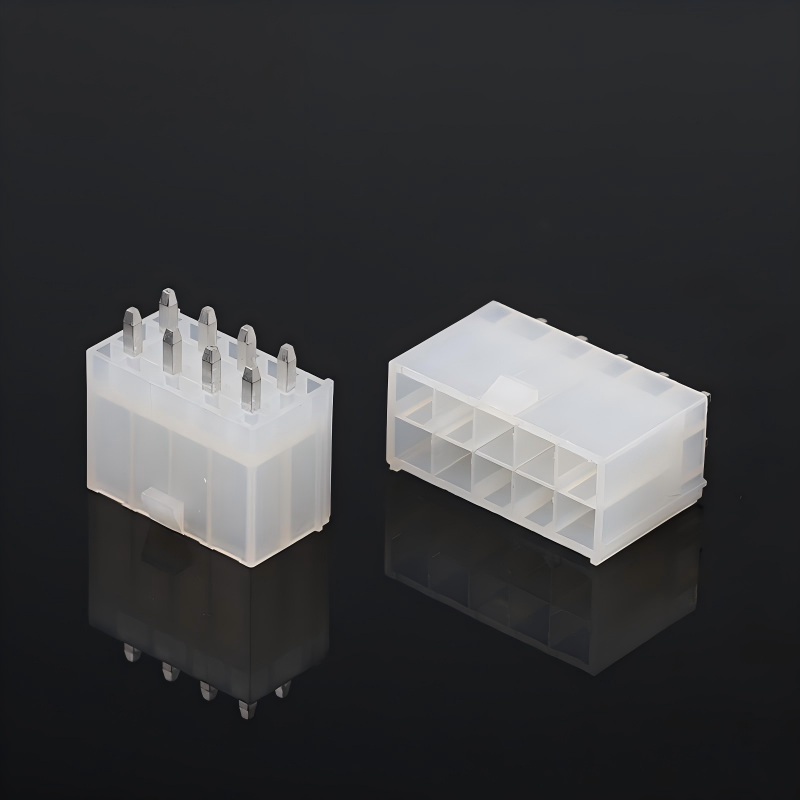

55557 Fibbia ad ardiglione diritta a doppia fila con connettore cavo-scheda verticale con passo 4,2 mm
Caratteristiche salienti del prodotto
✅ Passo: connettore cavo-scheda da 4,2 mm, doppia fila, perno dritto verticale
✅ Custodia ignifuga UL94V-0, priva di alogeni per elettrodomestici e industriali
✅ Fibbia di bloccaggio antivibrante: previene lo sganciamento accidentale in caso di urti e vibrazioni continui (ambiente difficile industriale/veicolo)
✅ Set completo disponibile: custodia abbinata + terminali a crimpare forniti insieme
Specifiche tecniche
| Articolo |
Dettagli |
| Prestazioni elettriche |
Corrente nominale: 5 A max per circuito
Tensione nominale: 250 V CA
Resistenza di contatto: ≤20 mΩ
Resistenza di isolamento: ≥1000MΩ
Tensione di resistenza: 1500 V CA per 1 minuto |
| Prestazioni meccaniche |
Passo: 4,2 mm
Disposizione: doppia fila, perno dritto verticale
Cicli di accoppiamento: ≥100 volte
Ritenzione: design con fibbia di bloccaggio, anti-disaccoppiamento sotto vibrazione
Forza di inserimento/estrazione: normale, nessuna usura eccessiva |
| Materiale e placcatura |
Custodia: nylon, UL94V-0, senza alogeni
Terminale di contatto: lega di rame
Placcatura: stagnatura (placcatura Au opzionale) |
| Ambientale |
Temperatura operativa: -40 ℃ ~ +105 ℃
Conforme alla direttiva RoHS |
| Guida alla saldatura |
Saldatura a rifusione: massimo 260 ℃, massimo 10 s
Saldatura manuale: 320 ℃ max entro 3 secondi |
Riferimento incrociato/Sostituzione alternativa
Alternativa diretta ai famosi marchi di connettori internazionali:
- JST:Serie XH
- Molex:Serie 55557
- TE (AMP): serie di pannelli metallici verticali a doppia fila equivalente da 4,2 mm
Caratteristiche del prodotto
- Struttura a perni diritti verticali a doppia fila con passo da 4,2 mm, ingombro PCB compatto
- Fibbia sicura incorporata, anti-disinnesto sotto vibrazione
- Isolante in nylon UL94V-0 senza alogeni
- Soluzione completa: alloggiamento + terminali di approvvigionamento unico
- Contatto stabile stagnato, bassa resistenza di contatto
Vantaggi del prodotto
- La fibbia di bloccaggio antivibrante risolve il problema del disaccoppiamento accidentale delle apparecchiature industriali e di bordo
- Altamente ritardante di fiamma e privo di alogeni, soddisfa rigorosi standard ecologici e di sicurezza
- Intercambiabile con le serie JST/Molex/TE da 4,2 mm, facile sostituzione senza riprogettazione del PCB
- Prestazioni elettriche stabili in un ampio intervallo di temperature
- Fornitura diretta in fabbrica, servizio personalizzato flessibile disponibile
Applicazione
- Apparecchiature di controllo industriale
- Elettrodomestici (frigorifero, lavatrice, condizionatore)
- Elettronica ausiliaria automobilistica, moduli interni di veicoli
- Alimentazione e UPS
- Driver di illuminazione a LED
- Strumenti medici e di misura
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianco/neutro. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Metodo di pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponibili
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: campioni gratuiti disponibili/ Consegna rapida dei campioni.
- Servizio personalizzato: conteggio dei pin personalizzato, spessore della placcatura, assemblaggio del cablaggio, imballaggio e marcatura speciali.
Guida alla selezione del cliente
- Confermare il conteggio dei pin e la direzione di montaggio del PCB: perno dritto verticale
- Verificare la corrente di funzionamento, la tensione e l'intervallo di temperatura
- Per scenari con vibrazioni elevate: è necessario utilizzare la versione con fibbia per evitare il disaccoppiamento
- Requisiti di materiale ecologico: selezionare custodia senza alogeni + UL94V-0
- Controllo incrociato: sostituto diretto dei connettori equivalenti da 4,2 mm Molex 55557 / JST XH / TE; verificare l'assegnazione dei pin prima della sostituzione
- Saldatura: seguire rigorosamente il profilo della temperatura di rifusione per evitare la fusione dell'alloggiamento
Domande frequenti
1. Q: hai un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel tuo catalogologo. Puoi realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo normale richiederà circa 35-45 giorni.
3. Q: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per i test. Ma devi pagare il costo di spedizione
4. Q: E i tempi di consegna?
R: La merce in stock viene consegnata entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
A: Per pacchi di piccole dimensioni, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è il servizio porta a porta. Per pacchi di grandi dimensioni, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. Q: Che tipo di pagamento accetti? Posso pagare RMB?
A: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo di qualità della tua azienda?
A: Seguire rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del listino prezzi di tutti i vostri prodotti. Hai un listino prezzi?
R: Non disponiamo di un listino prezzi di tutti i nostri prodotti. Dato che disponiamo di così tanti articoli, è impossibile elencare tutti i prezzi e i prezzi cambiano in base ai costi e alla quantità dei materiali. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi
9. Q: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molte personalizzazioni
prodotti per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non ci sono problemi; possiamo inserire il tuo logo o altre informazioni sulla confezione. Devo solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati possiedi?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
