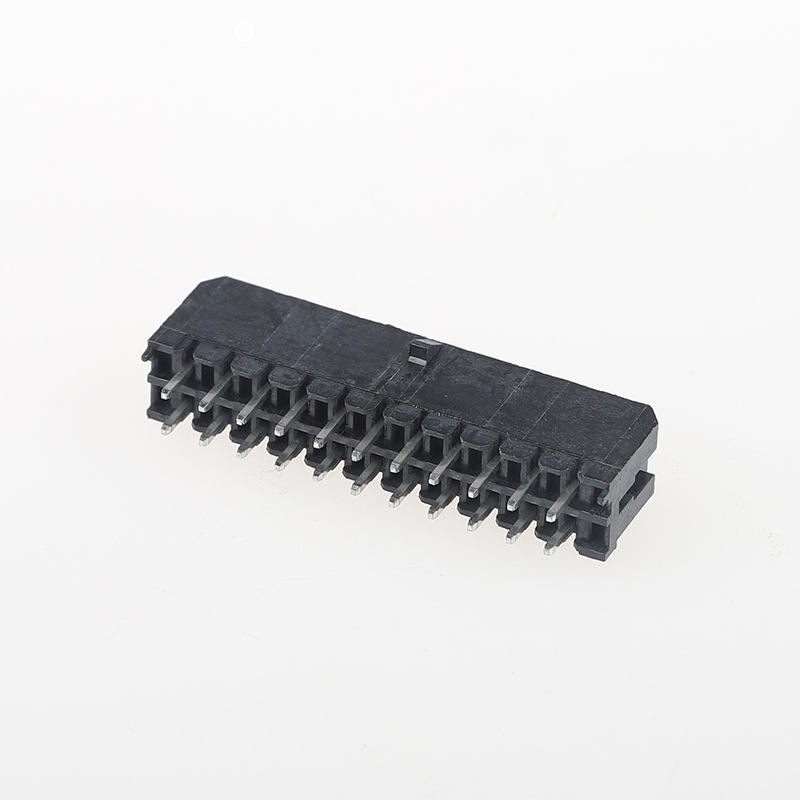

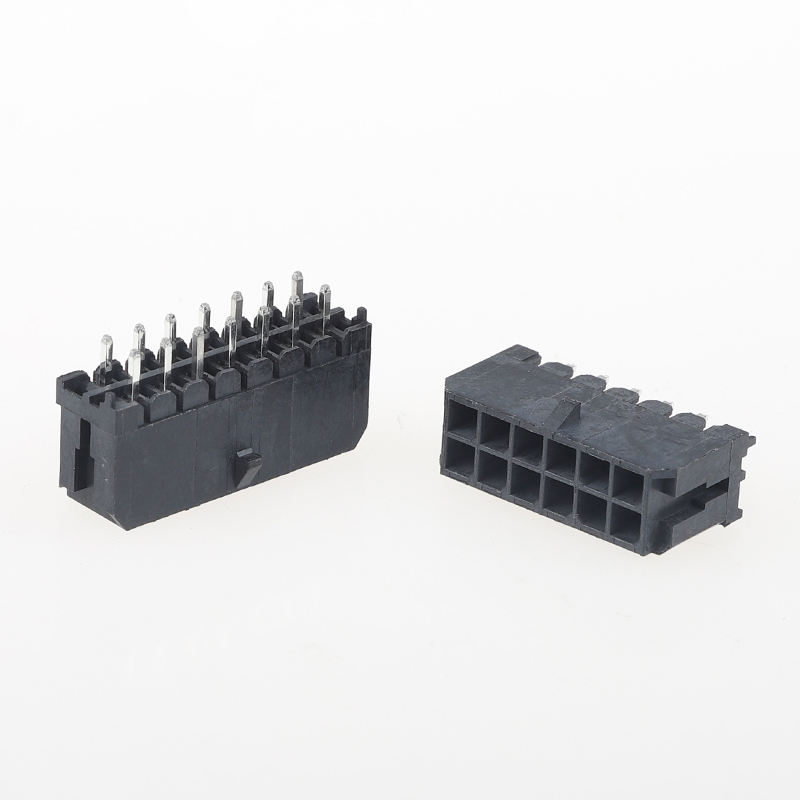

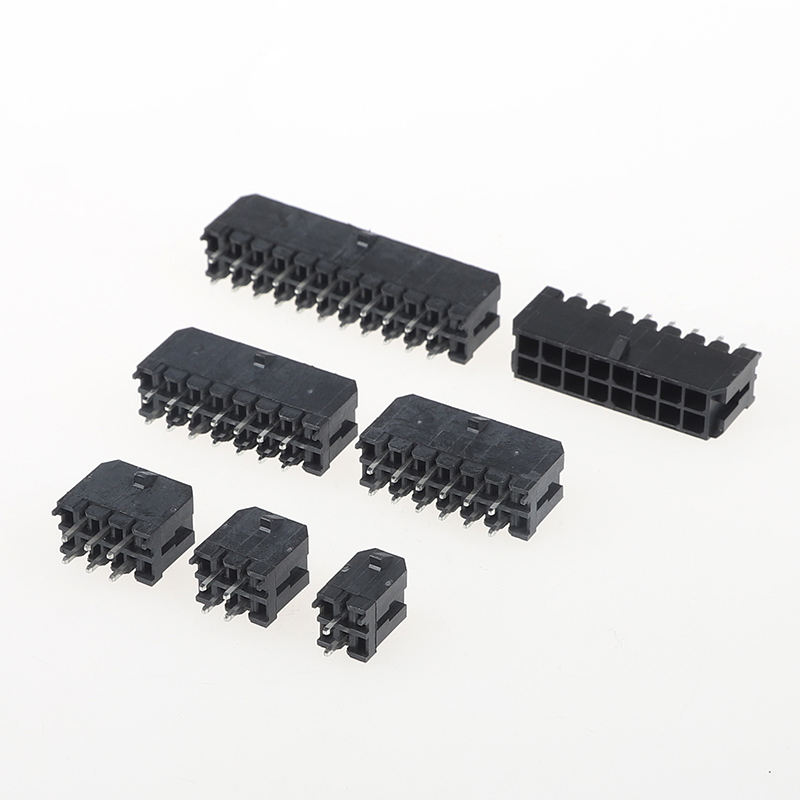

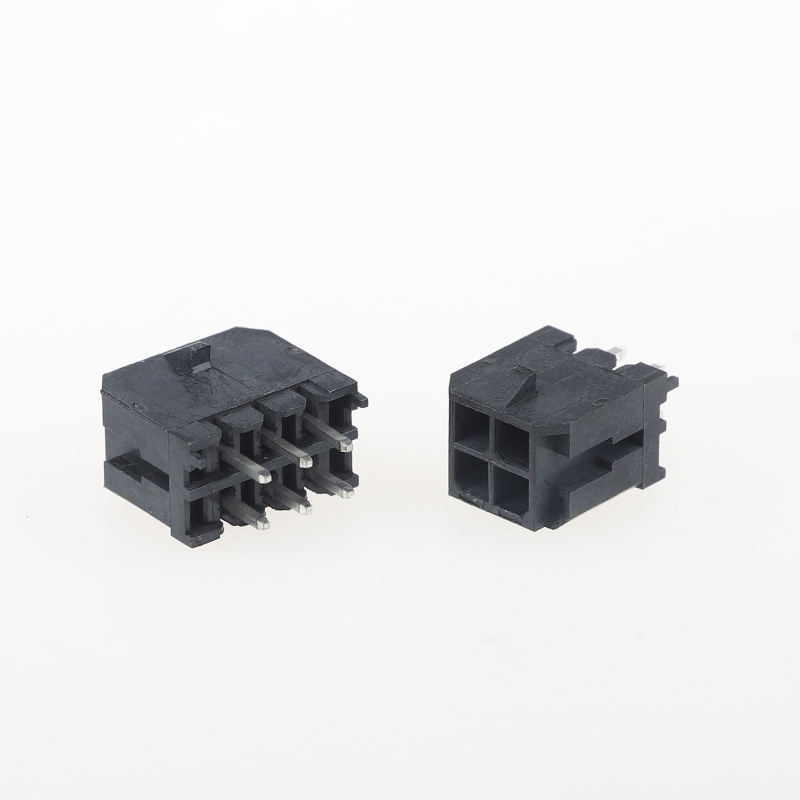

MX3.0 Metallo Doppia Fila Fibbia Spilla Diritta Intestazione Passo 3.0mm 180 Gradi 43045 Piccolo 5557 Connettore di Alimentazione PCB Connettori A Vite
Caratteristiche salienti del prodotto
- Custodia ignifuga UL94V-0 e priva di alogeni; soddisfa i requisiti di sicurezza degli elettrodomestici e industriali
- Design con fibbia di bloccaggio in metallo rinforzato. Anti-disaccoppiamento; previene la disconnessione accidentale in caso di forti vibrazioni per ambienti difficili industriali e automobilistici
- Soluzione di sistema completa: alloggiamento abbinato + terminali a crimpare disponibili, approvvigionamento unico
- Doppia fila con passo da 3,0 mm, basetta pin con foro passante dritto a 180°, uso misto di alimentazione e segnale
- Conformità RoHS e REACH
Specifiche tecniche
| Categoria |
Articolo |
Parametro |
| Prestazioni elettriche |
Tensione nominale |
600 V CA/CC |
| Corrente nominale |
Fino a 8,5 A per pin |
| Resistenza di contatto |
≤20 mΩ |
| Resistenza di isolamento |
≥1000MΩ |
| Resistere alla tensione |
1500 V CA, 1 min |
| Prestazioni meccaniche |
Cicli di accoppiamento/disaccoppiamento |
Minimo 30 cicli |
| Forza di ritenzione terminale |
≥24,5 N |
| Anti-vibrazione |
Supera il test di vibrazione casuale industriale, nessuna apertura intermittente |
| Materiale e placcatura |
Alloggiamento |
PA66, UL94V-0, senza alogeni, nero |
| Materiale perno/terminale |
Lega di rame |
| Placcatura |
Stagnatura lucida (placcatura in oro opzionale per la versione ad alta affidabilità) |
| Specifiche ambientali |
Temp. operativa |
-40℃~+125℃ |
|
Temp. di conservazione |
-45℃~+130℃ |
| Guida alla saldatura |
Saldatura ad onda |
Picco 260 ℃, massimo 5 secondi |
| Saldatura manuale |
350 ℃, ≤5 s per pin |
| Nota |
Evitare ripetute saldature ad alta temperatura per prevenire la deformazione della plastica |
Riferimento incrociato/Sostituzione alternativa
Sostituzione diretta per la serie Molex Micro-Fit 3.0 43045. L'alloggiamento e i terminali di accoppiamento compatibili corrispondono alle serie 43020/43030. Funziona anche come sostituto conveniente della serie 5557 in molti progetti di connessione di alimentazione.
Gli ingegneri possono riutilizzare l'impronta PCB e gli strumenti di cablaggio esistenti, senza richiedere alcuna riprogettazione importante.
Vantaggi del prodotto
- Chiusura in metallo antivibrante: Risolve il problema del cliente relativo all'allentamento dei connettori a causa delle vibrazioni nei dispositivi di automazione/veicoli
- Plastica UL94V-0 senza alogeni, più sicura per elettrodomestici e controllo industriale
- Produzione interna del set completo: intestazione pin, alloggiamento, terminali a crimpare, catena di fornitura stabile
- Tempi di consegna brevi per campioni e produzione di massa, personalizzazione flessibile del conteggio dei pin
- Ispezione rigorosa al 100% prima della spedizione, basso tasso di guasto dei contatti
Applicazione
✅ Moduli di automazione industriale, servo e controllo di potenza
✅ Elettrodomestici, alimentatori e unità di ricarica
✅ Collegamenti di alimentazione e segnale interni automobilistici
✅ Apparecchiature mediche, sistemi di telecomunicazione e di gestione delle batterie
✅ Collegamento di alimentazione cavo-scheda PCB
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianco/neutro. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Metodo di pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponibili
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica di esempio:Supporta campioni gratuiti/consegna rapida dei campioni.Servizio personalizzato: conteggio dei pin personalizzato, spessore della placcatura, assemblaggio del cablaggio, imballaggio e marcatura speciali.
Guida alla selezione del cliente
- Conferma conteggio pin: 22P~2Norma 16P in magazzino; contattateci per circuiti più lunghi
- Declassamento della corrente: ridurre la corrente nominale quando più pin vengono caricati insieme a una temperatura ambiente elevata
- Ambiente soggetto a vibrazioni: è necessario utilizzare la versione con chiusura in metallo per evitare un disaccoppiamento imprevisto
- Selezione materiale: Predefinito UL94V0 senza alogeni; specificare la placcatura in oro se è richiesto un ciclo di accoppiamento lungo
- Progettazione PCB: seguire l'impronta standard 43045 per la sostituzione diretta; controllare il profilo della temperatura di saldatura prima della produzione in serie
Domande frequenti
1. Q: hai un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel tuo catalogologo. Puoi realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo normale richiederà circa 35-45 giorni.
3. Q: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per i test. Ma devi pagare il costo di spedizione
4. Q: E i tempi di consegna?
R: La merce in stock viene consegnata entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
A: Per pacchi di piccole dimensioni, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è il servizio porta a porta. Per pacchi di grandi dimensioni, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. Q: Che tipo di pagamento accetti? Posso pagare RMB?
A: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo di qualità della tua azienda?
A: Seguire rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del listino prezzi di tutti i vostri prodotti. Hai un listino prezzi?
R: Non disponiamo di un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi in un elenco e i prezzi cambiano continuamente a causa del costo e della quantità dei materiali. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi
9. Q: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molte personalizzazioni
prodotti per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non ci sono problemi perché inseriamo il tuo logo o altre informazioni sulla confezione. Devo solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati possiedi?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
