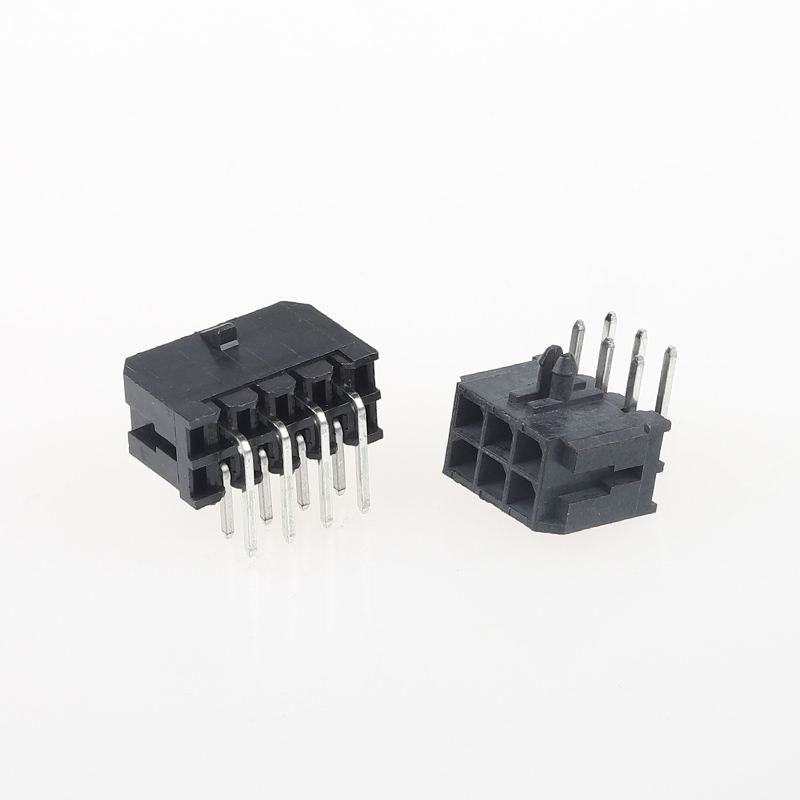

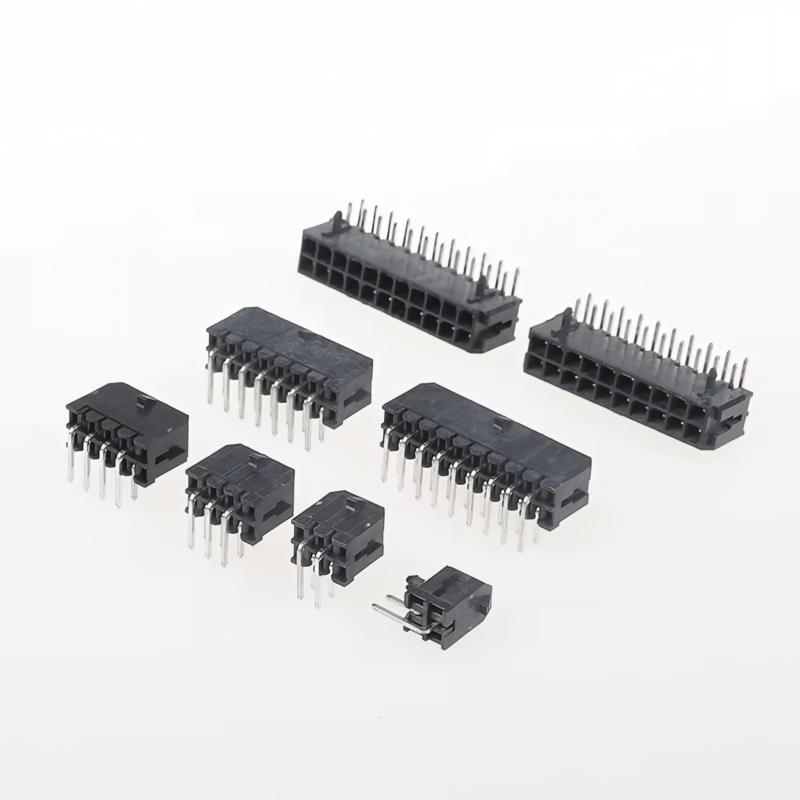

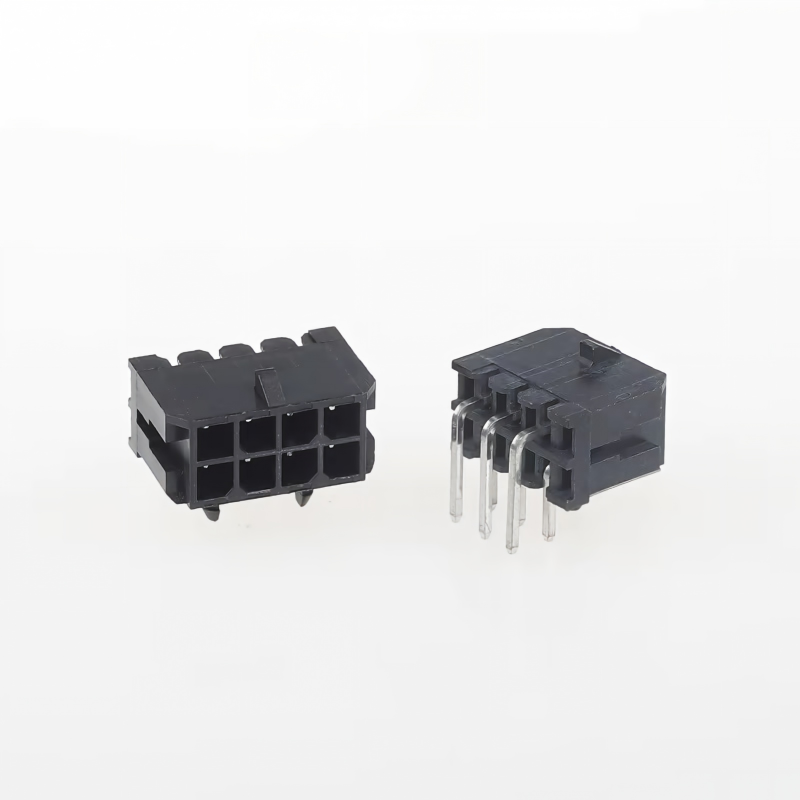

Connettori per fili elettrici MX3.0 Pitch 3.0mm R/A SMD e connettori per schede PCB e terminali
Punti salienti del prodotto
- Classe di infiammabilità dell'alloggiamento: UL94V-0, senza alogeni, basso fumo tossico per progetti di elettrodomestici e industriali
- Blocco positivo anti-vibrazione: Design rinforzato con chiusura a scatto per evitare disconnessioni accidentali sotto vibrazioni continue (critico per ambienti industriali e accessori per veicoli)
- Sistema completo: Fornitura completa, inclusi connettori R/A SMD, alloggiamenti corrispondenti e terminali a crimpare
- **Passo 3.0mm, montaggio superficiale ad angolo retto, connessione filo-scheda a fila singola per trasmissione di potenza e segnale
- Conforme a RoHS e REACH
Specifiche tecniche
| Articolo |
Parametro |
| Prestazioni elettriche |
| Corrente nominale |
5A per pin |
| Tensione nominale |
250V AC/DC |
| Resistenza di contatto |
≤20mΩ |
| Resistenza di isolamento |
≥1000MΩ |
| Tensione di tenuta |
1000V AC, 1min |
| Prestazioni meccaniche |
| Cicli di accoppiamento |
≥300 volte |
| Ritenzione di disaccoppiamento |
Struttura di blocco anti-caduta, resiste al test di vibrazione |
| Sezione del filo |
AWG#20 ~ AWG#28 |
| Passo |
3.0mm |
| Tipo di montaggio |
SMD ad angolo retto |
| Posizioni |
2P~24P personalizzabile |
| Materiale e placcatura |
| Alloggiamento |
Nylon66, UL94V-0, senza alogeni, nero |
| Materiale terminale |
Bronzo fosforoso |
| Placcatura |
Placcato stagno (standard); placcatura oro opzionale per segnali ad alta affidabilità |
| Guida all'ambiente e alla saldatura |
| Temperatura operativa |
-40℃ ~ +105℃ |
| Temperatura di riflusso SMD |
Max 260℃, conforme allo standard di saldatura IPC |
| Conformità |
RoHS, REACH |
Riferimento incrociato / Sostituzione alternativa
Il nostro connettore MX3.0 R/A SMD è meccanicamente ed elettricamente intercambiabile con la serie, una sostituzione diretta per ridurre i costi:
- Molex: Serie Micro-Fit 3.0 (serie 43640 /43645 /43650)
- JST: Serie equivalente R/A SMD con passo 3.0mm filo-scheda
- TE (AMP): Equivalente connettore SMD ad angolo retto filo-scheda da 3.0mm
Nota: Verificare il numero di pin e l'impronta del PCB prima della produzione di massa.
Vantaggi del prodotto
- Blocco resistente alle vibrazioni: Il blocco positivo evita disconnessioni accidentali per apparecchiature in movimento e vibranti, risolvendo il rischio di guasti sul campo dovuti a connessioni allentate.
- Alloggiamento UL94V-0 senza alogeni: Sicuro per i requisiti di sicurezza antincendio nel controllo industriale, negli elettrodomestici e negli accessori automobilistici.
- Fornitura completa BOM: Acquisto unico: connettore SMD + alloggiamento + terminali a crimpare, nessun problema di approvvigionamento da fornitori multipli.
- Saldatura SMD stabile: Piede SMT ottimizzato, buona saldabilità, basso tasso di tombstone durante l'assemblaggio del PCB.
- Alternativa conveniente: Compatibile pin-to-pin con marchi internazionali, riducendo il costo della BOM senza compromessi sull'affidabilità.
Applicazione
✅ Automazione industriale, controllo servo, periferiche PLC
✅ Elettrodomestici: Condizionatore d'aria, lavatrice, modulo di alimentazione
✅ Elettronica ausiliaria automobilistica, illuminazione veicoli e cablaggi sensori
✅ Trasmissione di potenza e segnale per robotica, apparecchiature mediche, sistema di gestione delle batterie
Metodo di imballaggio
- Standard: Imballaggio in sacchetto antistatico
- Opzionale: Imballaggio in scatola di cartone bianca / neutra. Etichette di imballaggio personalizzate e codici a barre disponibili su richiesta.
Metodo di pagamento
Disponibili EXW, FOB, CIF, CPT, T/T, L/C
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: Campioni gratuiti disponibili / Consegna rapida dei campioni. Servizio personalizzato: Numero di pin personalizzato, spessore della placcatura, assemblaggio cablaggi, imballaggio speciale e marcatura.
Guida alla selezione del cliente
- Confermare il numero di pin e il requisito di corrente: Placcatura in stagno per circuito di potenza; placcatura in oro raccomandata per segnali a basso livello.
- Verificare la temperatura massima di esercizio e il grado di vibrazione della propria apparecchiatura; il nostro design di blocco è preferito per ambienti ad alta vibrazione.
- Impronta del PCB: Utilizzare l'impronta del PCB fornita per abbinare il nostro connettore R/A SMD.
- Selezione del filo: AWG#20~#28, abbinare l'intervallo di crimpatura del terminale.
- Si raccomanda vivamente un test pre-campione prima della validazione del progetto di massa.
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo. Potete realizzare questo prodotto per me? R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione
4. D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi, e i prezzi cambiano in base ai costi dei materiali e alla quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; controlleremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il vostro logo o altre informazioni sulla confezione. Basta sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
