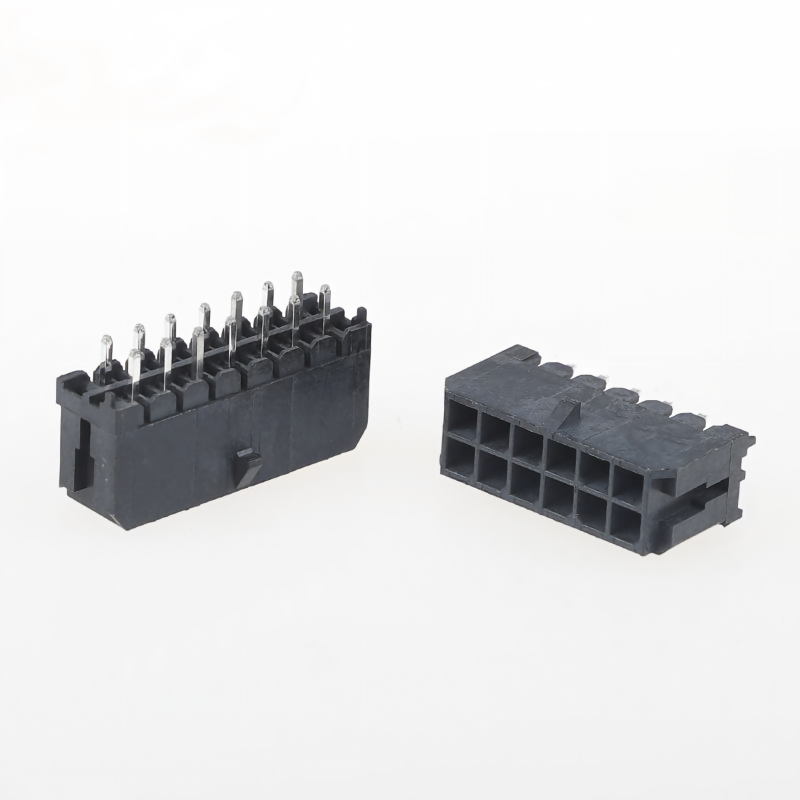

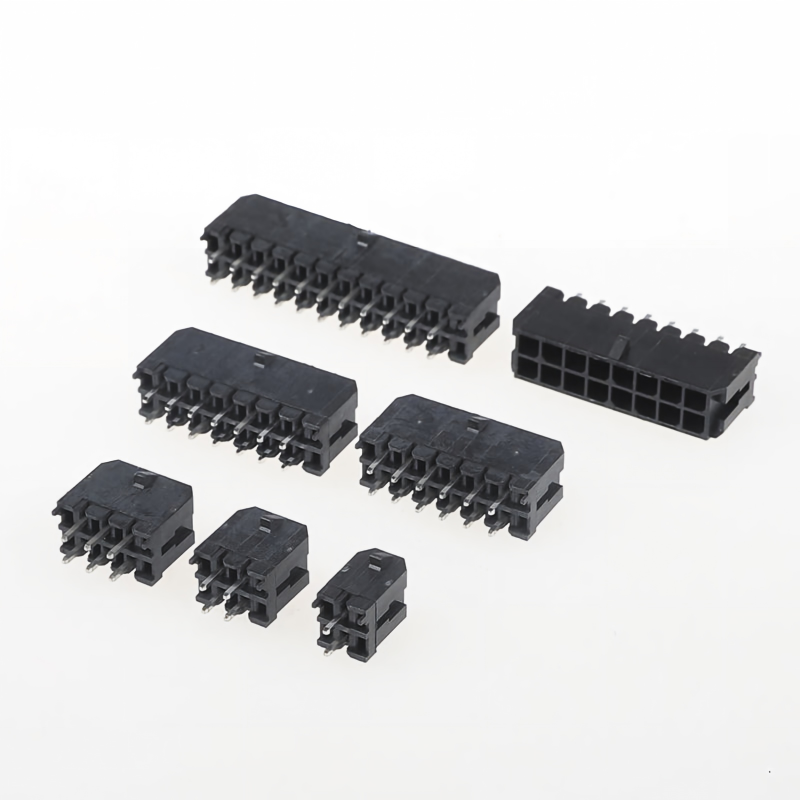

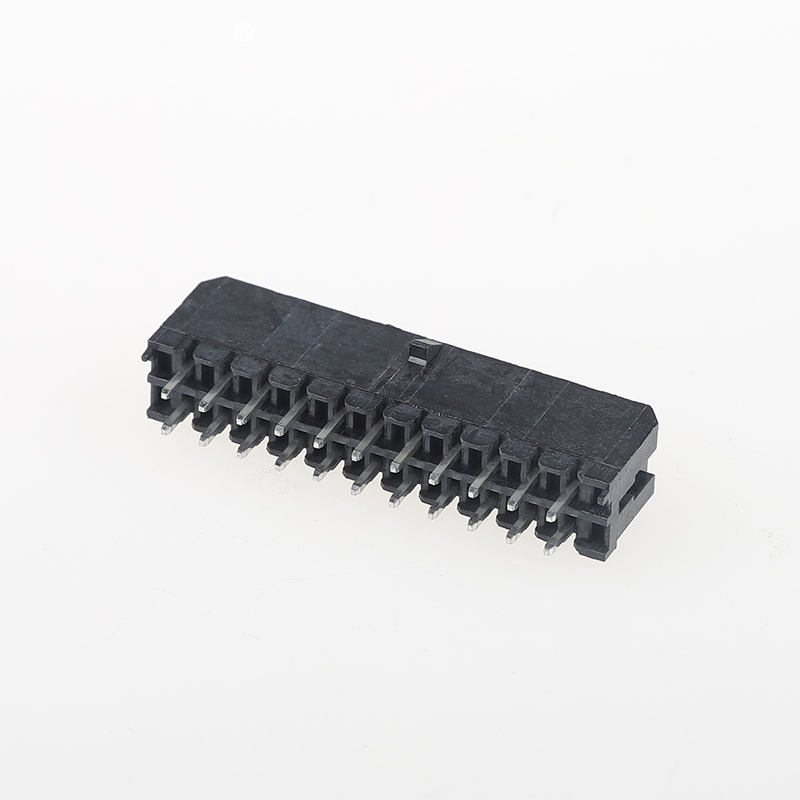

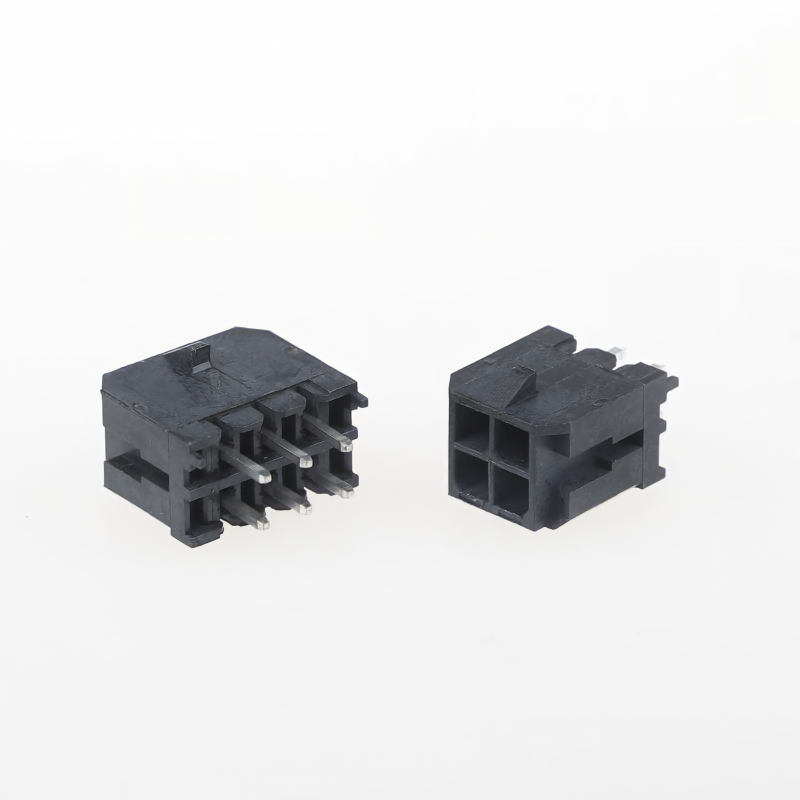

Connettore MX con passo da 3,0 mm, doppia fila con fibbia e pin dritto per connessione filo-scheda
Punti salienti del prodotto
- Design con fibbia a blocco positivo: Anti-sgancio, fornisce un clic udibile e tattile dopo l'accoppiamento completo, evita lo sgancio del connettore sotto vibrazioni continue per applicazioni industriali e veicolari
- Materiale dell'alloggiamento: Ritardante di fiamma UL94V-0, senza alogeni, conforme a RoHS e REACH
- Fornitura completa: Venduto come kit completo comprensivo di alloggiamento + terminali a crimpare, nessun problema di approvvigionamento separato
- Doppia fila, passo da 3,0 mm, pin header straight through-hole, struttura anti-misplug polarizzata
- Ampio intervallo di temperatura, resistenza di contatto stabile per trasmissione di potenza e segnale
Specifiche tecniche
| Categoria |
Articolo |
Parametro |
| Prestazioni elettriche |
Corrente nominale |
10A Max per pin |
| Tensione nominale |
600V AC/DC |
| Resistenza di contatto |
≤10mΩ |
| Resistenza di isolamento |
≥5000MΩ |
| Tensione di tenuta |
1500V AC per 1 minuto |
| Prestazioni meccaniche |
Passo |
3,0 mm, doppia fila |
| Cicli di accoppiamento |
≥500 volte |
| Resistenza alle vibrazioni |
10~2000Hz, nessuna disconnessione e nessun sgancio |
| Struttura di blocco |
Fibbia a blocco positivo, polarizzata |
| Materiale e placcatura |
Alloggiamento |
Nylon66, UL94V-0, senza alogeni |
| Materiale terminale |
Lega di rame |
| Placcatura |
Placcatura in stagno (placcatura in oro opzionale) |
| Ambiente |
Temperatura operativa |
-40℃ ~ +105℃ |
| Conformità |
RoHS 2.0, REACH |
| Guida alla saldatura |
Metodo di saldatura |
Saldatura a onda through-hole/saldatura manuale |
| Temperatura e tempo di saldatura |
260℃ max, ≤5s |
| Gamma fili |
18~24AWG |
Riferimento incrociato / Sostituzione alternativa
Sostituzione diretta drop-in per serie di connettori famose a livello globale, stessa impronta e assegnazione pin per risparmio sulla riprogettazione del PCB:
- Molex: Serie Micro-Fit 3.0: 43020,43025,43030,43045
- JST: Serie equivalente filo-scheda a doppia fila con passo da 3,0 mm
- AMP(TE): Equivalente connettore di alimentazione filo-scheda a doppia fila da 3,0 mm
Nota: Verificare il numero di pin e le dimensioni meccaniche prima della produzione di massa. Campioni disponibili per la validazione completa.
Vantaggi del prodotto
- Fibbia a prova di vibrazioni: Risolve il punto dolente degli ingegneri: sgancio accidentale sotto vibrazioni industriali/automotive
- Plastica UL94V-0 e senza alogeni, soddisfa rigorosi requisiti di sicurezza antincendio e ambientali per elettrodomestici e controllo industriale
- Fornitura pacchetto di assemblaggio completo: alloggiamento + terminali insieme, semplifica BOM e acquisti
- Terminale stabile in lega di rame con placcatura in stagno affidabile, bassa resistenza di contatto, lunga durata
- Compatibile drop-in con Molex / JST / TE AMP, riduce i costi di riprogettazione del PCB
- Tempi di consegna rapidi per campioni e produzione di massa, personalizzazione flessibile
Applicazione
✅ Apparecchiature di automazione industriale, PLC, driver servo
✅ Elettrodomestici: Condizionatore d'aria, scaldabagno, lavatrice, alimentatore
✅ Controllo interno automotive, segnale di gestione batteria e connessione di alimentazione
✅ Modulo di alimentazione, driver LED, apparecchiature mediche, smart meter
Metodo di imballaggio
- Standard: Imballaggio in sacchetto antistatico
- Opzionale: Imballaggio in scatola di cartone bianca/neutra. Etichette di imballaggio personalizzate e codici a barre disponibili su richiesta.
Metodo di pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponibili
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: Campioni gratuiti disponibili / Consegna rapida dei campioni. Servizio personalizzato: Numero di pin personalizzato, spessore della placcatura, assemblaggio cablaggi, imballaggio speciale e marcatura.
Guida alla selezione del cliente
- Confermare il numero di pin richiesto: 22P fino a 212P standard; numero di pin personalizzato disponibile
- Confermare il calibro del filo e la corrente di lavoro massima
- Ambiente con forti vibrazioni: Utilizzare assolutamente la versione con fibbia bloccata per evitare lo sgancio
- Progetto con requisiti di sicurezza antincendio: Confermare la versione UL94V0 + senza alogeni
- Sostituzione tra marchi: Testare prima i campioni per il controllo dell'accoppiamento prima della produzione di massa
- Saldatura: Seguire il limite di temperatura di saldatura through-hole per evitare la fusione dell'alloggiamento in plastica
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo. Potete realizzare questo prodotto per me? R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni di connettori gratuiti per il test. Ma dovete pagare il costo di spedizione
4. D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni da esportazione standard. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi, e i prezzi cambiano in base ai costi dei materiali e alla quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il vostro logo o altre informazioni sulla confezione. Basta sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificazioni avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
