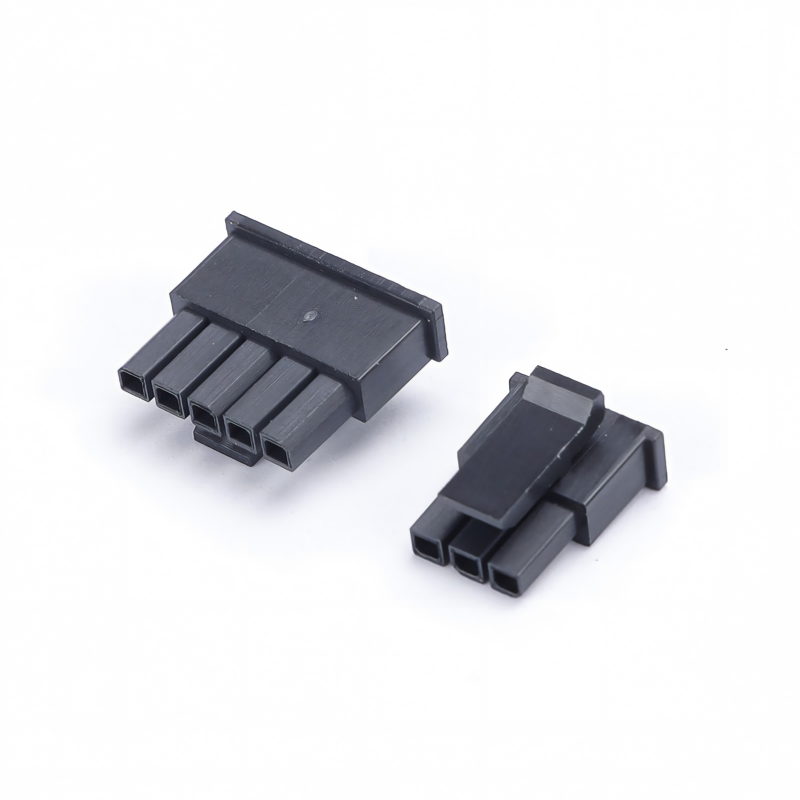

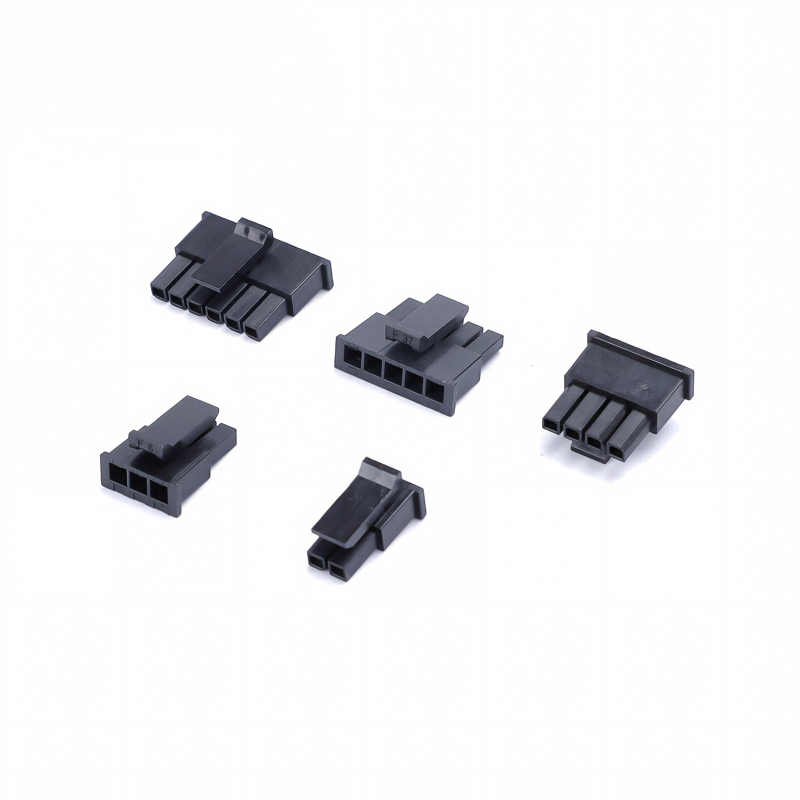

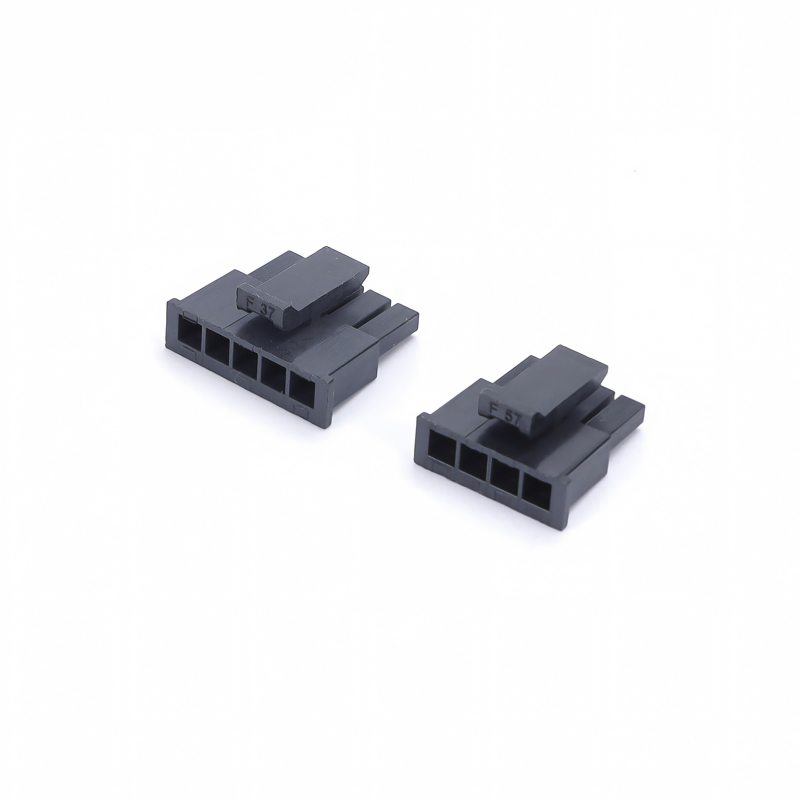

Connettore maschio di alimentazione a fila singola con passo da 3,0 mm e fibbia a guscio in gomma 5557 per connettori per schede PCB
Punti salienti del prodotto
- Passo: 3,0 mm, connettore di alimentazione maschio a fila singola, modello 5557
- Alloggiamento: ignifugo UL94V-0, senza alogeni, soddisfa i requisiti di sicurezza per elettrodomestici industriali e domestici
- Design rinforzato con fibbia a guscio in gomma, antivibrazione, previene lo sgancio accidentale in condizioni di vibrazioni industriali/automobilistiche severe
- Set di supporto completo: alloggiamento abbinato + terminali a crimpare disponibili
- Struttura compatta, trasmissione di potenza stabile per connessione filo-scheda
Specifiche tecniche
| Articolo |
Dettagli |
| Prestazioni elettriche |
Corrente nominale: 5A max per contatto
Tensione nominale: 250V AC
Resistenza di isolamento: ≥1000MΩ
Resistenza di contatto: < 20 mΩ
Tensione di tenuta: 1500V AC/min |
| Prestazioni meccaniche |
Passo: 3,0 mm
Numero di posizioni: 2P~24P personalizzabile
Cicli di accoppiamento: ≥500 volte
Forza di accoppiamento: Bassa forza di inserzione; blocco a fibbia per anti-sgancio
Ritenzione: fibbia a guscio rinforzata contro vibrazioni e cadute |
| Materiale e placcatura |
Alloggiamento: UL94V-0, Nylon senza alogeni
Terminale: lega di rame, placcatura in stagno (placcatura in oro opzionale)
Fibbia: blocco a guscio in gomma integrato |
| Specifiche ambientali |
Temperatura operativa: -40℃ ~ +105℃
Conforme per ambienti con vibrazioni industriali e automobilistiche leggere |
| Guida alla saldatura |
Temperatura di saldatura: 260℃ max, saldatura a riflusso max 5s
Saldatura PCB through-hole |
Riferimento incrociato / Sostituzione alternativa
Sostituzione diretta compatibile con marchi famosi a livello internazionale:
- JST: serie EH
- Molex: serie 5557
- AMP/TE: equivalenti connettori di alimentazione filo-scheda a fila singola da 3,0 mm
Nota: passo dei pin, struttura di blocco e impronta sono intercambiabili per una sostituzione diretta.
Vantaggi del prodotto
- Blocco a fibbia in gomma antivibrazione: risolve il problema dello sgancio accidentale nelle apparecchiature vibranti
- Alloggiamento UL94V-0 e senza alogeni, più sicuro per prodotti elettrici industriali e domestici ad alta temperatura
- Fornitura completa: alloggiamento + terminali, approvvigionamento unico
- Intercambiabile con connettori JST/Molex/TE da 3,0 mm, facile riprogettazione e sostituzione BOM
- Terminali in rame stagnato stabili, bassa resistenza di contatto, trasmissione di potenza affidabile
Applicazione
✅ Apparecchiature di controllo industriale
✅ Elettrodomestici (condizionatore d'aria, scaldabagno, modulo di alimentazione)
✅ Cablaggio interno automobilistico leggero
✅ Moduli di alimentazione e UPS
✅ Driver LED
✅ Apparecchiature ausiliarie mediche
✅ Connessione di alimentazione filo-scheda PCB
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianca/neutra. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Metodo di pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponibili
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1-2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: campioni gratuiti disponibili/ Consegna rapida dei campioni. Servizio personalizzato: numero di pin personalizzato, spessore della placcatura, assemblaggio di cablaggi, imballaggio speciale e marcatura.
Guida alla selezione del cliente
- Confermare la posizione del pin (2P~24P) e il requisito di corrente nominale
- Verificare la temperatura di lavoro e il livello di vibrazione dell'apparecchiatura; consigliare la versione con fibbia per scenari ad alta vibrazione
- Verificare l'impronta del PCB durante la sostituzione di parti JST/Molex/TE
- Selezionare la placcatura in stagno/oro in base ai requisiti di corrosione e durata di servizio
- Confermare il requisito di assenza di alogeni e resistenza alla fiamma prima della finalizzazione della BOM
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo. Potete realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
4. D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi, e i prezzi cambiano in base ai costi dei materiali e alla quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi.
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il vostro logo o altre informazioni sulla confezione. Bisogna solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
