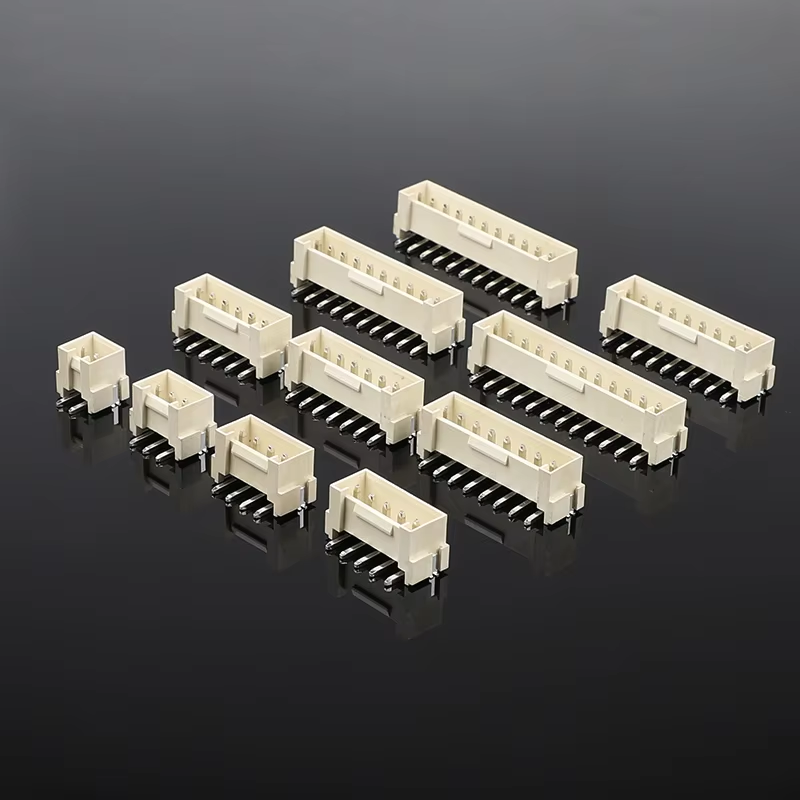

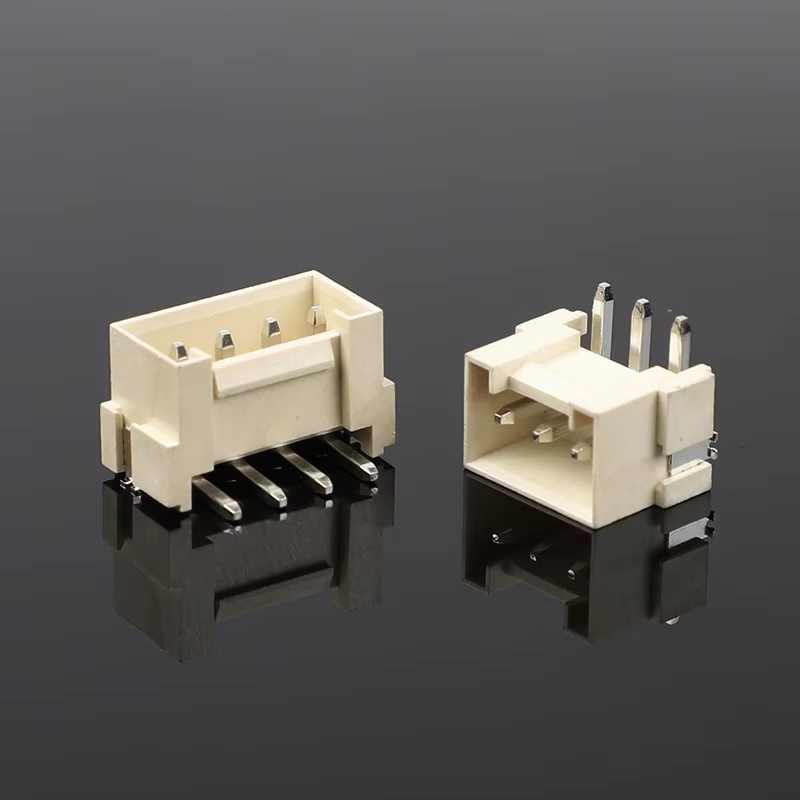

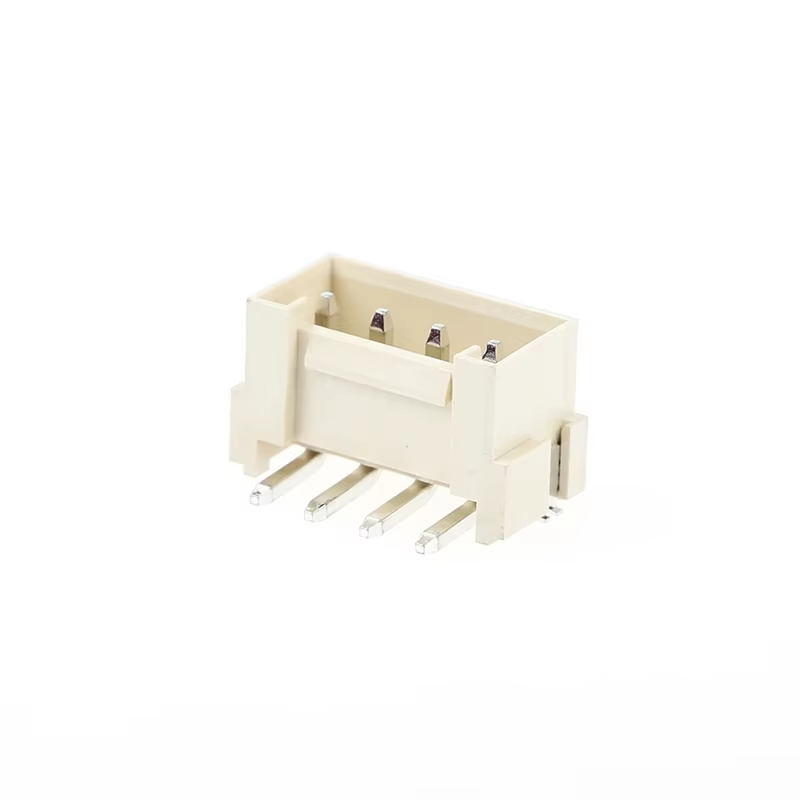

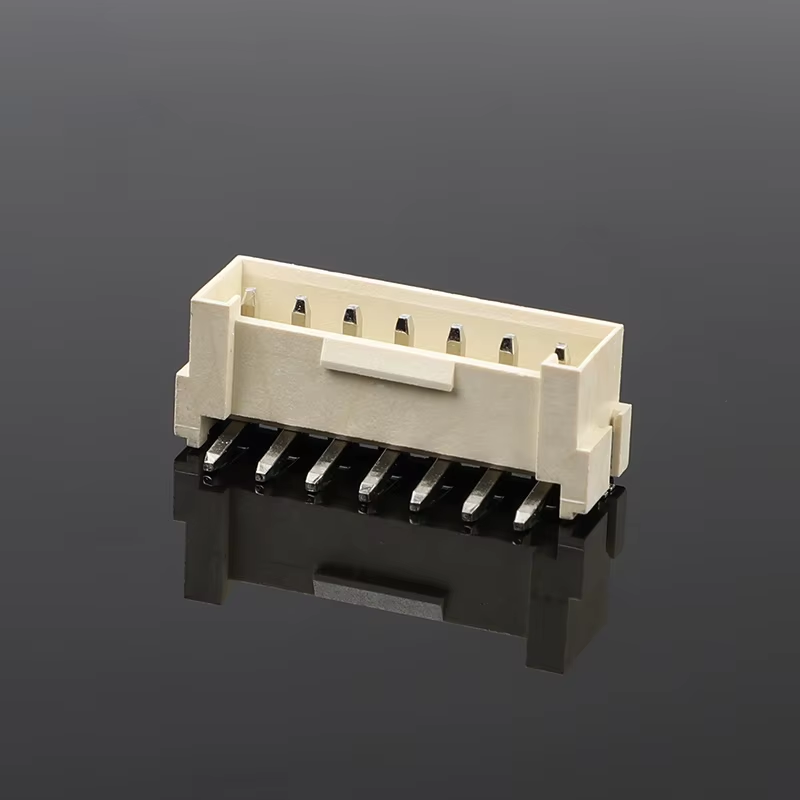

Connettori a doppia fila con passo 4,2 mm 5557/5569 con perno fibbia Connettore scheda orizzontale Connettore cavo-scheda
Caratteristiche salienti del prodotto
- Passo: 4,2 mm, doppia fila, tipo orizzontale con perno fibbia, cavo-scheda
- Custodia ignifuga UL94V-0, priva di alogeni per uso industriale e domestico
- Design con fibbia anticaduta: previene lo sganciamento accidentale in caso di forti vibrazioni (ambiente industriale e automobilistico)
- Set di supporto completo: custodia + terminali coordinati disponibili
- Contatto elettrico stabile, facile montaggio e operazione di crimpatura
Specifiche tecniche
| Articolo |
Dettagli |
| Prestazioni elettriche |
Corrente nominale: 9 A max per circuito
Tensione nominale: 250 V CA
Resistenza di contatto: ≤10 mΩ
Resistenza di isolamento: ≥1000MΩ
Tensione di resistenza: 1500 V CA/min |
| Prestazioni meccaniche |
Passo: 4,2 mm, doppia fila
Direzione di inserimento: spina orizzontale
Cicli di accoppiamento: ≥500 volte
Fibbia: fibbia di bloccaggio, anti-disaccoppiamento sotto vibrazione |
| Materiale e placcatura |
Custodia: PBT UL94V-0, senza alogeni
Terminale: lega di rame
Placcatura: stagnata (placcatura in oro opzionale) |
| Prestazioni ambientali |
Temperatura operativa: -40 ℃ ~ +105 ℃
Conforme alla direttiva RoHS |
| Guida alla saldatura |
Saldatura a rifusione: massimo 260 ℃, massimo 10 s
Saldatura ad onda: massimo 250 ℃ |
Riferimento incrociato/Sostituzione alternativa
Alternativa compatibile per le serie JST / Molex / TE AMP:
- JST: doppia fila da 4,2 mm serie EH
- Molex: cavo-scheda a doppia fila da 4,2 mm serie 3901
- TE AMP: connettori cavo-scheda con fibbia a doppia fila con passo da 4,2 mm
Nota: controllare il numero di pin e le dimensioni meccaniche prima della sostituzione immediata.
Caratteristiche del prodotto
- Fibbia di bloccaggio incorporata, efficace anti-disaccoppiamento contro vibrazioni e urti
- Custodia PBT UL94V-0 priva di alogeni, elevata resistenza alla fiamma
- Montaggio su scheda orizzontale, consente di risparmiare spazio sul PCB
- Alloggiamento separato e terminali a crimpare, gruppo cablaggio flessibile
- Terminali stagnati stabili, bassa resistenza di contatto
Vantaggi del prodotto
- Fibbia di bloccaggio resistente alle vibrazioni, risolve il rischio di connessione allentata in ambienti industriali/veicolistici difficili
- Materiale ad alta sicurezza: UL94V0 + senza alogeni, soddisfa rigorosi standard industriali e per elettrodomestici
- Fornitura del set completo: custodia + terminali in stock, non è necessario procurarsi le parti separatamente
- Controllo rigoroso delle dimensioni, buona intercambiabilità con famosi marchi internazionali
- Alternativa economica senza sacrificare l'affidabilità
Applicazione
- Apparecchiature di controllo industriale
- Elettrodomestici (frigorifero, lavatrice, forno)
- Cablaggio ausiliario automobilistico
- Alimentazione e UPS
- Moduli driver LED
- Strumenti e apparecchiature di misurazione
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianco/neutro. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Metodo di pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponibili
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: campioni gratuiti disponibili/ Consegna rapida dei campioni.
- Servizio personalizzato: conteggio dei pin personalizzato, spessore della placcatura, assemblaggio del cablaggio, imballaggio e marcatura speciali.
Guida alla selezione del cliente
- Conferma il PIN e il requisito di carico attuale
- Verifica la temperatura di lavoro e il livello di vibrazioni della tua attrezzatura
- Controllare l'ingombro del PCB (spina orizzontale)
- Confermare i requisiti del materiale: senza alogeni/classificazione della fiamma
- Effettuare un controllo incrociato con il codice articolo del marchio originale per la sostituzione
- Richiedi campioni gratuiti per il pre-test prima dell'adozione di massa del progetto
Domande frequenti
1. Q: hai un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel tuo catalogologo. Puoi realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo normale richiederà circa 35-45 giorni.
3. Q: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per i test. Ma devi pagare il costo di spedizione
4. Q: E i tempi di consegna?
R: La merce in stock viene consegnata entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
A: Per pacchi di piccole dimensioni, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è il servizio porta a porta. Per pacchi di grandi dimensioni, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. Q: Che tipo di pagamento accetti? Posso pagare RMB?
A: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo di qualità della tua azienda?
A: Seguire rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del listino prezzi di tutti i vostri prodotti. Hai un listino prezzi?
R: Non disponiamo di un listino prezzi di tutti i nostri prodotti. Dato che disponiamo di così tanti articoli, è impossibile elencare tutti i prezzi e i prezzi cambiano in base ai costi e alla quantità dei materiali. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi
9. Q: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molte personalizzazioni
prodotti per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non ci sono problemi; possiamo inserire il tuo logo o altre informazioni sulla confezione. Devo solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati possiedi?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
