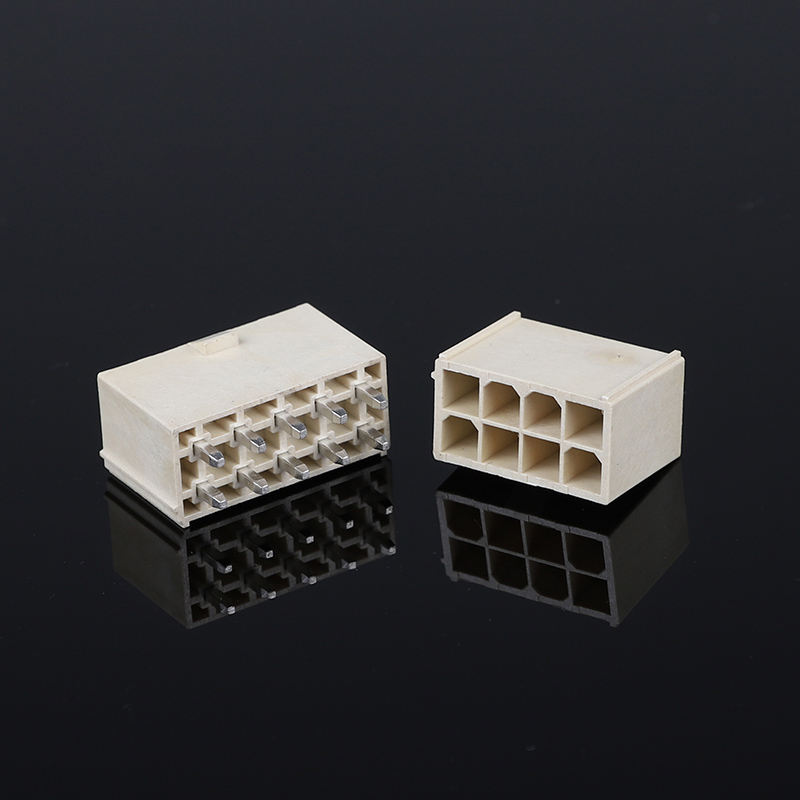

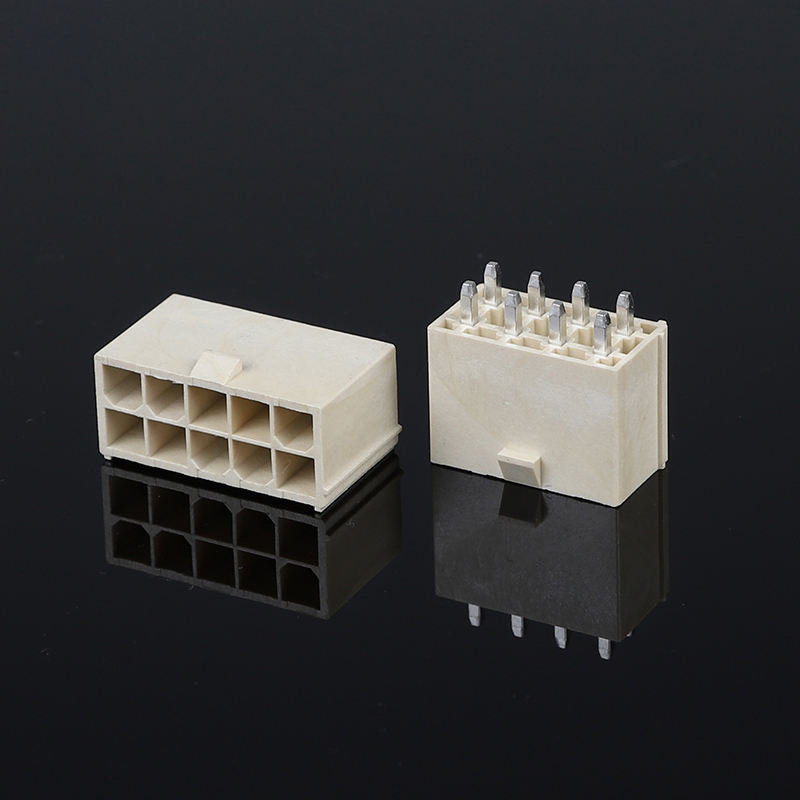

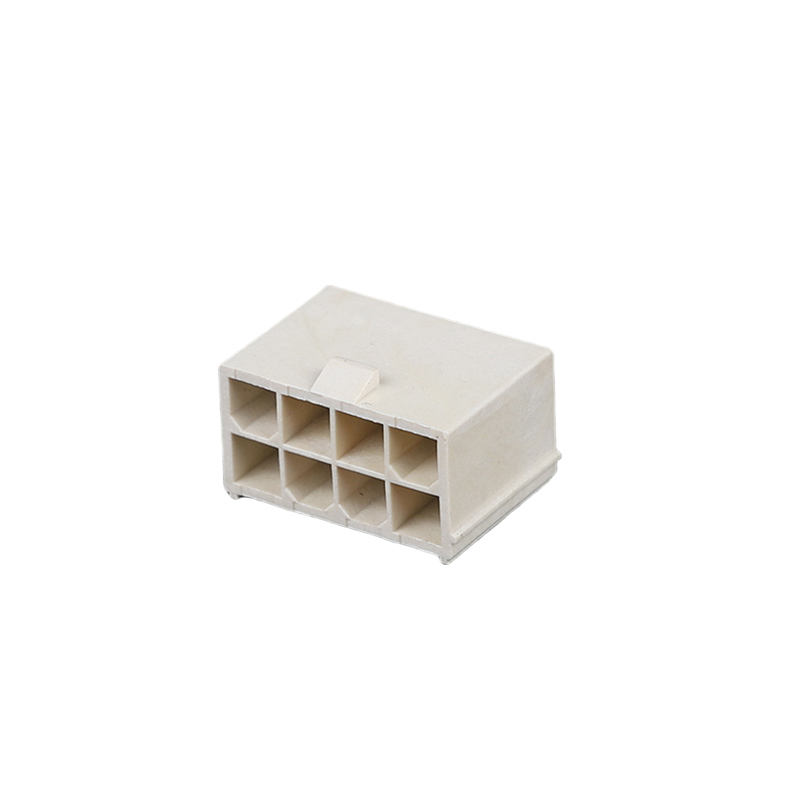

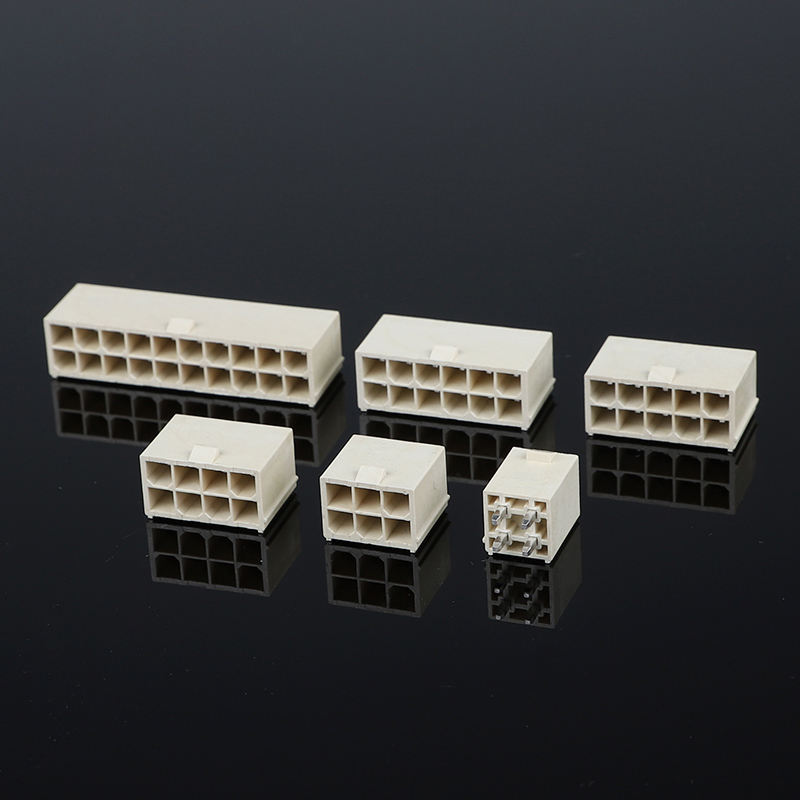

Breve panoramica: connettore di alimentazione ATX a doppia fila con pin diritto da 4,2 mm, serie 5557/5569, alloggiamento LCP ad alta temperatura, UL94V-0, senza alogeni. Design con fibbia anti-sgancio per applicazioni industriali e automobilistiche soggette a forti vibrazioni. Set completo di alloggiamento e terminali disponibile.
Punti salienti del prodotto
✅ Resistenza alla fiamma e materiale ecologico: Alloggiamento LCP, classe di infiammabilità UL94V-0, senza alogeni, soddisfa i requisiti ambientali per elettrodomestici e apparecchiature industriali
✅ Doppia fibbia anti-vibrazione e anti-sgancio: Fibbia di bloccaggio a doppia fila rinforzata, previene disconnessioni accidentali in caso di urti e vibrazioni continue in ambienti industriali/veicolari difficili
✅ Componenti di abbinamento completo: Set completo comprensivo di alloggiamento in plastica (guscio) + terminali a crimpare, acquisto unico
✅ Materiale LCP ad alta temperatura: Prestazioni stabili durante la saldatura SMT, resiste ad alte temperature ambientali di lavoro
Specifiche tecniche
| Articolo |
Dettagli |
| Passo |
4,2 mm |
| Struttura |
Doppia fila, pin diritto, bloccaggio a fibbia |
| Modello |
Serie 5557 / 5569 |
| Prestazioni elettriche |
| Corrente nominale |
9A per circuito |
| Tensione nominale |
250V AC |
| Resistenza di contatto |
≤20mΩ |
| Resistenza di isolamento |
≥1000MΩ |
| Tensione di tenuta |
1500V AC per 1 minuto |
| Prestazioni meccaniche |
| Cicli di inserimento/estrazione |
≥1000 volte |
| Forza di bloccaggio |
Doppia fibbia rinforzata, anti-sgancio sotto vibrazione |
| Forza di ritenzione del contatto |
Soddisfa lo standard di prova di vibrazione e urto IEC |
| Materiale, placcatura e ambiente |
| Materiale dell'alloggiamento |
LCP ad alta temperatura |
| Classe di infiammabilità |
UL94V-0, senza alogeni |
| Materiale base del terminale |
Lega di rame |
| Placcatura |
Placcatura in stagno (placcatura in oro opzionale) |
| Temperatura operativa |
-40℃ ~ +125℃ |
| Guida alla saldatura |
Compatibile con saldatura SMT; Temperatura di picco di riflusso ≤260℃, max 10s |
Riferimento incrociato / Sostituzione alternativa
Sostituzione diretta drop-in per marchi di fama internazionale:
- JST: serie 5557 / 5569
- Molex: serie 3901
- TE (AMP): connettori ATX power serie con passo 4,2 mm
Nota: il numero di pin deve corrispondere quando si utilizza in modo incrociato.
Caratteristiche del prodotto
- Passo standard 4,2 mm, layout a doppia fila con pin diritto, classico design della presa di alimentazione ATX
- Meccanismo di bloccaggio a doppia fibbia, evita lo sgancio accidentale sotto vibrazione
- Plastica LCP ad alta temperatura, stabile ad alte temperature negli ambienti di saldatura e di lavoro
- Ritardante di fiamma UL94V-0, senza alogeni, conforme alle normative ambientali
- Soluzione completa alloggiamento + terminali, facile assemblaggio
Vantaggi del prodotto
- Design di bloccaggio anti-caduta: Risolve il problema del cliente di allentamento e disconnessione del connettore sotto vibrazione per apparecchiature industriali e di bordo
- LCP resistente alle alte temperature, nessuna deformazione durante la saldatura a riflusso
- Controllo rigoroso dei materiali: UL94-V0 + senza alogeni, soddisfa l'audit di sicurezza per progetti industriali, elettrodomestici e parzialmente automobilistici
- Compatibile pin-to-pin con JST / Molex / TE, comoda sostituzione BOM senza riprogettazione del PCB
- Fornitura diretta di fabbrica; supporta numero di pin, placcatura e imballaggio personalizzati
Applicazione
- Alimentatore ATX per PC
- Apparecchiature di controllo industriale, porta di alimentazione servo
- Elettrodomestici (condizionatore d'aria, inverter)
- Moduli di alimentazione ausiliaria per autoveicoli
- Apparecchiature di alimentazione medicali
- Driver di alimentazione LED e pacco batteria
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianca / neutra. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Metodo di pagamento
Disponibili EXW, FOB, CIF, CPT, T/T, L/C
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1-2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: campioni gratuiti disponibili / consegna rapida dei campioni.Servizio personalizzato: numero di pin personalizzato, spessore della placcatura, assemblaggio di cablaggi, imballaggio speciale e marcatura.Guida alla selezione del cliente
Confermare il numero di pin prima del riferimento incrociato per abbinare l'impronta
- Per scenari di vibrazione elevata, scegliere la versione con bloccaggio a doppia fibbia per evitare lo sgancio
- Per il processo di saldatura: confermare la temperatura di riflusso ≤260℃
- Per progetti automobilistici, richiedere il rapporto completo sui materiali e il certificato di assenza di alogeni
- Se è richiesta la placcatura in oro, informare le vendite nella fase di preventivo
- FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo. Potete realizzarlo per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
4. D: E i tempi di consegna?
R: I prodotti in magazzino vengono consegnati entro 1 giorno; i prodotti personalizzati vengono consegnati entro 5-7 giorni.
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi, e i prezzi cambiano in base ai costi dei materiali e alla quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; li confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi.
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in passato (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il vostro logo o altre informazioni sulla confezione. Basta sottolineare che ciò comporta un costo aggiuntivo.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
