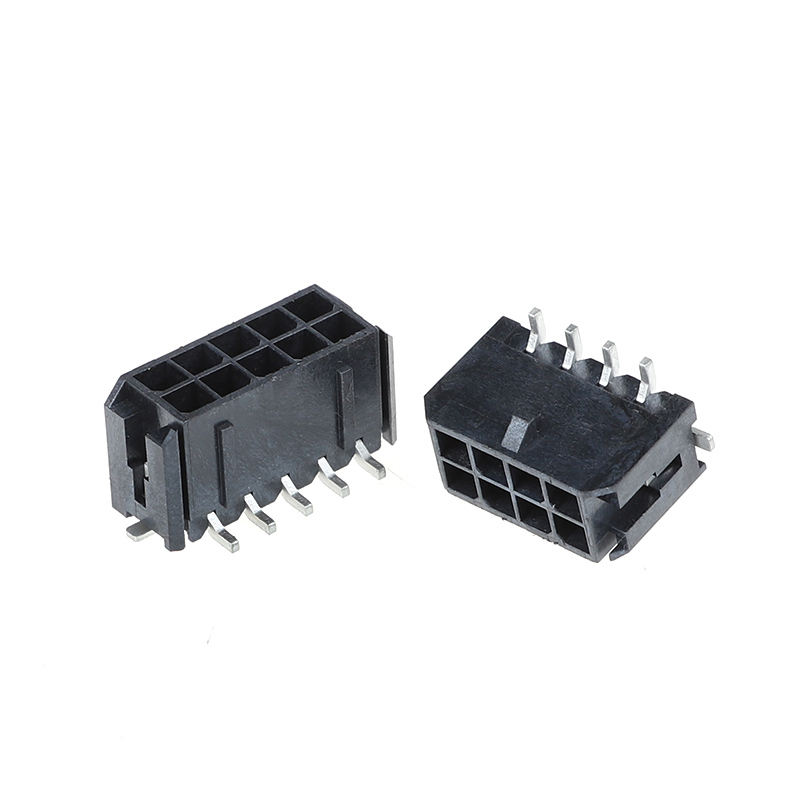

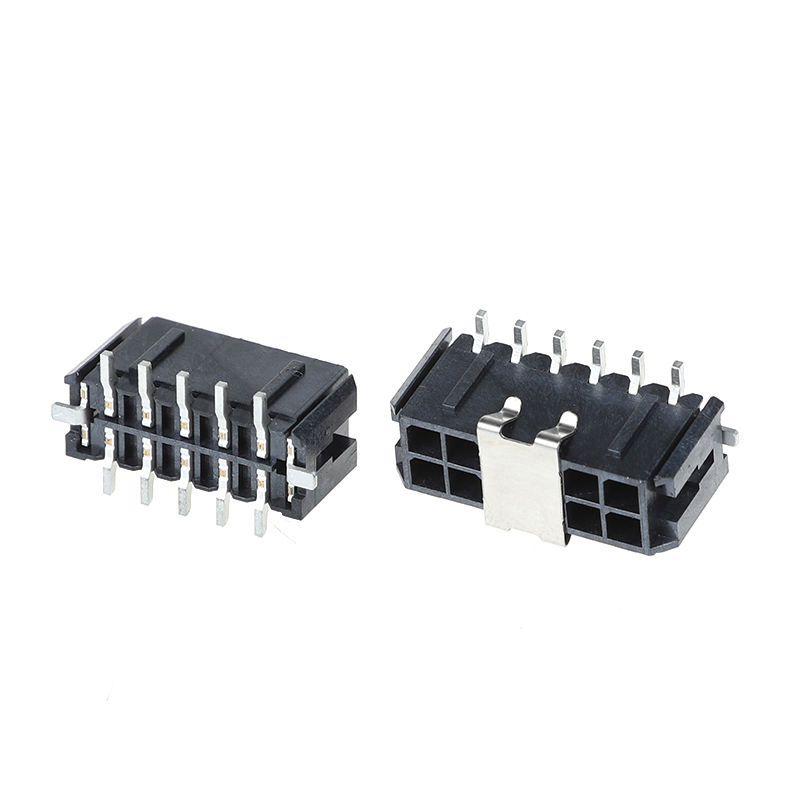

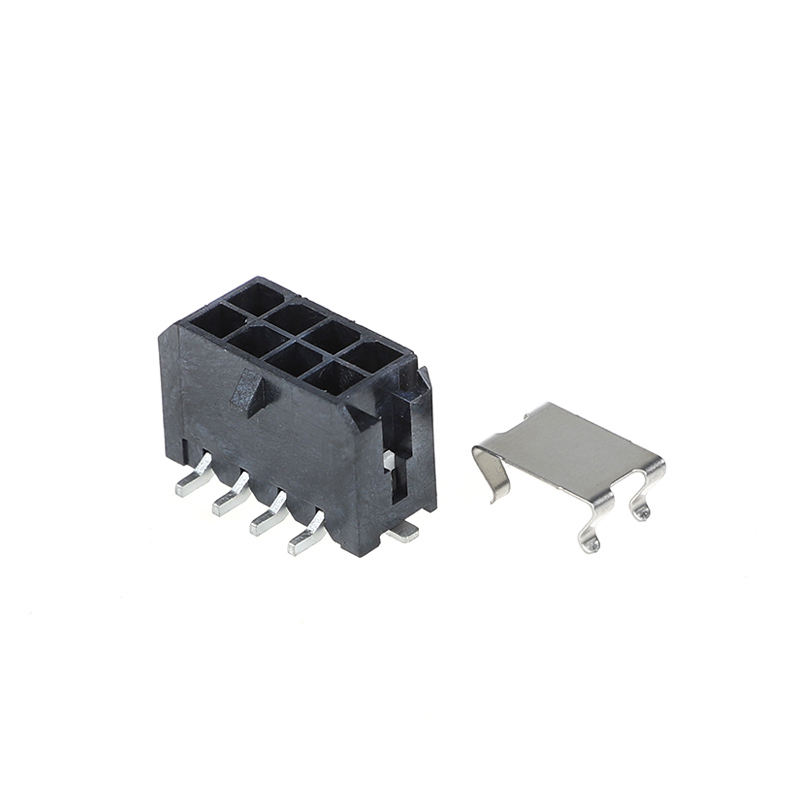

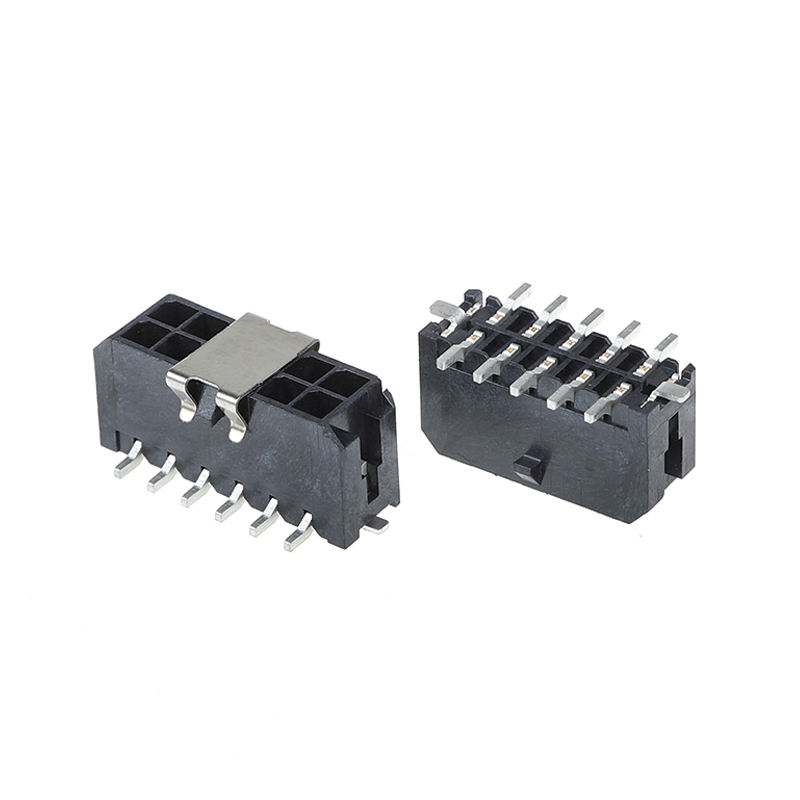

Il piccolo connettore automobilistico 4P-24P a doppia fila con passo verticale MX3.0mm 5557 sostituisce l'ADESIVO VERTICALE MOLEX43045 4P-24P PER PCB
Punti salienti del prodotto
Connettore PCB verticale a doppia fila con passo da 3,0 mm, di grado automobilistico e industriale, ricambio immediato per la serie Molex 43045
- Passo: 3,0 mm, tipo adesivo SMT verticale a doppia fila, intervallo: da 4P a 24P
- Custodia ignifuga UL94V-0, priva di alogeni, soddisfa i requisiti di bassa emissione di fumi del settore industriale e automobilistico
- Design ottimizzato con chiusura a scatto: antivibrante, impedisce il disaccoppiamento accidentale in caso di forti urti e vibrazioni
- Set di accoppiamento completo: fornisce insieme alloggiamento + terminali a crimpare per un approvvigionamento unico
- Il montaggio SMT verticale, l'ingombro compatto, consente di risparmiare spazio sulla scheda PCB
Specifiche tecniche
| Articolo |
Dettagli |
| Prestazioni elettriche |
Corrente nominale: 8 A per circuito
Tensione nominale: 250 V CA
Resistenza di isolamento: ≥1000MΩ
Resistenza di contatto: ≤20 mΩ
Tensione di resistenza: 1500 V CA/min |
| Prestazioni meccaniche |
Passo: 3,0 mm, doppia fila, SMT verticale
Numero di poli: 4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
Cicli di accoppiamento: ≥500 volte
Forza di ritenzione: scatto migliorato, anti-disaccoppiamento sotto vibrazione |
| Materiale e placcatura |
Custodia: PBT, UL94V-0, senza alogeni
Materiale terminale: lega di rame
Placcatura: disponibile in stagno/oro flash |
| Specifiche ambientali |
Temperatura operativa: -40 ℃ ~ +105 ℃
Conforme agli ambienti difficili del settore automobilistico e industriale |
| Guida alla saldatura |
Compatibile con la saldatura a riflusso SMT
Temperatura di picco: 260 ℃ max, 10 s max
Montaggio adesivo verticale per PCB |
Riferimento incrociato/Sostituzione alternativa
Alternativa diretta per marchi di fama internazionale, stesso ingombro e pinout:
- MOLEX: serie 43045 (intestazione verticale 4P~24P)
- JST: serie verticale a doppia fila equivalente da 3,0 mm
- AMP/TE: connettori PCB verticali a doppia fila con passo da 3,0 mm compatibili
Nota: verificare l'assegnazione dei pin e le dimensioni meccaniche prima della produzione in serie.
Vantaggi del prodotto
- Chiusura a scatto antivibrante: risolve il rischio di disaccoppiamento accidentale in ambienti industriali/veicoli vibranti
- Senza alogeni + plastica UL94V-0: soddisfa le norme sulla sicurezza antincendio e sull'ambiente
- Fornitura del set completo: custodia + terminali, nessun problema di approvvigionamento separato
- Stesso ingombro PCB di Molex43045, sostituzione diretta senza riprogettazione del PCB
- Controllo rigoroso delle dimensioni, resa SMT stabile per l'assemblaggio di massa
Applicazione
✅ Elettronica automobilistica: moduli di controllo auto, illuminazione, cablaggio sensori
✅ Attrezzature industriali: PLC, servoazionamenti, controllori industriali
✅ Elettrodomestici: quadri di comando domestici ad alta potenza
✅ Alimentazione, sistema di gestione della batteria, apparecchiature mediche e di comunicazione
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianco/neutro. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Metodo di pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponibili
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: campioni gratuiti disponibili/ Consegna rapida dei campioni.Servizio personalizzato: conteggio dei pin personalizzato, spessore della placcatura, assemblaggio del cablaggio, imballaggio e marcatura speciali.
Guida alla selezione del cliente
- Conferma conteggio poli: seleziona 4P~24P in base ai requisiti del tuo circuito
- Ambiente di lavoro: per l'uso automobilistico/industriale con forti vibrazioni, è preferibile questa versione verticale anti-disaccoppiamento
- Controllo della temperatura: assicurarsi che la temperatura operativa sia compresa tra -40 ℃ ~ + 105 ℃
- Selezione della placcatura: Stagnatura per uso generale; flash dorato per applicazioni di segnale ad alta affidabilità
- Suggerimento per il prototipo: testare campioni gratuiti prima della convalida di massa del progetto
- Compatibilità: confronta le dimensioni e le definizioni dei pin durante la sostituzione di parti Molex/JST/TE
Domande frequenti
1. Q: hai un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel tuo catalogologo. Puoi realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo normale richiederà circa 35-45 giorni.
3. Q: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per i test. Ma devi pagare il costo di spedizione
4. Q: E i tempi di consegna?
R: La merce in stock viene consegnata entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
A: Per pacchi di piccole dimensioni, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è il servizio porta a porta. Per pacchi di grandi dimensioni, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. Q: Che tipo di pagamento accetti? Posso pagare RMB?
A: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo di qualità della tua azienda?
A: Seguire rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del listino prezzi di tutti i vostri prodotti. Hai un listino prezzi?
R: Non disponiamo di un listino prezzi di tutti i nostri prodotti. Dato che disponiamo di così tanti articoli, è impossibile elencare tutti i prezzi e i prezzi cambiano in base ai costi e alla quantità dei materiali. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi
9. Q: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molte personalizzazioni
prodotti per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non ci sono problemi; possiamo inserire il tuo logo o altre informazioni sulla confezione. Devo solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati possiedi?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
