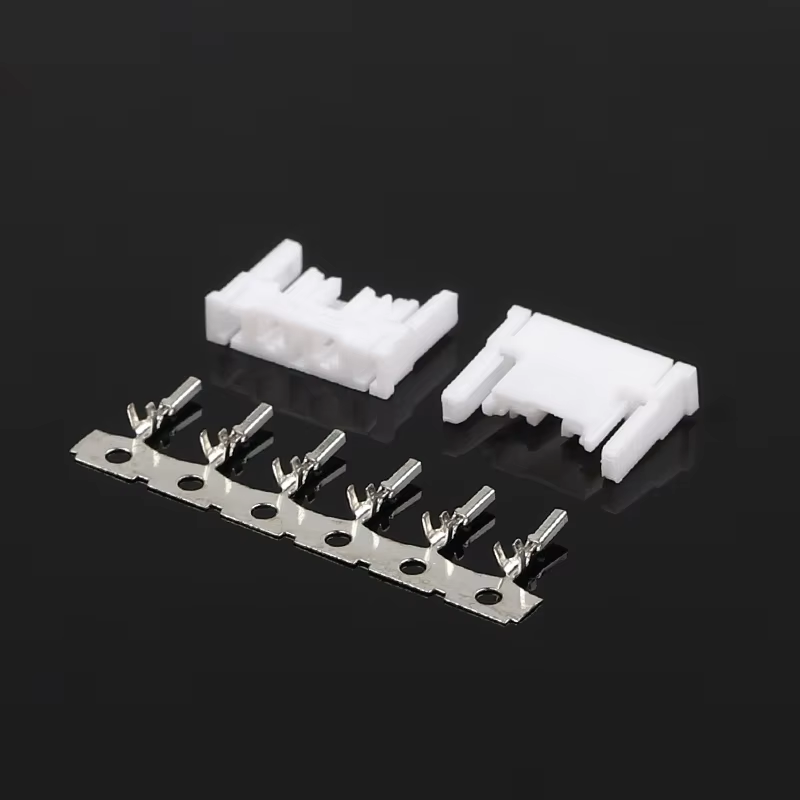

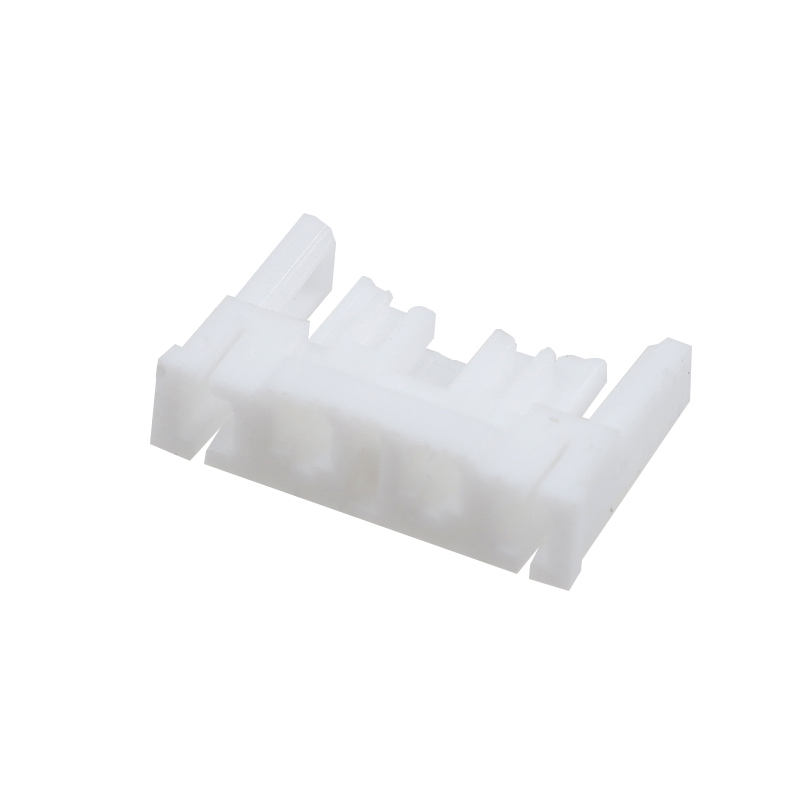

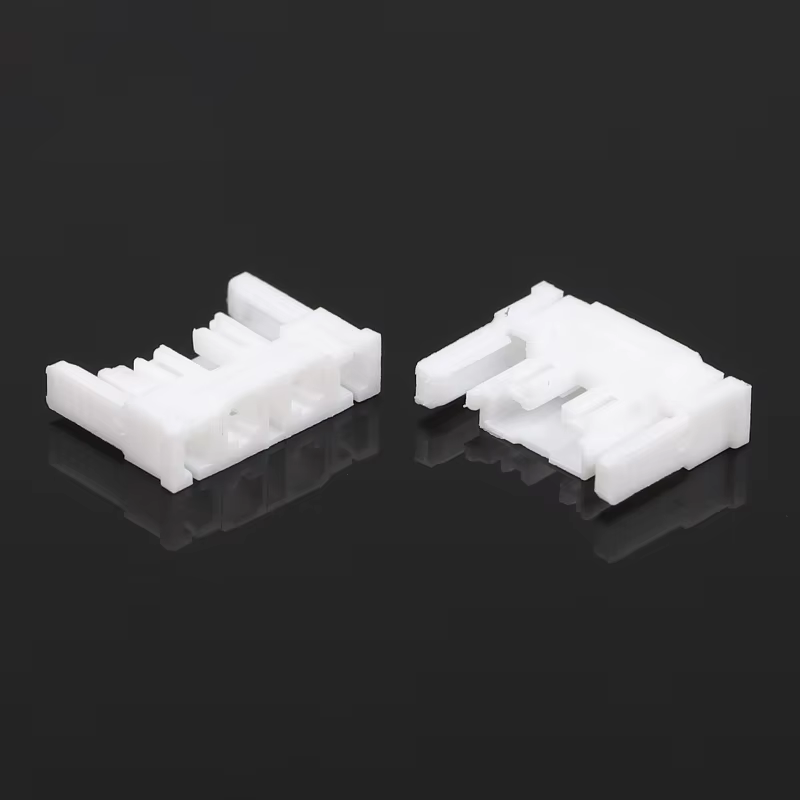

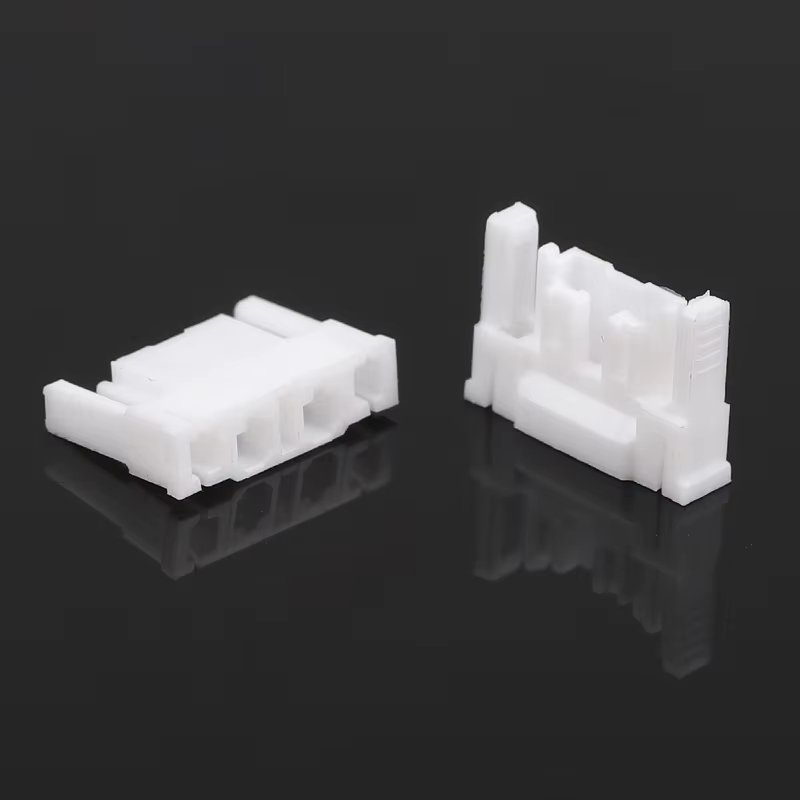

5034730200 Connettore 3.70mm Passo Maschio Housing Connettore Wire-to-Board Connettore per Cavi
Caratteristiche principali
- Passo: 3.70mm, Housing Maschio, Interconnessione Wire-to-Board
- Materiale dell'housing: Ritardante di fiamma UL94V-0, senza alogeni; sicuro per applicazioni industriali e domestiche
- Design rinforzato con linguetta di blocco: anti-sgancio, connessione stabile in condizioni di vibrazioni continue in ambienti industriali e veicolari difficili
- Set di accoppiamento completo: fornisce housing + terminali a crimpare abbinati insieme
- Struttura compatta, facile crimpatura e assemblaggio dei cavi
Specifiche tecniche
| Categoria |
Articolo |
Specifica |
| Elettrico |
Tensione nominale |
250V AC |
| Corrente nominale |
5A max per circuito |
| Tensione di tenuta |
1500V AC/minuto |
| Resistenza di isolamento |
≥1000MΩ |
| Meccanico |
Passo |
3.70 mm |
| Resistenza di contatto |
≤20mΩ |
| Cicli di accoppiamento/sgancio |
≥30 cicli |
| Blocco |
Blocco positivo, anti-sgancio |
| Materiale e placcatura |
Housing |
PBT, UL94V-0, senza alogeni |
| Base del terminale |
Lega di rame |
| Placcatura |
Placcatura in stagno |
| Ambientale |
Temperatura operativa |
-40℃ ~ +105℃ |
| Guida alla saldatura |
Temperatura di saldatura |
260℃ max, ≤5s |
Riferimento incrociato / Sostituzione alternativa
Alternativa direttamente compatibile a marchi di fama internazionale:
- Modelli equivalenti JST
- Modelli equivalenti Molex
- Modelli equivalenti AMP (TE)
Nota: Verificare il numero di pin e le dimensioni meccaniche per la validazione finale prima della produzione di massa.
Vantaggi del prodotto
- La linguetta di blocco antivibrazione elimina il rischio di sgancio del connettore in caso di urti e vibrazioni per progetti di grado industriale e automobilistico.
- L'housing in plastica UL94 V-0 senza alogeni soddisfa le direttive ambientali UE e gli standard di sicurezza antincendio.
- Fornitura completa: housing maschio + terminali a crimpare, semplificando il tuo BOM e l'approvvigionamento.
- Contatto elettrico stabile e bassa resistenza di contatto per un funzionamento continuo a lungo termine.
- Sostituzione drop-in conveniente per connettori JST / Molex / TE senza riprogettazione.
Applicazione
✅ Apparecchiature di controllo industriale
✅ Elettrodomestici
✅ Elettronica ausiliaria automobilistica
✅ Moduli di alimentazione
✅ Sistemi di illuminazione a LED
✅ Contatori intelligenti e dispositivi IoT
Metodo di imballaggio
- Standard: Imballaggio in sacchetto antistatico
- Opzionale: Imballaggio in scatola di cartone bianca / neutra. Etichette di imballaggio personalizzate e codici a barre disponibili su richiesta.
Metodo di pagamento
Disponibili EXW, FOB, CIF, CPT, T/T, L/C
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1-2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica sui campioni: Campioni gratuiti disponibili / Consegna rapida dei campioni.Servizio personalizzato: Numero di pin personalizzato, spessore della placcatura, assemblaggio di cablaggi, imballaggio speciale e marcatura.Guida alla selezione del cliente
Confermare la corrente di lavoro, la tensione e l'intervallo di temperatura operativa in base al proprio circuito.
- Verificare il filo AWG per abbinare l'intervallo di crimpatura del terminale.
- Per scenari con vibrazioni elevate, confermare il design della linguetta di blocco.
- Verificare le dimensioni e la definizione dei pin quando si sostituiscono parti JST/Molex/TE; testare i campioni prima della produzione di massa.
- Confermare il requisito RoHS / senza alogeni per il proprio mercato di destinazione.
- FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo. Potete realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
4. D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi, e i prezzi cambiano in base ai costi dei materiali e alla quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi.
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il vostro logo o altre informazioni sulla confezione. Bisogna solo sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
