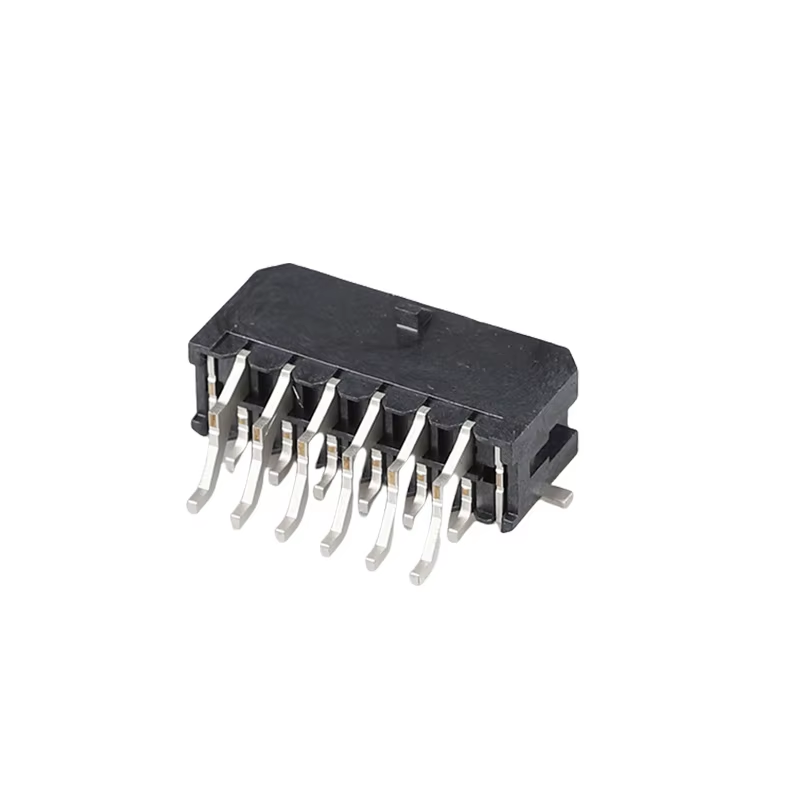

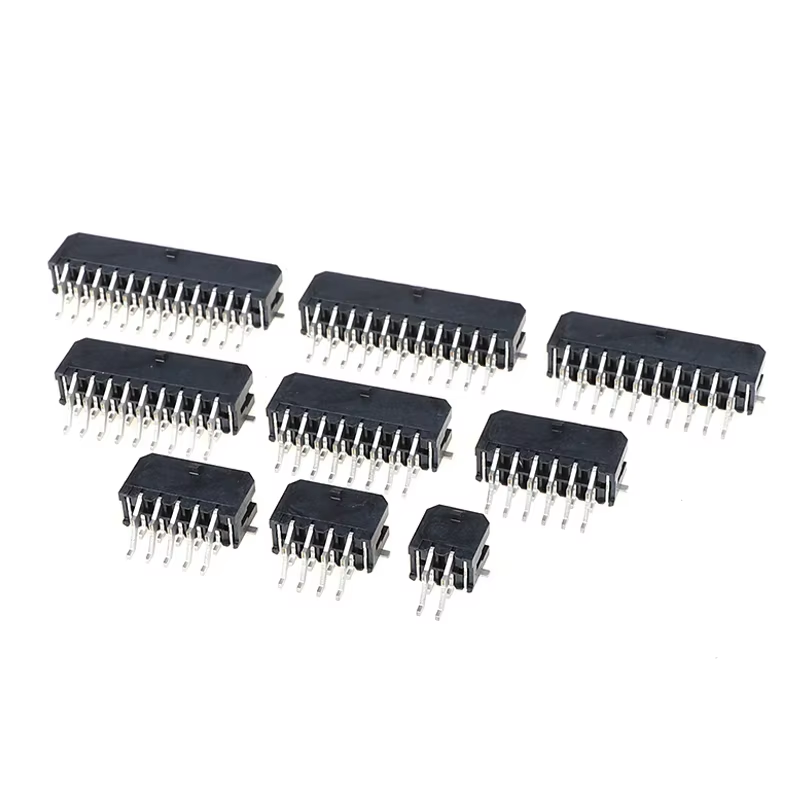

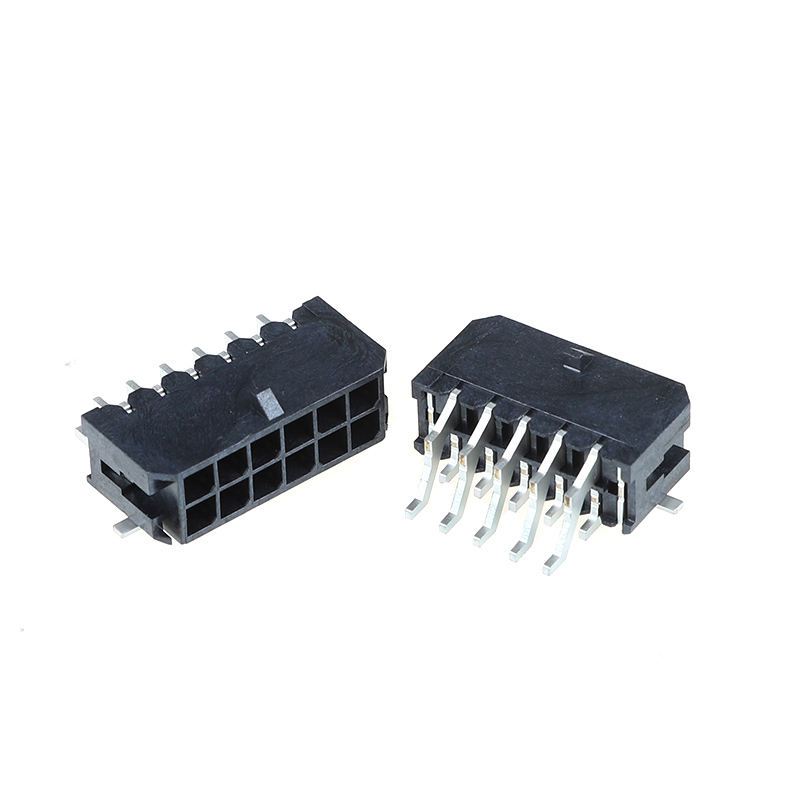

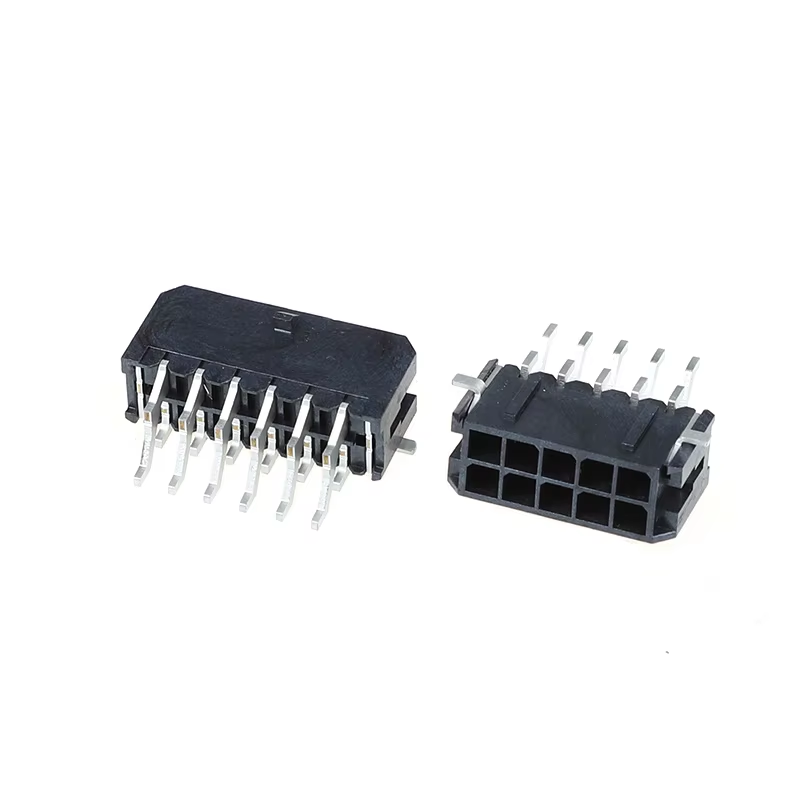

Connettore MX3.0 a doppia fila cavo-scheda, passo da 3,0 mm, da 4P a 24P, tipo orizzontale, contatto in rame, grado automobilistico e industriale, riferimento incrociato serie Molex 43045.
Caratteristiche salienti del prodotto
- Custodia ignifuga e priva di alogeni UL94V-0: Soddisfa i severi requisiti EHS industriali e automobilistici, bassa emissione di fumi, non tossico per apparecchiature ad alta affidabilità.
- Design con chiusura antivibrante: La struttura di bloccaggio rinforzata impedisce il disaccoppiamento accidentale in caso di vibrazioni e urti continui, risolvendo il rischio di connessione allentata in ambienti difficili.
- Sistema di abbinamento completo: Set completo di custodie compatibili + terminali a crimpare, approvvigionamento della distinta base unico, nessun problema di corrispondenza dei componenti separati.
- Terminali in rame a doppio raggio: Doppi punti di contatto stabili, bassa resistenza di contatto, mantiene il circuito continuo in caso di cicli termici e scuotimenti meccanici.
- Conformità RoHS e REACH: Pronto per l'esportazione globale per UE, Nord America e altri mercati esteri.
Specifiche tecniche
| Categoria |
Articolo |
Spec |
| Prestazioni elettriche |
Corrente nominale |
Fino a 8,5 A per pin |
| Tensione nominale |
600 V CA/CC |
| Resistenza di contatto |
≤20 mΩ |
| Resistenza di isolamento |
≥1000 MΩ |
| Resistere alla tensione |
1000 V CA, 1 min |
| Prestazioni meccaniche |
Pece |
3,0 mm, doppia fila |
| Posizioni |
4P ~ 24P |
| Cicli di accoppiamento |
≥30 cicli |
| Forza di ritenzione |
Elevata ritenzione della chiusura, anti-disaccoppiamento sotto vibrazione |
| Materiale e placcatura |
Materiale dell'alloggiamento |
LCP/PA66, UL94V-0, senza alogeni |
| Materiale terminale |
Lega di rame |
| Opzione di placcatura |
Stagno opaco/placcatura in oro selettivo (sull'area di contatto) |
| Ambientale |
Temp. operativa |
-40℃~+105℃ |
| Conformità |
RoHS, REACH, HF |
| Guida alla saldatura |
SMT/foro passante disponibile; Temperatura massima di saldatura 260 ℃, 3 s max |
Riferimento incrociato/Sostituzione alternativa
Alternativa diretta con funzione di adattamento alla serie Molex 43045 Micro-Fit 3.0. Ampiamente selezionato dagli ingegneri come sostituto di seconda fonte per i connettori cavo-scheda a doppia fila equivalenti a JST, TE (AMP) con passo da 3,0 mm.
Stesso profilo di accoppiamento, disposizione dei pin e intervallo di crimpatura del filo; non è necessaria alcuna riprogettazione del PCB per la maggior parte dei progetti.
Vantaggi del prodotto
- Meccanismo di bloccaggio a prova di vibrazioni: Risolve il punto critico del cliente relativo alla caduta dei connettori negli scenari di vibrazione automobilistica/industriale.
- Plastica UL94V-0 senza alogeni: Supera il controllo di sicurezza antincendio per elettrodomestici, controllo industriale ed elettronica automobilistica.
- Gamma completa 4P~24P: Serie unificate, semplifica la gestione della distinta base e dell'inventario.
- Tempi di consegna e prezzi competitivi: Ciclo produttivo breve rispetto ai marchi originali esteri.
- Set abbinato di terminale dedicato e alloggiamento: Prestazioni di crimpatura costanti, riduzione del tasso di guasti sul campo.
- Opzioni di placcatura flessibili: Stagno per circuiti di potenza, oro selettivo per circuiti di segnale ad alta stabilità.
Applicazione
- Elettronica automobilistica: moduli di controllo del veicolo, sensori di bordo, BMS, illuminazione interna
- Attrezzature industriali: servoazionamenti, PLC, alimentatori, controllori industriali
- Elettrodomestici: inverter, schede di controllo per la casa intelligente, moduli di potenza
- Energia e IoT: pacchi batterie, moduli di ricarica, trasmissione di segnali di automazione
Metodo di imballaggio
- Standard: imballaggio in sacchetto antistatico
- Opzionale: imballaggio in scatola di cartone bianco/neutro. Etichetta di imballaggio personalizzata e codici a barre disponibili su richiesta.
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificazioni: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso per articoli standard
- Politica di esempio:Supporta campioni gratuiti/consegna rapida dei campioni.Servizio personalizzato: conteggio dei pin personalizzato, spessore della placcatura, assemblaggio del cablaggio, imballaggio e marcatura speciali.
Guida alla selezione del cliente
- Confermare la posizione del pin: tipo orizzontale a doppia fila 4P~24P.
- Scegli il rivestimento: Stagno per circuiti di potenza; Placcatura in oro consigliata per contatti di segnale di lunga durata.
- Calibro del filo: corrisponde alla gamma AWG per terminali a crimpare per garantire resistenza allo strappo.
- Controllo ambientale: in caso di vibrazioni intense, verificare il mantenimento del fermo; l'applicazione ad alta temperatura utilizza l'alloggiamento LCP.
- Pre-convalida: ordina campioni gratuiti per test di vibrazione, cicli di temperatura e crimpatura prima del blocco della progettazione di massa.
- Controllo dell'accoppiamento: completamente compatibile con l'alloggiamento e i terminali della serie Molex 43045 per la sostituzione immediata.
Domande frequenti
1. Q: hai un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel tuo catalogologo. Puoi realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo normale richiederà circa 35-45 giorni.
3. Q: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per i test. Ma devi pagare il costo di spedizione
4. Q: E i tempi di consegna?
R: La merce in stock viene consegnata entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
A: Per pacchi di piccole dimensioni, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è il servizio porta a porta. Per pacchi di grandi dimensioni, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. Q: Che tipo di pagamento accetti? Posso pagare RMB?
A: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo di qualità della tua azienda?
A: Seguire rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del listino prezzi di tutti i vostri prodotti. Hai un listino prezzi?
R: Non disponiamo di un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi in un elenco e i prezzi cambiano continuamente a causa del costo e della quantità dei materiali. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi
9. Q: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molte personalizzazioni
prodotti per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non ci sono problemi perché inseriamo il tuo logo o altre informazioni sulla confezione. Devo solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati possiedi?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
