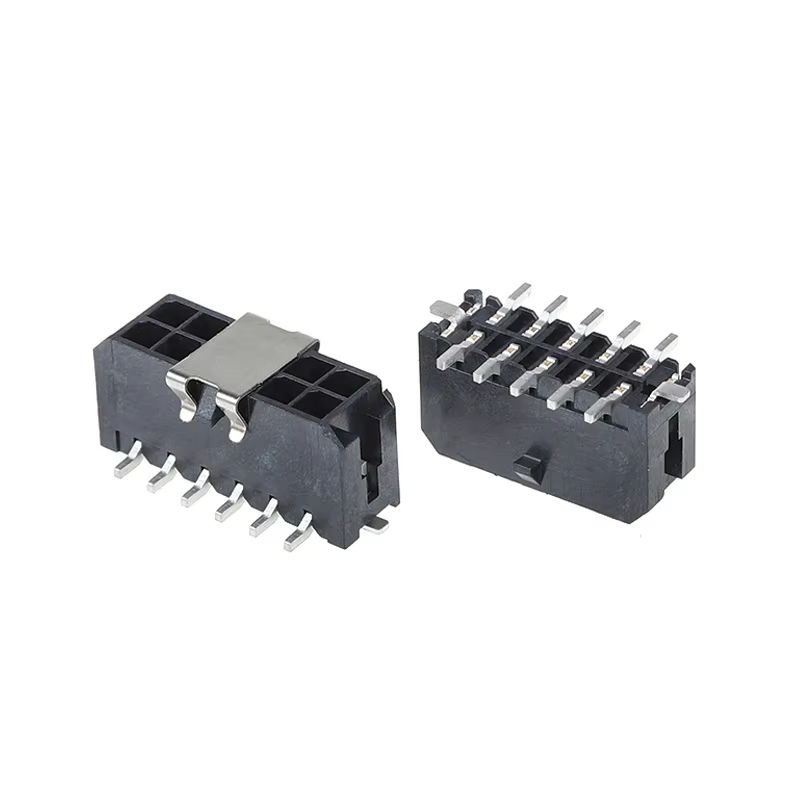

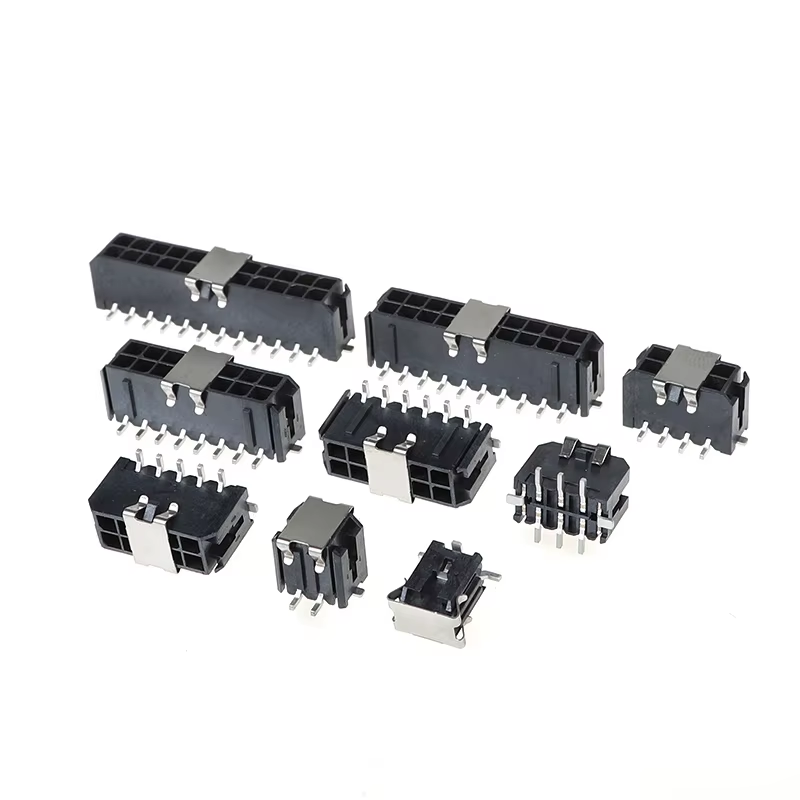

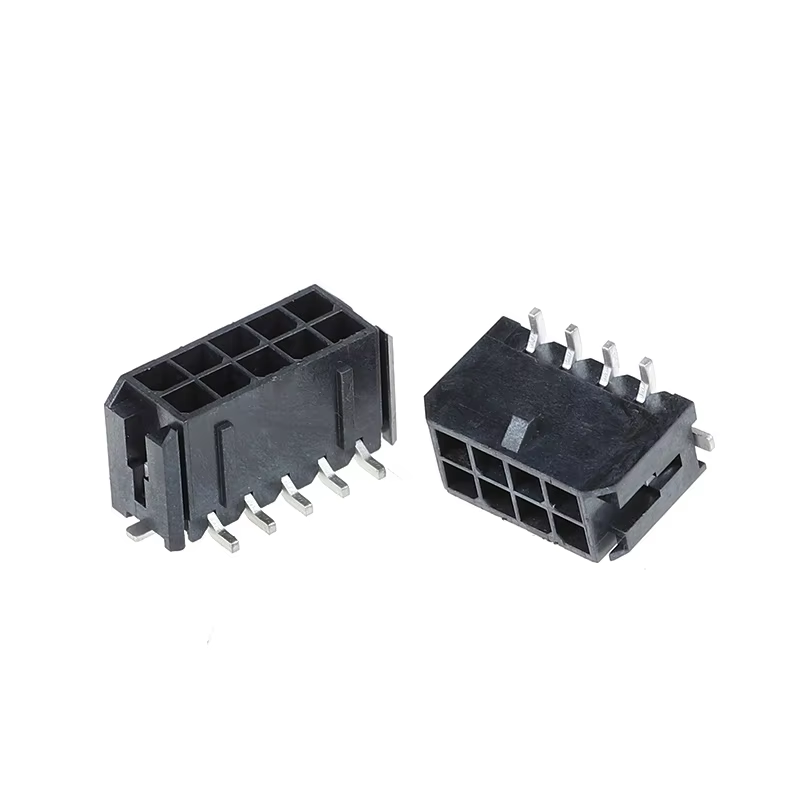

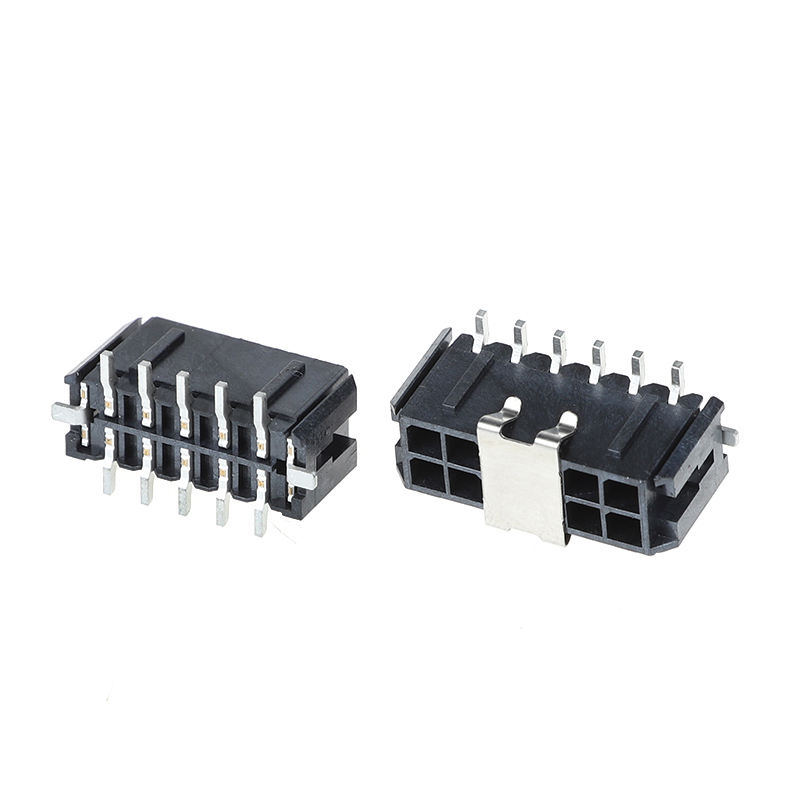

5557 Cavo verticale automobilistico del connettore verticale del passo di doppia fila MX3.0MM 43045 4P-24P al connettore
Punti salienti del prodotto
- Basetta verticale a doppia fila con passo da 3,0 mm, gamma completa 4P~24P per settore automobilistico, industriale ed elettrodomestici
- Custodia: ignifugo UL94V-0, anti-accensione per collegamento alimentazione/segnale ad alta affidabilità
- Terminali di supporto completi e servizio di elaborazione di cablaggi, approvvigionamento unico
- Design polarizzato per evitare accoppiamenti errati; i contatti isolati prevengono i cortocircuiti
- Conformità RoHS e REACH, disponibile opzione a basso contenuto di alogeni
Specifiche tecniche
| Articolo |
Parametro |
| Prestazioni elettriche |
|
| Corrente nominale |
Massimo 8,5 A per pin |
| Tensione nominale |
600 V CA/CC |
| Resistenza di contatto |
< 20 mΩ max dopo i cicli di accoppiamento |
| Resistenza di isolamento |
≥1000MΩ |
| Resistere alla tensione |
CA 1500 V, 1 minuto senza guasti |
| Prestazioni meccaniche |
|
| Cicli di accoppiamento |
≥30 cicli |
| Vibrazioni/Urto |
Conforme alla normativa EIA-364, nessuna discontinuità |
| Conservazione del terminale |
Struttura anti-backout |
| Materiale e placcatura |
|
| Alloggiamento |
PA66, UL94V-0 Nero |
| Materiale di contatto |
Lega di ottone |
| Placcatura |
Placcatura in stagno/placcatura in oro opzionale |
| Guida ambientale e di saldatura |
|
| Temp. operativa |
-40℃~+105℃ |
| Saldatura a rifusione |
Temperatura di picco 260 ℃, compatibile con il riflusso SMT |
| Certificazioni |
Certificazione RoHS, REACH, UL |
Riferimento incrociato/Sostituzione alternativa
Sostituzione diretta per la serie Molex Micro-Fit 3.0 43045. Ampiamente usato come sostituto dei connettori cavo-scheda verticali a doppia fila da 3,0 mm JST, AMP / TE.
Stesso ingombro e piedinatura, quindi la maggior parte dei progetti non necessita di riprogettazione del PCB e si risparmia sui costi di qualificazione.
Vantaggi del prodotto
- Disposizione dei pin completamente compatibile, sostituzione diretta dei grandi marchi internazionali, riduce il ciclo di convalida del progetto
- Plastica ignifuga UL94V-0, prestazioni stabili per ambienti automobilistici e industriali ad alta temperatura
- Confezione di nastri in bobina, pronti per la linea di posizionamento automatico SMT
- Servizio completo: alloggiamento di alimentazione + terminali + assemblaggio cablaggio personalizzato
- Rigorosa ispezione in linea, resistenza di contatto stabile, antivibrazione per condizioni di lavoro difficili
- Conteggio pin flessibile: da 4P a 24P, supporta la progettazione di alimentazione e segnale misto
Applicazione
- Elettronica automobilistica: moduli di controllo automobilistici, sensori per veicoli, illuminazione per automobili
- Attrezzature industriali: PLC, alimentatori, servoazionamenti, controllori industriali
- Elettrodomestici: inverter, HVAC, elettrodomestici da cucina intelligenti
- Moduli di potenza ed accumulo di energia, apparecchiature mediche, unità di alimentazione per comunicazioni
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine di massa: 1–2 settimane
Certificato di fabbrica e servizio personalizzato
- Certificati: UL, RoHS, REACH, ISO9001
- MOQ: MOQ basso disponibile
- Politica sui campioni: campioni gratuiti supportati, consegna rapida dei campioni
- Personalizzazione disponibile: placcatura speciale, assemblaggio di cablaggio personalizzato, lunghezza del perno personalizzato, marcatura del logo.
Guida alla selezione del cliente
- Conferma conteggio pin: selezionare 4P~24P in base ai requisiti del circuito di segnale/alimentazione
- Selezionare la placcatura dei contatti: Stagno per alimentazione generale; Placcatura in oro per applicazioni a basso segnale/alte vibrazioni
- Controllare la temperatura di lavoro e la resistenza alla fiamma: UL94V-0 è obbligatorio per gli apparecchi automobilistici/ad alta potenza
- Selezione del packaging: scegli la bobina se utilizzi la linea SMT automatica
- Corrispondenza del calibro del filo: abbinare il terminale a crimpare con l'AWG del filo prima del montaggio del cablaggio
- Consigliamo il test del prototipo con i nostri campioni gratuiti prima del blocco della distinta base di massa
Domande frequenti
1. Q: hai un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel tuo catalogologo. Puoi realizzare questo prodotto per me?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo normale richiederà circa 35-45 giorni.
3. Q: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per i test. Ma devi pagare il costo di spedizione
4. Q: E i tempi di consegna?
R: La merce in stock viene consegnata entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. D: Come spedire il mio ordine?
A: Per pacchi di piccole dimensioni, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è il servizio porta a porta. Per pacchi di grandi dimensioni, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. Q: Che tipo di pagamento accetti? Posso pagare RMB?
A: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo di qualità della tua azienda?
A: Seguire rigorosamente ISO9001. IQC, OQC, IPQC e QA rappresentano il 10% del nostro personale. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del listino prezzi di tutti i vostri prodotti. Hai un listino prezzi?
R: Non disponiamo di un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i prezzi in un elenco e i prezzi cambiano continuamente a causa del costo e della quantità dei materiali. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi
9. Q: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molte personalizzazioni
prodotti per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non ci sono problemi perché inseriamo il tuo logo o altre informazioni sulla confezione. Devo solo sottolineare che comporta un costo aggiuntivo.
10. D: Quali certificati possiedi?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
