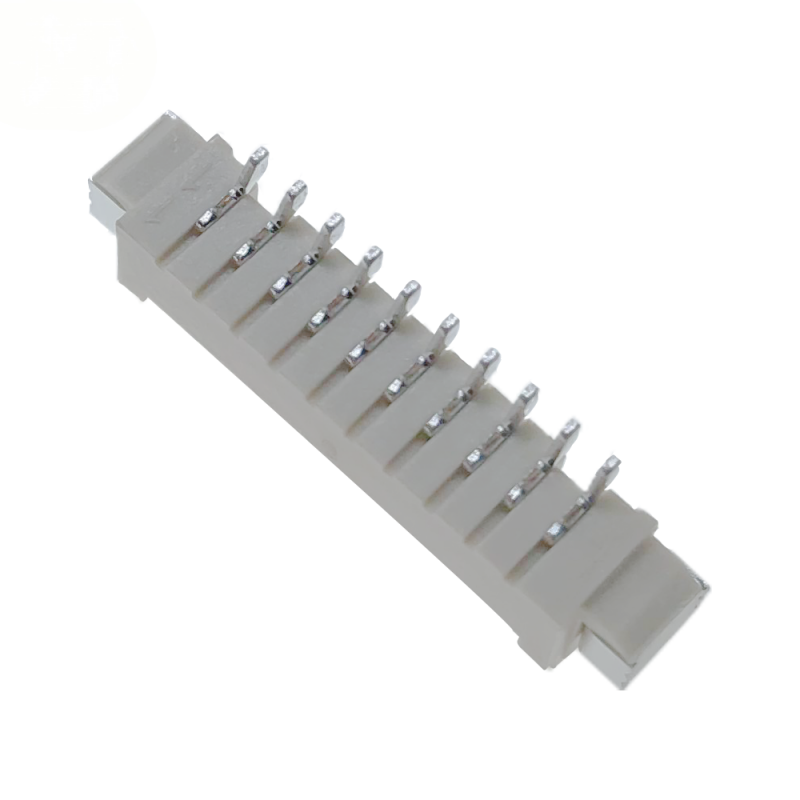

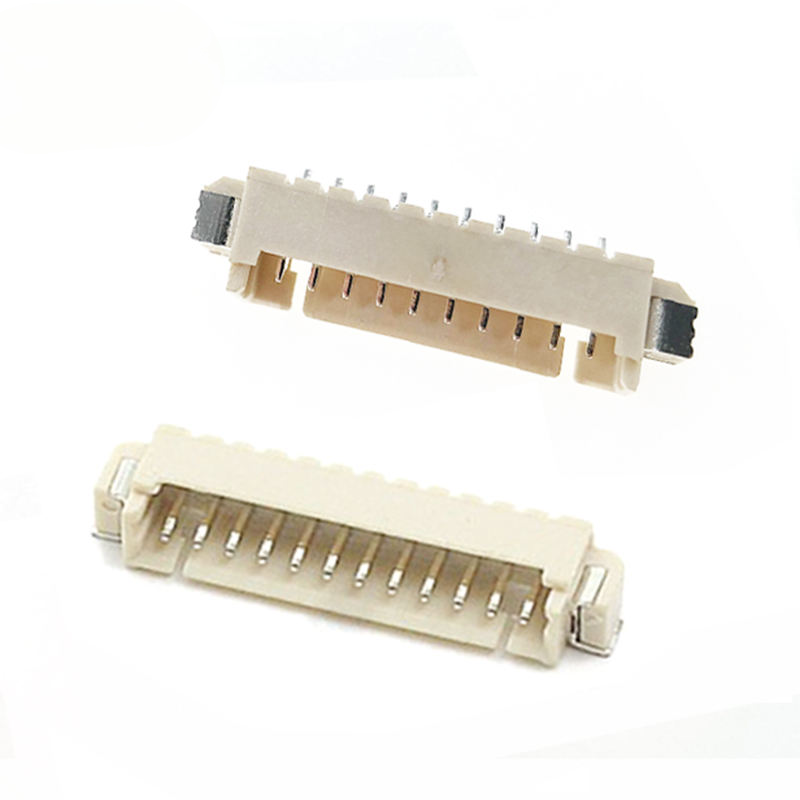

1.25mm Pitch Right Angle SMT Wafer Connector con rivestimento in stagno per applicazioni PCB da filo a tavola

• Orientazione a 90° in angolo retto, accoppiamento laterale, risparmia l'altezza di chiusura verticale del PCB
• Termini SMT ad ala di gabbiano + doppi chiodi di saldatura a tenuta: resistenza allo spostamento sotto vibrazione e calore di reflusso
• Chiave di polarizzazione integrata per eliminare i danni da inserimento inverso ai perni e alle imbracature
• Isolatore resistente alle alte temperature resistente al profilo di reflusso SMT standard
• Distanza standard di 1,25 mm, tolleranza della posizione dei perni rigorosamente controllata per prestazioni di accoppiamento coerenti
• L'imballaggio a nastro e bobina supporta l'assemblaggio SMT completamente automatico; non è richiesta la saldatura manuale attraverso il foro
• Opzioni di rivestimento: stagno standard su nichel; flash d'oro per esigenze di ciclo elevato / antiossidazione
• Opzione conforme alla RoHS e priva di alogeni disponibile su richiesta

1. Disegno anti-spostamento del PCB:Chiodi di saldatura a doppia tenuta, evitare galleggiamento / spostamento durante il rifluo SMT ad alto volume; molti concorrenti omettono la struttura di tenuta completa per ridurre i costi.
2. Controllo rigoroso della co-planarità degli spilli:Ridurre il rischio di contatto intermittente dopo la saldatura, fondamentale per dispositivi IoT / indossabili compatti.
3. Geometria di polarizzazione chiara:La chiave fisica impedisce il collegamento inverso; evita il fallimento del ritorno del campo causato da un errore di montaggio umano.
4. Soluzione di rivestimento flessibile:Stagno standard per la produzione di massa a basso costo; oro flash per ambienti di lavoro ad alta vibrazione/umidità.
5. Fornitura stabile per le posizioni principali 2-10Pin:Stoccaggio pronto per il conteggio di pin comuni; supporto per l'ordine in volume a breve termine; riferimento crociato funzionale alla serie di wafer di marca famosa da 1,25 mm senza lungo tempo di consegna OEM.
6. Documento di supporto:Fornire un disegno 2D, suggerimento di impronta PCB, rapporto di prova per la valutazione dell'ingegnere e la revisione del BOM.

• Elettronica di consumo: piccoli elettrodomestici, sensori domestici intelligenti, dispositivi indossabili
• IoT & Smart Module: moduli sensori wireless, connessioni di segnale ausiliario di gateway
• Dispositivi medici portatili: cablaggio interno a basso segnale per apparecchiature mediche portatili
• Controllo industriale: piccolo PLC IO ausiliario, interconnessione interna del sensore
• Illuminazione e display: modulo driver LED, piccolo cablaggio del segnale ausiliario LCD
• Apparecchiature per ufficio: stampante compatta, scanner connessione interna filo-PCB

1. Conferma del numero di pin:selezionare 2-4-6-8-10Pin in base alla quantità del canale di segnale/alimentazione.
2. Conferma di montaggio:Questo modello èSMT ad angolo rettoVerificare l'altezza libera dell'alloggiamento prima del layout del PCB.
3. Scelta di rivestimento:
   • Stagno su nichel: applicazioni statiche generali all'interno, ottimizzate in termini di costi.
   • Per ambienti ad alta umidità, vibrazioni, frequenti cicli di accoppiamento.
4. Corrispondenza del filo:Abbinamento con il nostro terminale e alloggiamento di supporto; la miscelazione di terminali di diverse marche può causare un cattivo contatto.
5. Processo SMT:Deve rispettare il profilo di temperatura di riflusso raccomandato; un'eccessiva temperatura prolungata danneggerà l'alloggiamento in plastica.
6. Rispetto:Informici se hai bisogno di documenti di certificazione speciali o privi di alogeni per la presentazione CE/UL del prodotto finale.
7. Valutazione del campione:Richiedere campioni di ingegneria prima dell'adozione di una BOM di massa per verificare l'adattamento e l'adattamento del PCB.
