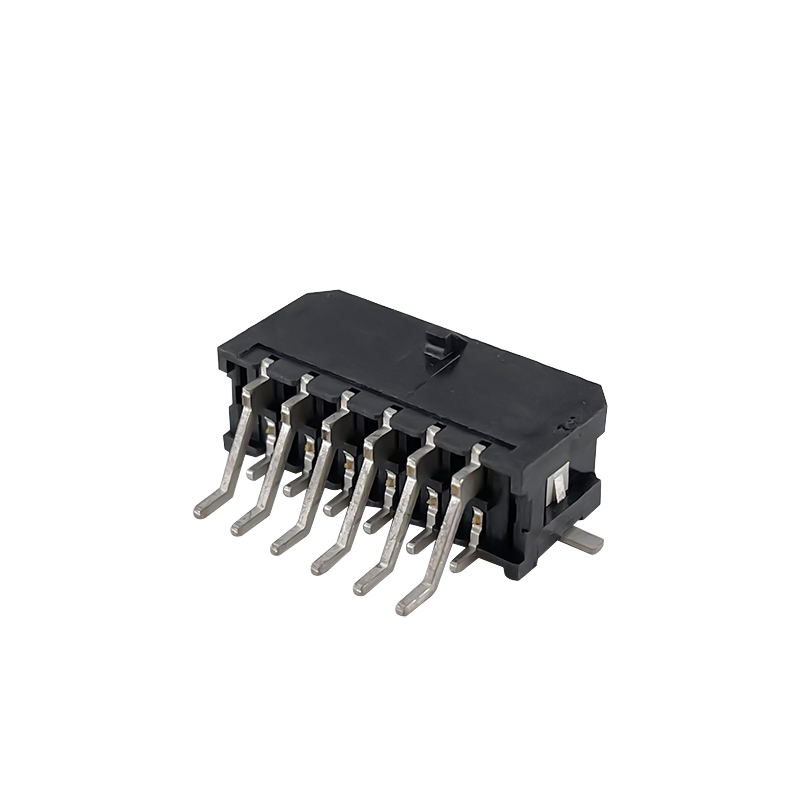

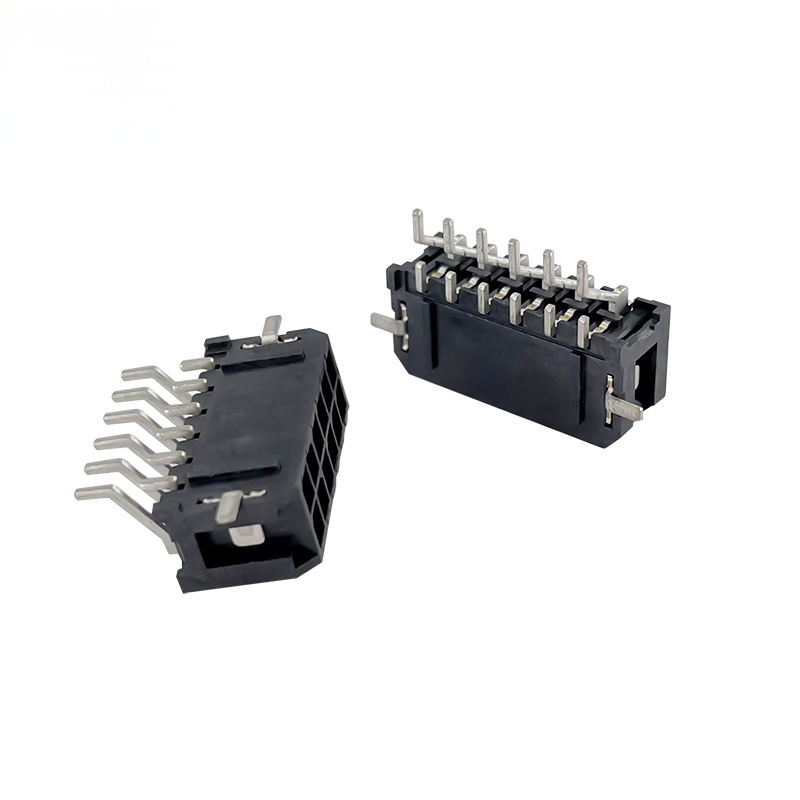

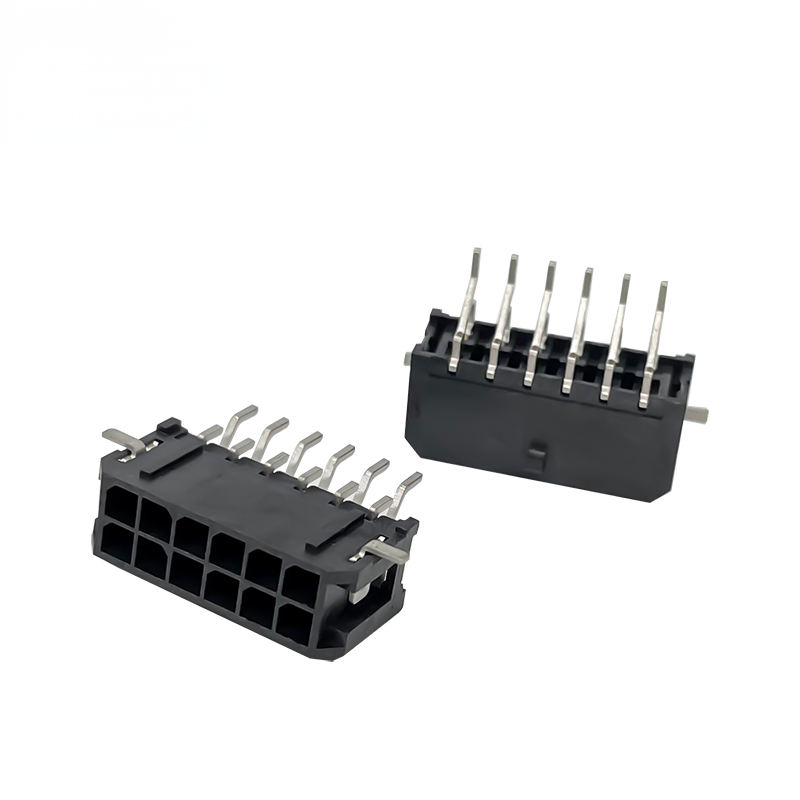

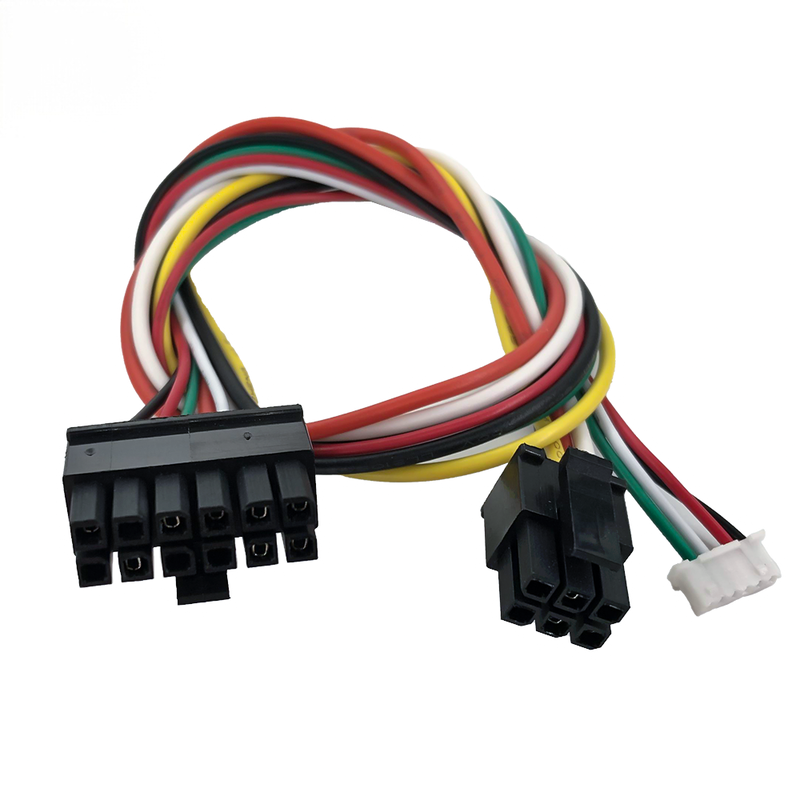

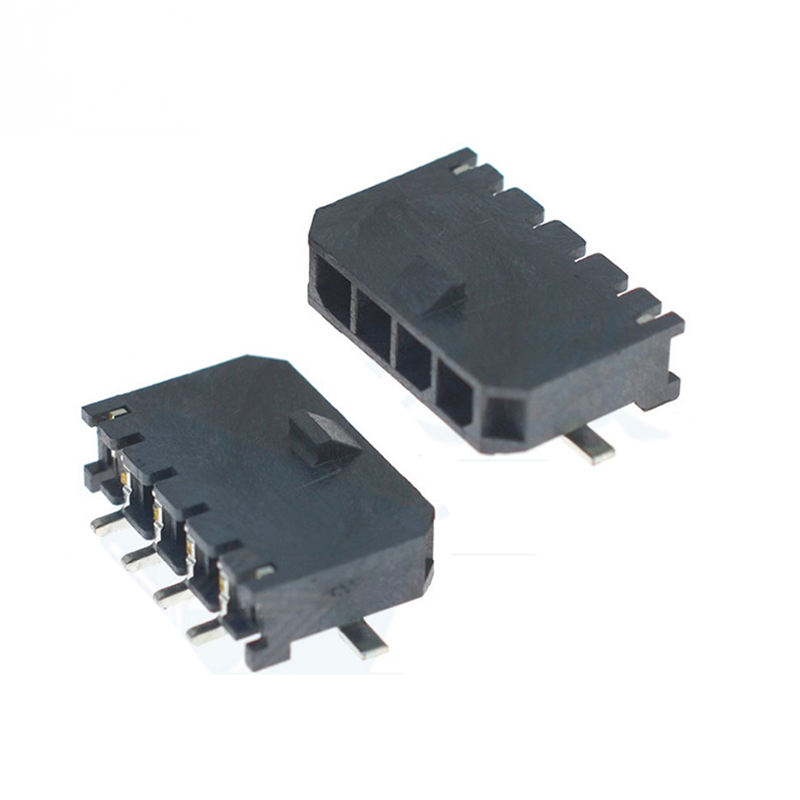

Connettore femmina Molex 43025 Micro‑Fit 3.0MM R/A SMT (Serie MX3.0) a doppia fila | SMT ad angolo retto | Varianti 2x7 pin, supporto per varianti da 6/8/10/12 pin
Caratteristiche principali del prodotto
- Wafer maschio SMT ad angolo retto a doppia fila con passo da 3,0 mm, compatibile con la serie Molex 43025 Micro‑Fit 3.0
- Opzioni multi‑circuito: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pin, trasmissione mista di potenza e segnale
- Saldatura a riflusso a montaggio superficiale, ideale per l'assemblaggio automatizzato di PCB ad alto volume
- Design a polarizzazione positiva e bloccaggio, previene inserimenti errati e disconnessioni accidentali
- Conforme a RoHS e REACH; alloggiamento UL94V‑0, opzione a basso contenuto di alogeni disponibile
- Contatto a doppia lama in bronzo fosforoso; placcatura in stagno / oro flash opzionale per diversi requisiti di affidabilità
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specifiche |
Note |
| Passo |
3,00 mm |
Doppia fila |
| Tipo |
Wafer maschio SMT ad angolo retto (header) |
Da filo a scheda |
| Circuiti disponibili |
2x6, 2x7, 2x8, 2x10, 2x12 pin |
Numero di pin personalizzato su richiesta |
| Materiale dell'alloggiamento |
PA66 Nylon |
UL94V‑0, nero |
| Materiale del contatto |
Bronzo fosforoso |
Elevata ritenzione della molla |
| Placcatura del contatto |
Stagno su nichel / oro flash |
Oro per segnali ad alta affidabilità |
| Cicli di accoppiamento |
Min. 30 cicli |
Requisito standard del settore |
| Adatto per spessore PCB |
0,8‑1,6 mm |
PCB FR‑4 standard |
| Imballaggio |
Nastro e bobina |
Per montaggio automatico SMT |
Caratteristiche materiali ed elettriche
| Articolo |
Specifiche |
Note |
| Corrente nominale |
5 A per contatto |
Terminale stagnatoMouser Ele... |
| Tensione nominale |
250 V CA/CC |
|
| Resistenza di contatto massima |
≤10 mΩ |
Stato iniziale a 100 mA, 20 mV |
| Resistenza di isolamento minima |
1000 MΩ |
Test a 500 V CCMolex |
| Tensione di tenuta dielettrica |
1000 V CA / 1 min |
Nessuna rottura, dispersione <5 mA |
| Temperatura operativa |
‑40 ℃ ~ +105 ℃ |
Conservazione: ‑40~+125℃Molex |
| Conformità |
RoHS, REACH SVHC |
Opzione a basso contenuto di alogeni |
Guida ambientale e di saldatura
| Articolo |
Specifiche |
Note per l'ingegnere |
| Profilo di saldatura a riflusso |
260 ℃ Max, 5‑10 s di durata del picco |
Non superare i 265 ℃; evitare l'esposizione prolungata al calore |
| Montaggio SMT |
Nastro e bobina, compatibile con pick‑and‑place |
Non si raccomanda la saldatura a immersione manuale |
| Resistenza alle vibrazioni |
10‑2000 Hz, 10 g |
Nessuna interruzione del contatto |
| Resistenza agli urti |
50 g, 11 ms |
Soddisfa lo standard industriale generale |
| Condizioni di conservazione |
Temperatura 5‑30 ℃, Umidità <60% RH |
Imballaggio anti‑umidità; evitare gas corrosivi |
Caratteristiche del prodotto
- Uscita orizzontale ad angolo retto, adatta al passaggio dei cavi in direzione laterale, riduce l'occupazione verticale del PCB
- Funzione di piena polarizzazione, evita danni da accoppiamento inverso al PCB e al cablaggio.
- Struttura del contatto a doppia lama, contatto stabile in caso di vibrazioni e cicli di temperatura
- Impronta di montaggio superficiale SMT, compatibile con il profilo di riflusso standard; imballaggio in nastro e bobina per pick‑and‑place
- Molteplici configurazioni di pin: posizioni 2x6, 2x7, 2x8, 2x10, 2x12 per una selezione flessibile del progetto
- Alloggiamento: PA66 Nylon UL94V‑0; contatto: bronzo fosforoso; placcatura: stagno‑su‑nichel / oro flash opzionale
- Conforme a RoHS, REACH; supporta il test del filo incandescente per elettrodomestici e prodotti finali industriali
Vantaggi del prodotto
- Risparmio di spazio sul PCB: Uscita orizzontale ad angolo retto, risolve il design dell'involucro con altezza verticale limitata
- Efficienza di assemblaggio: Imballaggio completo in bobina SMT, si adatta direttamente alla linea SMT, riduce i costi di assemblaggio manuale rispetto al tipo a foro passante
- Anti‑accoppiamento errato: Chiave di polarizzazione integrata, elimina il rischio di inserimento inverso per la produzione di massa
- Opzione di costo flessibile: Placcatura in stagno per riduzione costi circuito di potenza; oro flash per percorso segnale ad alta affidabilità
- Compatibilità diretta: Compatibile per forma, adattamento e funzione con il sistema Molex 43025 Micro‑Fit 3.0, sostituzione diretta per la sostituzione della distinta base
- Elevata resistenza alle vibrazioni: Il contatto a doppia lama in bronzo fosforoso mantiene una resistenza stabile in caso di vibrazioni e cicli termici
- Pronto per multi‑pin: Disponibili in magazzino a doppia fila da 6 a 12 pin, supporta ordini per prototipi e produzione di massa
Applicazione
- Controllo industriale: moduli PLC, driver servo, cablaggio di potenza‑segnale sensore
- Elettronica di consumo: alimentatore, elettrodomestici, connessione scheda madre di apparecchiature intelligenti
- Nuova energia: piccolo sistema di gestione della batteria, modulo di ricarica, driver di alimentazione LED
- Apparecchiature per ufficio: stampante, scanner, cablaggio interno terminale POS
- Dispositivi medici (non impiantabili): interconnessione interna apparecchiature di test
- Sicurezza e automazione: controllo accessi, connessione scheda‑cavo apparecchiature di sorveglianza
Guida alla selezione del cliente
- Selezione del numero di pin: Confermare i canali di alimentazione + segnale richiesti; forniamo varianti 2x6 / 2x7 / 2x8 / 2x10 / 2x12. Contattateci per personalizzazioni di altri numeri di pin.
- Scelta della placcatura:
- Stagno‑nichel: Circuito di alimentazione generale, conveniente, ambiente interno normale
- Oro flash: Segnale critico, alta vibrazione, apparecchiature a lunga durata
- Impilamento PCB: Progettato per PCB FR‑4 con spessore da 0,8 a 1,6 mm; verificare lo schema delle piazzole prima del rilascio del PCB.
- Accoppiamento corrispondente: Accoppiare con alloggiamento femmina serie 43025 e terminali a crimpare corrispondenti. Confermare l'intervallo AWG dei terminali (20‑30 AWG) per il proprio cavo Molex.
- Avviso termico: Seguire la curva di riflusso raccomandata; la sovratemperatura danneggerà l'alloggiamento in nylon.
- Ambiente: Per ambienti ad alta umidità / corrosivi, scegliere la versione con contatto placcato oro.
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo, potete realizzarlo per me? R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne volete. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione
4. D: E i tempi di consegna?
R: I prodotti in magazzino vengono consegnati entro 1 giorno; i prodotti personalizzati vengono consegnati entro 5-7 giorni
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni da esportazione standard. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Obbediamo rigorosamente a ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro reparto qualità. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile elencare tutti i loro prezzi su un elenco e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; verificheremo attentamente uno per uno e vi forniremo specifiche e un listino prezzi
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non c'è problema a mettere il vostro logo o altre informazioni sulla confezione. Basta sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
