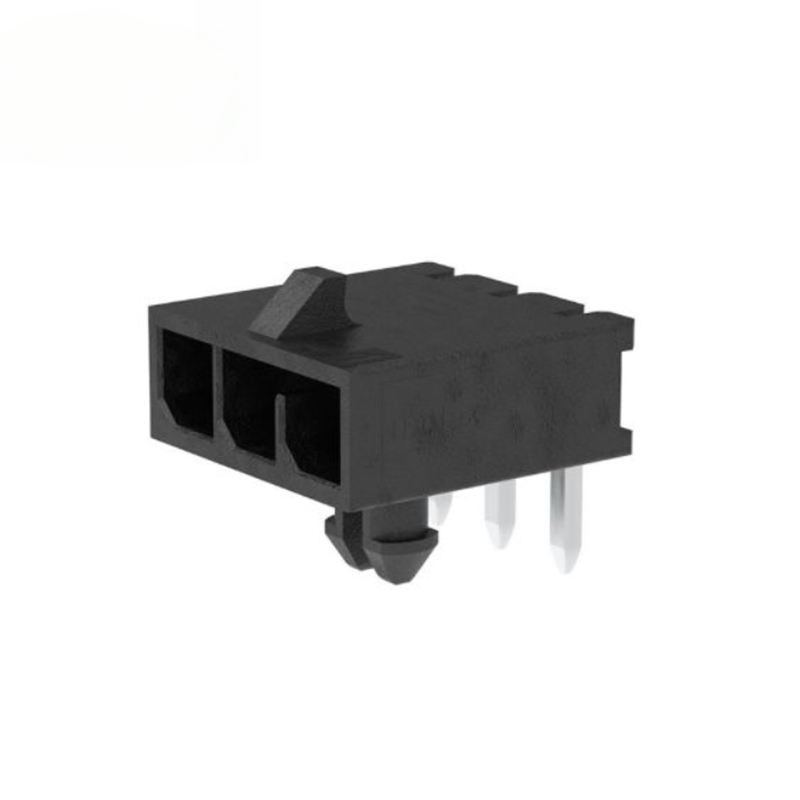

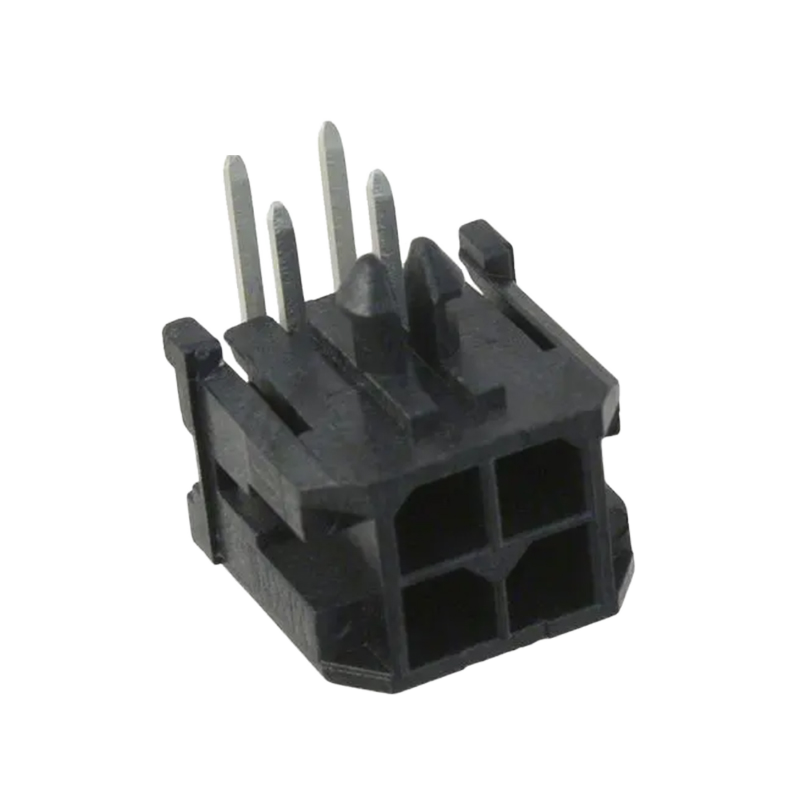

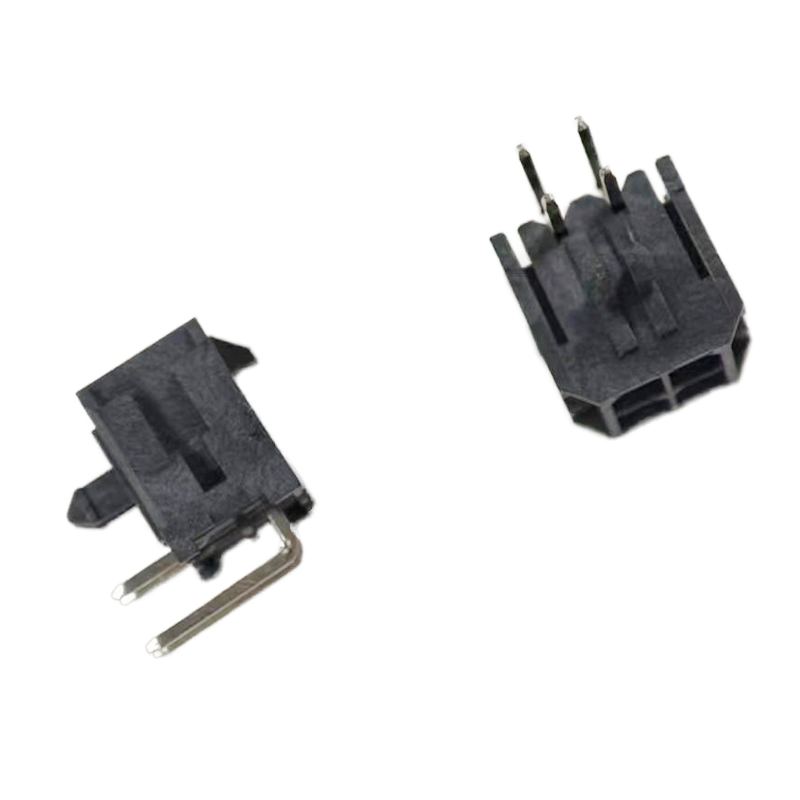

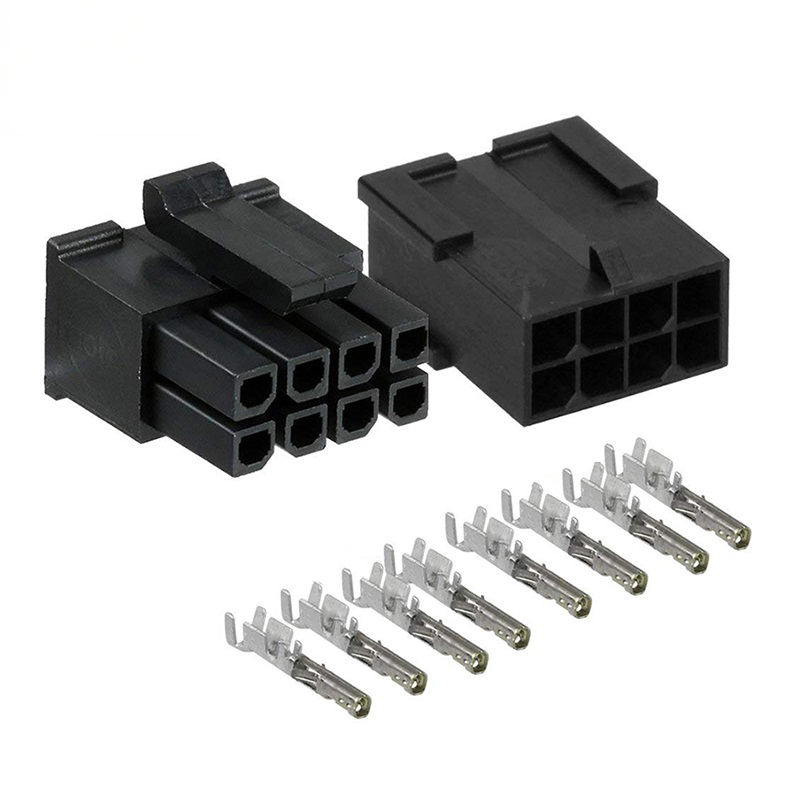

Molex 43045 Micro-Fit 3.0 mm R/A Male Pin Header 2X2 / 6P / 8P / 12P connettori per PCB MX3.0 a doppia fila rettangolare
Caratteristiche del prodotto
- 3.0 mm di passo, doppia fila ad angolo rettilineo con testa maschile a foratura, compatibile con la serie Molex 43045 Micro-Fit 3.0
- Disponibile: connessione ibrida a 6 pin / 8 pin / 12 pin, connessione ibrida a filo e segnale
- Cassa LCP ad alta temperatura UL94-V0, compatibile con i fili luminosi, opzione a basso alogeno disponibile
- Pini maschili in lega di ottone, stagno opaco/opzioni di placcatura in oro selettiva per diverse condizioni di lavoro
- Chiave di polarizzazione integrata + perno di blocco PCB, anti-errore di inserimento e anti-caduta durante le vibrazioni
- Perfetto per il layout PCB a spazio limitato, abbinato con alloggiamento per contenitori femminili della serie 43025
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specificità |
| Serie |
Micro-Fit 3.0 (43045 compatibile) |
| Pistola |
30,00 mm |
| Numero di righe |
Doppia fila |
| Posizioni disponibili |
6P, 8P, 12P |
| Orientazione |
Angolo retto (R/A) |
| Stile di montaggio |
Sottovoce (Sottovoce di saldatura) |
| Cicli di accoppiamento |
30 cicli tipiciMolex |
| Forza di accoppiamento / disaccoppiamento |
Max 8N / Min 2,4N per circuitoMolex |
| Coplanarità |
≤ 0,15 mm per le code di saldatura |
| Bloccaggio |
Pignone di blocco PCB integrato + chiave di polarizzazione dell'alloggiamento |
| Partner di accoppiamento |
Casse per contenitori femminili della serie 43025 |
Caratteristiche materiali ed elettriche
| Articolo |
Specificità |
| Materiale per le abitazioni |
LCP di vetro, UL94-V-0, nero, capace di incandescenza ≥775°C GWIT |
| Materiale terminale |
Leghe di ottone |
| Opzione di rivestimento-A |
Stagno opaco su nichel (uso commerciale generale) |
| Opzione di rivestimento-B |
Oro selettivo sulla zona di contatto + stagno sulla coda della saldatura (alta affidabilità) |
| Corrente nominale |
Max 8.5A per contatto (dipende dalla larghezza del filo e dall'aumento della temperatura) |
| Tensione nominale |
600V AC/DC |
| Resistenza di contatto massima |
≤ 10 mΩ |
| Min Resistenza all'isolamento |
≥ 1000 MΩ |
| Tensione di resistenza dielettrica |
1500V AC per 1 minuto, senza guasti |
Guida ambientale e di saldatura
| Articolo |
Specificità |
| Temperatura di funzionamento |
-40 °C ~ +105 °C |
| Rispetto |
RoHS, REACH SVHC, basso livello di alogeni facoltativo |
| Metodo di saldatura |
Saldatura a onde / IR compatibile con il riflusso (penna attraverso il foro) |
| Temperatura di rientro di picco |
Max 265 °C (limite di permanenza di 10 s) |
| Condizione di conservazione |
5-30 °C, 40-70 RH, evitare gas corrosivi |
| Imballaggio |
Disponibile per l'inserimento automatico di vassoio / nastro e bobina |
Caratteristiche del prodotto
- Doppia fila di passo di 3,0 mm, terminale di saldatura a angolo retto attraverso il foro, rilascio orizzontale del cavo in uscita
- Chiave di polarizzazione integrata: evitare l'accoppiamento inverso, proteggere PCB e imbracatura dai danni
- Colletto di blocco in plastica: bloccare saldamente l'intestazione sul PCB, resistere agli urti da vibrazione
- Alloggiamento in plastica LCP ad alte prestazioni, resistente alla saldatura a reflusso IR ad alta temperatura
- Scelte di rivestimento multiple: stagno opaco per progetti sensibili ai costi; oro selettivo per ambienti ad alto ciclo / corrosivi
- Progettazione a perno completamente avvolto, impedisce cortocircuiti accidentali causati da detriti estranei
- Partner di accoppiamento standard: serie di recipienti femminili 43025, ecosistema di interconnessione Micro‐Fit 3.0 completo
Vantaggi del prodotto
- Layout-Friendly: L'uscita orizzontale ad angolo retto riduce notevolmente l'esigenza di altezza verticale sui PCB, ideale per armadietti stretti e contenitori sottili
- Pronto per la produzione di massa: Un rigoroso controllo della coplanità riduce il tasso di difetti di saldatura; il confezionamento a vassoio e bobina supporta la linea di assemblaggio automatica
- Flessibilità dei costi: versione placcata in stagno per apparecchiature di consumo a basso costo; selezionata placcata in oro per apparecchiature industriali / ad alta vibrazione con lunga durata
- Progettazione anti-fallimento: chiave di polarizzazione + perno avvolto + perno di blocco PCB preveniscono collettivamente il mal collegamento, la connessione sciolta e il rischio di cortocircuito
- Compatibilità completa degli ecosistemi: Matte diretto con alloggiamento femminile standard Micro‐Fit3.0 43025, senza alcun sforzo di riprogettazione per i progetti esistenti basati su Molex
- Resistente alle alte temperature: L'alloggiamento LCP evita la fusione della plastica durante il processo di saldatura a onde/rifluss, riducendo il tasso di rigetto dell'assemblaggio
Applicazione
- Automazione industriale: moduli PLC, servo-driver, controller industriali, connessione del segnale di alimentazione dei sensori
- Datacom & networking: Router, switch, distribuzione interna di energia per server di piccole dimensioni
- elettronica di consumo: elettrodomestici, alimentatori, moduli di gestione delle batterie
- Apparecchiature mediche: connessione di cablaggio interno dei dispositivi medici non impiantati
- Nuova energia: batterie di piccole potenze, schede di controllo di ricarica
- Hardware intelligente: gateway IoT, scheda di controllo incorporata, cablaggio interno robotico
Guida alla selezione dei clienti
- Selezione del numero di pin: confermare la quantità di circuito; selezionare 6P / 8P / 12P secondo lo schema.
- Selezione del rivestimento:
- Stagno opaco: ambiente interno generale, bassi cicli di accoppiamento (< 30 volte), priorità dei costi
- Placcaggio d'oro selettivo: vibrazioni elevate, ambiente umido, cicli di accoppiamento ripetuti, lunga durata di servizio delle apparecchiature industriali
- Nota sul layout del PCB: si tratta di un'intestazione rettilineo per foro, foro di riserva per blocco sullo stipite del PCB; seguire rigorosamente il layout dei perni del foglio dati per evitare una saldatura corta.
- Controllo dell'accoppiamento: deve essere abbinato a un alloggiamento femminile della serie Micro‐Fit3.0 43025, NON miscelare con altri alloggiamenti di passo 3,0 non della serie Micro‐Fit.
- Deratificazione corrente: Derate corrente a temperatura ambiente elevata; non utilizzare continuamente 8,5A al di sopra di 85 °C.
- Ricordo di assemblea: non applicare una forza laterale eccessiva dopo l'accoppiamento; il perno di blocco deve essere completamente inserito nel foro di localizzazione del PCB.
Domande frequenti
1. Q: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
2Domanda: non trovo il prodotto nella vostra catenaLogue, puoi prepararmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
3D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
4D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. Q: Come spedire il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di assicurarsi che possiamo ricevere lo stesso importo della fattura. E si può pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Soddisfare rigorosamente ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro dipartimento Qualità.
8Domanda: mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
9. Q: Puoi fare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è alcun problema perché mettiamo il tuo logo o altre informazioni sulla confezione.Devo solo sottolineare che comporta costi aggiuntivi.
10D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
