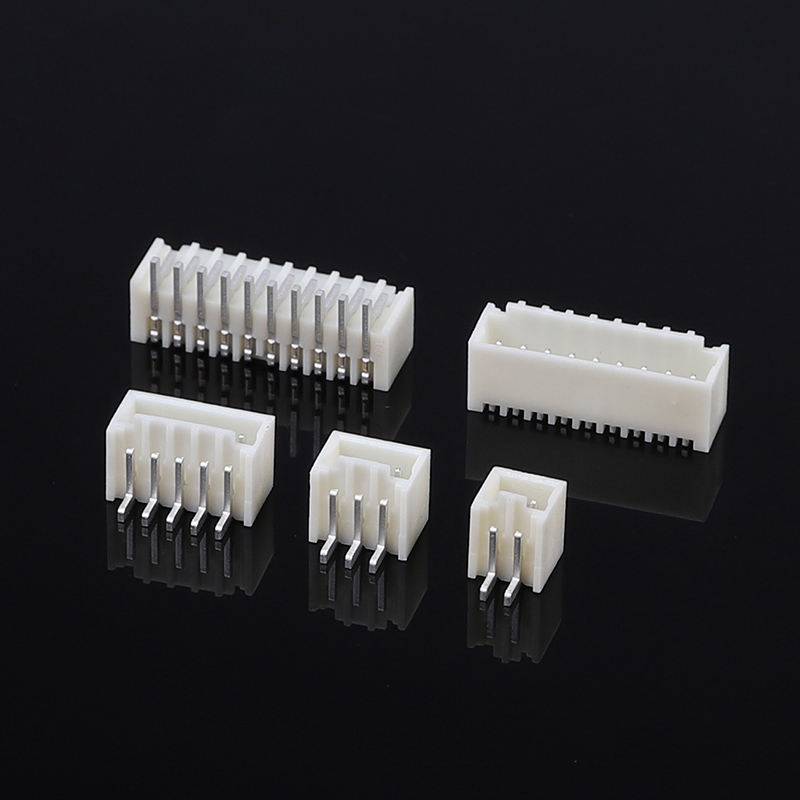

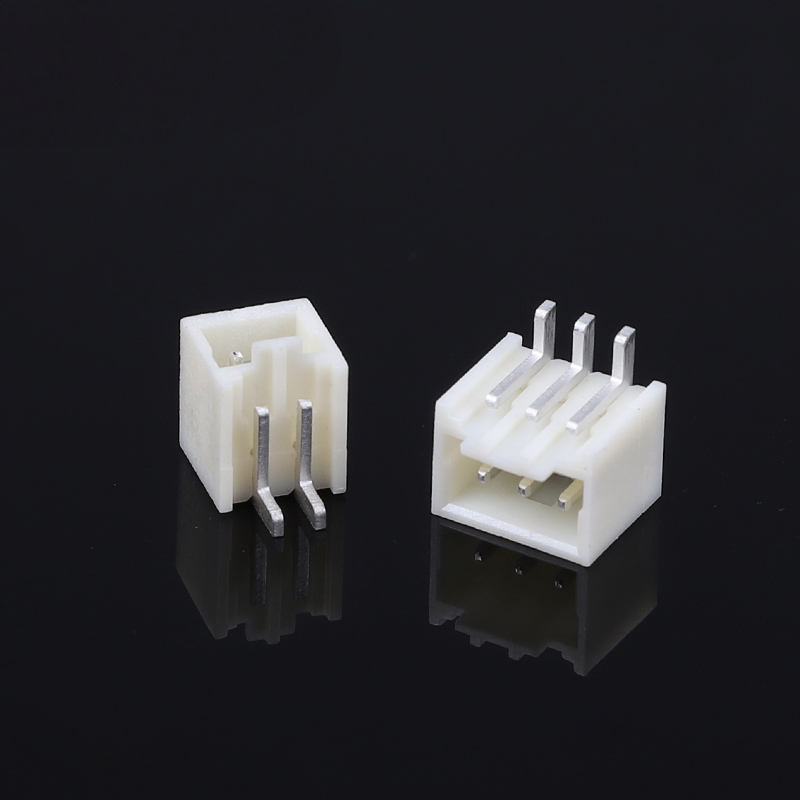

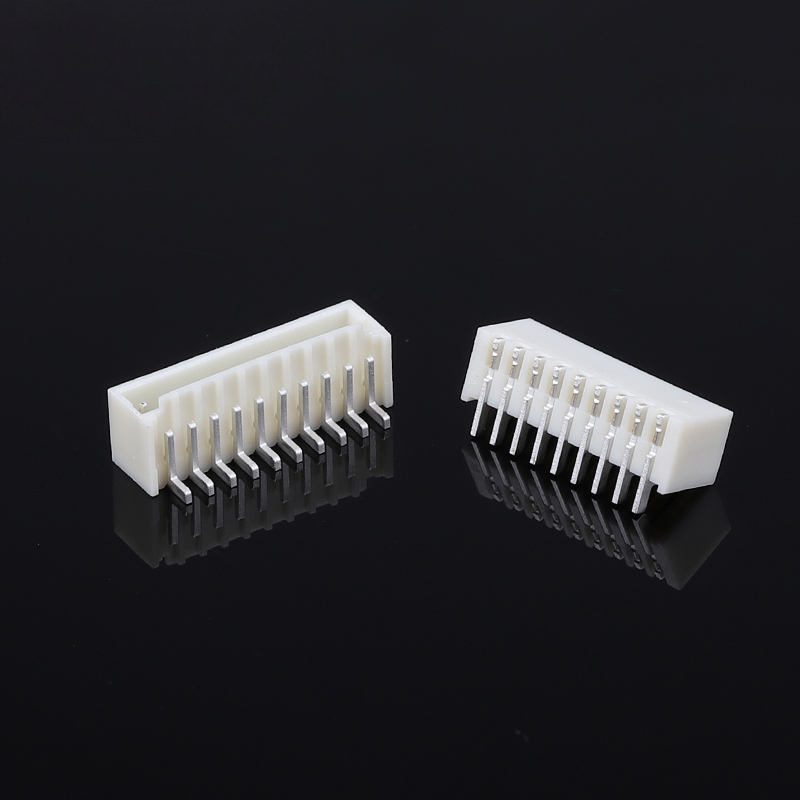

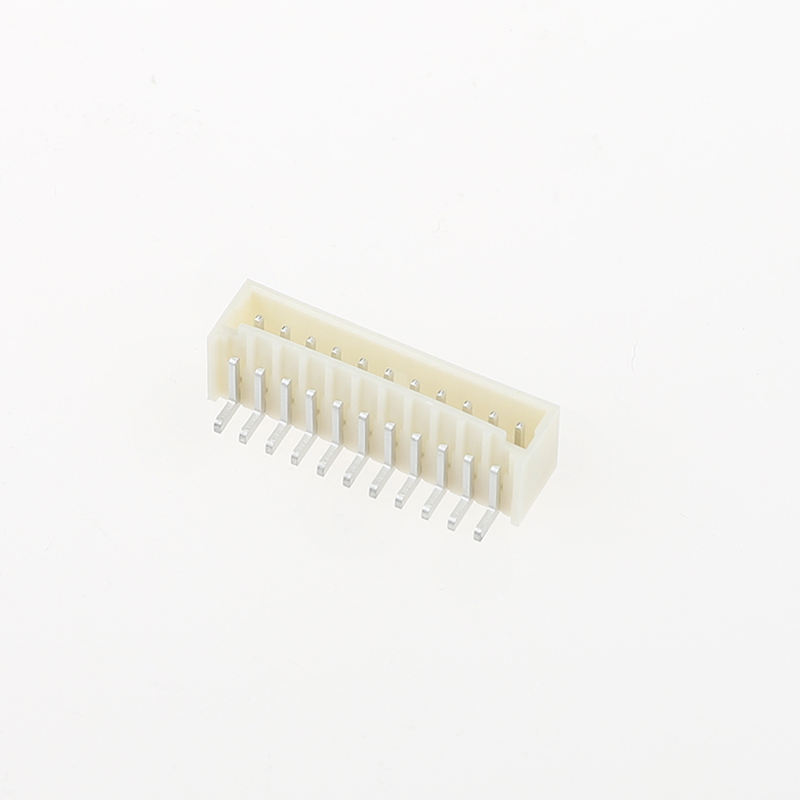

Connettore SMT verticale MX con passo da 1,5 mm per connettori per droni automobilistici Sostituisce Molex 87437 per opzioni di pin da 2P a 15P per PCB
Caratteristiche principali del prodotto
- Alternativa drop-in per la serie Molex 87437 Pico-SPOX, compatibile pin-to-pin
- Connettore SMT verticale a fila singola con passo da 1,5 mm, posizioni: da 2P a 15P
- Costruzione di grado automobilistico, validata per PCB di controllo compatti e per droni
- Confezionamento in nastro e bobina per assemblaggio SMT automatizzato ad alto volume
- Standard con placcatura in stagno; placcatura in oro opzionale per dispositivi ad alta vibrazione / lunga durata
- Conforme a RoHS, compatibile con saldatura a rifusione secondo il profilo J-STD-020
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specifiche |
| Passo |
1,5 mm (0,059 pollici) |
| Configurazione |
Connettore SMT schermato a fila singola, verticale |
| Numero di posizioni |
Da 2P a 15P |
| Tipo di montaggio |
SMT a montaggio superficiale (verticale PCB) |
| Cicli di accoppiamento |
Min. 10 cicli Molex |
| Forza di ritenzione del contatto |
> 9,8 N (placcatura in stagno) |
| Imballaggio |
Nastro e bobina (standard) |
Caratteristiche materiali ed elettriche
| Articolo |
Specifiche |
| Materiale delloggi |
PA / PA6T ad alta temperatura, classificazione di infiammabilità UL94 V-0 |
| Materiale del contatto |
Ottone lega di rame |
| Placcatura del contatto |
Placcato in stagno (standard); Placcatura in oro (opzionale) |
| Corrente nominale per pin |
Massimo 2,5 A per contatto |
| Tensione nominale |
250 V CA RMS / CC |
| Resistenza di contatto massima |
≤ 20 mΩ |
| Resistenza di isolamento minima |
≥ 1000 MΩ |
| Tensione di tenuta dielettrica |
500 V CA |
Guida ambientale e di saldatura
| Articolo |
Specifiche |
| Intervallo di temperatura operativa |
-55 °C ~ +105 °CTTI Europe |
| Profilo di saldatura a rifusione |
Conforme a J-STD-020; temperatura di picco 260 °C, durata 5-10 s |
| Conformità |
RoHS, senza piombo |
| Nota applicativa |
Evitare surriscaldamenti locali prolungati; prevenire il tombstoning con un layout bilanciato dei pad PCB |
Caratteristiche del prodotto
- Compatibilità meccanica e del footprint pin-to-pin con Molex 87437, facile sostituzione della distinta base senza riprogettazione del PCB
- L'alloggiamento schermato a fila singola verticale previene errori di accoppiamento e piegatura dei pin durante l'assemblaggio
- Materiale dell'alloggiamento ad alta temperatura, stabile durante la saldatura a rifusione senza piombo, resiste a deformazioni e vesciche
- Contatto in lega di ottone con placcatura precisa; bassa resistenza di contatto per una trasmissione del segnale stabile
- Robusta ritenzione del contatto, resiste a vibrazioni e urti meccanici per condizioni operative di veicoli e droni
- Molteplici opzioni di circuito: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15 posizioni
- Imballaggio standard in nastro e bobina per pick-and-place SMT; imballaggio personalizzato disponibile per progetti speciali
- Placcatura in oro opzionale per applicazioni in ambienti difficili, con cicli di accoppiamento elevati
Vantaggi del prodotto
- Sostituzione drop-in: Sostituto diretto per Molex 87437, nessuna modifica del layout del PCB, riduce il ciclo di riprogettazione del progetto
- Robustezza qualificata per uso automobilistico: Prestazioni anti-vibrazione ottimizzate per moduli di controllo per droni e veicoli, supera i connettori SMT di grado consumer in condizioni di urto
- Facile da assemblare: La calotta di schermatura protegge i pin da danni durante la manipolazione e l'accoppiamento; prestazioni stabili di rifusione, minor tasso di difetti SMT (meno tombstoning / deformazioni)
- Opzioni di placcatura flessibili: Stagno per produzione di massa sensibile ai costi; opzione di placcatura in oro per progetti in condizioni difficili ad alta affidabilità
- Tempi di consegna brevi: Ampia gamma di articoli in stock per parti standard da 2 a 15 pin; supporto rapido per modifiche personalizzate
- Alternativa conveniente: Prezzi competitivi rispetto al pezzo di marca originale, mantiene le stesse prestazioni elettriche-meccaniche per l'ottimizzazione dei costi della distinta base
Applicazione
- Elettronica automobilistica: unità di controllo a bordo, moduli carrozzeria, interfaccia segnale sensore
- UAV / Drone: PCB controller di volo, interconnessione alimentazione-segnale, moduli payload
- Controller industriali compatti e moduli sensore
- Apparecchiature intelligenti, dispositivi embedded IoT
- Schede segnale compatte mediche (non critiche per la sicurezza)
Guida alla selezione del cliente
- Confermare il numero di pin richiesto: disponibili da 2 a 15 pin; specificare il numero esatto di posizioni quando si richiede un preventivo
- Selezione della placcatura: placcatura in stagno per uso generale interno/vibrazioni normali; selezionare la placcatura in oro per ambienti ad alto shock, umidi o cicli di accoppiamento frequenti
- Impronta del PCB: utilizzare un'impronta compatibile con la serie Molex 87437 per una sostituzione diretta drop-in
- Avviso di assemblaggio: è necessario seguire la curva di rifusione J-STD-020; il surriscaldamento prolungato causerà la deformazione dell'alloggiamento
- Richiesta di campioni: campioni disponibili per la verifica delle prestazioni prima dell'ordine di massa
- Supporto personalizzato: colore dell'alloggiamento speciale, specifiche di nastro e bobina speciali possono essere negoziate per progetti ad alto volume
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo, potete realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
4. D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Obbediamo rigorosamente a ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro reparto qualità. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno della vostra lista prezzi di tutti i vostri prodotti. Avete una lista prezzi?
R: Non abbiamo una lista prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile creare tutti i loro prezzi su una lista, e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E potete fornirci una lista di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e una lista prezzi.
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non c'è problema poiché mettiamo il vostro logo o altre informazioni sulla confezione. Basta sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
