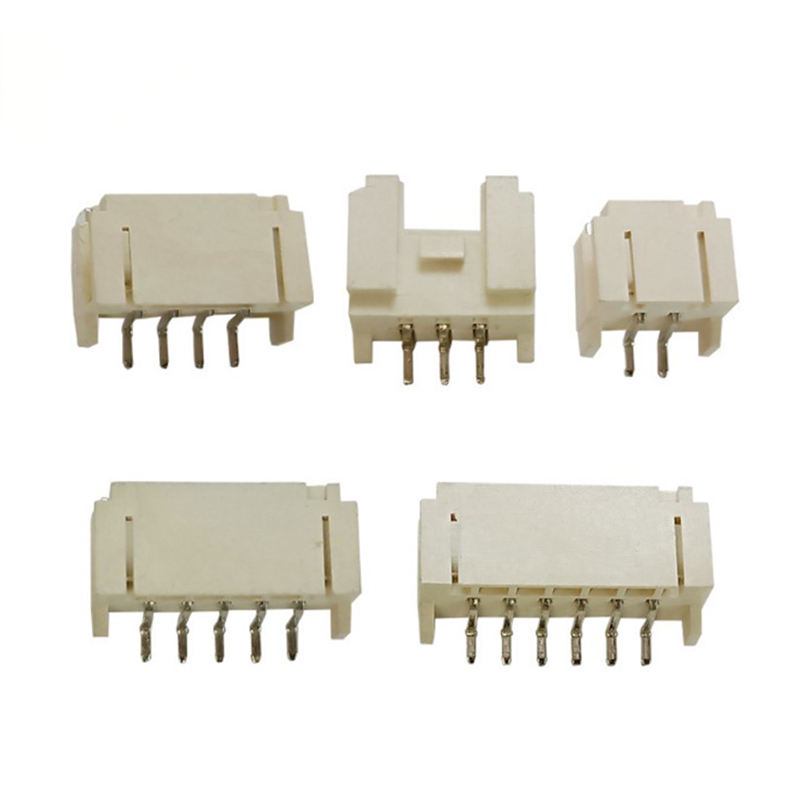

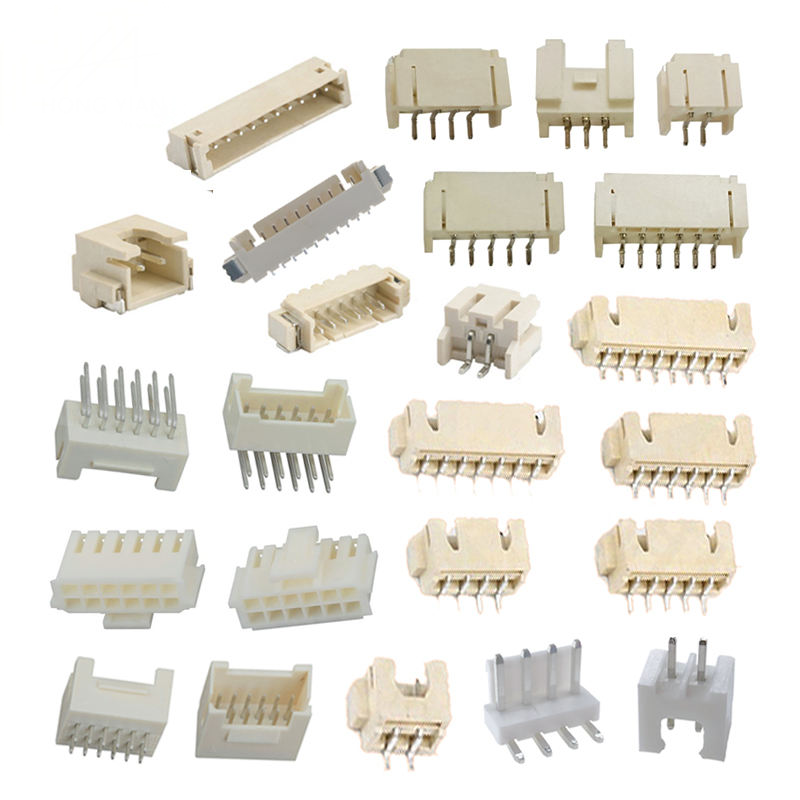

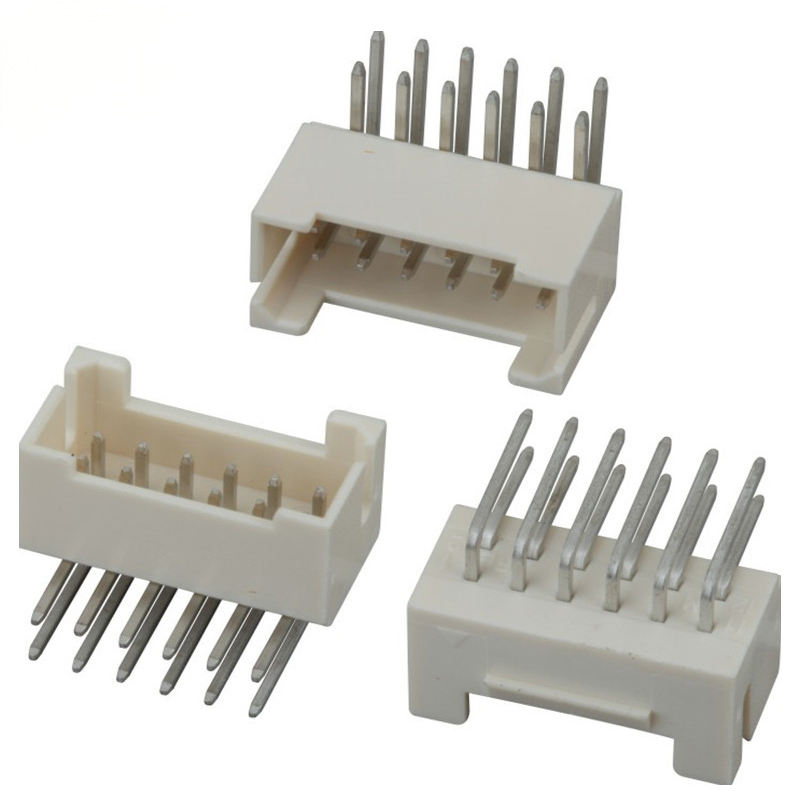

Wire-to-Board JST-Compatibile 1.25mm / XH 2.54mm / PH 2.0 Crimp Verticale & angolo retto Maschio Wafer Housing
Caratteristiche del prodotto
- Piattaforma a più passo:1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, drop-in compatibile con gli standard di impronta JST
- Opzioni di doppio montaggio:Testa di wafer maschile verticale (diritta) e ad angolo retto (R/A 90°), THT per foro per l'assemblaggio di PCB standard
- Sistema completo in stile crimp: intestazione PCB + alloggiamento in plastica + terminali crimp, numero di pin 2-20P singola riga
- RoHS & REACH conforme; materiale isolante UL94‐V‐0; contatti in fosforo-bronzo placcati in stagno per la trasmissione stabile del segnale e della potenza
- Ottimizzato per la produzione di massa: prestazioni di crimp stabile, basso accoppiamento della forza di inserimento, costo competitivo rispetto alle parti originali di marca
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specificità |
| Pistola disponibile |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510‐2.54 mm |
| Conteggio degli spilli |
2-20 posizioni, riga singola |
| Tipo di montaggio |
Verticale (diritta 180°), angolo retto (R/A 90°), THT attraverso-buco |
| Cicli di accoppiamento |
Almeno 300 cicli |
| AWG del filo applicabile |
AWG#30-#22 (dipende dalla variante di tono) |
| Supporto per lo spessore del PCB |
1PCB standard da 0,6 mm |
| Struttura della serratura |
Blocco positivo per attrito |
Caratteristiche materiali ed elettriche
| Articolo |
Specificità |
| Materiale di contatto |
Fosforo bronzo |
| Contatto di rivestimento |
Standard in alluminio opaco; opzionale flash oro |
| Isolatore di alloggiamento |
PA66, classificazione di fiamma UL94‐V‐0 |
| Corrente nominale (per pin) |
1.0A-3.0A soggetto a variazione di tono; derate a temperatura ambiente elevata |
| Tensione nominale |
250V AC/DC |
| Resistenza di contatto iniziale |
≤ 10 mΩ |
| Resistenza all'isolamento |
≥ 1000 MΩ |
| Resistenza alla tensione |
1000V AC / 1 minuto, nessun guasto |
Guida ambientale e di saldatura
| Articolo |
Specificità |
| Temperatura di funzionamento |
-25°C ~ +85°C (compresa la temperatura di aumento della corrente) |
| Processo di saldatura |
Saldatura a onde per le testate THT; saldatura a fori standard |
| Temperatura e tempo di saldatura raccomandati |
260 °C max, immersione in pin ≤ 5 secondi |
| Rispetto |
RoHS 2.0, REACH |
| Condizione di conservazione |
Asciutto in ambienti chiusi, evitare gas corrosivi, -10°C ~ +40°C |
Caratteristiche del prodotto
- Doppio orientamento: rettilineo verticale per il cablaggio di ingresso superiore; R/A ad angolo retto per il routing dei cavi di ingresso laterale, libertà di disposizione flessibile del PCB
- Posizioni in fila singola da 2 a 20, tolleranza costante del passo degli spilli ± 0,05 mm, garantisce un accoppiamento preciso ed evita danni da inserimento errato
- Leghe di contatto in bronzo fosforo con rivestimento in stagno; rivestimento in oro flash opzionale per progetti ad alto ciclo/ambiente corrosivo
- PA66 UL94‐V‐0 materiale di alloggiamento, anti-invecchiamento, buona resistenza termica per il processo di saldatura a reflow e a onde
- Progettazione del lucchetto di blocco da attrito positivo sull'alloggiamento, migliora le prestazioni anti-trascinamento in condizioni di vibrazione moderata
- Soluzione completa per la terminazione di crimping: terminali di crimping corrispondenti e alloggiamenti forniti insieme; lavori con attrezzature di crimping standard del settore
- Compatibilità meccanica a caduta con impronta di tipo JST; non è necessaria alcuna modifica dell'impronta di PCB per i progetti di sostituzione
- Controllo della qualità di entrata e di uscita rigoroso: controllo delle dimensioni, resistenza al contatto, prova di resistenza dielettrica per lotto
Vantaggi del prodotto
- Servizi di fornitura unici multipitch: coprire le specifiche di 1.25 / 2.0 / 2.54 mm utilizzate comunemente, ridurre il carico di lavoro di gestione del BOM multi-fornitore
- Flessibilità del layout: le opzioni di intestazione verticale e rettangolare si adattano allo spazio ristretto dell'alloggiamento, evitando conflitti di routing dei cavi su PCB compatti
- Sostituzione dei servizi di drop-in ottimizzata in termini di costi: meccanicamente compatibile con lo stile JST, abbrevia i tempi di consegna e riduce il costo dei componenti senza riprogettare il layout del PCB
- Condizionato per la produzione di massa: qualità stabile del terminale di crimping, compatibile con le attrezzature standard di crimping; basso tasso di guasti per il laboratorio di imbracatura
- Selezione del rivestimento a doppio grado: placcati in stagno per progetti cost-sensitivi regolari; flash dorato per dispositivi ad alta vibrazione / ciclo di accoppiamento elevato
- Copertura QC completa: dimensione meccanica, prestazioni elettriche, documenti di certificazione dei materiali disponibili per l'audit del cliente
Applicazione
- Elettronica di consumo: elettrodomestici, moduli per la casa intelligente, cablaggio interno del ventilatore e del motore, schede di comando a LED
- IoT e hardware incorporato: moduli sensori, collegamenti interni della batteria, schede di controllo
- Apparecchiature industriali: piccoli controllori industriali, apparecchiature di prova, interconnessione di segnale/potenza interna dello strumento
- Apparecchiature per stampanti 3D e RC, hardware per l'automazione di ufficio, cablaggi interni medici non critici
Domande frequenti
1. Q: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
2Domanda: non trovo il prodotto nella vostra catenaLogue, puoi prepararmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
3D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
4D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. Q: Come spedire il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di assicurarsi che possiamo ricevere lo stesso importo della fattura. E si può pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Soddisfare rigorosamente ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro dipartimento Qualità.
8Domanda: mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
9. Q: Puoi fare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è alcun problema perché mettiamo il tuo logo o altre informazioni sulla confezione.Devo solo sottolineare che comporta costi aggiuntivi.
10D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
