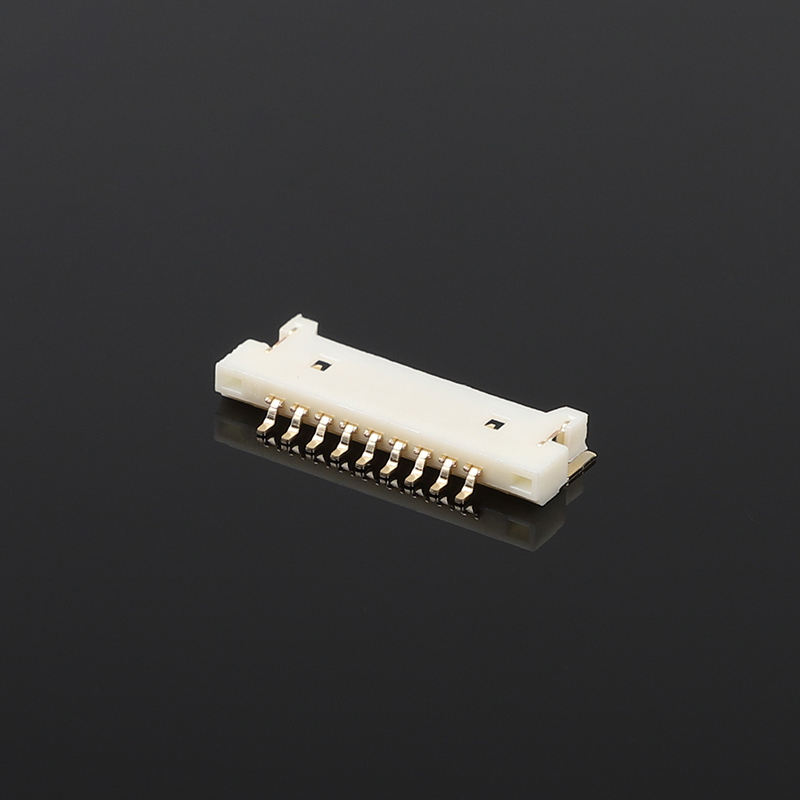

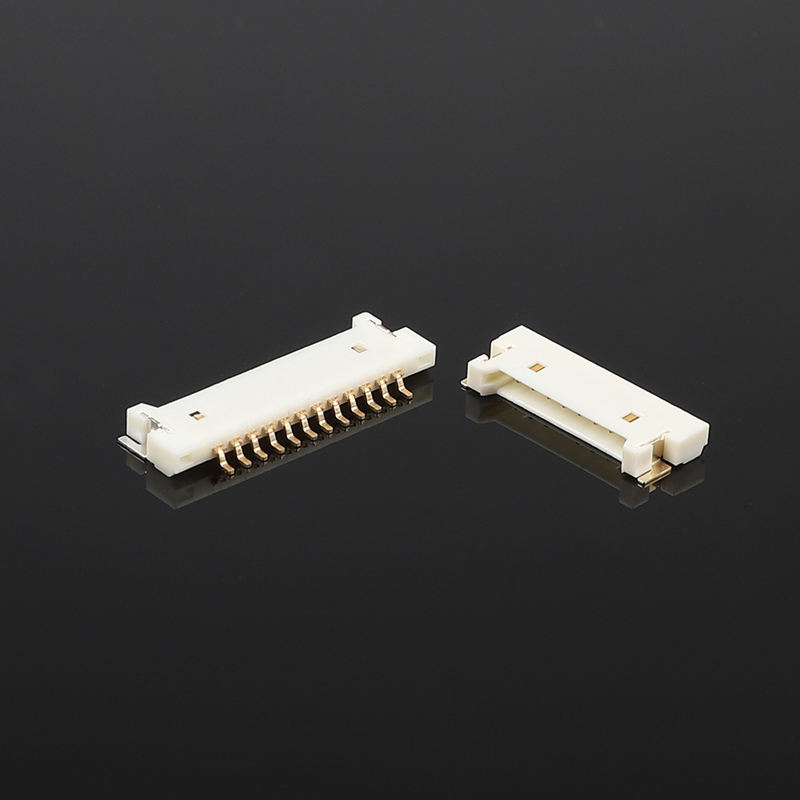

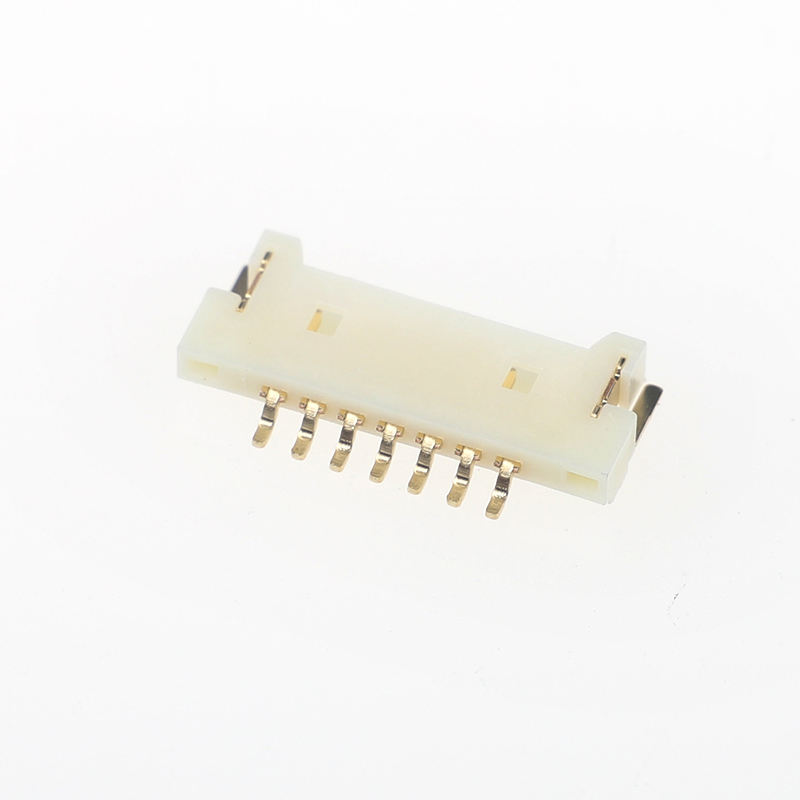

1.25 Ultra-sottile patch orizzontale con connettore completamente dorato WT125JW
Caratteristiche del prodotto
- 1Wafer femminile SMD orizzontale a profilo ultra-basso di.25 mm, sostituzione per la serie Molex 51146
- Contatto completamente dorato per l'antiossidazione, segnale stabile sotto vibrazioni e ambiente umido
- 220 posizioni disponibili, confezionamento a nastro per l'assemblaggio SMT ad alta velocità
- Disegno anti-mismatching polarizzato + blocco di attrito, impedisce la disconnessione accidentale
- Cassa ad alta temperatura UL94V-0, conforme RoHS / REACH, per la saldatura a rientro priva di piombo
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specificità |
| Pistola |
1.25 mm |
| Tipo |
Dispositivi per il controllo delle emissioni di carbonio |
| Conteggio degli spilli |
2-20 Posizioni |
| Riunione |
Righe singola |
| Orientazione all'accoppiamento |
Orizzontale / ad angolo retto rispetto al PCB |
| Montaggio |
Imballaggi per SMD, nastri e bobine |
| Polarizzazione |
Sì, contro l'inserimento errato |
| Bloccaggio |
Blocco di attrito per l'accoppiamento sicuro |
| Riferimenti incrociati |
Serie Molex 51146 |
Caratteristiche materiali ed elettriche
| Articolo |
Specificità |
| Materiale di contatto |
Fosforo bronzo |
| Contatto di rivestimento |
di larghezza non superiore a 20 mm |
| Materiale per le abitazioni |
termoplastici ad alta temperatura, UL94V-0 |
| Corrente nominale |
1A per perno (AWG 28-32) |
| Tensione nominale |
125V AC/DC |
| Max. Resistenza al contatto |
≤ 20 mΩ |
| Min. Resistenza all'isolamento |
≥ 1000 MΩ |
| Resistenza alla tensione |
500V AC / 1 min |
Guida ambientale e di saldatura
| Articolo |
Specificità |
| Temperatura di funzionamento |
-40 °C ~ +105 °CAlibaba.co... |
| Temperatura di conservazione |
-25 °C ~ +60 °C |
| Profil di saldatura |
Conforme al riversamento SMT privo di piombo (picco massimo 260 °C) |
| Rispetto |
RoHS, REACH |
| Nota |
Non applicare sollecitazioni meccaniche durante o dopo la saldatura a riversamento |
Caratteristiche del prodotto
- Montaggio SMD orizzontale a angolo retto ultra-sottile, bassa occupazione dello spazio della scheda per la progettazione di dispositivi sottili
- Base di contatto in bronzo fosforo con rivestimento in oro completo, bassa resistenza al contatto, eccellenti prestazioni anti-corrosione e anti-ossidazione
- Caratteristica di chiusura polarizzata per evitare l'inserimento inverso; blocco a attrito integrato assicura un accoppiamento stabile, anti-caduta sotto shock da vibrazione
- Cassa: termoplastico UL94V-0 resistente alle alte temperature, compatibile con il profilo di saldatura a reflusso senza piombo standard

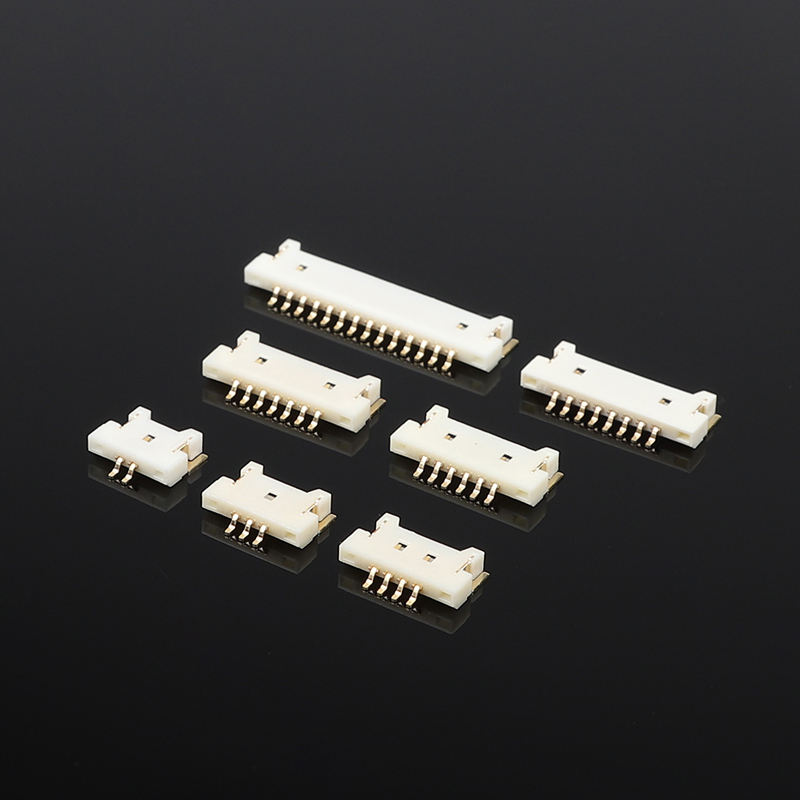

- 2‐20 posizioni configurabili; corrisponde rigorosamente all'impronta di PCB Molex 51146, sostituzione diretta senza modifica del PCB
- Trasportatore a nastro e bobina per il pick-and-place automatico; opzioni di conteggio e rivestimento personalizzati disponibili per i progetti OEM
Vantaggi del prodotto
- Sostituzione diretta: 1: 1 impronta compatibile con Molex 51146, senza necessità di riprogettazione del PCB, riduzione del ciclo di progetto e rischio di migrazione BOM
- Contatto completamente dorato: Rispetto alla versione standard placcata in stagno, prestazioni migliori per applicazioni ad alta umidità, soggette a vibrazioni, lunga durata, minore rischio di connessione intermittente
- Per la produzione: Disposizione ottimizzata dei pad SMD, supporto stabile per nastro e rullo, elevato rendimento di pick-and-place per la produzione in serie
- Personalizzazione flessibile: supporto per il conteggio dei perni personalizzati, spessore del rivestimento, imballaggi speciali per progetti OEM/ODM
- Alternativa ottimizzata in termini di costi: catena di approvvigionamento nazionale stabile, tempi di consegna più brevi rispetto ai componenti originali importati, costo complessivo competitivo per ordini di volume medio-alto
Applicazione
- Elettronica di consumo: piccoli elettrodomestici, dispositivi indossabili, pannelli intelligenti, apparecchiature portatili
- Display & Touch Module: Display LCD/OLED connessione del segnale interno, moduli touch screen
- Controllo industriale: sensori compatti, piccoli controller, apparecchiature di sicurezza e allarme
- Dispositivo medico: strumenti medici portatili (solo connessione a livello di segnale)
- IoT e hardware intelligente: nodi di sensori intelligenti, moduli di comunicazione in miniatura
Guida alla selezione dei clienti
- Selezione del numero di pin: Confirmare i canali di segnale/alimentazione effettivi; selezionare 2-20P di conseguenza.
- Scelta di rivestimento: scegliere la versione completamente placcata in oro per elevata umidità, vibrazioni, esigenze di lunga durata di vita; alternativa placcata in stagno disponibile per progetti di uso generale sensibili ai costi.
- Progettazione dei PCB: seguire la disposizione raccomandata del pad WT125JW (stessa dell'impronta di Molex 51146).
- Ricordo di accoppiamento: utilizzare i terminali di accoppiamento e di crimp compatibili con la serie 51146; applicare il calibro AWG 28-32.
- Assemblea: per la SMT automatica è necessario utilizzare nastro e bobina; l'assemblaggio manuale è consentito solo per i prototipi di piccoli lotti.
- Saldatura: Seguire rigorosamente la curva di temperatura di ricorrente senza piombo; evitare ricorrenti secondari ad alta temperatura.
Domande frequenti
1. Q: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
2Domanda: non trovo il prodotto nella vostra catenaLogue, puoi prepararmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
3D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
4D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. Q: Come spedire il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di assicurarsi che possiamo ricevere lo stesso importo della fattura. E si può pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Soddisfare rigorosamente ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro dipartimento Qualità.
8Domanda: mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
9. Q: Puoi fare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è alcun problema perché mettiamo il tuo logo o altre informazioni sulla confezione.Devo solo sottolineare che comporta costi aggiuntivi.
10D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
