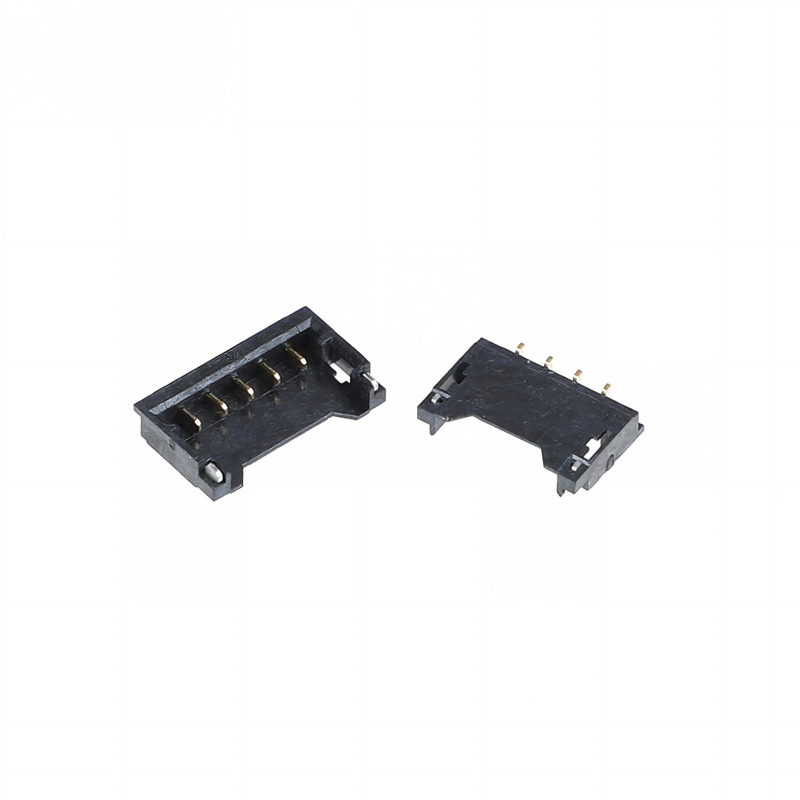

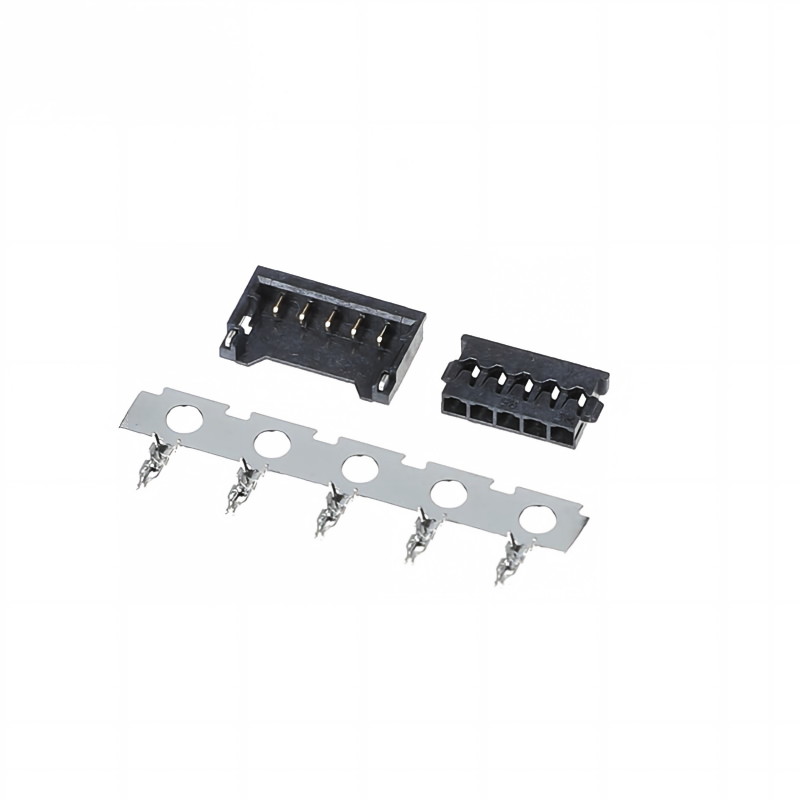

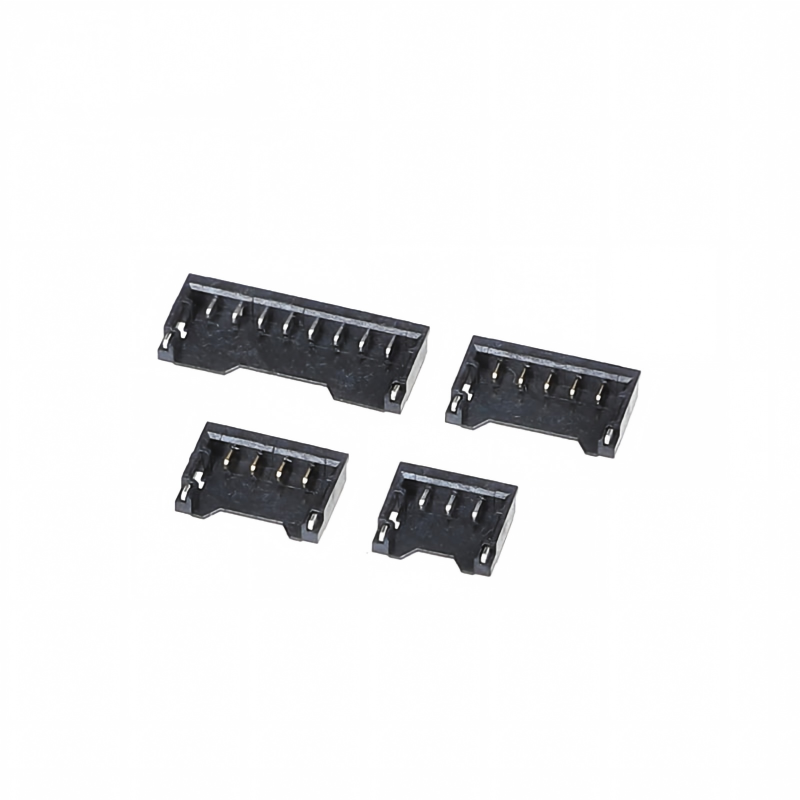

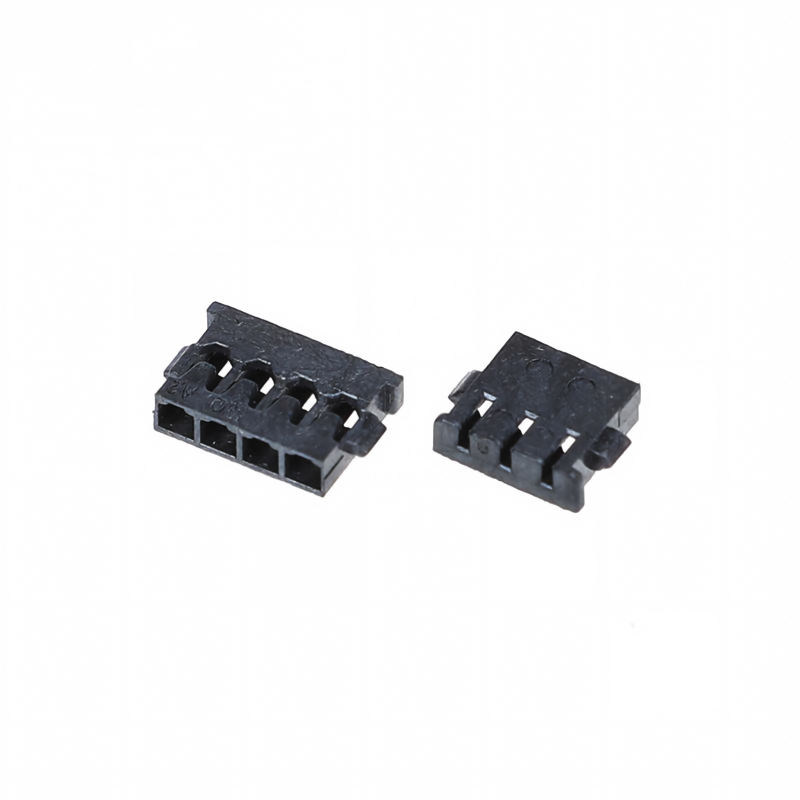

1.2mm presa della batteria con terminali di gomma Molex 78171 / 78172 Alternative
Caratteristiche del prodotto
Alternativa diretta alla serie Molex Pico-EZmate 78171 e 78172, presa della batteria con cavo a bordo di 1,2 mm di passo.Una seconda fonte conveniente per la connessione delle batterie Li-polymer, SMT pick-and-place friendly, RoHS-compliant.
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specificità |
| Pistola |
1.2 mm (0,047") |
| Intervallo del circuito |
2‐7 Posizioni |
| Tipo di accoppiamento |
Fabbricazione a partire da fibre sintetiche |
| Altezza delle coppie |
10,55-1,65 mm |
| Titolo di chiusura |
Montaggio di superficie SMT |
| Contenitore di chiusura |
Terminale di crimping |
| Indicatore di filo applicabile |
30-28 AWG |
| Colore dell'alloggiamento |
Nero |
| Cicli di accoppiamento |
Almeno 30 cicli |
Caratteristiche materiali ed elettriche
| Articolo |
Specificità |
| Materiale di alloggiamento |
Termoplastici resistenti ad alte temperature |
| Materiale terminale |
Leghe di rame, nichel e silicio/bronzo fosforo |
| Connessione |
Stagno / oro su nichel (facoltativo) |
| Corrente nominale per perno |
1.5 A (AC/DC) |
| Voltaggio nominale |
50 V AC / DC |
| Resistenza massima al contatto |
≤ 20 mΩ |
| Min resistenza all'isolamento |
≥ 100 MΩ |
| Resistere alla tensione |
500 V AC / 1 minuto |
Guida ambientale e di saldatura
| Articolo |
Specificità |
| Intervallo di temperatura di funzionamento |
-40 °C ~ +105 °C |
| Rispetto |
RoHS, REACH SVHC conforme |
| Profil di saldatura SMT |
Seguire il profilo di reflusso SMT standard; temperatura massima ≤ 260 °C, durata ≤ 10 s |
| Nota di trattamento |
Evitare lo shock meccanico/il tiraggio del cavo durante il riflusso e l'assemblaggio; non sovraccaricare i terminali |
| Immagazzinamento |
Immagazzino a secco, evitare l'esposizione ad alta umidità prima del montaggio SMT |
Caratteristiche del prodotto
- 1.2 mm di passo, riga singola, accoppiamento verticale, altezza accoppiata 1,55-1,65 mm di disegno a profilo basso
- Chiave di polarizzazione integrata per evitare l'accoppiamento improprio, evitare danni da inserimento inverso
- Alloggiamento a blocco di attrito per ritenzione stabile, resistenza alle vibrazioni e all'estrazione del cavo
- Disegno dell'intestazione aperta supporta l'assemblaggio automatico SMT pick-and-place
- Termini di ritaglio per fili ultrafini 30-28 AWG per imbracature compatte a batteria
- Opzioni di contatto placcate d'oro per bassa resistenza al contatto e antiossidazione
- Imballaggi a nastro e bobina per la produzione in serie di grandi volumi SMT
- 100% di forma-adatta-funzione alternativa per la serie Molex 78171 /78172
Vantaggi del prodotto
- Sostituzione diretta: Non è richiesta alcuna modifica del PCB per il progetto originale Molex 78171 /78172, rapida seconda fornitura di BOM
- Ottimizzazione dei costi: Prezzi competitivi rispetto al marchio originale, capacità di approvvigionamento di massa stabile
- Adatti all'assemblaggio: SMT tape-reel packaging, polarizzazione anti-errore, ridurre il tasso di difetti di montaggio
- Connessione affidabile della batteria: bassa resistenza al contatto, struttura di blocco anti-vibrazione, trasmissione di potenza stabile per celle Li-polimeriche
- Opzioni flessibili: Numero di perni multipli, opzioni di placcaggio in stagno/oro, supporto per il servizio di imbracatura personalizzato
- Tempo di consegna breve: Parti standard in magazzino, campione disponibile per la convalida
Applicazione
- Dispositivi indossabili e elettronica portatile intelligente
- Sensori IoT e piccoli elettrodomestici intelligenti
- Confezioni di batterie Li-polymer e moduli di gestione delle batterie
- Apparecchiature mediche portatili di mano
- Dispositivi elettrici di consumo di piccole dimensioni
- Strumenti portatili di prova e misura
Guida alla selezione dei clienti
- Confirmare il numero di pin: 2-7 posizioni, corrispondenza del segnale della batteria e dei requisiti del circuito di alimentazione
- Controllo del calibro del filo: utilizzare rigorosamente filo 30-28 AWG; il filo di dimensioni eccessive causerà un cricchetto negativo
- Scelta del rivestimento: rivestimento in oro preferito per dispositivi ad alta vibrazione/lunga durata di vita; rivestimento in stagno per prodotti di consumo sensibili ai costi
- Condizione di assemblaggio: conferma della temperatura di riversamento SMT ≤ 260 °C; intestazione è di tipo SMT, contenitore è crimp-on-wire
- Suggerimento di convalida: eseguire test di accoppiamento, test di vibrazione e test di resistenza al contatto con i nostri campioni prima dell'ordine di massa
- Nota della seconda fonte: Interconnessibile con la serie originale Molex 78171 /78172 per progetti di fornitura mista
Domande frequenti
1. Q: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
2Domanda: non trovo il prodotto nella vostra catenaLogue, puoi prepararmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
3D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
4D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
5. Q: Come spedire il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Siamo responsabili per eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di assicurarsi che possiamo ricevere lo stesso importo della fattura. E si può pagare in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Soddisfare rigorosamente ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro dipartimento Qualità.
8Domanda: mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
9. Q: Puoi fare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è alcun problema perché mettiamo il tuo logo o altre informazioni sulla confezione.Devo solo sottolineare che comporta costi aggiuntivi.
10D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
