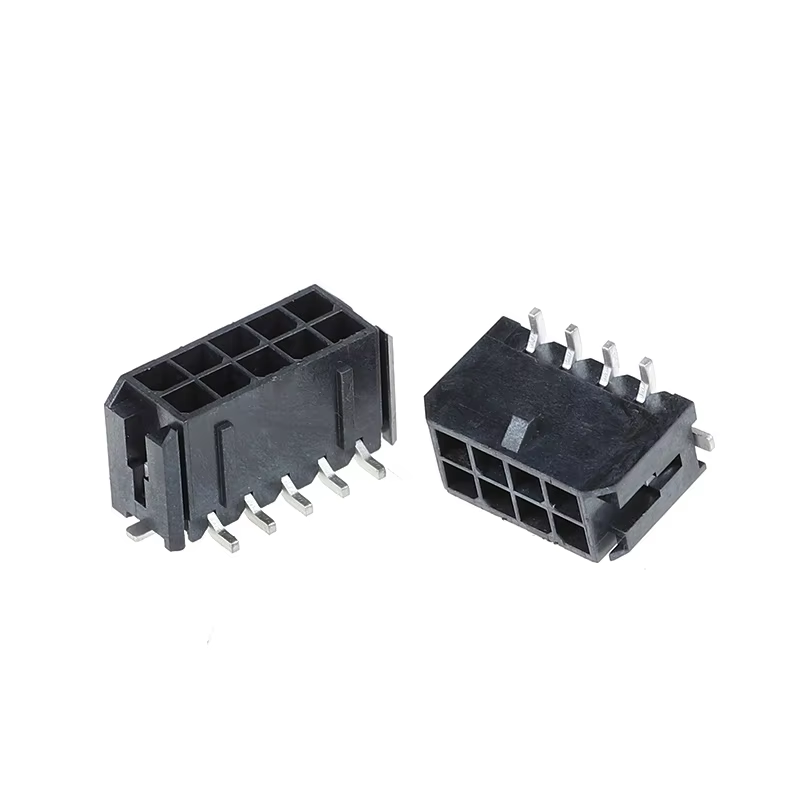

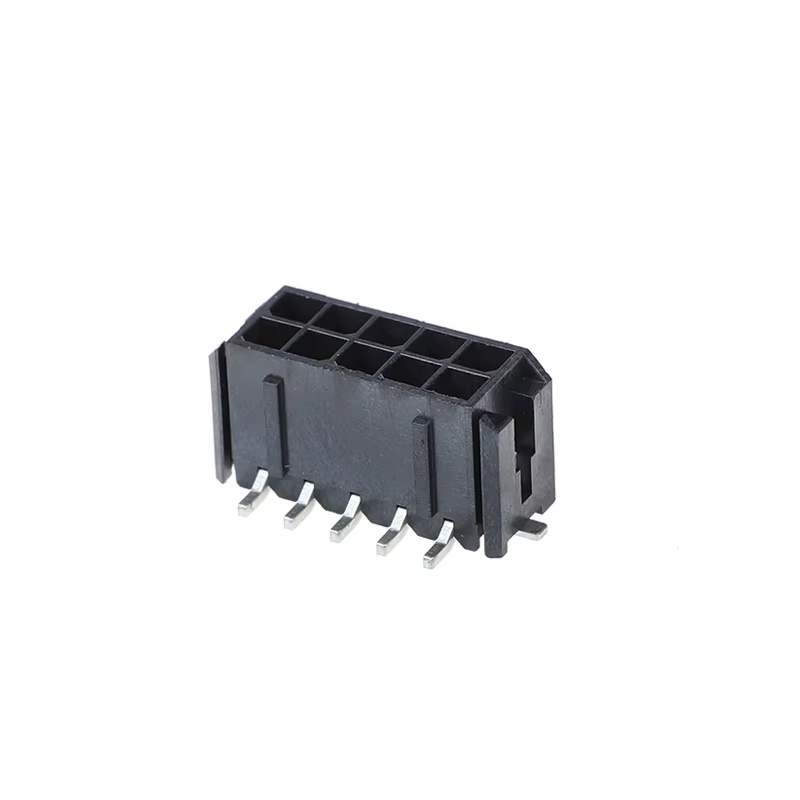

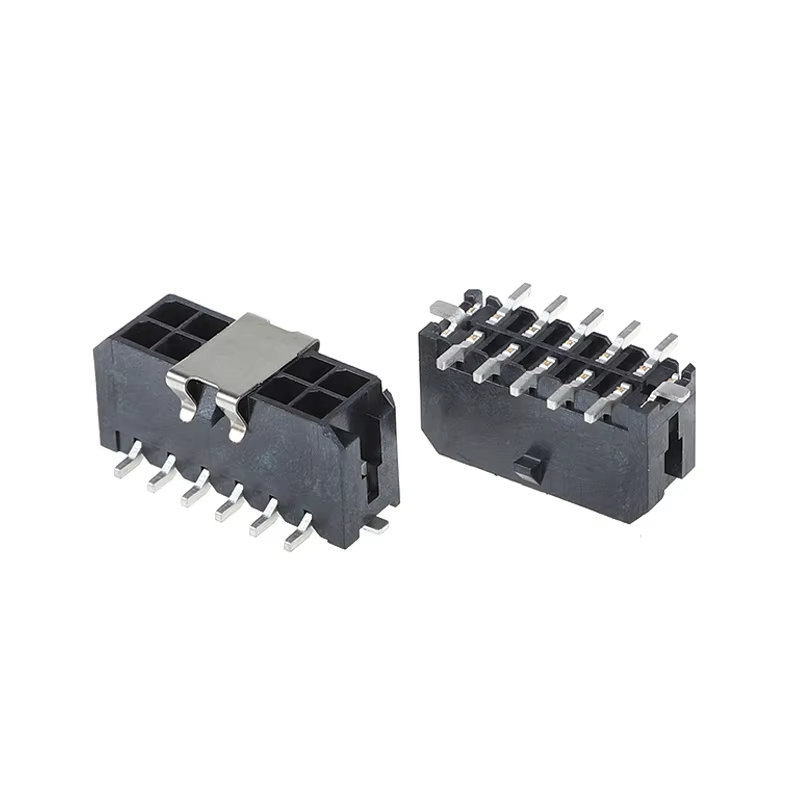

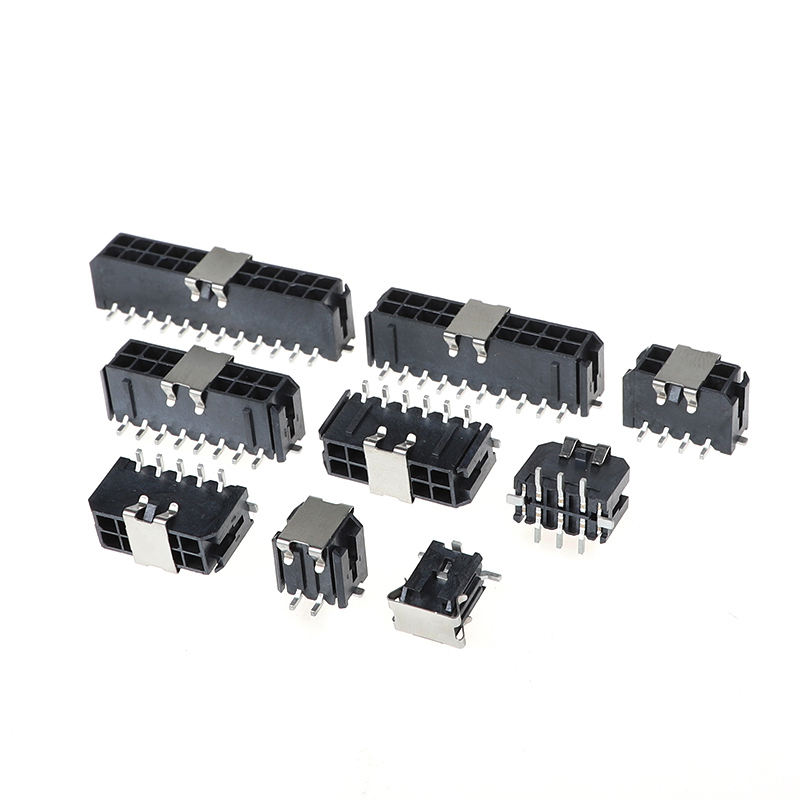

5557 Verticale 3,0 mm connessione di passo doppia fila 4P-24P Sostituisce il connettore Molex 43045 connettore del filo di guinzaglio
Caratteristiche del prodotto
- Sostituzione diretta per la serie Molex 43045 Micro‐Fit 3.0
- Verticale a doppia fila, passo di 3,0 mm, gamma completa: posizioni 4P-24P
- Soluzione per il collegamento via cavo per segnale di potenza e segnale a bassa velocità, 5A per livello di contatto
- Cassa di chiusura polarizzata, anti-errore di inserimento, all'alta temperatura UL94-V0.
- Supporta l'assemblaggio di imbracature personalizzate, imballaggio a nastro / imballaggio in grandi quantità, OEM e ODM disponibili
Specifiche tecniche
Parametri meccanici generali
| Articolo |
Specificità |
| Tipo di connettore |
Cavi di filo-a-tabella, a foratura verticale |
| Pistola |
30,00 mm (0,118 pollici) |
| Disposizioni |
Fila doppia |
| Intervallo di posizione |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Cicli di accoppiamento |
Min 30 cicli |
| Stile di montaggio |
Perforazione verticale per PCB |
| Polarizzazione |
Sì, contro l'inserimento errato |
| Meccanismo di chiusura |
Blocco di alloggiamento positivo |
Caratteristiche materiali ed elettriche
| Articolo |
Specificità |
| Materiale per le abitazioni |
Nylon 66 / LCP, ritardante di fiamma UL94-V0 |
| Materiale terminale |
Fosforo bronzo |
| Scavo standard |
Stagno su nichel; rivestimento in oro facoltativo sulla zona di contatto |
| Corrente nominale |
5 A per contatto (cavo AWG 20-24) |
| Tensione nominale |
250 V AC / DC |
| Max resistenza alla tensione |
1500 V AC / 1 min, nessun guasto |
| Resistenza al contatto |
≤ 20 mΩ massimo |
| Resistenza all'isolamento |
≥ 1000 MΩ @500V di corrente continua |
| Cavo applicabile |
AWG 28 ~ AWG 20 filo di rame a filo |
Guida ambientale e di saldatura
| Articolo |
Specificità |
| Temperatura di funzionamento |
-40 °C ~ +105 °C |
| Processo di saldatura |
Saldatura a fori senza piombo; temperatura massima ≤ 260 °C, esposizione massima di 30 secondi, massimo 3 cicli |
| Condizione di conservazione |
Temperatura: -10-40°C, umidità 40-70 RH; evitare gas corrosivi |
| Rispetto |
Conformità RoHS-2.0 |
Caratteristiche del prodotto
- Intestazione verticale a doppia fila, passo centrale di 3,0 mm, posizioni 4P-24P piena copertura
- Alloggiamento polarizzato + serratura di blocco positivo: impedisce l'accoppiamento inverso, anti-vibrazione anti-disconnessione in ambiente di urto
- Materiale isolante ad alta temperatura UL94‐V0, adatto per il processo di saldatura a reflusso senza piombo
- Terminale di contatto in fosforo-bronzo; placcaggio in stagno standard, placcaggio in oro opzionale per esigenze ambientali difficili
- Compatibilità con la larghezza del filo: AWG 28‐20 filo a strascico per l'assemblaggio del grembiule
- Intercambiabilità meccanica a caduta con la serie Molex 43045, non è necessaria alcuna modifica dell'impronta del PCB
- Opzioni di imballaggio multiple: sacchetto a sfuso, vassoio, nastro e rullo per la produzione SMT / inserimento automatico
Vantaggi del prodotto
- Riduzione del rischio della catena di approvvigionamento: Sostituzione a goccia per Molex 43045, risolve il rischio di lungo tempo di consegna e carenza di componenti, non è necessaria una nuova progettazione del PCB.
- BOM ottimizzato per i costi: prestazioni meccanico-elettriche equivalenti rispetto al marchio originale, prezzo unitario competitivo per la produzione in serie.
- Funzionamento anti-vibrazione robusto: Progettazione di serratura positiva, connessione stabile per apparecchiature soggette a vibrazioni.
- Personalizzazione flessibile: terminali placcati d'oro, conteggio di perni personalizzati, montaggio di imbracature di filo finito, modalità di imballaggio multiple per la vostra linea di produzione.
- Stretta QC in entrata/uscita: prova di campionamento dimensionale e elettrico al 100%; convalida del ciclo di saldatura e temperatura disponibile per la qualificazione del progetto.
- Supporto tecnico rapido: scheda dati, disegno 2D, supporto campionario per la verifica del prototipo del cliente.
Applicazione
- Automazione industriale: PLC, servo drive, sensori, moduli di alimentazione industriale
- Elettronica di consumo: alimentatori, elettrodomestici, ventilatori e controlli motori
- LED e sistemi di illuminazione: scheda guida LED, connessione di segnale di alimentazione intelligente per l'illuminazione
- Sicurezza e sorveglianza: pannello di alimentazione delle telecamere, apparecchiature di controllo dell'accesso
- Apparecchiature mediche ausiliarie: interconnessioni di segnale e di alimentazione non critiche
- Nuovi gruppi a bassa tensione di energia: segnale ausiliario BMS, cablaggio interno del pacchetto batterie
- Robotica e droni: collegamento interno cavo-PCB della scheda di distribuzione di potenza compatta
