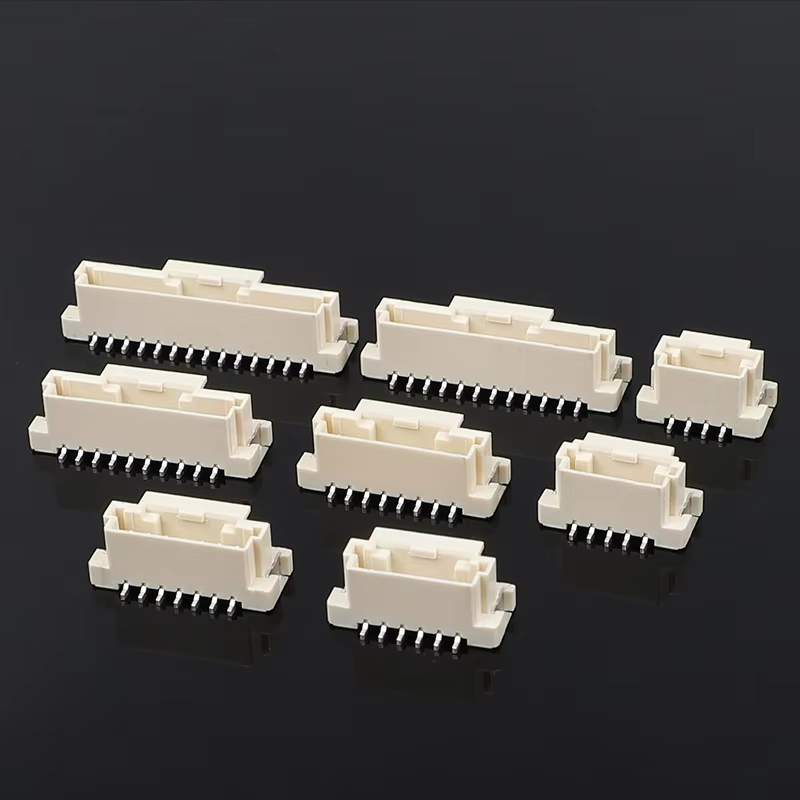

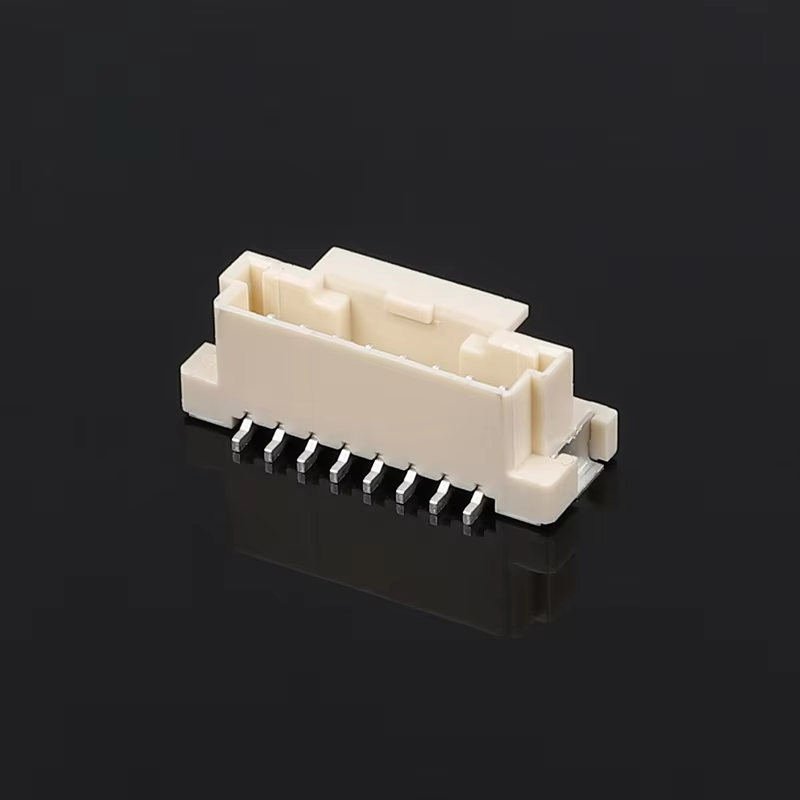

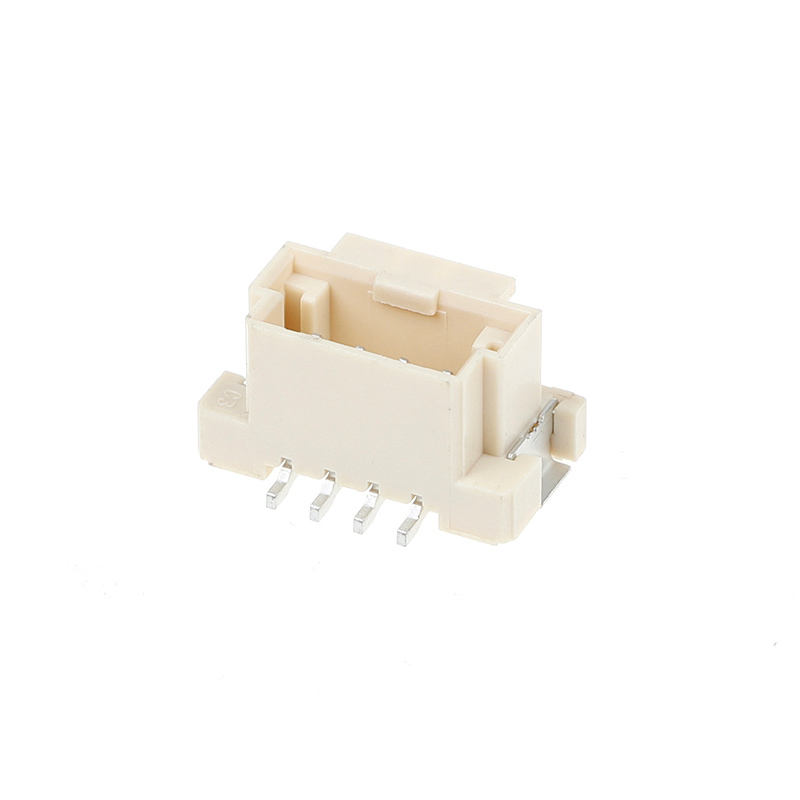

Connettore femmina verticale per cavo-scheda con passo MX2.0mm e fibbia
Punti salienti del prodotto
- Connettore femmina verticale per cavo-scheda con passo 2.0 mm e fibbia di blocco positivo integrataper anti-scollamento in caso di vibrazioni
- Design a fila singola, numero di pin: configurabile da 2P a 20P, supporta la trasmissione di segnali e di corrente continua a bassa potenza
- Alloggiamento ad alta temperatura UL94V-0, compatibile con saldatura a foro passante; conforme a RoHS e REACH
- Struttura di aggancio con clic udibile, facile accoppiamento/disaccoppiamento manuale, previene accoppiamenti errati con chiave di polarizzazione
- Alternativa economica drop-in per le serie mainstream di connettori cavo-scheda da 2.0 mm, supporta la personalizzazione OEM/ODM
Specifiche tecniche del prodotto
Parametri meccanici generali
| Articolo |
Specifiche |
| Passo |
2.0 mm |
| Tipo di connettore |
Connettore femmina verticale per cavo-scheda (foro passante) |
| Metodo di blocco |
Fibbia di blocco positivo (latch) |
| Numero di posizioni |
2 ~ 20P, fila singola |
| Cicli di accoppiamento |
Min. 300 cicli |
| Forza di ritenzione |
≥40N (stato completamente accoppiato) |
| Forza di disaccoppiamento |
8-25N |
| Tipo di montaggio PCB |
Foro passante DIP |
| Raccomandazione spessore PCB |
1.2-1.6 mm |
Materiali e caratteristiche elettriche
| Articolo |
Specifiche |
| Materiale alloggiamento |
Nylon66 / PA9T, UL94V-0 |
| Terminali di contatto |
Bronzo fosforoso |
| Placcatura contatti |
Standard: Stagno su nichel; Opzionale: Flash oro |
| Corrente nominale |
2A per contatto |
| Tensione nominale |
250V AC/DC |
| Tensione massima di tenuta |
800V AC / 1 min |
| Resistenza di contatto |
≤30 mΩ Max |
| Resistenza di isolamento |
≥1000 MΩ Min |
| Sezione cavo adatta |
Harness di cavi crimpati da 22-30 AWG |
Guida ambientale e di saldatura
| Articolo |
Specifiche |
| Temperatura operativa |
-25℃ ~ +85℃ |
| Temperatura di stoccaggio |
-40℃ ~ +105℃ |
| Processo di saldatura |
Saldatura a onda a foro passante |
| Temperatura e durata saldatura |
260℃ max, ≤5 secondi |
| Conformità |
Conforme a RoHS 2.0, REACH SVHC |
Caratteristiche del prodotto
- Fibbia di blocco positivo integrata: feedback udibile "click" quando completamente accoppiato, evita scollegamenti accidentali in ambienti vibranti
- Funzione chiave di polarizzazione: impedisce accoppiamenti errati inversi durante l'inserimento manuale o sulla linea di assemblaggio
- Terminali di contatto in bronzo fosforoso con placcatura in stagno: prestazioni di contatto stabili, bassa resistenza di contatto, buona saldabilità
- Materiale isolante ignifugo UL94V-0, ampio intervallo di temperatura operativa per elettronica interna chiusa
- Il montaggio verticale risparmia spazio orizzontale sul PCB; layout pin standard a foro passante per un design semplice del layout PCB
- Ampia copertura del numero di pin da 2P-20P, supporta lunghezza pin personalizzata, opzioni di placcatura e colore alloggiamento speciale
- Conforme a RoHS-REACH, adatto per requisiti di esportazione sul mercato globale
Vantaggi del prodotto
- Affidabilità anti-vibrazione: La fibbia integrata risolve i rischi di connessione allentata per apparecchiature in movimento / esposte a urti rispetto ai connettori solo a frizione
- Facile da assemblare: Chiara conferma udibile "click", meno errori umani durante l'assemblaggio manuale, minore tasso di guasti intermittenti post-vendita
- Flessibilità di progettazione: Portafoglio completo da 2 a 20P, supporta placcatura personalizzata, colore e modifica dei pin per requisiti di progetti speciali
- Stabilità di fornitura: Impronta standard compatibile con le soluzioni mainstream di connettori cavo-scheda da 2.0 mm, tempi di consegna brevi per volumi di massa
- Equilibrio costo-prestazioni: Evita prezzi premium eccessivi; soddisfa la maggior parte delle esigenze di interconnessione a bassa tensione interna per consumatori e industria
- Pronto per l'esportazione: Conformità completa per i requisiti del mercato UE e Nord America, rapporti di prova disponibili su richiesta
Applicazione
- Smart Home ed Elettrodomestici: piccoli elettrodomestici, serrature intelligenti, umidificatori, cablaggio interno di apparecchiature di cottura
- IoT ed Elettronica di Consumo: sensori, controller, moduli display, dispositivi portatili a batteria
- Controllo Industriale e Strumentazione: moduli PLC di piccole dimensioni, strumenti di test, connessioni di segnale interne al pannello
- Dispositivi Medici (non impiantabili): dispositivi di bellezza, cablaggio di segnale a bassa tensione interno di apparecchiature di monitoraggio
- Robotica e Automazione: cablaggio di attuatori robotici di piccole dimensioni, connessioni di segnale di ventole e motori
- Illuminazione e moduli ausiliari per nuova energia: driver LED, cablaggio di segnale ausiliario per piccoli sistemi di gestione della batteria
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo, potete realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
4. D: E i tempi di consegna?
R: I prodotti in magazzino vengono consegnati entro 1 giorno; i prodotti personalizzati vengono consegnati entro 5-7 giorni.
5. D: Come spedire il mio ordine?
R: Per pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro reparto qualità. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno della vostra lista prezzi di tutti i vostri prodotti. Avete una lista prezzi?
R: Non abbiamo una lista prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile mettere tutti i loro prezzi su una lista, e i prezzi cambiano sempre a causa del costo dei materiali e della quantità. E potete fornirci una lista di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e una lista prezzi.
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in passato (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema per noi di mettere il vostro logo o altre informazioni sulla confezione. Basta sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
