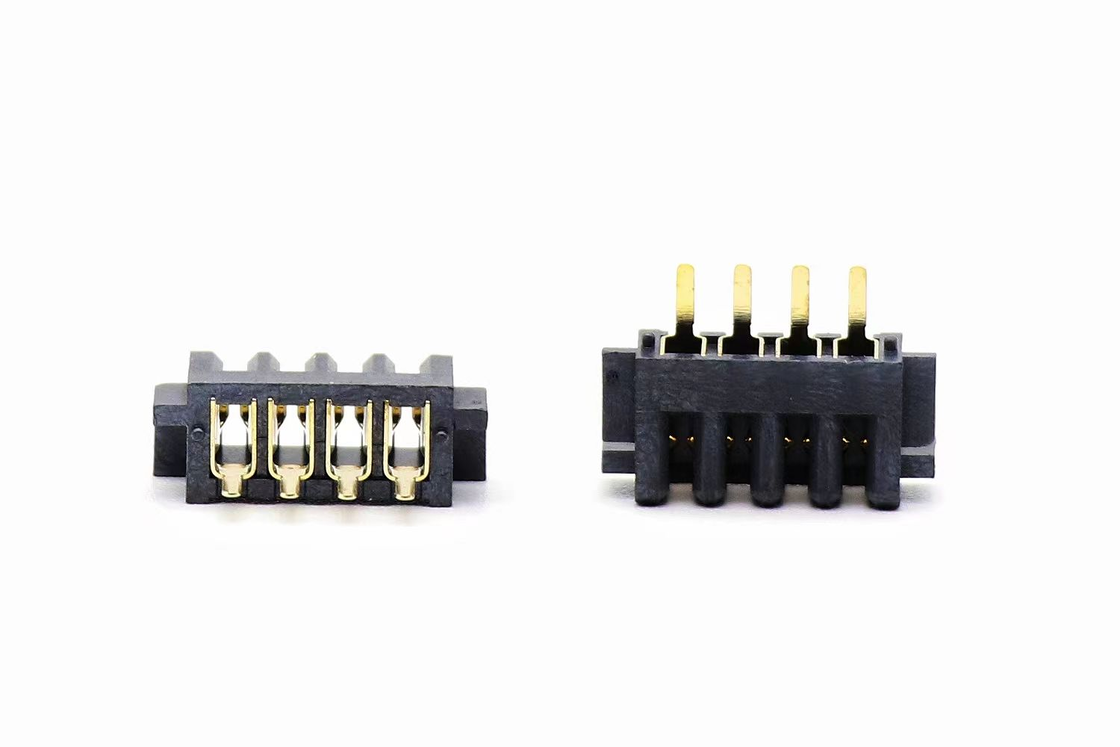

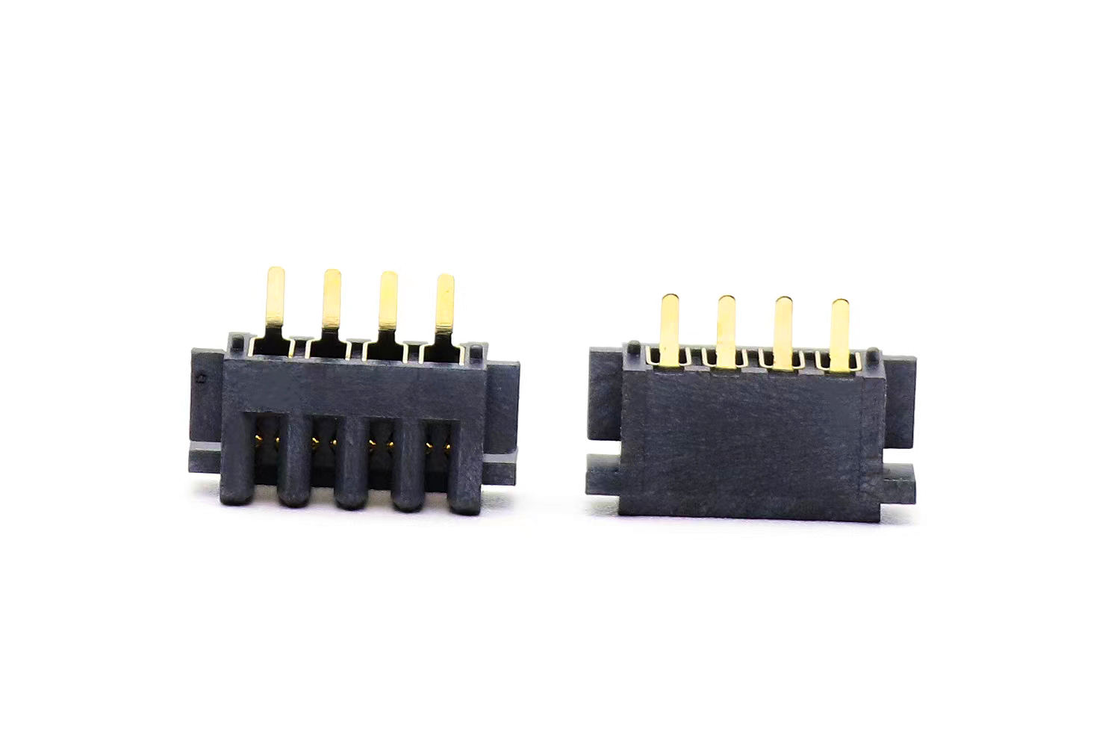

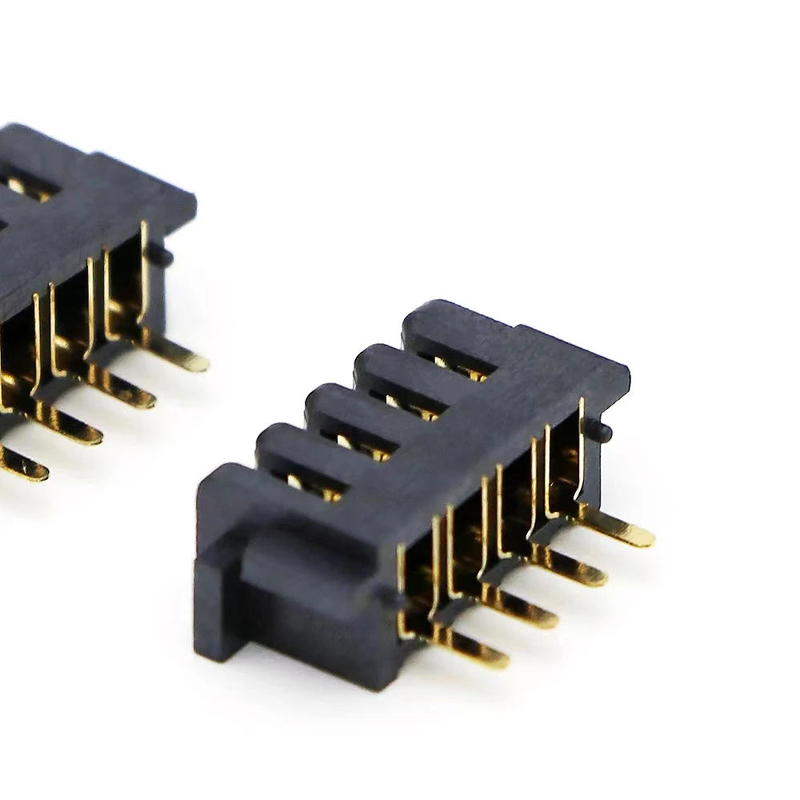

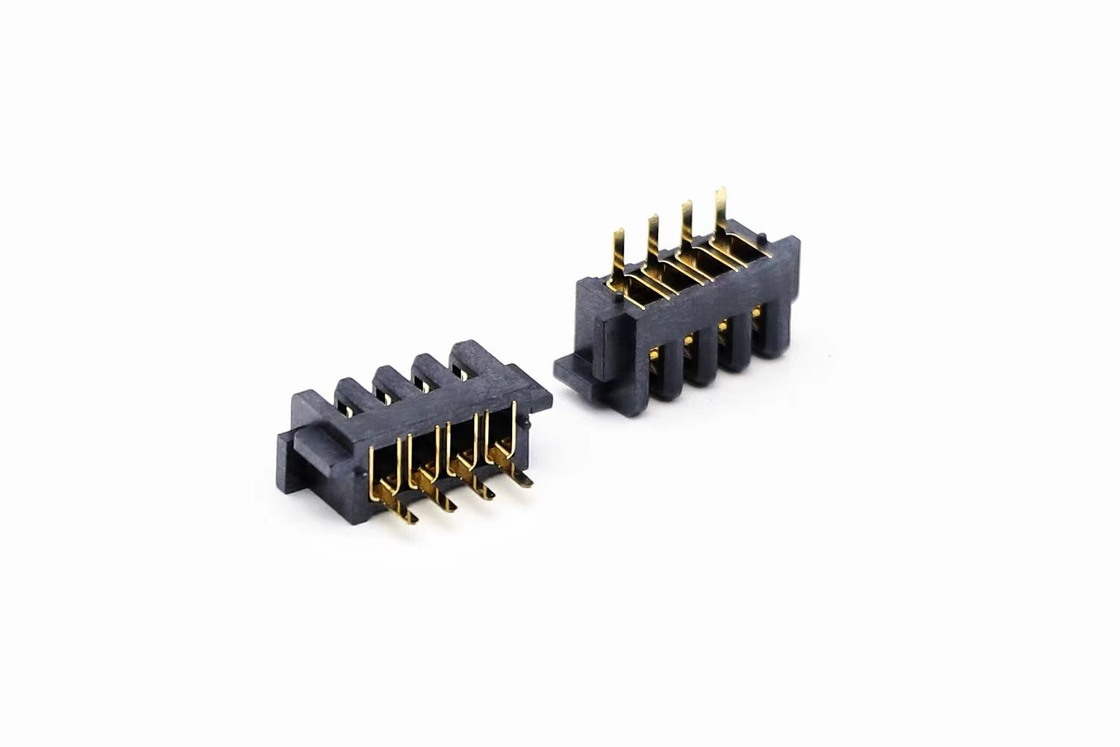

2.5mm Pitch Battery Connector Femminile Dorato 4P

Punti salienti

Compatta batteria SMT con presa femminile a 4 posizioni a passo di 2,5 mm, contatti in fosforo-bronzo placcati in oro, bassa resistenza al contatto, antiossidazione, fino a 5000 cicli di accoppiamento.Ottimizzato per i moduli delle batterie agli ioni di litio che forniscono potenza + temperature/segnalazione sullo spazio compatto del PCB. RoHS-compliant, supporta l'assemblaggio SMT standard, disponibile per la personalizzazione OEM/ODM.

Descrizione del prodotto

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

• 2.5 mm di passo centro-centro, contenitore femminile a 4 pin, montaggio SMT PCB
• Contatti a molla fosforo-bronzo con placcatura in oro: bassa resistenza al contatto, anti-corrosione e anti-ossidazione
• Struttura di contatto del fascio di molla: forza di contatto stabile, resistente alle vibrazioni e agli urti
• Isolatore ignifugio UL94-V0, eccellente resistenza al calore della saldatura a reflusso
• Fino a 5000 cicli di accoppiamento per scenari di frequente svincolo
• RoHS conforme; altezza del perno personalizzabile, spessore di placcaggio in oro e opzione chiave di polarizzazione
• Prestazione di spazio, adatta per la disposizione dei PCB di batterie compatte

Vantaggio del prodotto

1. Affidabilità dei contatti placcati in oro: Evitare la deriva di ossidazione; la resistenza al contatto rimane stabile anche dopo migliaia di inserimenti, riducendo la perdita di potenza e il rischio di punti caldi rispetto alle alternative placcate in stagno.
2. Geometria ottimizzata del fascio di molla: Pressione di molla costante contro il terminale maschio della batteria; buone prestazioni anti-vibrazioni per apparecchiature portatili e mobili, nessun calo di potenza intermittente.
3. Per la produzione: rigida coerenza dimensionale per la produzione in serie SMT ad alto volume; basso tasso di saldatura difettosa.
4. Flessibilità della progettazione: supporto di modifica dell'altezza di contatto, dello spessore dell'oro e aggiunta della chiave di polarizzazione; rapida trasformazione di campioni per la convalida del progetto.
5. Competitività in termini di costi: Fornitura diretta in fabbrica, prestazioni equivalenti a quelle di controparti di marchi famosi con un costo totale di proprietà migliore per gli ordini di massa.

Applicazione

• Elettronica di consumo portatile: terminali portatili, apparecchiature POS, scanner
• Accumulatori agli ioni di litio: moduli di batterie multicellulari con segnale di temperatura
• Hardware per la casa intelligente: serrature intelligenti, dispositivi medici portatili
• Strumenti industriali portatili, registratori di dati
• Potenza ausiliaria del robot, batterie periferiche dei droni
• Dispositivi IoT indossabili e di piccole dimensioni alimentati a batteria

Opzioni di personalizzazione

1. Logica del conteggio dei pin: 4P per la fornitura simultanea di potenza + segnale di temperatura/equilibrio della batteria; selezionare 2P solo per la potenza pura senza segnale di rilevamento.
2. Opzione di placcaggio in oro: scegliere la versione placcata in oro se il dispositivo funziona in ambiente umido/spruzzo di sale o richiede frequenti accoppiamenti; alternativa placcata in stagno disponibile per progetti di connessione statica a basso costo.
3. Nota sul layout del PCB: Riservare spazio sufficiente intorno all'alloggiamento del connettore; seguire rigorosamente la curva di temperatura di riflusso raccomandata per evitare la deformazione plastica.
4. Controllo delle coppie di accoppiamento: Verificare la dimensione, l'altezza e l'altezza del contatto della batteria maschile prima di finalizzare la progettazione; l'accoppiamento a marchio misto può causare un coinvolgimento incompleto.
5. Deratificazione corrente: Derate 30 per cento di corrente in ambiente di lavoro ad alta temperatura (> 60 °C) per un'affidabilità a lungo termine.
