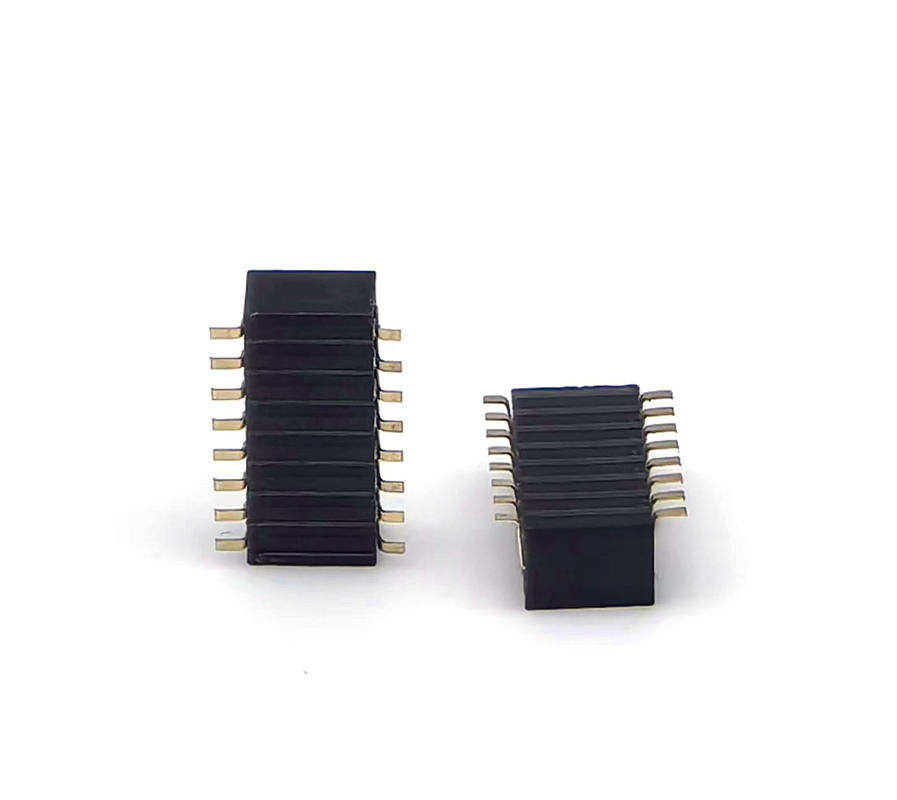

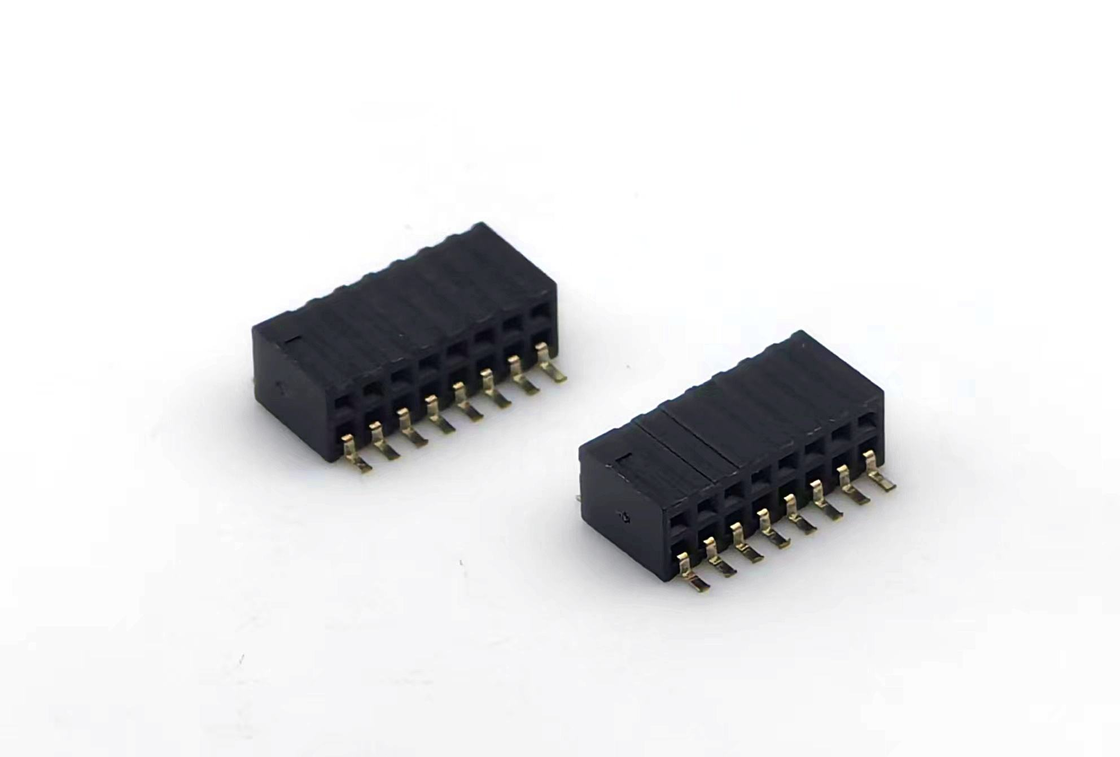

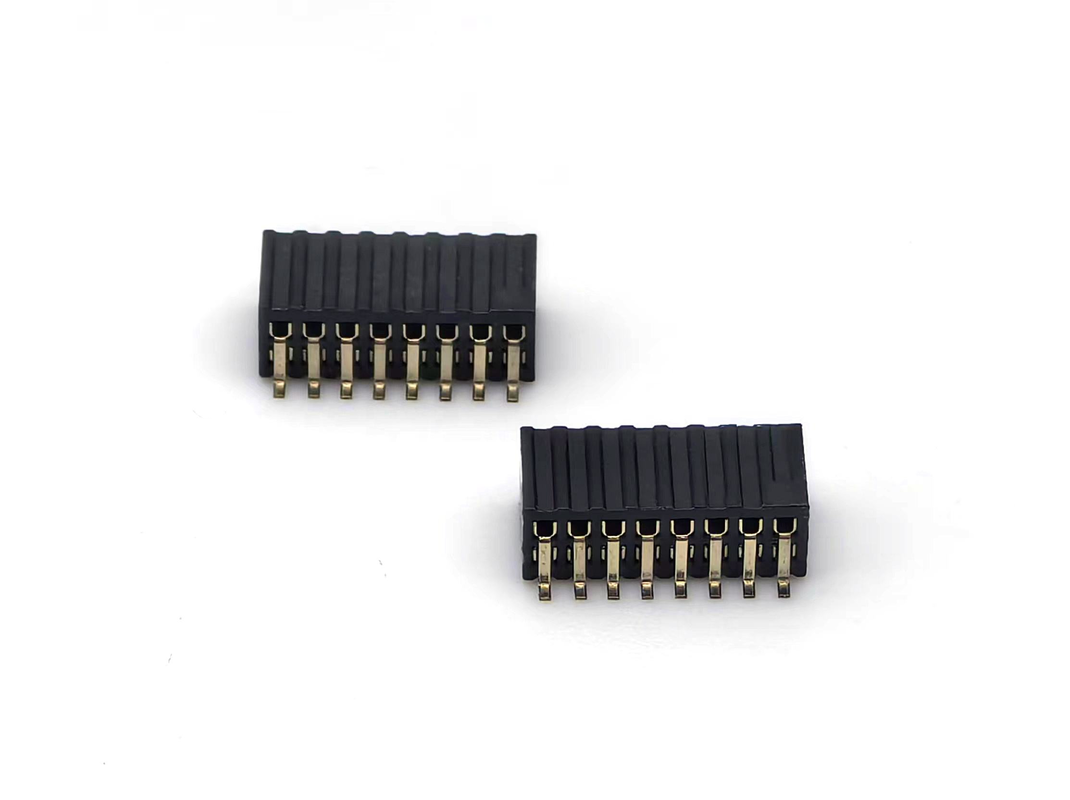

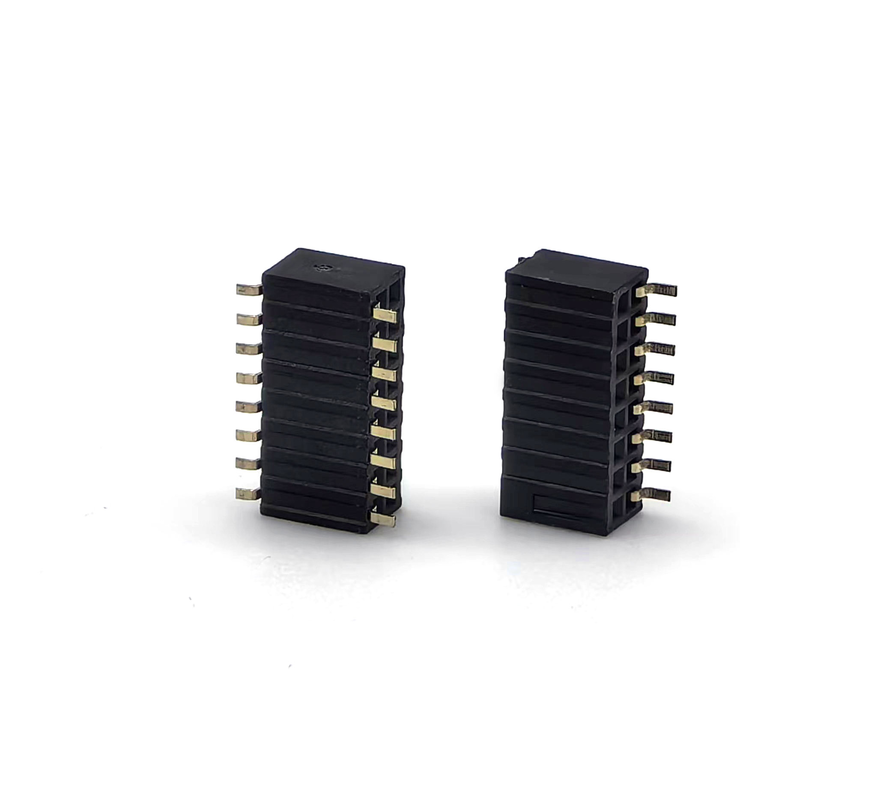

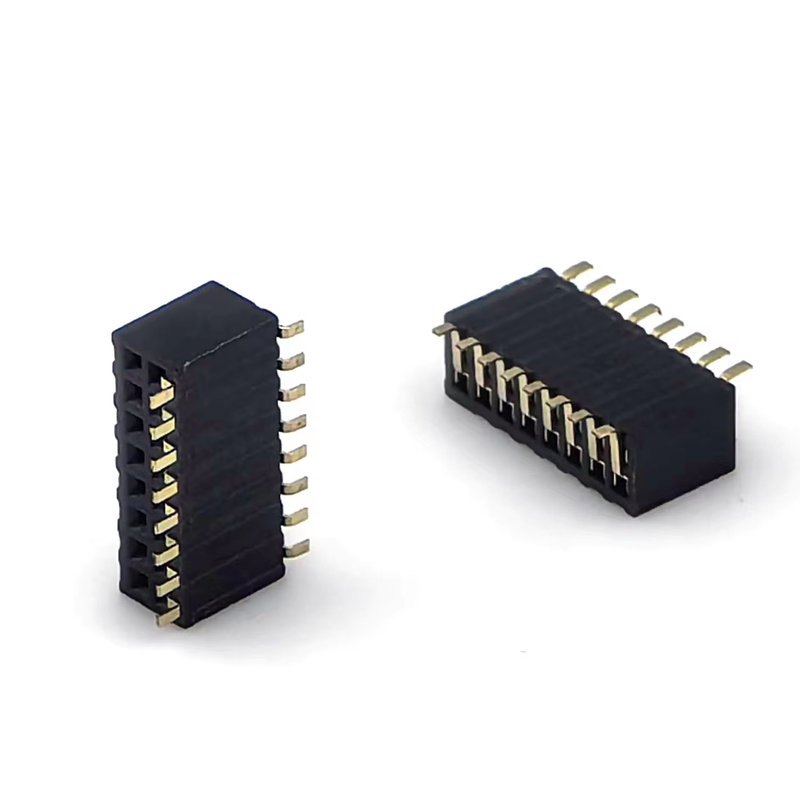

1.27mm Pitch Female Header Connector doppia fila di ingresso laterale SMT PCB Adapter Contatto in ottone Alloggiamento in nylon H3.45mm 2*8P

Punti salienti

• Disegno a doppia fila SMT a ingresso laterale, basso profilo H3.45mm, consente di risparmiare spazio su PCB verticali per assemblaggi impilati
• 1.27 mm di passo sottile (0,050"), layout ad alta densità 2*8P per una connessione di segnale da scheda a scheda compatta
• Contatto in ottone + alloggiamento in nylon UL94V-0, conducibilità stabile, rilievo di saldatura compatibile con la produzione SMT completamente automatica
• Disponibile confezionamento a nastro e bobina, per la produzione in serie; conforme a RoHS e REACH
• Varianti di rivestimento personalizzato e di conteggio di pin supportate per progetti di ingegneria di prototipi e ordini in volume

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Orientazione orizzontale di accoppiamento a ingresso laterale, ideale per i requisiti di struttura meccanica a inserimento laterale
2. Configurazione a doppia fila 2 * 8P, passo di 1,27 mm, impronta compatta per massimizzare l'area utilizzabile del PCB
3. H3.45mm altezza di alloggiamento controllata, tolleranza dimensionale costante per l'impilazione precisa dei PCB
4. Leghe di contatto in ottone ad alta elasticità, resistenza al contatto stabile alle vibrazioni e agli urti minori
5. Cassa in nylon UL94V-0 ritardante della fiamma, resistente al ciclo termico di reflusso SMT standard
6. Termini SMT con ali di gabbiano, con imballaggio a nastro e bobina per la produzione automatica di pick-and-place
7. Materiale conforme alla RoHS; opzioni di placcaggio in oro lampante, oro selettivo e stagno per diversi gradi di affidabilità
8. Disponibile su richiesta per prevenire la dismaturazione inversa

Vantaggio del prodotto

1. Vantaggio strutturale di ingresso laterale: Risolve i problemi di progettazione in cui non è possibile installare le testate verticali per l'ingresso in alto; il plug-in laterale orizzontale si adatta allo spazio interno ristretto del contenitore.
2. Densità e fabbricabilità equilibrate: 1,27 mm di passo consente l'inoltro del segnale ad alta densità, ancora compatibile con le linee di produzione SMT standard, senza necessità di aggiornamento di attrezzature speciali.
3. Performance di contatto del ottone: Buona conduttività elettrica e forza di ritenzione della molla, mantiene l'integrità del segnale stabile in scenari di vibrazioni moderate.
4. Altezza controllata H3,45 mm: L'altezza fissa dell'alloggiamento elimina il rischio di deviazione dell'altezza di impilamento per i moduli impilati a più schede.
5. Servizio di approvvigionamento flessibile: Supporta prove di campionamento, modifica del numero di pin e personalizzazione del rivestimento; funge da alternativa conveniente agli equivalenti internazionali di marca.
6. Imballaggi pronti per la produzione: la fornitura di nastro e bobina corrisponde direttamente al flusso di lavoro del pick-and-place, riducendo il tasso di difetti di assemblaggio per la produzione di massa.
7.


Applicazione

• Moduli di controllo industriali e apparecchiature integrate per una sola scheda
• Gateway IoT edge, schede di interconnessione dei sensori
• Apparecchiature di rilevamento mediche ausiliarie portatili
• Interconnessione interna dello strumento di prova e misura
• Elettronica di consumo portatile e indossabile intelligente
• Sub-board ausiliari di comunicazione, connessione all'interfaccia di debug JTAG

Opzioni di personalizzazione

1. Counterpart di accoppiamento: deve essere selezionata la testa maschile a doppio filato di 1,27 mm; verificare la compatibilità delle dimensioni meccaniche per l'accoppiamento a ingresso laterale.
2. Ricordo per lo scenario di applicazione: questo connettore è ottimizzato perTrasmissione a livello di segnale, non destinati alla trasmissione di corrente ad alta potenza.
3. Regola di selezione del rivestimento: ambiente normale interno → rivestimento in stagno; esigenza di resistenza alle vibrazioni/longhezza di vita → luccicante oro; dispositivo per ambienti difficili → specificare uno spessore d'oro personalizzato.
4. Controllo dello spazio meccanico: verificare la distanza di accoppiamento laterale orizzontale all'interno dell'alloggiamento per evitare la collisione dell'alloggiamento dopo il montaggio.
5. Impressione di PCB: applicare rigorosamente la corrispondente impronta SMT di ingresso laterale; un layout improprio della pad causerà cortocircuiti di saldatura o circuiti aperti.
6. Modalità di produzione: per la produzione in serie, scegliere l'imballaggio a nastro; i prototipi di piccoli lotti possono scegliere l'imballaggio a tubo.
