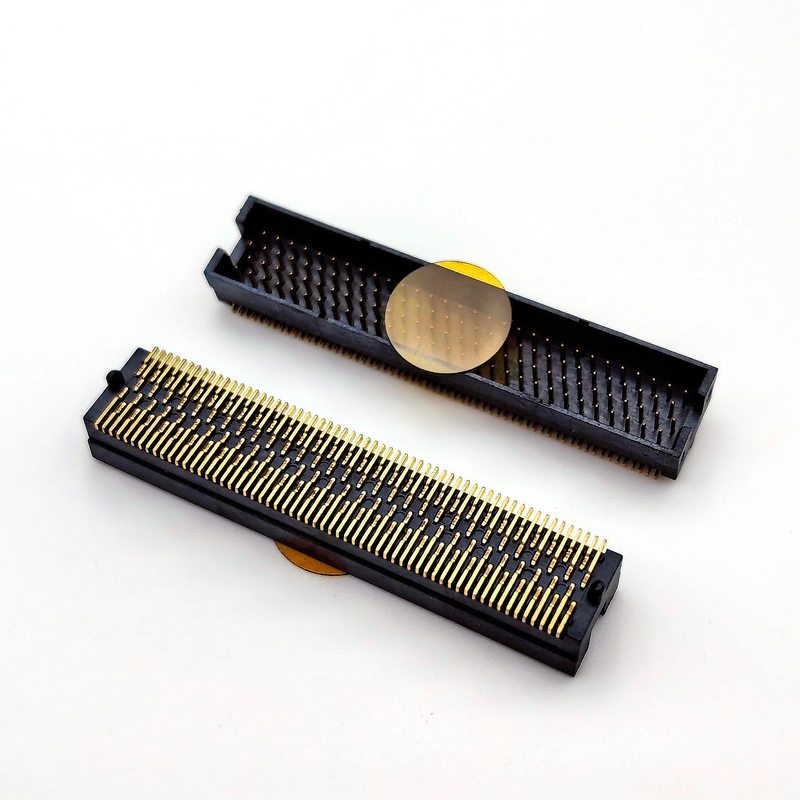

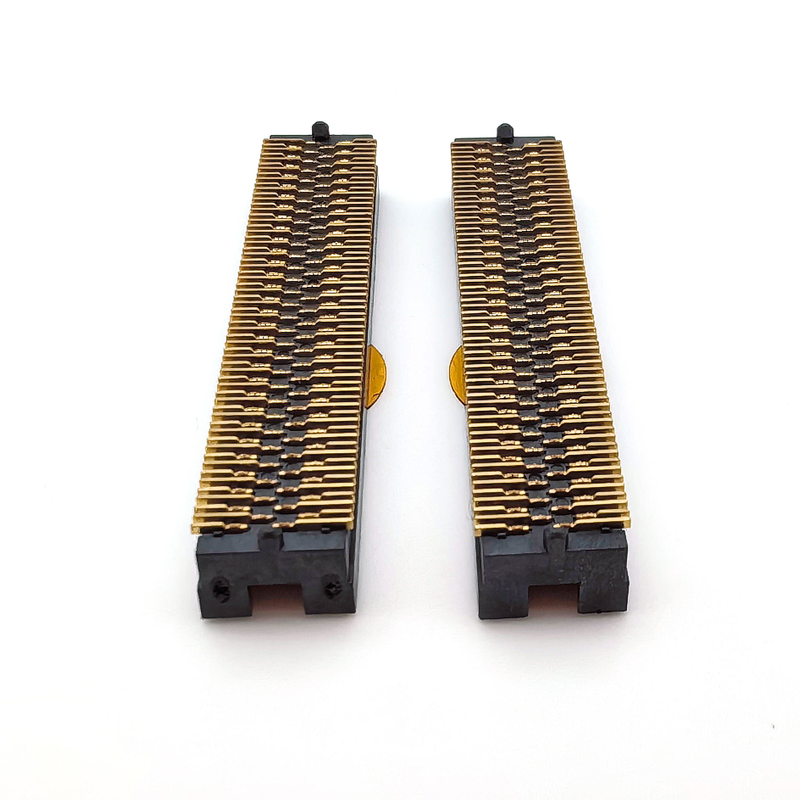

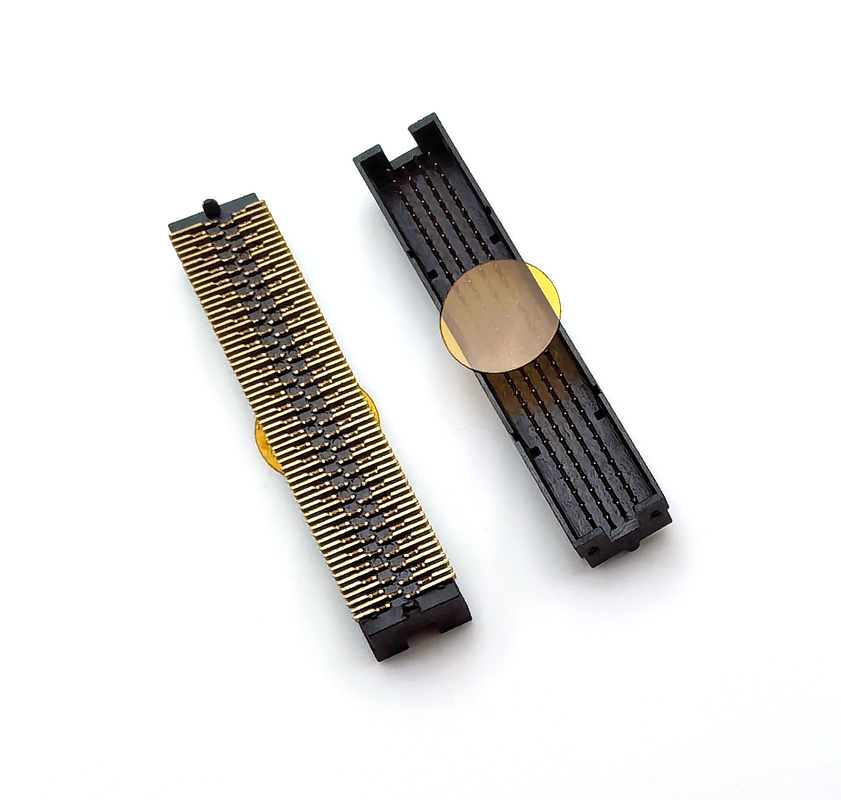

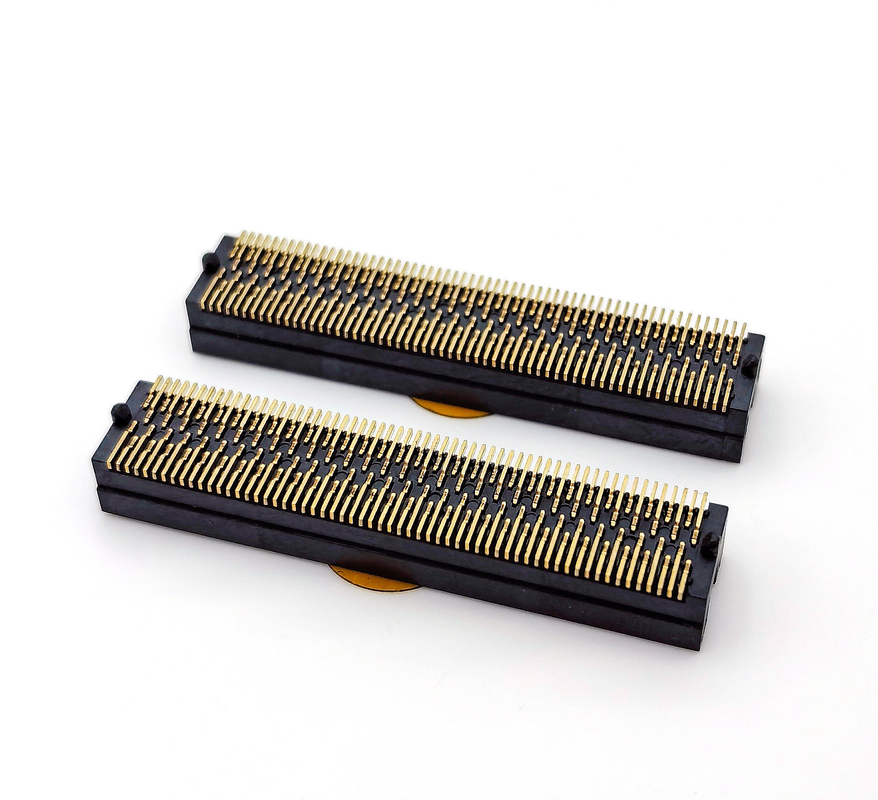

1.27mm Connector di comunicazione femminile 4x25P H5.08 SMT Tipo Y Oro pieno 1u Per PCBA

Punti salienti

• 1.27mm recipiente femminile di tipo Y di passo sottile, 4×25P layout ad alta densità, altezza di impilazione H5.08mm per interconnessione PCB-to-board compatta
• 1μm di placcatura in oro su base di nichel, corrente stabile di 2,4A per pin e tensione nominale di 200V per trasmissione mista di segnale e bassa potenza
• Disegno per il montaggio in superficie SMT, isolante ad alta temperatura nero, confezionamento a nastro rotolo, raccolta diretta per le linee di montaggio SMT ad alta velocità
• Struttura ottimizzata del fascio di contatto a forma di Y: minore forza di inserimento, resistenza al contatto stabile, prestazioni anti-vibrazioni per hardware industriale incorporato

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Struttura di contatto a molla di tipo Y: forza di inserimento-estrazione moderata, buona resistenza agli urti e alle vibrazioni, mantenere bassa e stabile resistenza al contatto in un ambiente a vibrazione a lungo termine
2. 4 righe × 25 pin di alta densità, passo di 1,27 mm, altezza di impilazione H5,08 mm, risparmia prezioso spazio di layout PCB
3. 1 μm di rivestimento in oro completo sulla zona di contatto, antiossidazione, eccellente conduttività, riduzione dell'attenuazione del segnale per il funzionamento a lungo termine
4. Terminazione di montaggio in superficie SMT, alloggiamento in plastica nera resistente alle alte temperature, processo di saldatura a passaggio senza deformazione
5. Imballaggio a nastro rotolo, nastro portante standard, montaggio automatico della massa di supporto, errore di caricamento manuale di taglio e costo del lavoro
6. RoHS & REACH conforme; numero di perni personalizzabile, spessore del rivestimento e teste di localizzazione meccaniche su richiesta

Vantaggio del prodotto

1. differenziazione di contatto del raggio Y: Rispetto alle normali prese SMT a braccio retto, il fascio di contatto a forma di Y fornisce un contatto multipunto, migliora le prestazioni anti-scioglimento sotto vibrazione,riduce il rischio di guasti sul campo per le attrezzature industriali
2. 1 μm di contatto con oro intero: distinto dalle alternative economiche all'oro flash; uno strato uniforme di oro evita la corrosione da contatto, mantiene l'integrità del segnale per l'hardware di comunicazione di lunga durata
3. Disegno ad alta densità 4×25P: Concentra i collegamenti di segnale multicanale in un'impronta PCB limitata, aiuta gli ingegneri a ridurre le dimensioni dell'intera macchina
4. Rulli a rotoli pronti per la produzione in serie: Nessun ordinamento manuale del tubo, adattamento alla produzione SMT ad alto volume, riduzione dei costi di assemblaggio e miglioramento del throughput
5. Controllo rigoroso della consistenza: Tolleranza dimensionale stabile, buona coplanarità per i perni SMT, riduzione del tasso di mal-soldatura nella produzione di massa

Applicazione

• Apparecchiature di comunicazione: moduli di comunicazione industriali, unità di accesso alla rete, schede di commutazione del segnale
• Controllo industriale: schede periferiche PLC, moduli di aggregazione dei sensori, controller di automazione di fabbrica
• Sistema incorporato: scheda madre industriale, hardware per l'edge computing
• IoT e hardware intelligente: apparecchiature di raccolta di segnali ad alta densità
• Elettronica medica (non impiantistica): strumento di prova e di misurazione connessione interna a bordo

Opzioni di personalizzazione

1. Confermare l'altezza di impilazione: H5,08 mm definisce lo spazio tra le schede; verificare la distanza meccanica tra due PCB prima di selezionare.
2. Controllo elettrico: a un solo pinno massimo 2,4 A / 200 V; non superare il valore nominale per i circuiti di segnale a potenza mista.
3. Parte di accoppiamento: deve essere accoppiata con un passo di 1,27 mm corrispondente alla testa maschile; un passo non corrispondente causerà danni agli spilli e un scarso contatto.
4. Modalità di assemblaggio: scegliere questa versione a rullo se si eseguono linee SMT completamente automatiche; possiamo fornire imballaggi per tubi per piccoli lotti di costruzione di prototipi.
5. Nota di rivestimento: l'oro da 1 μm si adatta a scenari industriali/comunicazionali con una lunga durata di vita; per progetti a basso costo, consultateci per i numeri di parti alternative.
6. Ambiente meccanico: se il dispositivo è sottoposto a forti vibrazioni, confermare che il PCB aggiunge i boss di localizzazione per rafforzare il fissaggio del connettore.
