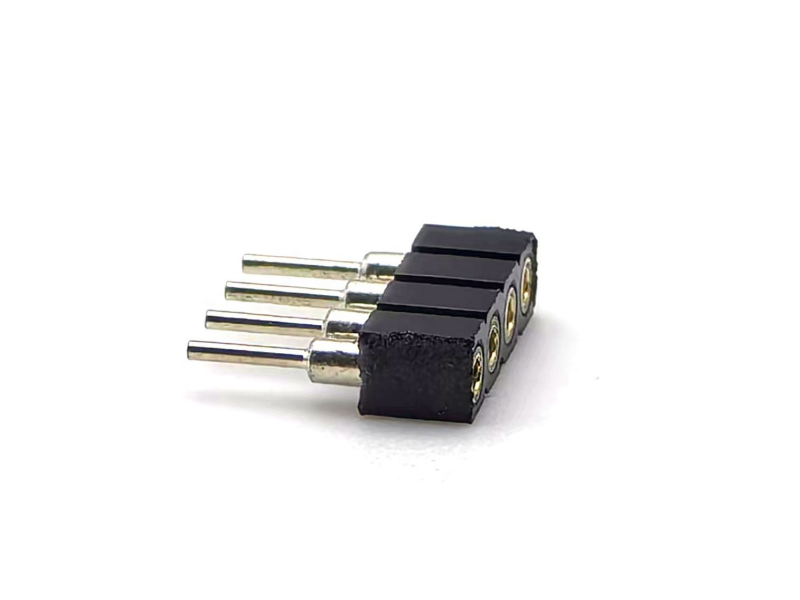

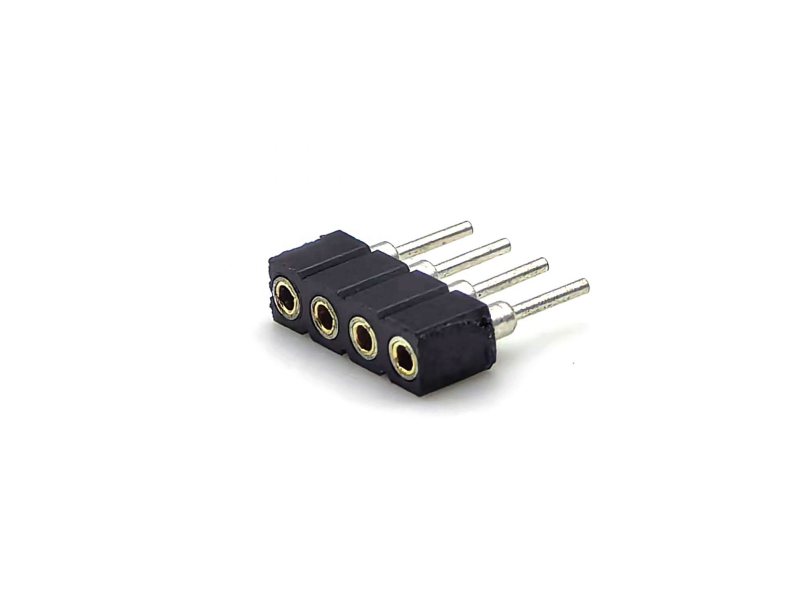

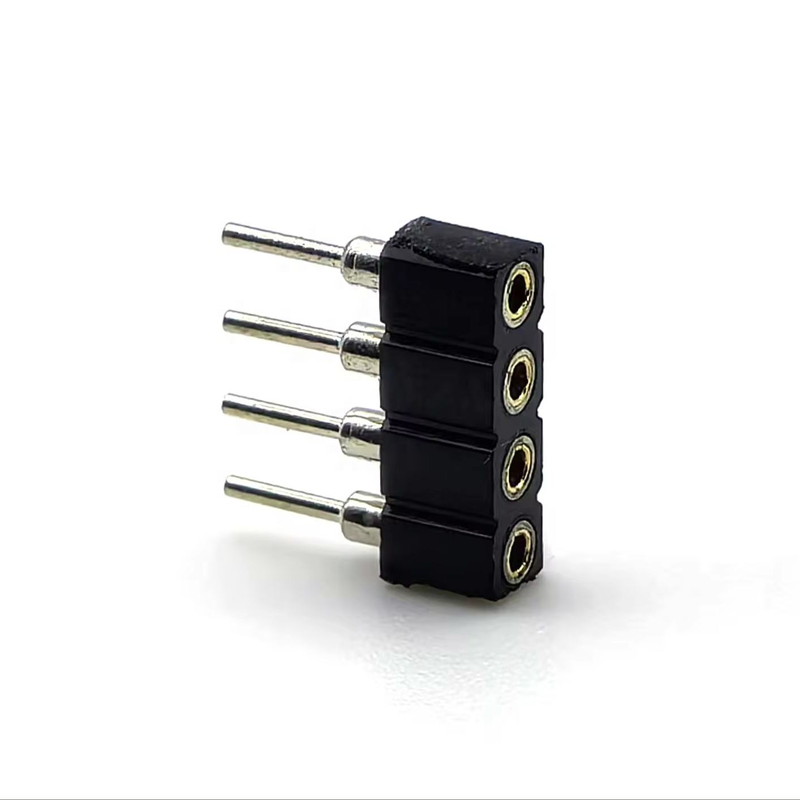

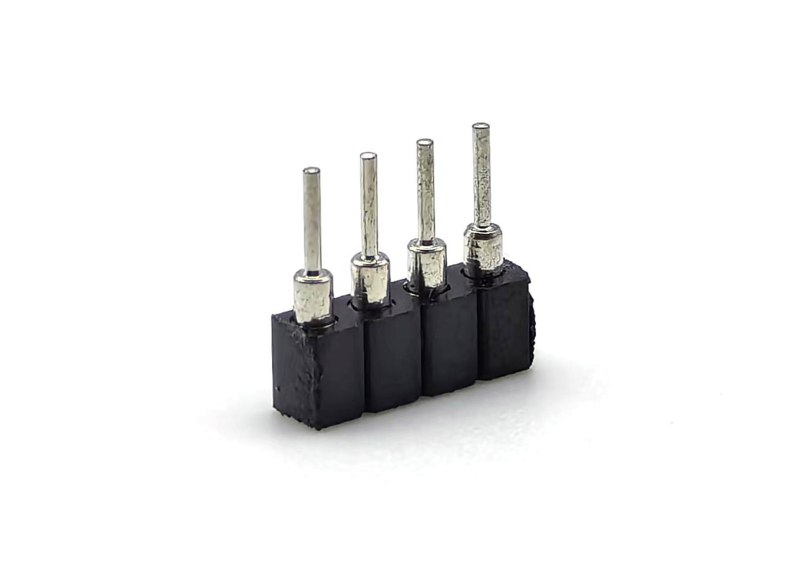

2.54mm Pitch DIN ottone femmina connessione di intestazione rotonda PPS alloggiamento H3.0mm 1 * 4P per PCBA

Punti salienti

• Contatti femminili di ottone rotondo standard DIN, forza di fissaggio stabile per il collegamento a PCB soggetti a vibrazioni
• Alloggiamento PPS ad alta temperatura H3.0mm basso profilo, ritardante della fiamma UL94V-0, resistente alla deformazione del calore della saldatura
• 2.54 mm di passo universale, 1*4P singola fila, di potenza nominale 3A /600V, adatto per segnale e interconnessione board-to-board a bassa potenza
• Tolleranza dimensionale costante, compatibile con le principali testate maschili da 2,54 mm, opzioni multi-plating disponibili
• RoHS & REACH, fornitura stabile in volume per la produzione di massa industriale e integrata

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Contatto femminile rotondo in ottone lavorato, diametro interno uniforme, pressione di contatto stabile sotto vibrazione e oscillazione della temperatura
2. Cassa in plastica ad alta temperatura PPS, bassa altezza di impilazione H3.0mm, grado di incendio UL94V-0, anti-deformazione durante la saldatura
3. Scala standard di 2,54 mm, layout a riga singola 1*4P, facile design dell'impronta PCB
4. Con potenza nominale di 3 A per contatto, tensione dielettrica di 600 V, maniglie di segnale misto e circuiti a bassa potenza
5. Montaggio di PCB per foro, forte ritenzione meccanica dopo la saldatura
6. Rivestimento a contatto personalizzabile: stagno, nichel, oro lampante per le diverse esigenze di resistenza alla corrosione
7. RoHS / REACH conforme, cicli di accoppiamento meccanico di grado industriale ≥ 500 volte

Vantaggio del prodotto

1. Cassazione ad alta temperatura PPS vs PA66/PBT ordinaria: Migliore prestazione anti-warp nella saldatura a onde; meno parti rifiutate durante l'assemblaggio di massa
2. Sottili femminili di ottone rotondo standard DIN: forza di fissaggio più uniforme rispetto ai contatti stampati; minor rischio di segnale intermittente sotto vibrazione, adatto alle apparecchiature industriali
3. H3.0 mm di altezza di basso profilo: risparmia spazio di impilamento verticale per moduli PCB compatti incorporati
4. 600 V di tensione elevata: supera le normali teste femminili da 250 V, supporta la connessione di linee di alimentazione ausiliarie a bassa potenza oltre alla trasmissione del segnale
5. Interoperabilità completa: accoppiamento diretto con intestazioni maschili da 2,54 mm, non è richiesta alcuna parte di accoppiamento speciale, facile approvvigionamento BOM
6. Scelta flessibile del rivestimento: costo di equilibrio e requisiti di antiossidazione per scenari di consumo, industriali e di attrezzature di prova

Applicazione

• Dischi di controllo industriali, moduli periferici PLC
• Sistemi integrati, computer mono-board, schede di sviluppo e di prova
• Gateway IoT, interconnessione interna del modulo sensore
• Strumenti e apparecchiature di misura
• Interfaccia del segnale ausiliario di alimentazione
• Equipaggiamento di automazione connessione interna PCB
• Moduli di segnale medici non critici

Opzioni di personalizzazione

1. Confirmare il passo rigorosamente come2.54 mm; verificare l'impronta di PCB prima di ordinare; non miscelare l'uso con parti con passo di 2,0 mm / 1,27 mm.
2. Scelta dell'altezza: selezionare H3.0 mm quando il libero verticale è limitato; su richiesta supportiamo altezze di alloggiamento alternative.
3. Distinguere il tipo di contatto: selezionare questopresa femminile rotondase l'ambiente di lavoro presenta vibrazioni; le teste femminili a contatto quadrato sono più adatte per scenari statici di consumo esclusivo.
4. Suggerimento di rivestimento:
   • Placcaggio di stagno: conveniente per i prodotti di consumo statici per interni
   • Placcaggio in oro lampo: preferito per il punto di prova, frequente disconnessione, ambiente di lavoro ad alta umidità
5. Limite di potenza elettrica: non superano 3 A per perno di corrente continua; per i circuiti ad alta potenza, passare a una serie di connettori ad alta corrente.
6. Montaggio: questo modello è di tipo THT per fori; contattateci se avete bisogno di una variante SMT per il montaggio superficiale.
