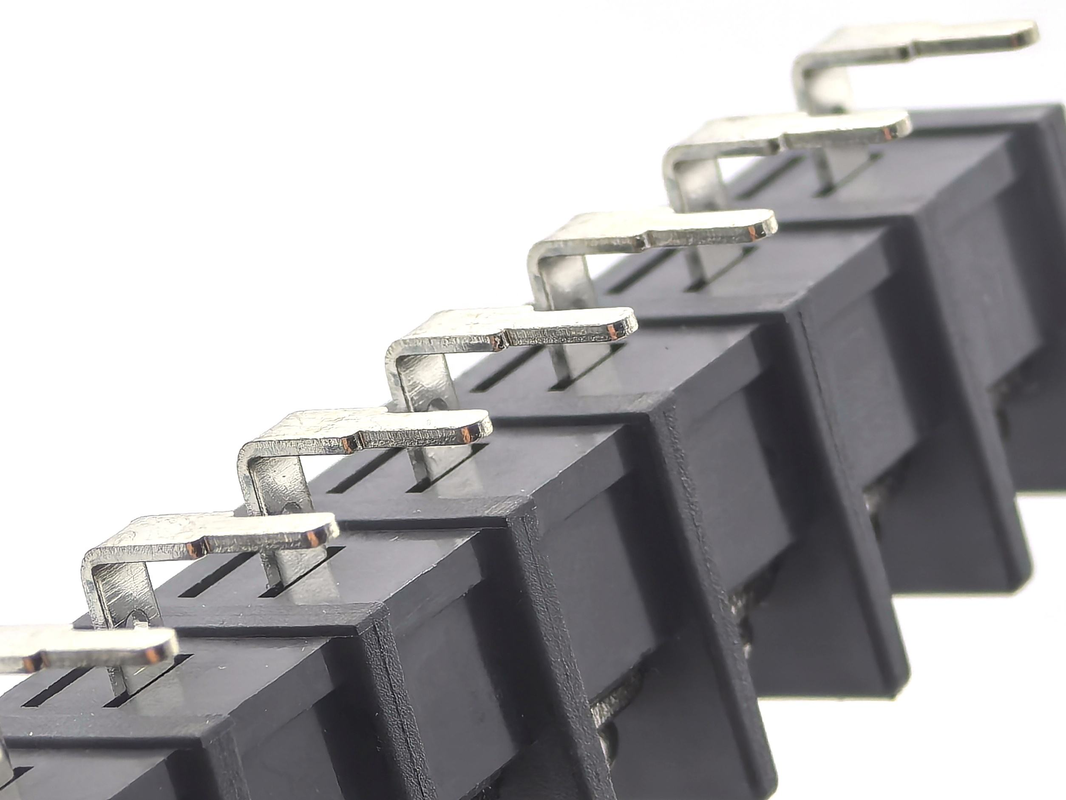

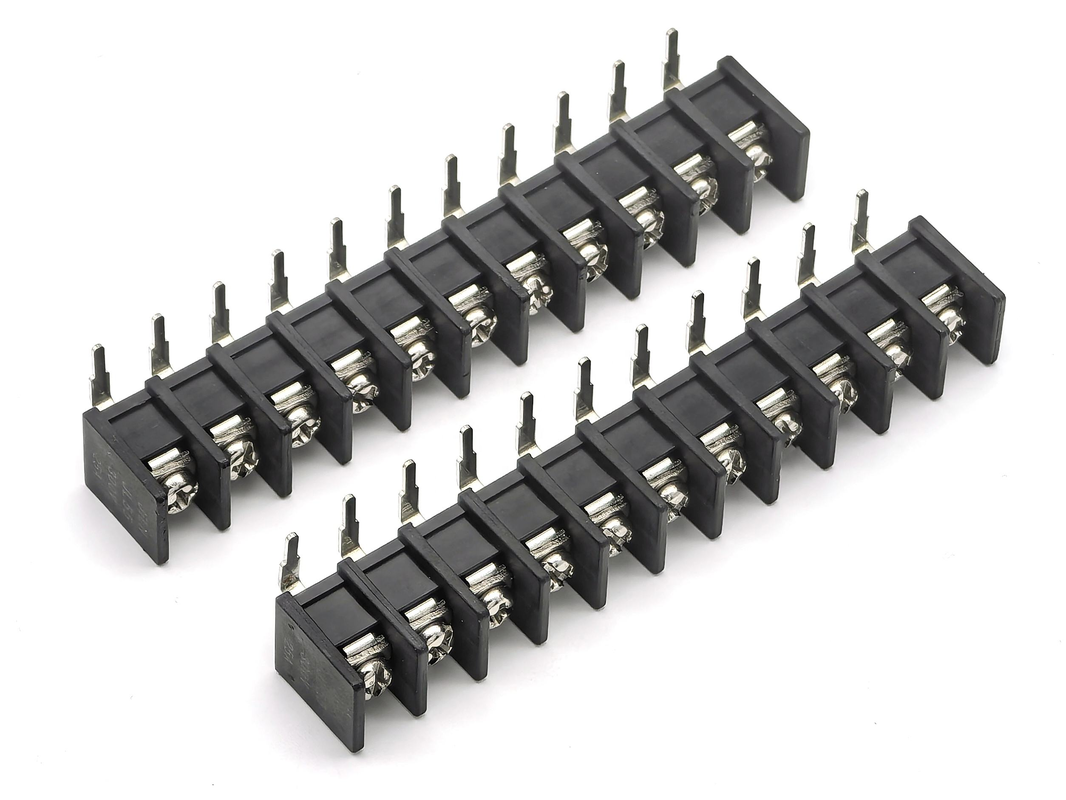

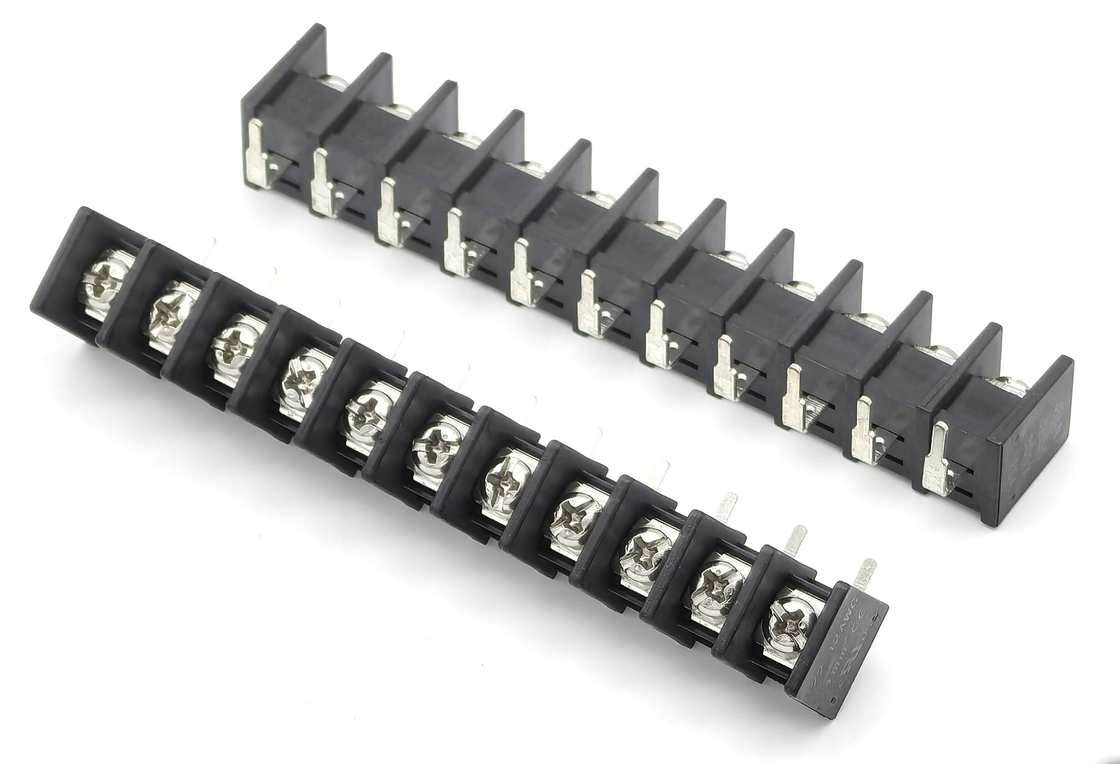

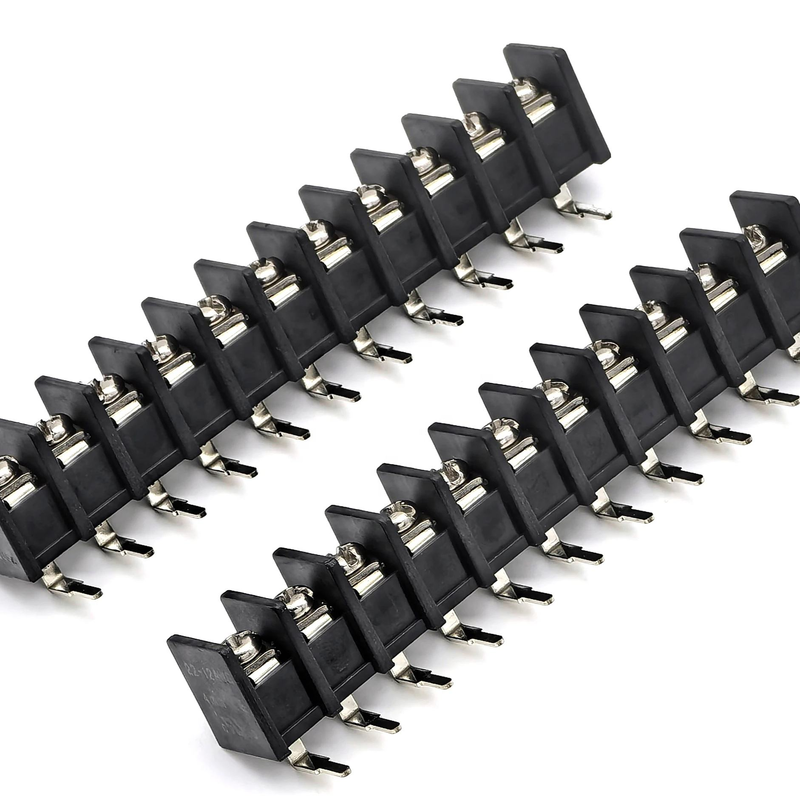

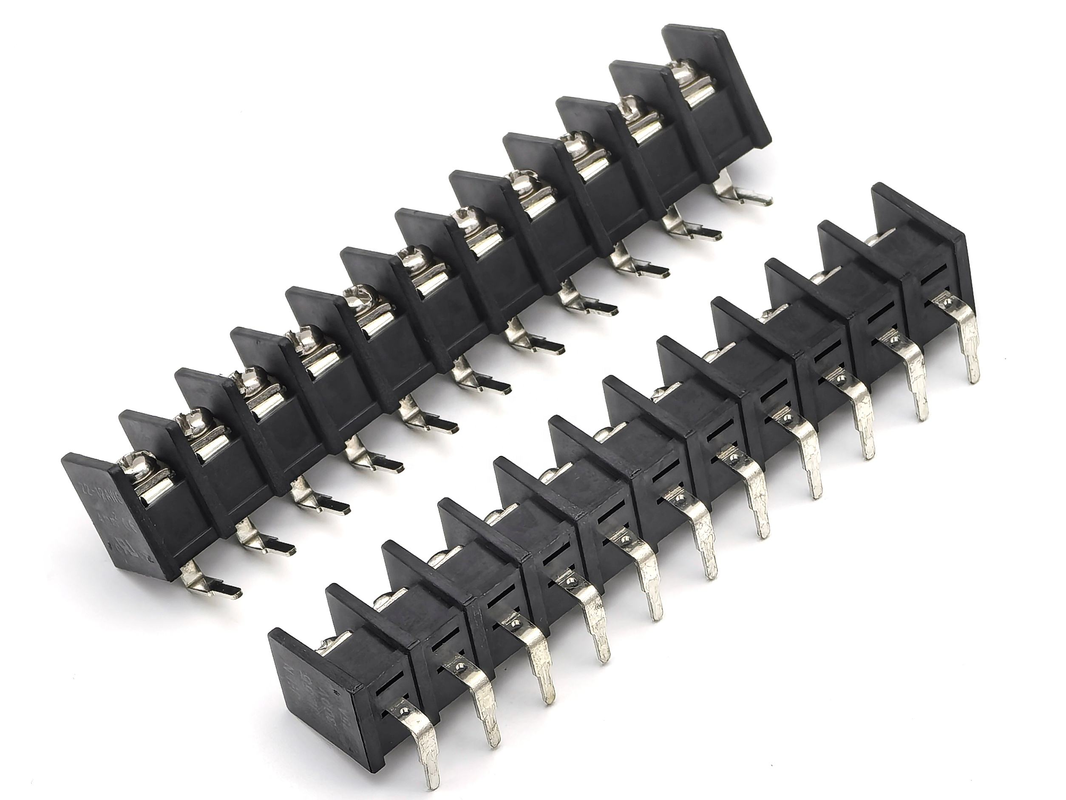

Blocchi terminali a barriera con passo 9,5 mm, DIP a 90 gradi, neri, 11P, materiale PA66, 300V 25A

9.5mm Barriera di passo Blocchi terminali DIP a 90 gradi Nero 11P PA66 Materiale 300V 25A

Punti salienti

• 9.5 mm di passo, 11 posizioni di 90 gradi DIP attraverso il blocco terminale di barriera del foro, PA66 UL94V-0 cassa nero
• 300V / 25A di potenza continua, retensione del filo sicura per i cablaggi PCB ad alta potenza
• Isolamento fisico di barriera tra poli per evitare il rischio di arco e cortocircuito
• Contatti in ottone placcato in stagno, con conduttività stabile, antiossidazione per una lunga durata di vita
• DIP standard, adatta all'assemblaggio SMT di massa/perforato; conforme a RoHS e REACH

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristica del prodotto

1. Struttura di isolamento della barriera: partizione fisica tra poli adiacenti, riduce al minimo il rischio di cortocircuito e arco in condizioni di lavoro ad alta potenza
2. Pini DIP ad angolo retto di 90 gradi: verticale sul PCB, accesso orizzontale al filo, risparmio di spazio in cima alla scheda
3. PA66 UL94V-0 alloggiamento ignifugo, eccezionale resistenza agli urti termici e meccanici
4. Vattone di contatto in ottone placcato in stagno e in acciaio placcato in nichel: bassa resistenza al contatto, anticorrosione, forza di fissaggio stabile in ambiente di vibrazione
5. Terminazione della pinza a vite: accetta filo stratificato/solido, facile montaggio e manutenzione sul campo
6. Configurazione fissa a 11 pin per l'integrazione di segnali di potenza multi-loop; disponibile un numero di poli personalizzabile
7. Materia prima conforme alla RoHS, soddisfa i requisiti ambientali industriali globali

Vantaggio del prodotto

1. Miglioramento della sicurezza: muro di barriera incorporato impedisce il sollevamento e l'arco, molto più sicuro dei normali blocchi terminali non barriera per circuiti multicanale ad alta corrente
2. Ottimizzazione del corpo lungo a 11 pin: progettazione in un pezzo in 11 posizioni, senza splicing di blocchi brevi multipli; ridurre l'impronta di PCB e il tasso di errore di assemblaggio
3. Clampaggio resistente alle vibrazioni: la pinza a vite M3 mantiene la pressione del filo stabile, adatta per apparecchiature con scosse e vibrazioni continue
4. Soluzione ad alta potenza conveniente: 25Performance corrente continua senza costi ridondanti eccessivi, performance di bilancio e bilancio BOM
5. Adatti all'assemblaggio: sistemazione standard di pin DIP a 90 gradi, compatibile con le linee di produzione tradizionali di saldatura a onde; non è richiesto alcun apparecchio speciale
6. Stabilità dell'offerta: produzione interna, volume di ordini di supporto, conferma di prelievo per modifiche personalizzate

Applicazione

• Dischi PCB per controllo industriale
• Fornitore di alimentazione di commutazione e unità di alimentazione del driver LED
• Apparecchiature di automazione e moduli di controllo dei relè
• Strumenti e apparecchiature di misura
• Pannello di controllo ausiliario di nuova energia
• Apparecchi elettrici per uso domestico di grande potenza
• Distribuzione di potenza multi-loop interna

Opzioni di personalizzazione

1. Confirmare l'impronta del PCB: verificare che il layout del DIP a 90 gradi corrisponda al pannello PCB prima della produzione in serie.
2. Derazione della corrente: quando la temperatura ambiente supera i 85 °C, una corrente di funzionamento inferiore a 20 A.
3. Selezione del filo: utilizzare filo di spessore 12-14 AWG per un funzionamento a pieno carico vicino a 25 A; non superare la sezione trasversale massima del filo.
4. Controllo della coppia: serrare la vite a 0,5 N·m; la coppia in eccesso crepa l'alloggiamento del PA66, la coppia inferiore provoca una connessione sciolta e genera calore.
5. Se l'11-pin non corrisponde al vostro progetto: supportiamo le versioni alternative con numero di polo 2P-24P di questa serie.
6. Per gli scenari di vibrazioni elevate: controllare la tenuta della vite dopo un lungo funzionamento come manutenzione di routine.

Processo personalizzato

1. Raccolta dei requisiti → 2. Valutazione tecnica e quotazione → 3. Revisione e conferma del disegno 3D → 4. Stampo / attrezzatura e prototipo → 5. Prova del campione (contact R, ritenzione, reflow) e approvazione → 6.Produzione di massa → 7QC finale e spedizione.
