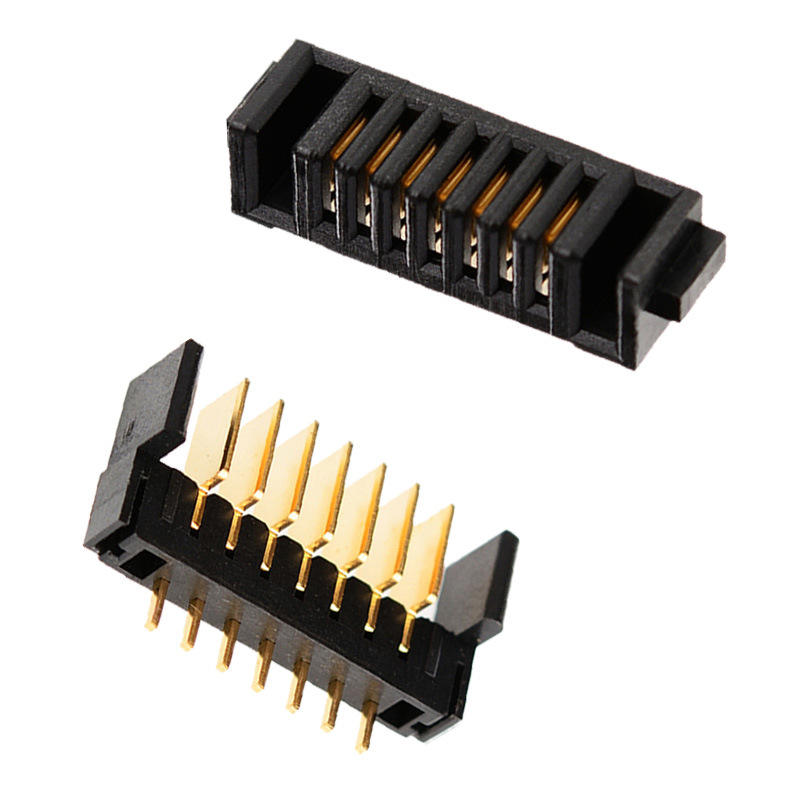

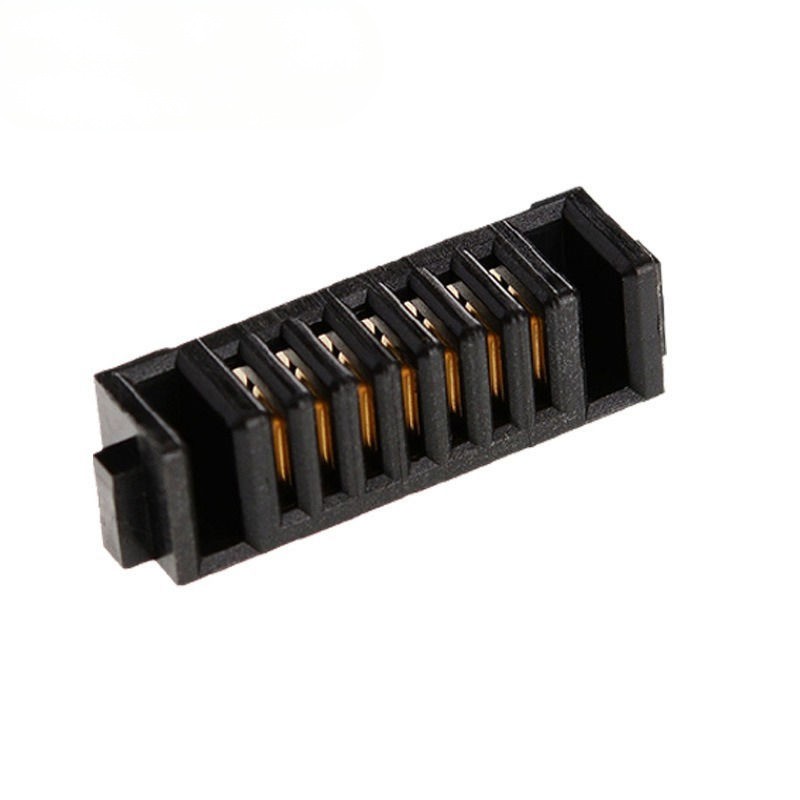

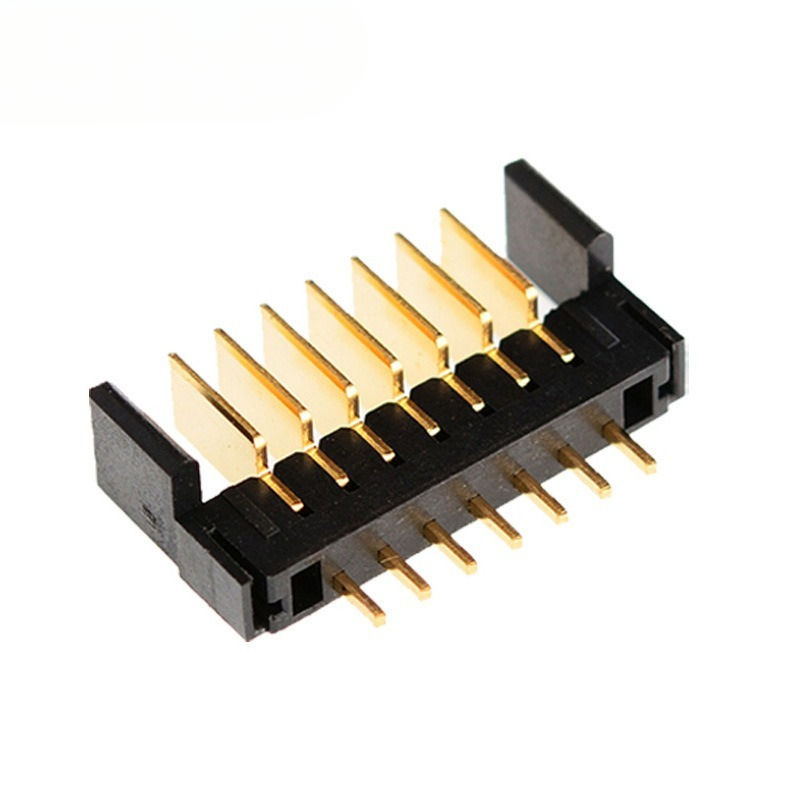

Porta batteria connettore serratura impronte digitali a 7 pin, lama a innesto con passo 2,0 mm, materiale PBT, contatti in bronzo fosforoso

Connettore per batteria con blocco a impronte digitali a 7 pin, passo 2,0 mm, lama a innesto, materiale PBT, contatti in bronzo fosforoso

Evidenziare

• Batteria a lama a innesto a 7 pin con passo 2,0 mm, su misura per moduli batteria al litio per serrature a impronte digitali
• Puntali di contatto in bronzo fosforoso, pressione elastica stabile, bassa resistenza di contatto contro vibrazioni e disconnessioni per caduta
• Alloggiamento in PBT UL94-V0, resiste agli shock termici della saldatura a onda, anti-deformazione sotto cicli di temperatura interna
• Struttura di protezione anti-inserimento errato, previene danni da inversione di montaggio della batteria per linee di produzione di massa di serrature intelligenti
• Conforme a RoHS, prestazioni costanti per progetti OEM e ODM di serrature intelligenti ad alto volume

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristica del prodotto

1. Struttura a lama a innesto a 7 posizioni, passo 2,0 mm, accoppiamento diretto batteria-lama, nessun cablaggio aggiuntivo necessario
2. Contatti in bronzo fosforoso C5191, buona ritenzione elastica, resiste al rilassamento dopo migliaia di cicli di inserimento-estrazione
3. Alloggiamento in PBT nero (UL94-V0), adatto al processo di saldatura a onda, stabilità dimensionale sotto fluttuazioni di temperatura
4. Protezione anti-inserimento errato integrata, a prova di errore meccanico per evitare l'inserimento inverso della batteria
5. Pin per PCB a foro passante, ancoraggio solido per saldatura, anti-allentamento sotto vibrazione del movimento meccanico della serratura della porta
6. Geometria ottimizzata del puntale di contatto, minore riscaldamento sotto alimentazione continua in standby della serratura intelligente e corrente di picco di scarica del motore
7. Conforme a RoHS e REACH, supporta imballaggi in vassoio/sacchetto per grandi lotti per linee di assemblaggio SMT/foro passante

Vantaggio del prodotto

1. Ottimizzato per serrature intelligenti: Geometria lama-contatto ottimizzata per scenari di sostituzione batteria serratura a impronte digitali; forza di contatto calibrata per prevenire interruzioni di corrente intermittenti causate da vibrazioni di chiusura della porta.
2. Superiorità della molla in bronzo fosforoso: Migliore resistenza al rilassamento dello stress rispetto all'ottone; mantiene prestazioni di contatto stabili dopo una sostituzione ripetuta della batteria a lungo termine.
3. Stabilità termica del PBT: Resiste alla deformazione dell'alloggiamento durante la saldatura a onda; evita lo spostamento dei pin, che porta a una saldatura scadente nella produzione di massa.
4. Design meccanico a prova di errore: La funzione anti-inserimento errato della protezione riduce il tasso di difetti della linea di assemblaggio, protegge costosi IC della scheda madre da danni da inversione di tensione.
5. Personalizzazione flessibile: Supporta la regolazione del numero di pin, la modifica dello spessore della placcatura, imballaggi speciali; rapido turnaround dei campioni per la validazione del progetto di serratura intelligente.
6. Equilibrio costo-prestazioni: Fornitura diretta di fabbrica; qualità stabile per OEM di serrature a impronte digitali di fascia medio-alta, nessuna ridondanza oltre le specifiche per aumentare il costo BOM.

Applicazione

• Serrature intelligenti a impronte digitali, serrature con controllo accessi a password (applicazione principale)
• Pacco batteria al litio per serrature intelligenti
• Moduli portatili alimentati a batteria per IoT
• Dispositivi intelligenti per la sicurezza domestica
• Apparecchiature di sensori intelligenti a basso consumo energetico
• Elettronica di consumo di piccole dimensioni che richiede connessione batteria di tipo a lama

Opzioni di personalizzazione

1. Conferma passo: Adottare una dimensione della lama di accoppiamento di 2,0 mm; non utilizzare in modo errato con connettori batteria da 2,54 mm.
2. Verifica definizione numero pin: Confermare l'assegnazione segnale/alimentazione a 7 pin tra la lama della batteria e lo schema PCB; il pinout può essere personalizzato.
3. Controllo montaggio: Questo modello è di tipo a foro passante; progettare l'impronta del PCB seguendo rigorosamente il nostro disegno fornito.
4. Selezione placcatura: Placcato oro standard per ambienti interni di serrature intelligenti; aumentare lo spessore dell'oro se utilizzato in regioni costiere ad alta umidità.
5. Margine di corrente: Quando si verifica la corrente di picco istantanea del motore, riservare un margine di corrente ≥40% per pin nel progetto.
6. Nota di assemblaggio: Affidarsi alla protezione meccanica integrata a prova di errore; non forzare l'inserimento della lama della batteria in orientamento inverso.
7. Campione prima: Eseguire test di invecchiamento e vibrazione su macchina reale con campioni prima del rilascio dell'ordine di massa.

Passaggi processo personalizzato

1. Raccolta requisiti → 2. Valutazione tecnica e preventivo → 3. Revisione e conferma disegno 3D → 4. Stampo/Attrezzatura e prototipo → 5. Test campione (contatto R, ritenzione, reflow) e approvazione → 6. Produzione di massa → 7. QC finale e spedizione.

Il nostro servizio

Disponibilità e politica campioni

I campioni vengono inviati gratuitamente ai nostri clienti su richiesta, a condizione che siano disposti a pagare il trasporto, oppure possiamo pagare il trasporto per alcuni vecchi clienti da parte nostra, oppure il cliente può pagare il trasporto in anticipo e possiamo spedire i campioni con il nostro corriere.

Garanzie/Garanzie/Termini e condizioni

Forniamo una garanzia sulla qualità del prodotto.
È garantita una consegna rapida di 15 giorni.
I termini di pagamento includono T/T, ma sono soggetti a negoziazione, come L/C, PayPal, Western Union e altro.

Servizio post-vendita

Offriamo un eccellente servizio attraverso la nostra rete di uffici e la sede centrale.
Si prega di contattare il nostro reparto vendite marketing telefonicamente o via e-mail, o se conveniente, visitare il nostro ufficio.
Oltre al servizio cordiale, offriamo i prezzi più competitivi e una programmazione flessibile.

FAQ

D: Qual è il tuo MOQ?

R: Il nostro MOQ di solito è di 1000 pezzi, ma accettiamo piccole quantità d'ordine per test.

D: Posso visitare la tua fabbrica?

R: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e speriamo di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tempo di campionamento? Qual è il tempo di consegna?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa. Dipende dalla quantità.

D: Come ispeziono la mia merce?

R: È possibile ispezionare visitando la fabbrica, o chiedere a una terza parte di ispezionare, o tramite ispezione fotografica.

D: Quanto costa spedire nel mio paese?

R: Il trasporto sarà fornito dalla compagnia di spedizioni in base al tuo peso lordo e CBM.

D: Come faccio a sapere se il mio ordine è stato spedito?

R: Il numero di tracciamento (DHL, UPS, FedEx, TNT, EMS, ecc.), la lettera di vettura aerea o la polizza di carico marittima ti verranno inviati non appena la merce sarà spedita. Seguiamo anche la consegna e ti teniamo informato. Viene fornito un utile servizio post-vendita. Supportiamo ciò che vendi.

D: Posso realizzare prodotti personalizzati?

 R: Certo, inviaci il tuo disegno o campione.
