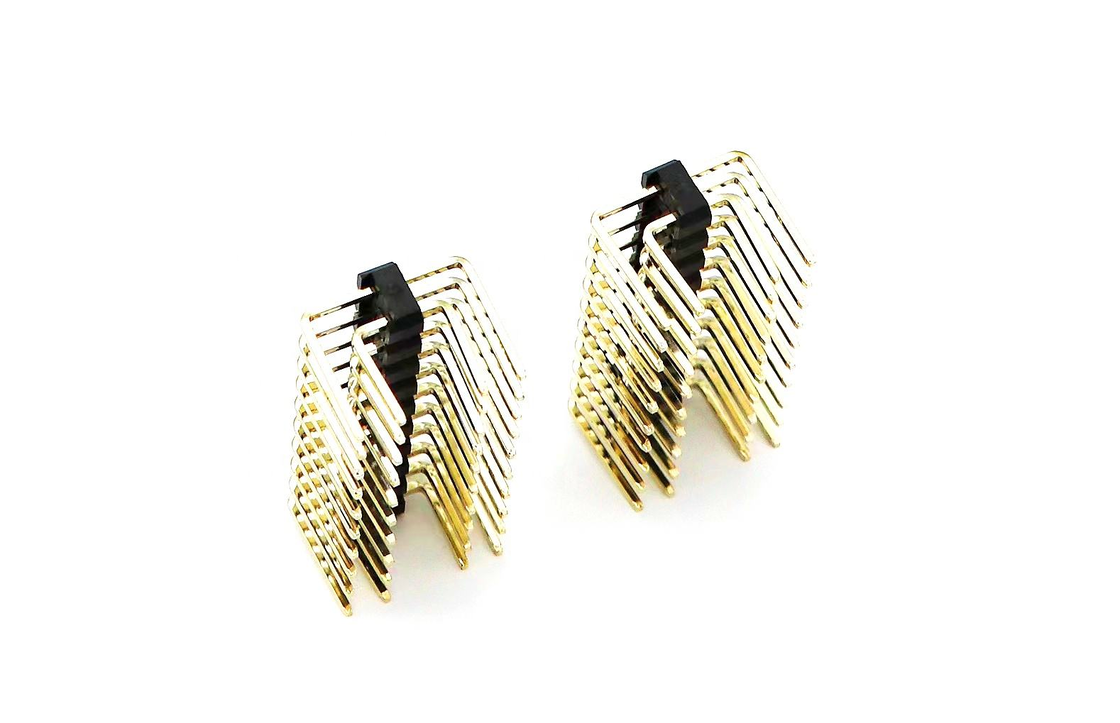

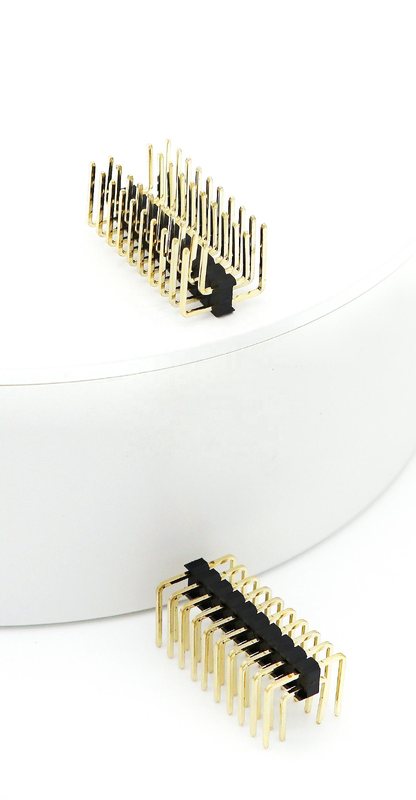

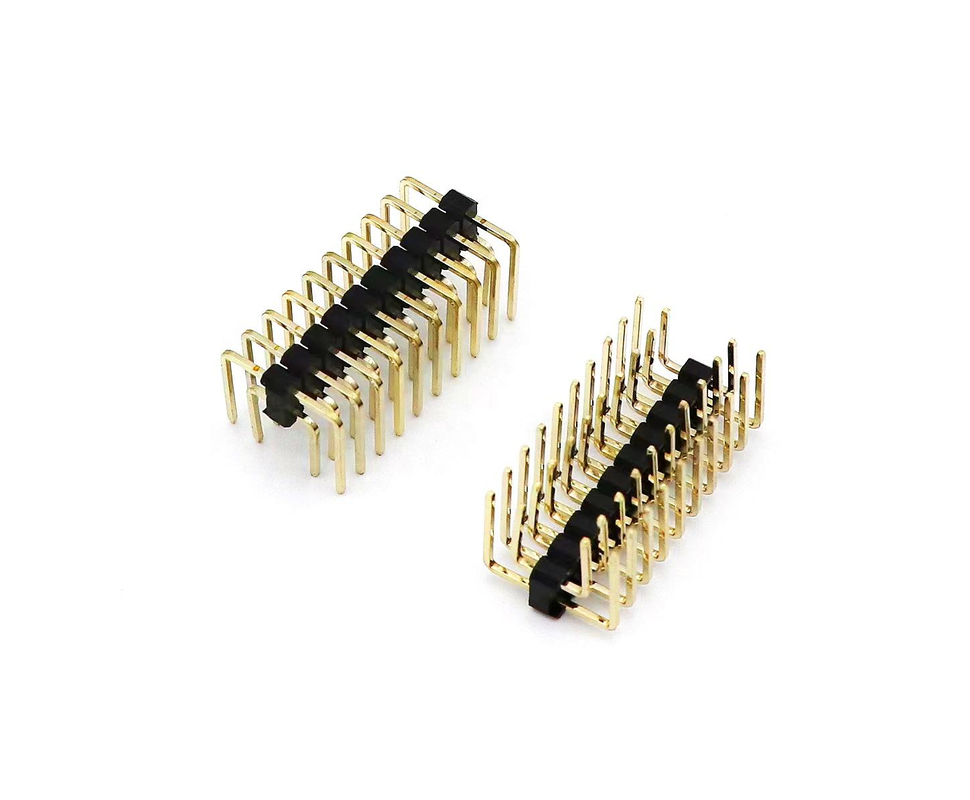

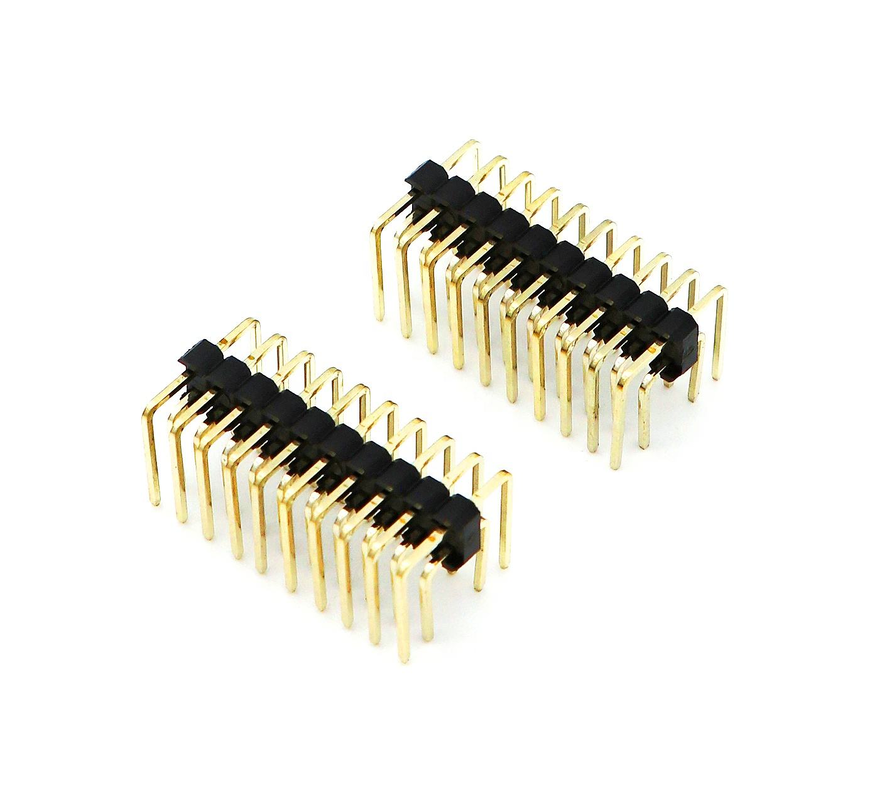

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Punti salienti

• 2.54mm di passo standard, doppia fila di angolo retto di 90°, altezza dell'isolatore H2.5mm, pin quadrato SQ0.64mm per alta stabilità meccanica
• Ampio intervallo di conteggio di pin: 21P‐240P, quantità di pin completamente personalizzabile per diversi layout PCB
• Cassa in nylon UL94V-0, anti-deformazione sotto calore di saldatura; opzioni di rivestimento multiple per la regolazione dell'affidabilità del segnale
• Terminazione ad angolo retto attraverso il foro, forte ritenzione del PCB, ideale per l'interconnessione laterale da tavola a tavola / da tavola a filo
• Compatibile con RoHS e REACH, supporta l'imballaggio in vassoio/tubo per l'assemblaggio manuale e di produzione in serie

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristica del prodotto

1. Struttura di foro a 90° ad angolo retto, direzione di accoppiamento orizzontale, perfetta per la disposizione di un recinto a quota limitata
2. SQ0.64mm pin di contatto quadrato massiccio, resistenza alla piegatura superiore a quella dei pin tondi, anti-deformazione durante le condizioni di montaggio e vibrazione
3. Cassa in nylon UL94V-0, eccezionale resistenza termica, resistente alla fusione durante il processo di saldatura a onde
4. Selezione flessibile del numero di pin: 21P‐240P, tagliato parzialmente disponibile su richiesta
5. Finiture di superficie multiple: placcatura in stagno / lucidamento in oro / oro selettivo sulla zona di accoppiamento per esigenze di affidabilità di grado diverso
6. Piedi stabili per la saldatura attraverso buchi, forza meccanica superiore di ritenuta sul PCB contro urti e vibrazioni
7. Interconnessibile con la principale intestazione femminile/intestazione a scatola a doppia fila da 2,54 mm sul mercato

Vantaggio del prodotto

1. Disegno a perno quadrato SQ0,64mm: Rispetto alla normale intestazione a pin rotondo, migliora la rigidità dei pin, riduce il rischio di piegatura dei pin durante l'inserimento-estrazione e l'assemblaggio dei PCB, riduce il tasso di difetti di produzione.
2. Cassa in nylon H2,5 mm: L'altezza ottimizzata dell'isolatore permette di bilanciare il posizionamento meccanico e la resistenza al calore; evita gonfiore o deformazione della plastica nella produzione di massa con saldatura a onde.
3. Struttura a foratura a angolo retto: fornisce una forza di ancoraggio del PCB più forte di quella dell'intestazione SMT; adatto alle apparecchiature con impatto da vibrazioni, previene il rischio di caduta del connettore.
4. Copertura del numero completo di pin: dalle porte di prova del segnale a basso numero di pin all'interconnessione dei moduli ad alto numero di pin, un modello copre più requisiti BOM, accorcia il ciclo di approvvigionamento.
5. Soluzione di rivestimento flessibile: placcatura in stagno per beni di consumo sensibili ai costi; placcatura in oro selettiva per scenari di accoppiamento ripetuto di livello industriale, bilanci di costo e affidabilità.
6. Alta compatibilità: si adatta direttamente alle principali prese femminili a doppia fila da 2,54 mm presenti sul mercato, senza ulteriori lavori di riprogettazione per i progetti di PCB esistenti.

Applicazione

• Dischi di controllo industriali e moduli periferici PLC
• Hardware incorporato, gateway IoT e moduli di sensori
• Apparecchiature ausiliarie mediche PCBA
• Unità di controllo domestico intelligente
• Moduli ausiliari elettronici per interni di automobili
• Strumenti di prova e misura
• Apparecchi terminali di comunicazione
• Interconnessione dei segnali robotici

Opzioni di personalizzazione

1. Conferma del numero di pin: confermare il numero esatto di pin richiesto (21P‐2Contattaci se hai bisogno di una modifica di taglio parziale / lunghezza speciale.
2. Controllo dell'orientamento: selezionare questo modello ad angolo retto quando il connettore di accoppiamento necessita di ingresso laterale; scegliere l'intestazione di tipo rettilineo per l'accoppiamento in direzione superiore.
3. Selezione del rivestimento:
   • Rispetto ai costi, scarsa durata di accoppiamento: scegliere la placca in stagno
   • Frequenti spenti, ambiente umido/industriale: scegliere il luccichio d'oro o la placcatura seletiva
4. Nota sul layout del PCB: Reserva corrispondente all'impronta di foratura per pin quadrato di 0,64 mm; fare riferimento al nostro disegno del pannello PCB fornito.
5. Processo di assemblaggio: Adottare la saldatura a onde per la produzione di massa; seguire rigorosamente il parametro di temperatura e tempo di saldatura per evitare danni al rivestimento in nylon.
6. Parte di accoppiamento: deve corrispondere a un'intestazione femminile a due file di 2,54 mm; verificare l'altezza, la distanza tra le file e le dimensioni delle pinne prima di finalizzare il BOM.

Processo personalizzato

1. Raccolta dei requisiti → 2. Valutazione tecnica e quotazione → 3. Revisione e conferma del disegno 3D → 4. Stampo / attrezzatura e prototipo → 5. Prova del campione (contact R, ritenzione, reflow) e approvazione → 6.Produzione di massa → 7QC finale e spedizione.

Il nostro servizio

Disponibilità e politica dei campioni

I campioni devono essere inviati ai nostri clienti gratuitamente su loro richiesta, purché siano disposti a pagare per il trasporto, o possiamo pagare il trasporto per alcuni vecchi clienti da parte nostra pure,o il cliente può pagare il trasporto in anticipo, e possiamo spedire i campioni con il nostro corriere pure.

Garanzie/garanzie/termini e condizioni

Forniamo una garanzia di qualità del prodotto.
Una consegna veloce di 15 giorni è garantita.
Le condizioni di pagamento includono T/T, ma sono soggette a negoziazione, come L/C, PayPal, Western Union e altro ancora.

Servizio post vendita

Offriamo un servizio eccellente attraverso la nostra rete di uffici e sede centrale.
Vi preghiamo di contattare il nostro dipartimento vendite di marketing, telefonicamente o via e-mail, oppure, se vi conviene, visitate il nostro ufficio.
Oltre al servizio amichevole, offriamo i prezzi più competitivi e orari flessibili.

Domande frequenti

D: Qual è il vostro MOQ?

R: Il nostro MOQ di solito è di 1000 pcs, ma accettiamo piccole quantità di ordine per il test.

D: Posso visitare la vostra fabbrica?

A: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e sperando di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tempo di campionamento?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa.

D: Come posso ispezionare le mie merci?

R: È possibile ispezionare visitando la fabbrica, o chiedere a terzi di ispezionare, o per ispezione con foto.

D: Quanto costa spedire al mio paese?

R: Il trasporto sarà effettuato dalla compagnia di trasporto in base al peso lordo e alla CBM.

D: Come faccio a sapere se spedite il mio ordine?

R: Il numero di tracciamento ((DHL, UPS, FedEx, TNT, EMS, ecc.), la bolletta di trasporto aereo o B / L via mare ti verrà inviato non appena le tue merci vengono spedite.È fornito un utile servizio post-venditaSosteniamo quello che vendi.

D: Posso realizzare prodotti personalizzati?

 R: Certo, basta mandarci il disegno o il campione.
