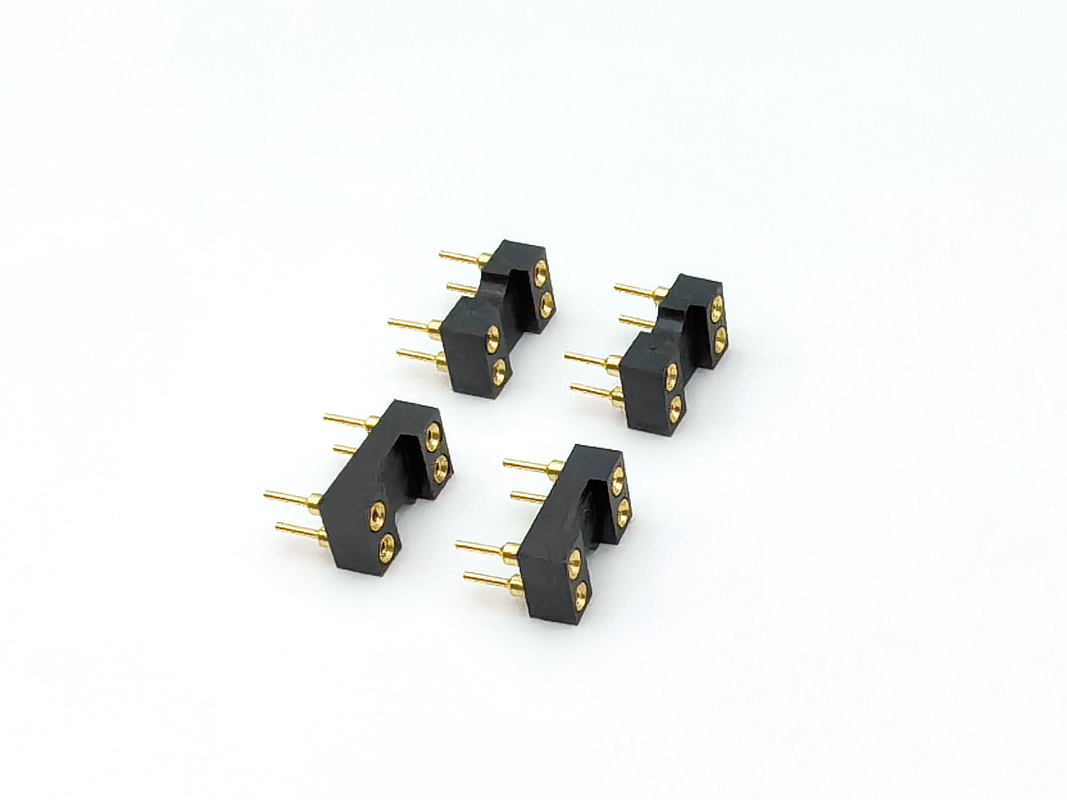

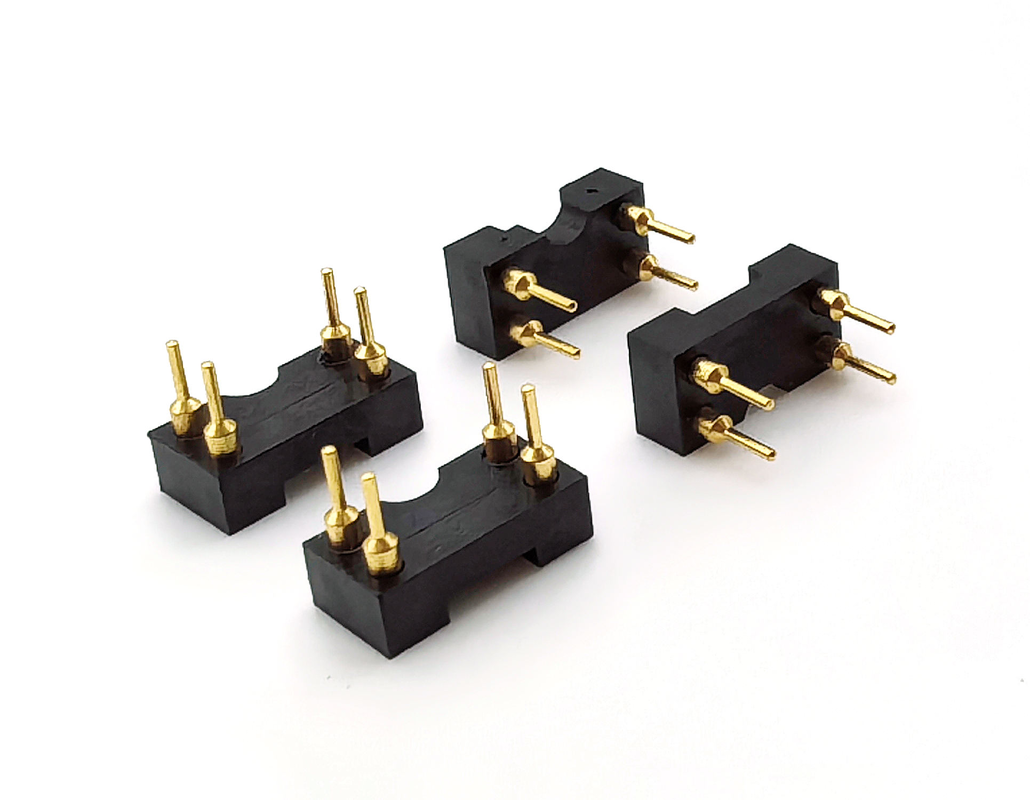

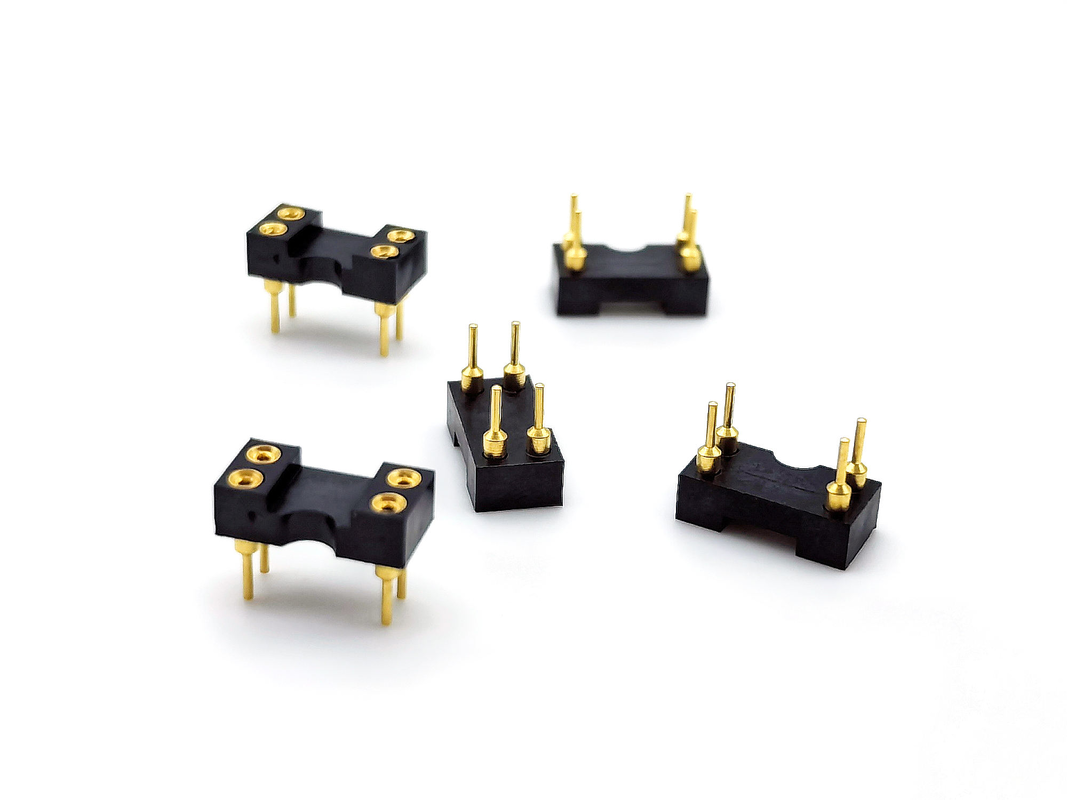

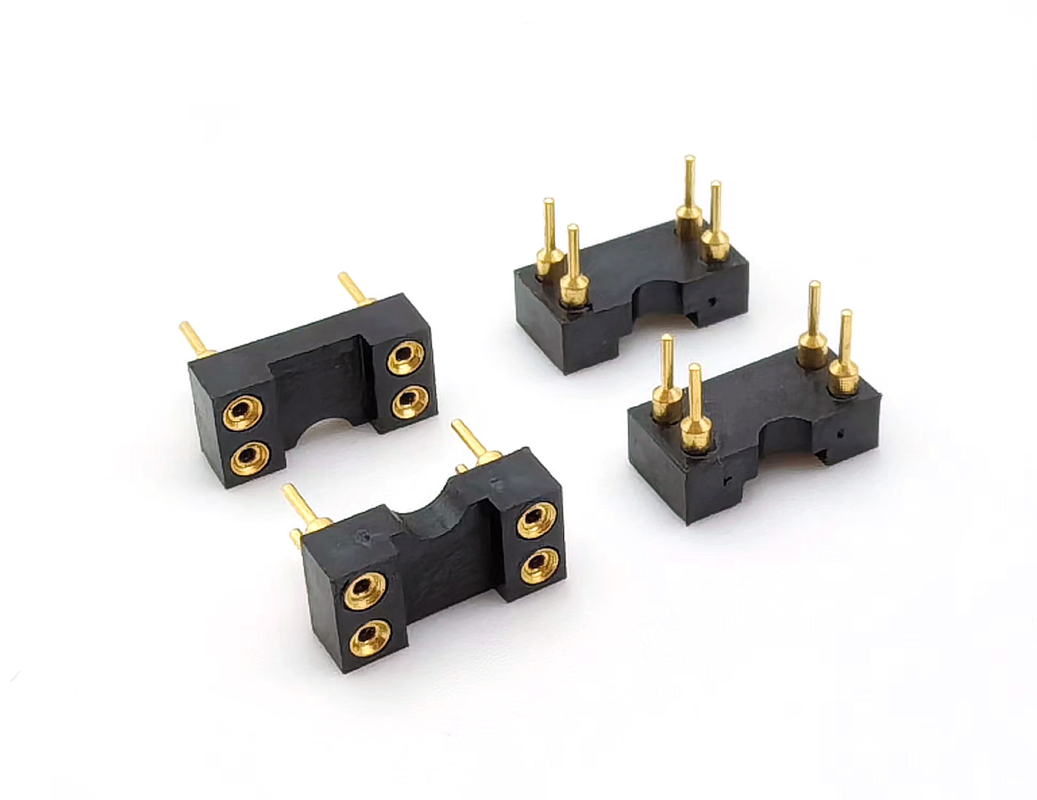

2.54mm Passo Presa IC Header Femmina Lavorato Dritto H3.0mm Foro 4P Tutto Oro 60V PPS Shell

Evidenziare

• Contatti lavorati a foro tondo, placcatura interamente in oro, trasmissione del segnale stabile a bassa resistenza
• Isolante PPS alta temperatura UL94V‑0, intervallo operativo ‑40℃ ~ +105℃, adatto ad ambienti industriali difficili
• Montaggio DIP a foro passante dritto, altezza corpo H3.0mm, ingombro compatto sul PCB
• Imballaggio in tubo, anti‑danno per alimentazione officina SMT / assemblaggio
• Tensione nominale 60V, perfetta per prese di test IC, interconnessione scheda‑a‑scheda

Descrizione del prodotto

Materiali e caratteristiche elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Barilotto del contatto lavorato di precisione a foro tondo CNC, contatto multipunto a 360°, anti‑allentamento in condizioni di vibrazione
2. Superficie di contatto interamente placcata in oro, anti‑ossidazione, mantiene bassa resistenza di contatto nel servizio a lungo termine
3. Alloggiamento PPS caricato a vetro, ritardante di fiamma UL94V‑0, eccellente resistenza termica e chimica
4. Terminazione DIP a foro passante dritto, giunzione di saldatura robusta contro la forza di inserzione ripetuta
5. Passo standard 2.54mm(0.100"), completamente compatibile con header maschio standard del settore da 2.54mm
6. L'imballaggio in tubo evita graffi sui contatti, comodo per l'assemblaggio automatico di fabbrica

Vantaggio del prodotto

1. Rispetto agli header femmina stampati comuni: i contatti lavorati a foro tondo offrono una forza di contatto uniforme, migliori prestazioni anti‑vibrazione e cicli di servizio più lunghi, ideali per prese di test e apparecchiature ad alta affidabilità.
2. La placcatura interamente in oro elimina il rischio di ossidazione dei contatti, adatta per apparecchiature che richiedono stoccaggio a lungo termine e funzionamento intermittente.
3. L'isolante PPS supera il PBT / PA66 ordinario nella resistenza alle alte temperature, con minore deformazione sotto shock termico da saldatura a onda.
4. L'altezza ridotta del corpo H3.0mm consente di risparmiare spazio verticale nella progettazione del PCB.
5. L'unità confezionata in tubo protegge i contatti placcati in oro, riducendo il tasso di difettosità durante l'ispezione in entrata e la manipolazione della produzione.
6. Impronta standard da 2.54mm, sostituzione diretta per numeri di parte di prese IC / header femmina mainstream.

Applicazione

• Schede di controllo industriale, moduli periferici PLC
• Strumenti e misuratori, maschere di test IC / prese di burn‑in
• Schede ausiliarie elettroniche mediche
• Gateway di comunicazione, moduli sensore
• Controller ausiliario elettronico automobilistico
• Prototipo R&D, scheda di sviluppo embedded

Opzioni di personalizzazione

1. Compatibilità di accoppiamento: Abbina con header maschio standard da 2.54mm, diametro pin di accoppiamento compreso tra 0.70‑0.90 mm.
2. Ambiente di lavoro: Seleziona questa versione con contatto lavorato in PPS se il tuo prodotto finale affronta ampie oscillazioni di temperatura, vibrazioni o necessita di collegamenti/scollegamenti ripetuti. Scegli la versione con contatto stampato per progetti di consumo sensibili al costo senza accoppiamenti frequenti.
3. Tipo di montaggio: Questa è la versione DIP through‑hole; se hai bisogno di montaggio superficiale SMT, contattaci per un numero di parte alternativo.
4. Opzione di placcatura: Tutta oro per alta affidabilità; è disponibile placcatura selettiva oro‑su‑stagno per richieste ottimizzate in termini di costi.
5. Numero di pin: Supportiamo numeri di pin personalizzati da 2P‑40P per header femmina lavorati a singola fila.
