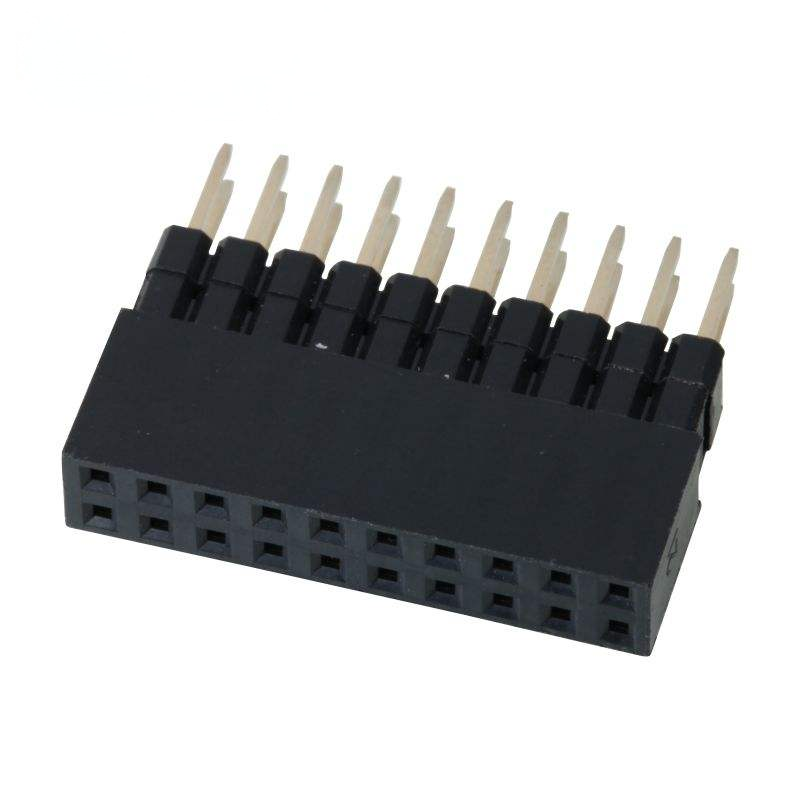

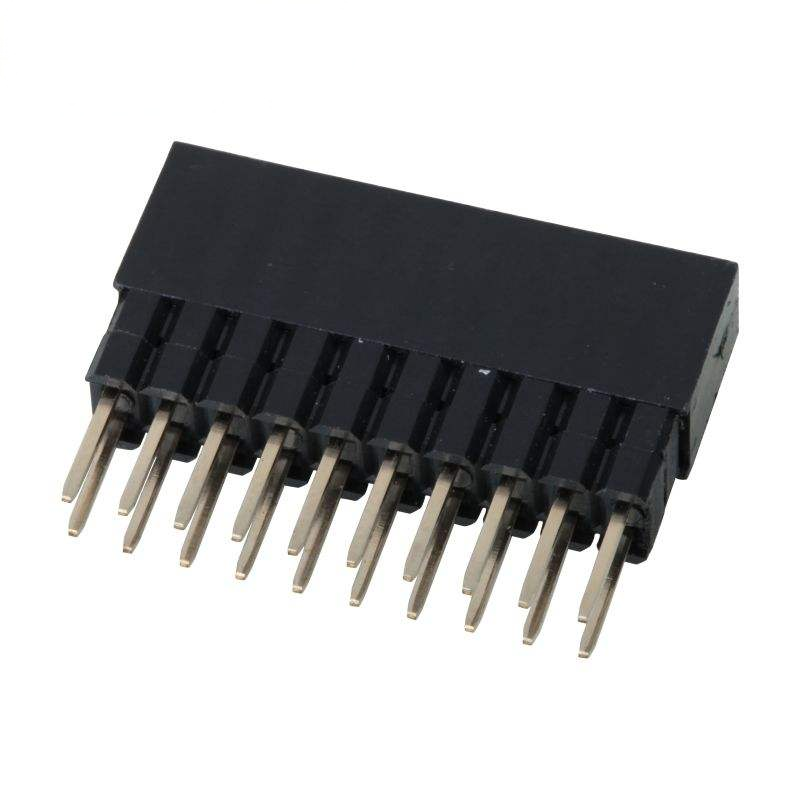

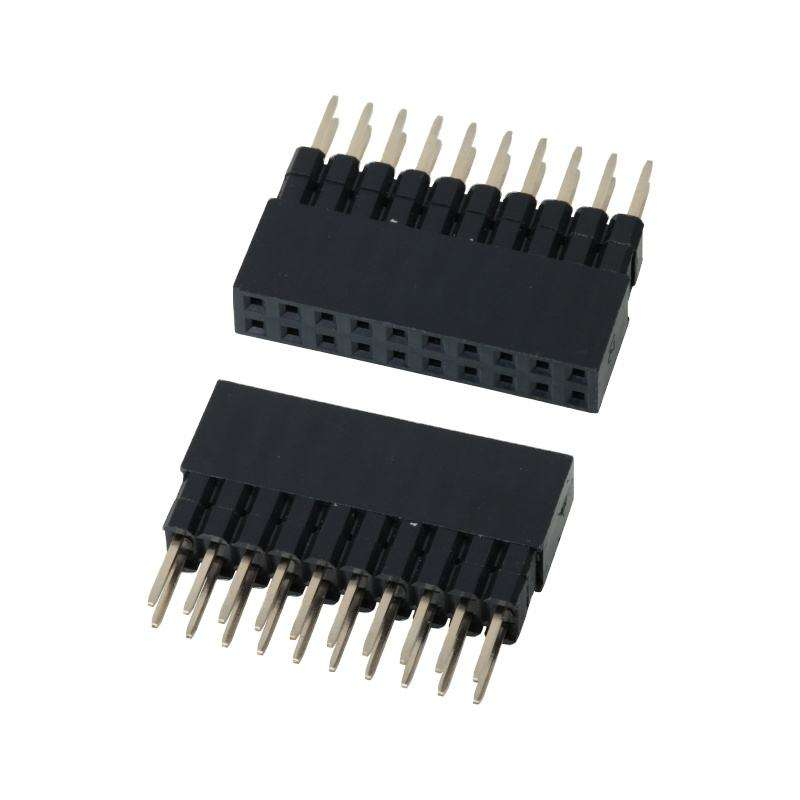

Connettore femmina a doppia fila con passo 2,54 mm, contatti quadrati 0,64x0,4 mm

Evidenziare

• Presa femmina standard con passo 2,54 mm a doppia fila, contatto quadrato da 0,64x0,4 mm per un accoppiamento preciso con il corrispondente connettore maschio
• Isolante ad alta temperatura UL94V-0, supporta assemblaggio SMT reflow e through-hole, conforme a RoHS e REACH
• Opzioni di placcatura flessibili: flash oro / 3µ"-30µ" oro su nichel, soddisfa requisiti di segnale e corrente moderata
• Ampio conteggio pin personalizzabile (2x2P fino a 2x40P), imballaggio in nastro e bobina / vassoio / sfuso per produzione di massa
• Bassa resistenza di contatto, integrità del segnale stabile per interconnessioni PCB-to-PCB industriali, IoT ed embedded

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida ambientale e di saldatura

Caratteristiche del prodotto

1. Layout a doppia fila, passo 2,54 mm (0,100"), dimensione del contatto quadrato 0,64x0,4 mm per un preciso allineamento di accoppiamento dei pin
2. Alloggiamento termoplastico UL94V-0 ad alta temperatura, resistente agli shock termici da reflow
3. Contatti in bronzo fosforoso / ottone, placcatura oro/stagno personalizzabile sulle aree di accoppiamento e saldatura
4. Molteplici opzioni di conteggio pin: da 2x2P a 2x40P; orientamento verticale / ad angolo retto disponibile
5. Supporta modalità di imballaggio SMT pick-and-place in nastro e bobina, vassoio e sfuso
6. Conforme a RoHS, qualificato per applicazioni elettroniche consumer, industriali e IoT

Vantaggio del prodotto

1. Contatto quadrato da 0,64x0,4 mm: Rispetto alle comuni prese femmina con foro rotondo, il contatto quadrato offre una maggiore area di contatto, una minore resistenza di contatto e migliori prestazioni anti-vibrazione per apparecchiature soggette a vibrazioni.
2. Assemblaggio dual-compatibile: Supporta sia la saldatura manuale through-hole che la produzione di massa SMT in nastro e bobina; un'unica serie di prodotti copre le fasi di prototipazione e produzione di massa.
3. Soluzione di placcatura flessibile: Gli ingegneri possono selezionare la placcatura in stagno per progetti sensibili ai costi o uno spessore d'oro specificato per contatti di segnale ad alta affidabilità, evitando sprechi di costi dovuti a specifiche eccessive.
4. Personalizzazione completa del conteggio pin: Da 2x2P a 2x40P copre la maggior parte degli scenari di interconnessione board-to-board embedded, con tempi di consegna brevi per i componenti standard.
5. Prestazioni termiche stabili: L'alloggiamento ad alta temperatura UL94V-0 riduce il rischio di fusione dell'alloggiamento durante la saldatura reflow, abbassando il tasso di scarto dell'assemblaggio.

Applicazione

• Scheda madre di controllo industriale e moduli sensore
• Gateway IoT, hardware controller per smart home
• Schede di sviluppo embedded, apparecchiature di test e misurazione
• Moduli elettronici ausiliari medicali
• Elettronica ausiliaria per interni automobilistici
• Elettronica di consumo, alimentatori

Opzioni di personalizzazione

1. Conferma passo: Deve corrispondere al passo del connettore maschio di accoppiamento =2,54 mm, dimensione del contatto quadrato 0,64x0,4 mm.
2. Conferma conteggio pin: Conta i segnali del circuito totale; formato a doppia fila = 2 x N posizioni.
3. Seleziona il tipo di montaggio:
   • SMT: scegli l'imballaggio in nastro e bobina per la macchina pick-and-place
   • Through-hole: seleziona sfuso/vassoio per la saldatura manuale
4. Orientamento: Verticale per schede impilabili; ad angolo retto per interconnessione di schede in direzione laterale.
5. Selezione della placcatura:
   • Pin non di segnale sensibili ai costi: Stagnati
   • Percorso del segnale/ambiente di vibrazione: Placcati in oro (confermare il requisito di spessore Au)
6. Ambiente operativo: Se si lavora a temperature continue >85℃, selezionare la versione con alloggiamento PA6T.
7. Scarica la nostra scheda tecnica e l'impronta PCB per l'importazione nella libreria prima del layout PCB.
