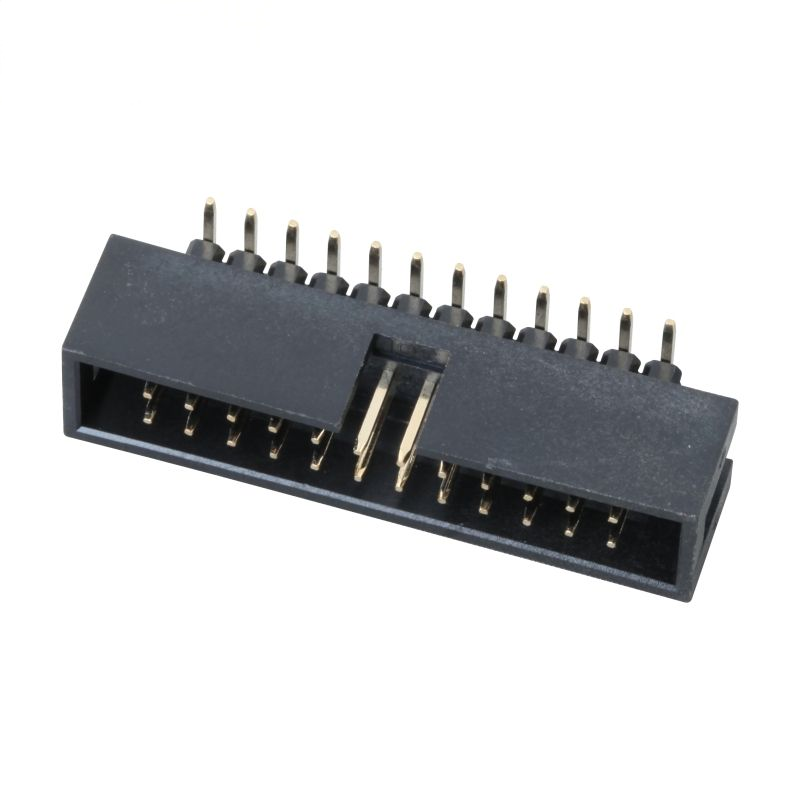

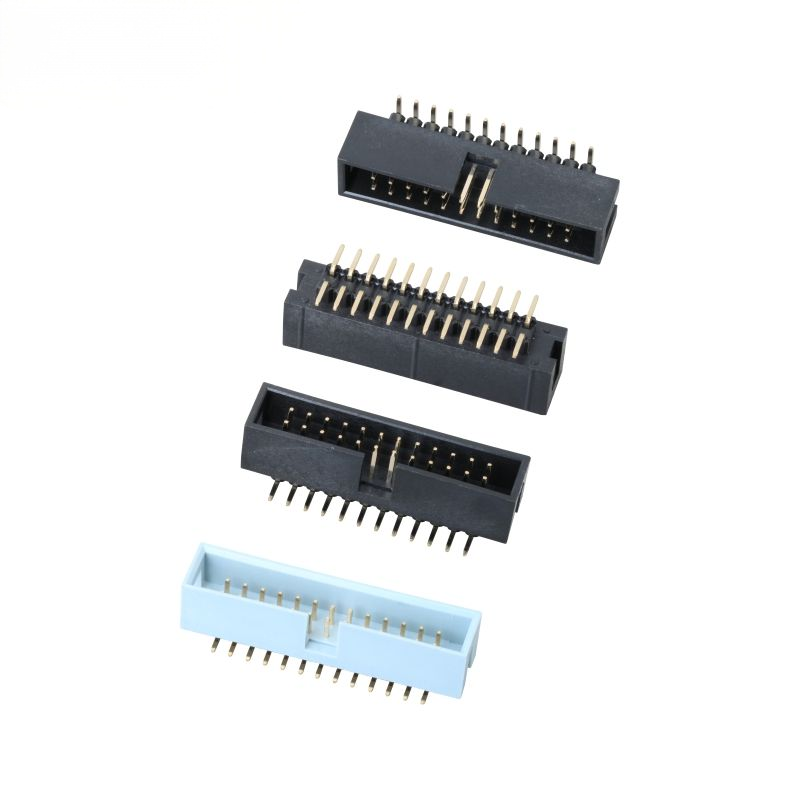

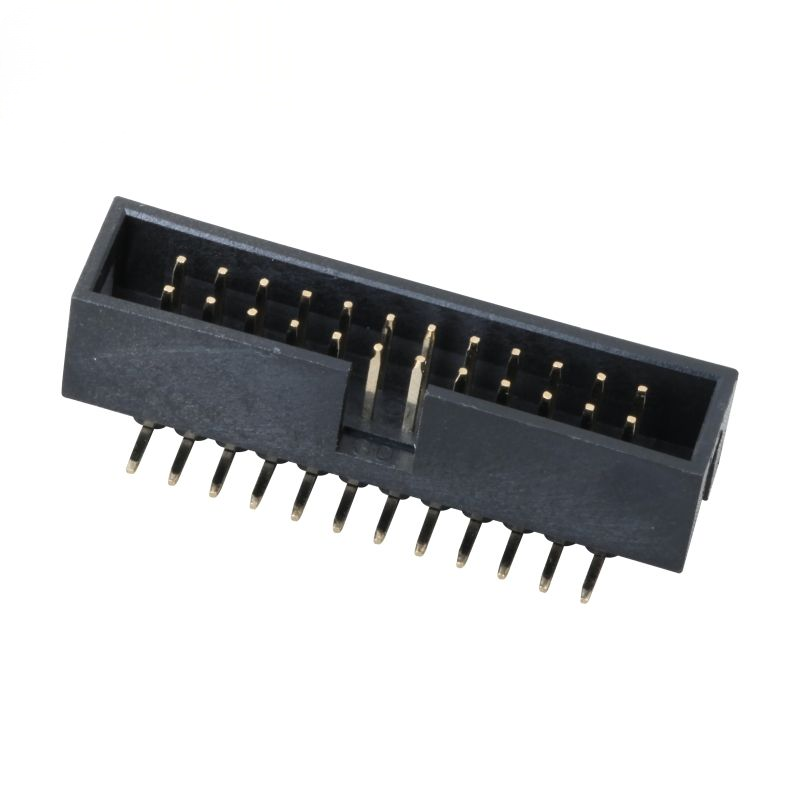

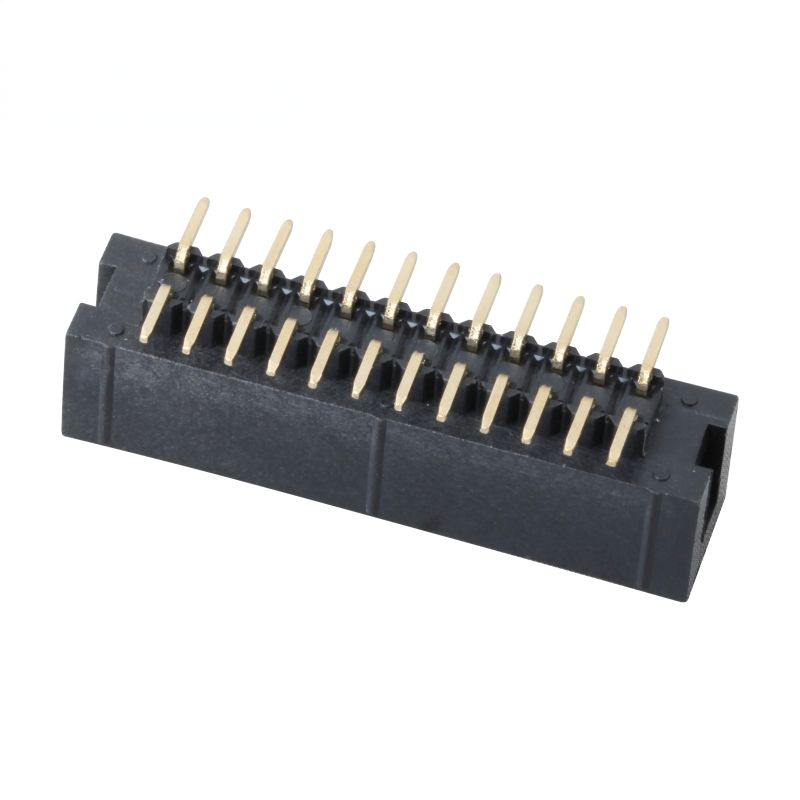

2.54-2xnPLB-H=8.8-SMT=10.5-SS Connettore Box Header SMT 2.54mm 3.0AMP Componenti Elettronici

Evidenziare

• Connettore box header sdoppiato con contenitore sagomato, passo standard 2.54 mm, altezza totale H=8.8 mm, profilo PCB totale 10.5 mm, struttura di rinforzo in acciaio inossidabile (SS) per anti-deformazione
• 3.0 A per pin di corrente continua, contatti quadrati in ottone da 0.64 mm, placcatura opzionale oro / stagno su nichel per PCBA critici per il segnale o sensibili al costo
• L'alloggiamento sagomato polarizzato impedisce l'accoppiamento inverso; impronta ottimizzata per il prelievo e il posizionamento per l'assemblaggio SMT reflow ad alto volume
• Isolante PA6T ad alta temperatura UL94V-0, conforme a RoHS-REACH, numero di pin configurabile 6P-64P per interconnessione filo-scheda / scheda-scheda

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Il guscio sagomato rinforzato in acciaio inossidabile resiste alla distorsione dell'alloggiamento durante l'assemblaggio e le vibrazioni sul campo
2. Terminazione a montaggio superficiale SMT, ottimizzata per il posizionamento automatico nastro e bobina; non è richiesta la foratura passante sul PCB
3. La chiave di polarizzazione integrata elimina il rischio di inserimento inverso, evitando danni al circuito causati da errato accoppiamento
4. I contatti quadrati in ottone da 0.64 mm forniscono una forza di contatto stabile; sono disponibili molteplici opzioni di placcatura (flash oro, 3 µm oro, stagno-nichel)
5. L'isolante PA6T UL94V-0 ad alta temperatura resiste allo stress termico del riflusso senza piombo
6. Gamma di numero di pin modulare: 6P ~ 64P a doppia fila, supporta la personalizzazione del numero di pin OEM
7. Conforme a RoHS e REACH, opzione a basso contenuto di alogeni disponibile per progetti industriali e medici

Vantaggio del prodotto

1. Rinforzo in acciaio inossidabile SS: Rispetto ai normali connettori box header solo in plastica, le prestazioni anti-torsione e anti-urto migliorano per i dispositivi industriali soggetti a vibrazioni, riducendo il rischio di crepe nell'alloggiamento durante il prelievo e il posizionamento.
2. Altezza totale precisa di 10.5 mm: Corrisponde ai requisiti di spazio meccanico di molti sistemi IDC legacy da 2.54 mm; sostituzione diretta dei connettori box header mainstream senza riprogettazione del PCB.
3. Prestazioni elettriche bilanciate: La corrente nominale di 3 A per pin copre sia i segnali che le linee di alimentazione a bassa potenza; le flessibili selezioni di placcatura riducono i costi BOM per scenari non ad alta velocità, supportando al contempo la placcatura in oro per circuiti di segnale ad alta affidabilità.
4. Geometria ottimizzata per SMT: L'impronta di saldatura stabile riduce il rischio di tombstoning nella produzione di massa; l'imballaggio nastro e bobina alimenta direttamente le macchine SMT, riducendo i costi di manodopera manuale.
5. Supporto rapido per campioni: I numeri di pin e lo spessore della placcatura personalizzati possono essere campionati in tempi brevi per la validazione ingegneristica.

Applicazione

• Schede di controllo industriale, moduli periferici PLC
• Gateway IoT, moduli di acquisizione sensori
• Apparecchiature elettroniche ausiliarie mediche
• Schede madri di controllo per la casa intelligente
• PCBA di strumenti di test e misurazione
• Interconnessione filo-scheda interna di terminali di comunicazione
• Connessione segnale apparecchiature di automazione

Opzioni di personalizzazione

1. Confermare il numero di pin richiesto: doppia fila, pin totali da 6P a 64P; specificare il numero esatto di pin al momento della richiesta.
2. Selezione placcatura:
   • Stagno-Nichel: ottimizzato per i costi, circuiti di segnale generici, ambiente con umidità normale
   • 3 µm Oro su Nichel: preferito per condizioni di servizio con vibrazioni, alta temperatura o lunga durata
3. Verifica meccanica: verificare lo spazio di 10.5 mm di altezza totale all'interno del vostro involucro; assicurarsi che il partner di accoppiamento sia una presa standard per cavo piatto IDC da 2.54 mm.
4. Assemblaggio: selezionare Nastro e Bobina per SMT automatico; Vassoio/Tubo per prototipi in piccoli lotti.
5. Requisito speciale: avvisare se è necessario materiale a basso contenuto di alogeni o di grado medico.
