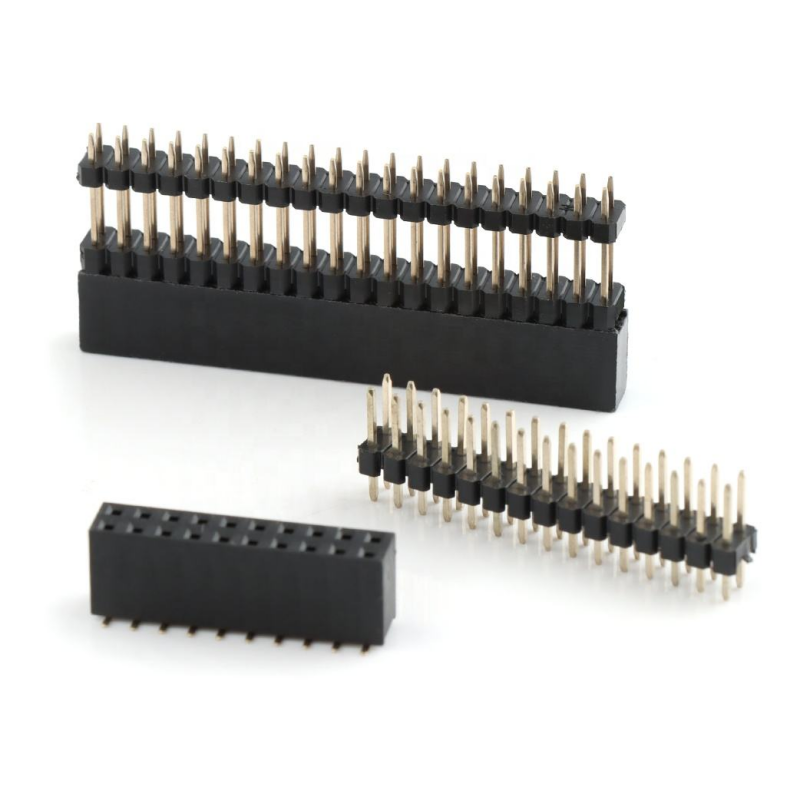

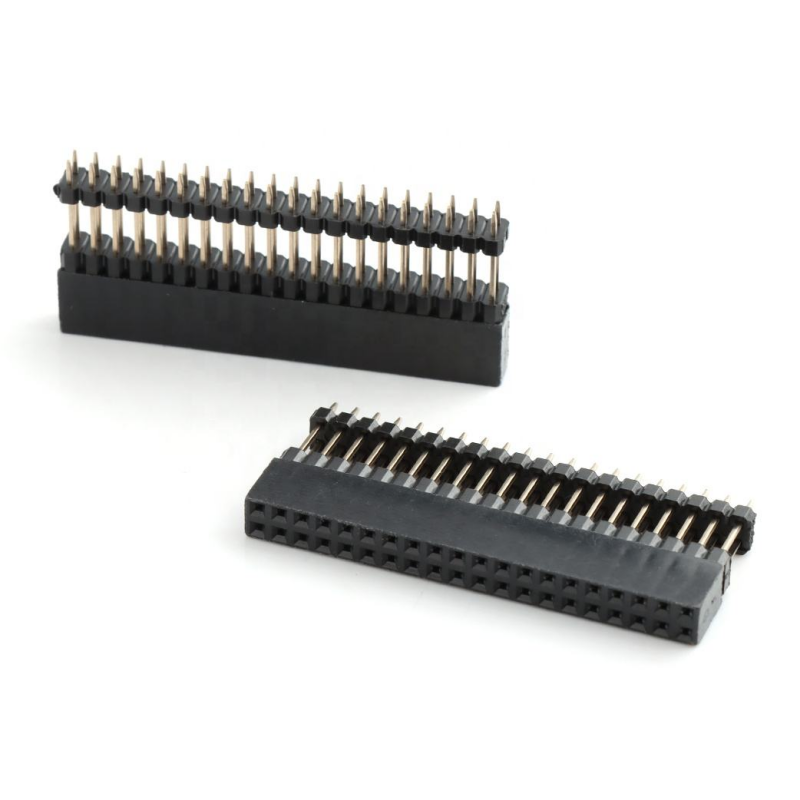

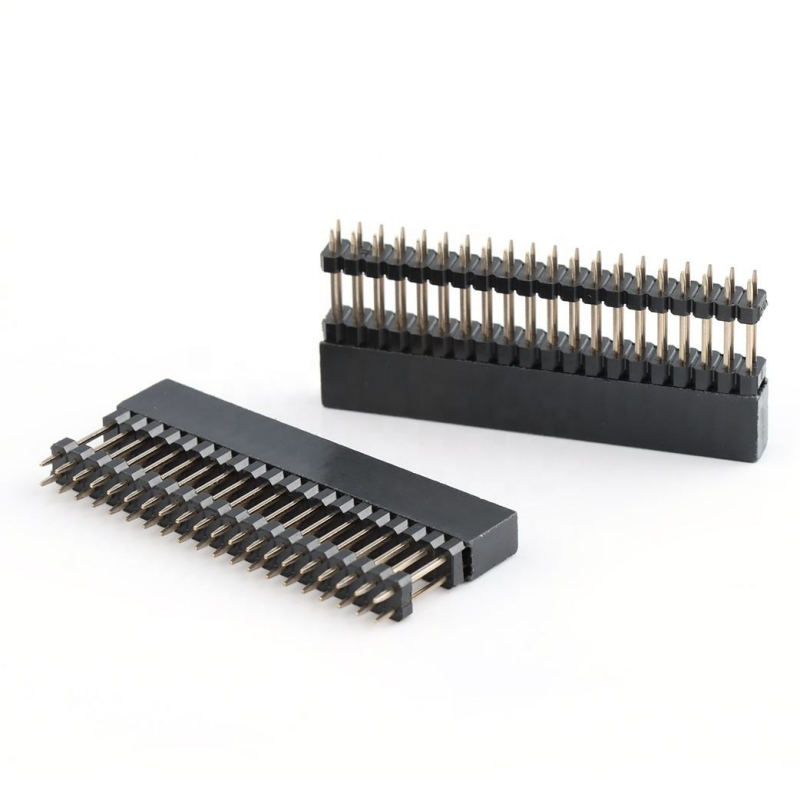

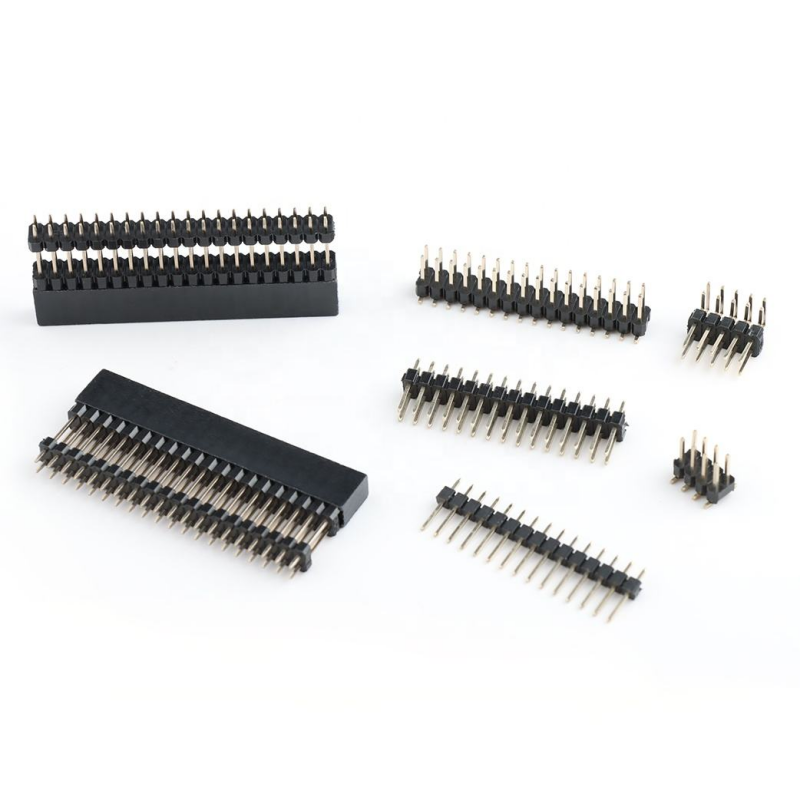

Connettore femmina a doppia fila con passo 2,54 mm, altezza aumentata, 220 pin, header di impilamento dritto, pin da 0,1 pollici

Evidenziare

• Corpo di impilamento rialzato, spazio verticale aggiuntivo per il layout di impilamento dei componenti sulla scheda
• Passo standard 2,54 mm (0,1 pollici) a doppia fila 2x20P, completamente compatibile con i comuni pin header maschi da 0,1 pollici
• Design dritto verticale a foro passante, forte tenuta meccanica per ripetuti inserimenti/estrazioni
• Isolante ignifugo UL94-V-0, conforme a RoHS, supporta opzioni di placcatura in stagno/oro selettivo
• Altezza di impilamento, lunghezza dei pin e spessore della placcatura personalizzabili per progetti industriali e di prototipazione

I pin header sono connettori metallici rigidi saldati su un circuito stampato e sporgono per ricevere una connessione da una presa femmina. Mentre i pin header (spesso chiamati PH, o header) sono maschi per definizione, anche gli equivalenti femmina sono abbastanza comuni e li chiamiamo pin header femmina (FH) o connettori header.
Passo: 1,27 mm/2,0 mm/2,54 mm
Materiale: Materiale isolante: PA6T/PBT
Materiale del contatto: Ottone/Bronzo fosforoso
Forma: Curva/Dritta
Pin: 2-40 pin

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Doppia fila 2x20P (40 contatti), passo standard 2,54 mm / 0,1 pollici, interoperabile con pin header maschi da 0,1 pollici disponibili in commercio
2. Alloggiamento isolante rialzato, maggiore spazio di impilamento per evitare collisioni di componenti tra PCB impilati
3. Costruzione a foro passante verticale dritto; posizionamento stabile durante la saldatura a onda
4. Prese femmina a molla, forza di presa costante per prevenire connessioni intermittenti
5. Alloggiamento nero PA6T / PBT, resistenza alla fiamma UL94-V-0, ampio intervallo di temperatura operativa
6. Molteplici opzioni di placcatura: stagno puro, flash d'oro selettivo su base nichel per diversi requisiti di ciclo di vita
7. Conforme a RoHS e REACH, disponibile per regolazione delle dimensioni OEM (lunghezza pin, altezza di impilamento, numero di pin)

Vantaggio del prodotto

1. Vantaggio dell'impilamento rialzato: Risolve il problema di interferenza quando componenti alti sono montati su PCB sovrapposti; non è necessario modificare il layout del PCB. Si differenzia dagli header femmina a basso profilo ordinari.
2. Intercambiabilità: Tolleranza dimensionale rigorosa del passo di 2,54 mm, si accoppia direttamente con pin header maschi generici da 0,1 pollici dei principali fornitori.
3. Affidabilità meccanica: La saldatura a foro passante fornisce una resistenza all'estrazione molto più forte degli header SMT, adatta per dispositivi sottoposti a urti e vibrazioni.
4. Soluzione di placcatura flessibile in termini di costi: Oro selettivo solo sull'area di accoppiamento del contatto bilancia la durata di servizio e il costo BOM, invece di costose placcature in oro su tutta la superficie.
5. Flessibilità ingegneristica: Supporta modifiche all'altezza di impilamento, lunghezza della coda del pin e numero di pin per un rapido adattamento del progetto.

Applicazione

• Schede di controllo embedded e moduli controller industriali
• Gateway IoT, unità di acquisizione sensori
• Schede di espansione per computer a scheda singola, piattaforme di sviluppo prototipi
• Apparecchiature di automazione, strumenti di test e misurazione
• Elettronica di consumo, moduli di impilamento per alimentatori
• Apparecchiature mediche ausiliarie, schede periferiche di comunicazione

Opzioni di personalizzazione

1. Conferma parte di accoppiamento: Deve corrispondere a un pin header maschio a doppia fila con passo di 2,54 mm; verificare la dimensione quadrata del pin e la profondità di accoppiamento.
2. Pianificazione dell'altezza di impilamento: Misurare il componente più alto sul PCB inferiore, selezionare un'altezza adeguata dell'alloggiamento rialzato per evitare collisioni fisiche.
3. Montaggio: Questo è di tipo a foro passante; assicurarsi che l'impronta del PCB corrisponda al layout dei pad a foro passante. Non utilizzare per linee di assemblaggio solo SMT.
4. Scelta della placcatura: Placcatura in stagno per connessioni statiche a basso numero di cicli di accoppiamento; oro selettivo per inserimenti frequenti o ambienti industriali umidi.
5. Derating di corrente: Ridurre la corrente per pin in applicazioni miste ad alta densità di segnale e potenza.
6. Richiesta personalizzata: Se il 2x20 standard non è adatto, possiamo tagliare o stampare varianti con un numero di pin diverso.
