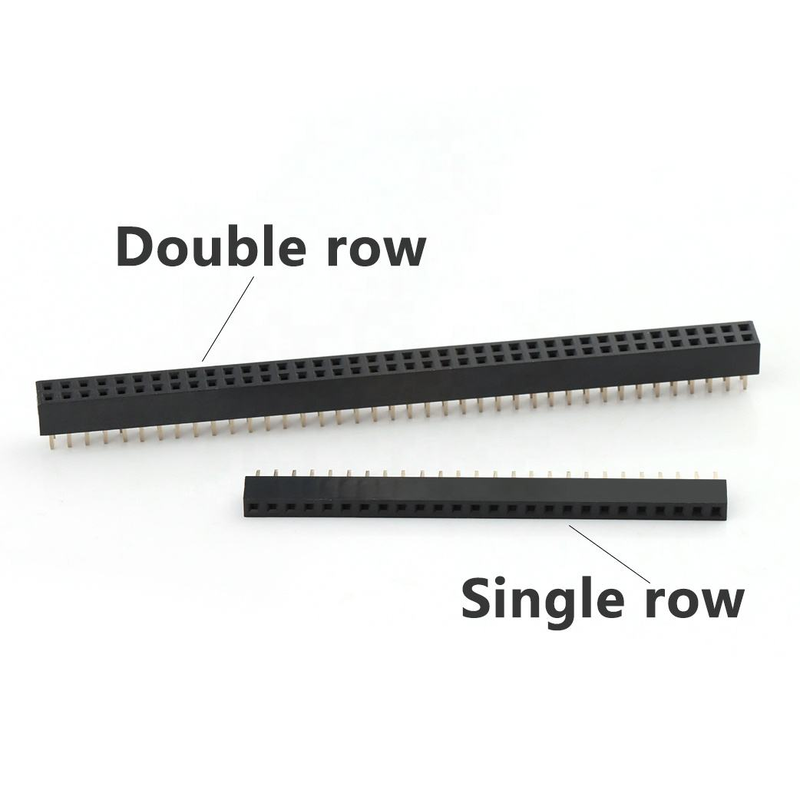

2.0mm Pitch Female Pin Header SMT 2*9pin Double Rows Pin Header Connector

Punti salienti

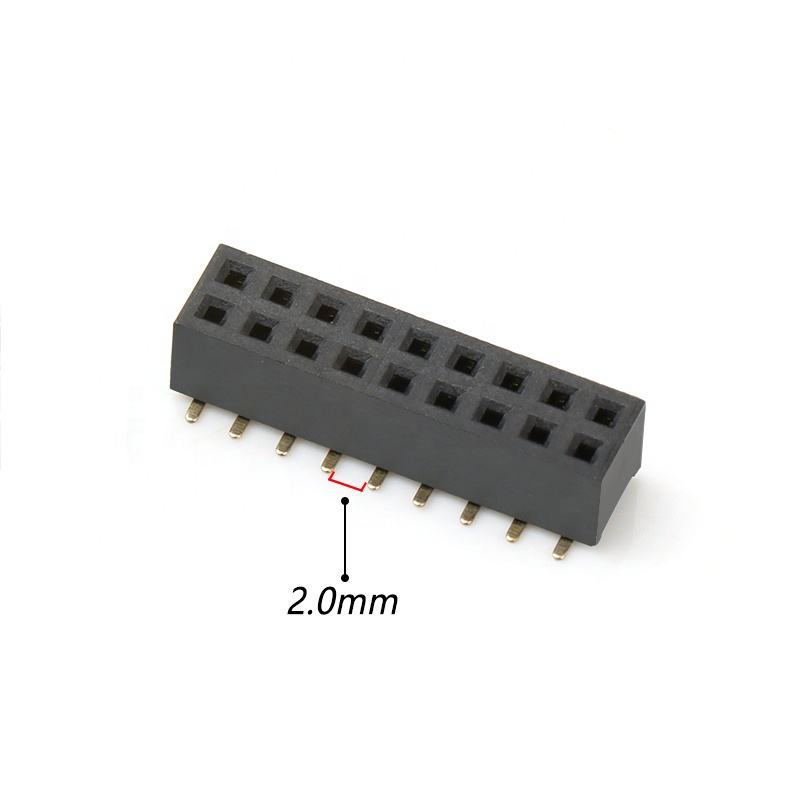

• 2.0 mm di passo, doppia fila 2 × 9Pin SMT design di montaggio superficiale, risparmia impronta PCB vs. controparte di 2,54 mm
• Cassa PA6T ad alta temperatura, compatibile con le linee di montaggio standard di saldatura a reflusso
• Contatti fosforo-bronzo, rivestimento opzionale in oro, segnale stabile e bassa resistenza al contatto
• Impatto standard, sostituzione di equivalenti di settore tradizionale
• RoHS e REACH; imballaggio su vassoio per la produzione di massa SMT in grandi volumi

Le pin header sono connettori metallici rigidi che sono saldati a una scheda di circuito e si attaccano per ricevere una connessione da una presa femminile.o di testa) sono maschi per definizione, equivalenti femminili sono anche abbastanza comuni, e ci riferiamo a loro come intestazioni femminili (FH) o connettori di intestazione.
Punto di lancio:1.27mm/2.0mm/2.54mm
Materiale: Isolatore Materiale: PA6T/PBT
Materiale di contatto: ottone/fosforo bronzo
Forma: curva/diritta
Pin:2-40Pin
Altezza:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Configurazione a doppia fila 2×9Pin, 18 posizioni di contatto totali per la trasmissione del segnale multicanale
2. Profil SMT per montaggio in superficie, adatta all'assemblaggio automatico di reflow; non è richiesta la perforazione PTH
3. Isolatore PA6T ad alta temperatura UL94V-0, resistente alla deformazione termica durante il processo di reflusso
4. I terminali di contatto in fosforo-bronzo offrono buone prestazioni di molla per cicli di accoppiamento ripetuti

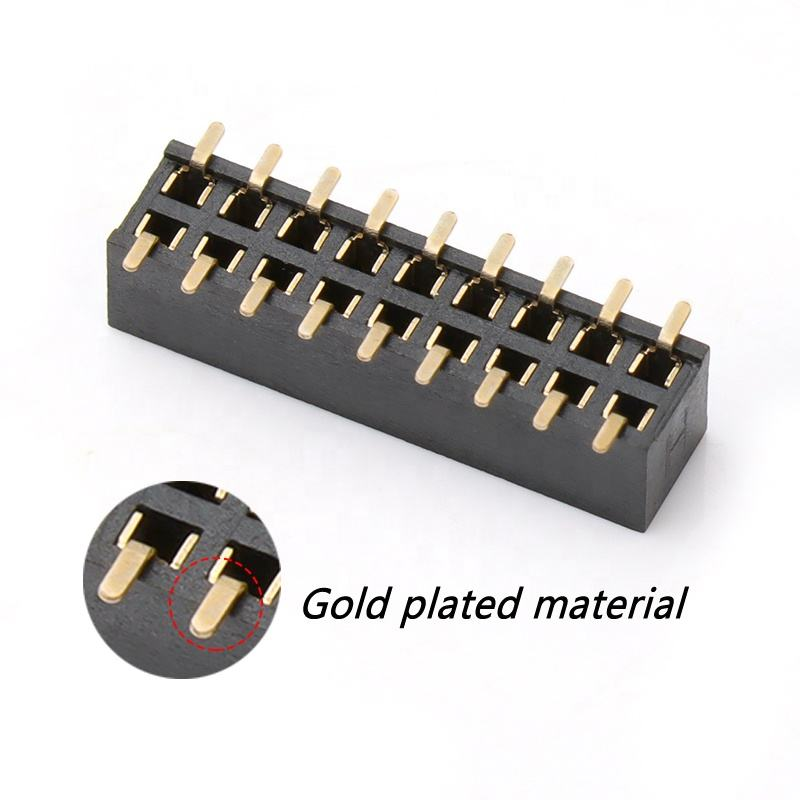

5. Opzioni di rivestimento flessibili: oro flash/tin su nichel per bilanciare costi e resistenza alla corrosione
6. Modello di terra PCB standard, facile importazione di librerie per Altium, KiCad, Cadence
7. Colore nero dell'involucro; imballaggio su vassoio per la produzione di pick-and-place SMT ad alta velocità
8. Conformi alle norme RoHS e REACH per l'accesso al mercato globale

Vantaggio del prodotto

1. Disegno a risparmio di spazio: il passo di 2,0 mm riduce l'area occupata dal PCB rispetto alle tradizionali intestazioni da 2,54 mm, ideale per hardware integrato compatto.
2. Condizionato per la produzione di massa: La progettazione SMT con vassoio funziona perfettamente con le macchine di pick-and-place, riducendo il costo del lavoro di assemblaggio.
3. Prestazioni di contatto affidabili: i terminali in fosforo-bronzo mantengono una forza stabile della molla dopo il ripetuto collegamento, evitando errori di segnale intermittenti.
4. Comodità di progettazione: impronta standard, libreria di PCB pronta all'uso, riduce il ciclo di convalida dell'hardware.
5. Plastificazione flessibile in termini di costi: selezione di placcaggio in stagno per applicazioni generali di segnale; placcaggio in oro per ambienti di lavoro ad alta vibrazione/alta umidità.
6. Intercambiabilità: pin-to-pin compatibile con parti equivalenti del mercato tradizionale, supporta la sostituzione della BOM senza riprogettazione.

Applicazione

• Pannelli di controllo incorporati e moduli di gateway IoT
• Sensori industriali e hardware per l'acquisizione di dati
• Equipaggiamenti di controllo ausiliari medici
• Controller per la casa intelligente PCBA
• schede di interfaccia periferiche LCD/display
• Interconnessione interna dello strumento di prova e misura
• Dispositivi elettronici non di sicurezza per interni di automobili

Opzioni di personalizzazione

1. Confirmare il passo: selezionare rigorosamente 2.0 mm coppia testa maschio; la miscelazione con 2,54 mm di passo causerà danni all'assemblaggio.
2. Tipo di montaggio: scegliere questa versione SMT se il progetto richiede un'elaborazione SMT completa; scegliere il tipo di foratura se la saldatura manuale è dominante.
3. Selezione del rivestimento:
   • Stagno-nickel: per circuiti di segnale a umidità normale interni, conveniente.
   • Placcaggio a luce d'oro: per scenari di lavoro all'aperto, ad alta intensità di vibrazioni o ad alta umidità.
4. Ricordo termico: la progettazione del pad PCB deve seguire il modello di terra raccomandato; evitare il cortocircuito del pad durante il reflow.
5. Limite di corrente: ogni pinto massimo 2A; non utilizzare per circuiti di alimentazione pesanti oltre i parametri nominali.
6. Controllo dell'accoppiamento: verificare il requisito totale di 18 pin (2×9); contattateci per la personalizzazione se avete bisogno di altri numeri di pin.
