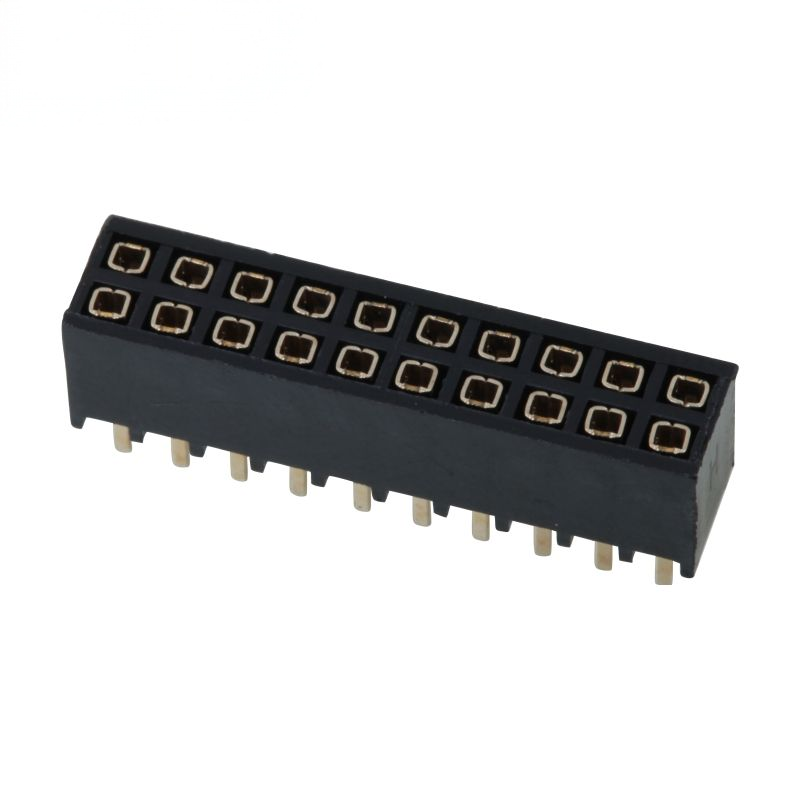

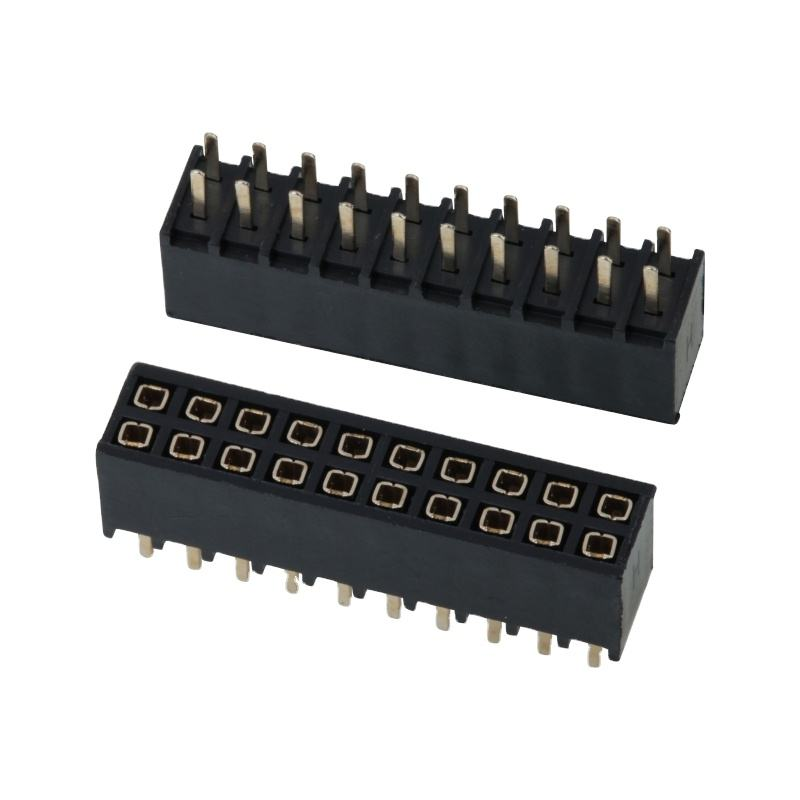

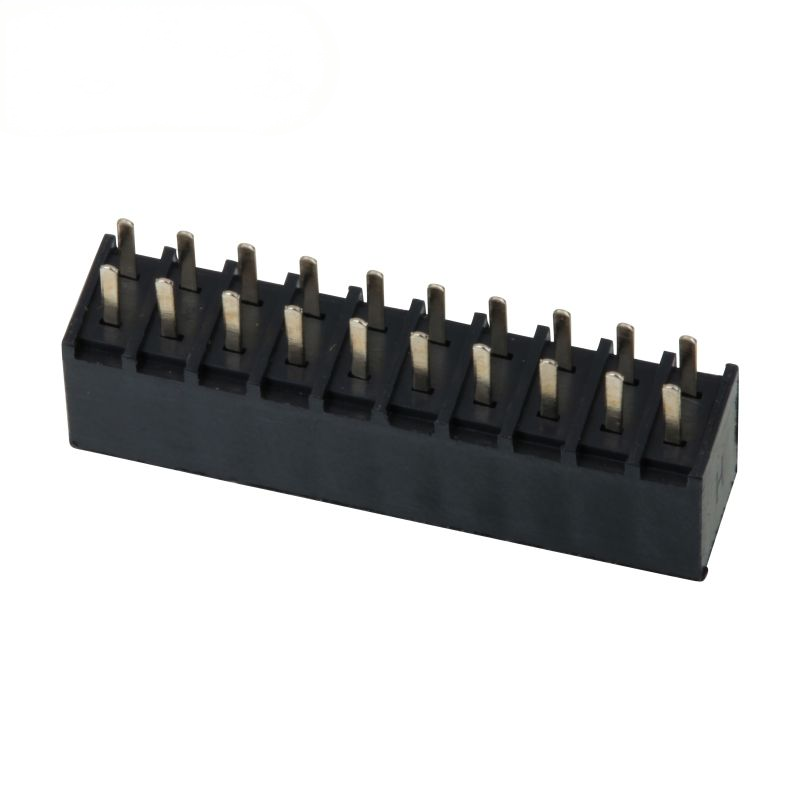

DIP Femminile Header 2.54 mm Pitch Double Row Femminile Straight Header Socket Pin Strip Connector

Connettore femmina DIP con passo da 2,54 mm, doppia fila, femmina dritta, presa per pin

Evidenziare

• Connettore femmina a doppia fila con passo standard industriale da 2,54 mm (0,100 pollici), con foro passante DIP, completamente interoperabile con connettori maschio standard da 2,54 mm
• Terminali di contatto in bronzo fosforoso, placcatura opzionale oro/stagno, contatto stabile in caso di vibrazioni e accoppiamenti frequenti
• Alloggiamento in PBT ad alta temperatura UL94-V0, compatibile con processi di saldatura a onda e rilavorazione manuale
• Ampia gamma di conteggi pin da 2x2P a 2x40P, altezza personalizzata del codino/isolatore disponibile per progetti OEM
• Conforme a RoHS e REACH, soluzione di interconnessione economica per stacking e prototipazione scheda-scheda

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida all'ambiente e alla saldatura

Caratteristiche del prodotto

1. Montaggio verticale DIP a foro passante dritto a doppia fila, robusta ancoratura meccanica del PCB contro urti e vibrazioni
2. Passo standard da 2,54 mm, completamente compatibile con le impronte dei connettori maschio da 2,54 mm più diffuse e componenti standard
3. I contatti a molla in bronzo fosforoso mantengono una forza di contatto costante nel corso dei cicli di accoppiamento, resistono allentamenti del contatto
4. Isolatore in PBT nero UL94-V0 ignifugo, resiste allo stress termico della saldatura a onda senza deformazioni
5. Opzioni di placcatura flessibili: stagnato per uso generale; placcatura nichel-sotto-oro per prestazioni anti-ossidazione in ambienti difficili
6. Copertura del numero di pin: da 2x2P a 2x40P; lunghezza codino e altezza alloggiamento personalizzate supportate
7. Conforme a RoHS/REACH, fornito in sacchetto o scatola sfusa per assemblaggio ad alto volume

Vantaggio del prodotto

1. Forte ritenzione del PCB: La saldatura a foro passante DIP offre una stabilità meccanica di gran lunga superiore ai connettori SMT per apparecchiature soggette a vibrazioni, impedendo il distacco del connettore dal PCB.
2. Compatibilità ecosistema completo: Il passo standard industriale da 2,54 mm riduce il rischio di approvvigionamento dei componenti; sostituzione diretta degli equivalenti di mercato più diffusi.
3. Layout ad alta densità a doppia fila: Il design a doppia fila integra più canali di segnale in un'impronta PCB più corta rispetto alle soluzioni a fila singola, risparmiando spazio sulla scheda.
4. Soluzione di placcatura a doppio grado: La variante stagnata controlla il costo della distinta base per prodotti di grado commerciale; l'opzione placcata in oro mitiga l'ossidazione per dispositivi da esterno / ad alta umidità a lunga durata.
5. Iterazione rapida del progetto: Numeri di pin standard disponibili a magazzino per prototipazione rapida; dimensioni personalizzate disponibili per produzione di massa OEM.
6. Facile da assemblare: L'isolatore resiste alla distorsione termica della saldatura a onda, minore tasso di scarto di assemblaggio sulle linee di produzione SMT / saldatura a onda.

Applicazione

• Schede di controllo industriale, moduli periferici PLC
• Sistemi embedded, computer single-board, schede di sviluppo
• Gateway sensori IoT, hardware per la casa intelligente
• Apparecchiature di test e misurazione
• Moduli di controllo ausiliario per robotica
• Elettronica ausiliaria per interni automobilistici
• Moduli di segnale non critici medicali
• Elettronica di consumo, prototipazione e attrezzature fai-da-te

Opzioni di personalizzazione

1. Conferma configurazione pin: Definire la quantità totale di pin (2xN), layout a doppia fila; verificare rigorosamente la corrispondenza del passo del connettore maschio e della distanza tra le file a 2,54 mm.
2. Controllo montaggio: Selezionare la versione dritta DIP quando è richiesta una forte resistenza agli urti meccanici; scegliere la variante ad angolo retto se è necessaria la connessione laterale.
3. Selezione placcatura:
   • Placcatura in stagno: dispositivi commerciali interni, ambiente con umidità normale, progetti sensibili ai costi.
   • Placcatura in oro: esterno, alta umidità, lunga durata, scenari di inserimento/estrazione frequenti.
4. Validazione impronta PCB: Confermare che il diametro del foro PCB corrisponda alla dimensione del pin DIP; controllare l'altezza dell'isolatore per evitare interferenze meccaniche con i componenti circostanti.
5. Abbinamento termico: Se viene applicato il processo di saldatura a onda, confermare che il materiale isolante soddisfi il requisito di temperatura di saldatura.
6. Requisito personalizzato: Inviare il disegno per lunghezza codino non standard, altezza isolatore o numero di pin speciale.
