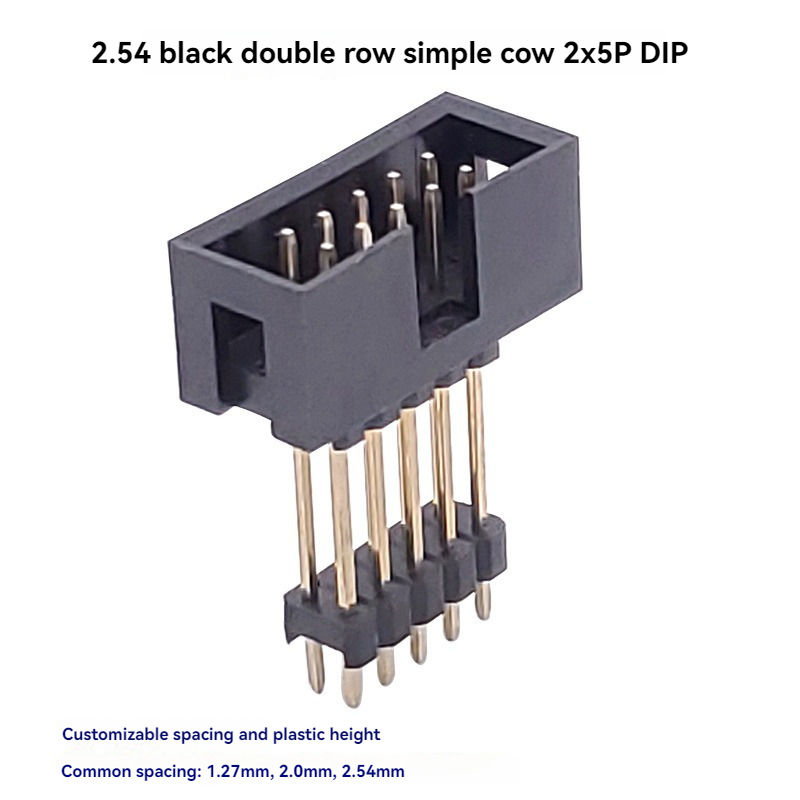

Connettore Box Header DIP 2x5pin con passo 2.54mm, Presa Pin a Due File, Alloggiamenti Cavo Personalizzabili

Connettore Box Header DIP a 2 file da 2x5 pin con passo da 2,54 mm, zoccolo a pin, intestazioni personalizzabili e alloggiamenti per cavi

Evidenziare

• Passo standard industriale da 2,54 mm (0,1 pollici), 2 file da 2x5 pin (10 posizioni) con montaggio a foro passante DIP, direttamente compatibile con i principali assemblaggi di cavi a nastro IDC
• Alloggiamento in PBT nero schermato UL94V-0 con scanalatura di centraggio anti-inversione, evita accoppiamenti errati e piegatura dei pin durante l'assemblaggio di massa
• Contatti quadrati in ottone supportano opzioni di placcatura oro/stagno, trasmissione stabile del segnale in condizioni di vibrazione
• Personalizzazione completa: lunghezza pin, pin mancanti, spessore placcatura, abbinamento cavo-alloggiamento disponibili; conformi a RoHS e REACH per progetti globali
• Robusta saldatura a foro passante DIP offre una forza di tenuta meccanica superiore per applicazioni PCB di grado industriale

Descrizione del prodotto

Parametri meccanici generali

Caratteristiche materiali ed elettriche

Guida ambientale e di saldatura

Questo box header (header schermato) a 2 file da 2x5 pin con passo da 2,54 mm è un connettore PCB maschio di tipo DIP a foro passante. Dotato di una calotta protettiva in plastica e di una scanalatura di centraggio, è progettato per l'interconnessione filo-scheda e scheda-scheda, ampiamente accoppiato con prese per cavi a nastro IDC da 2,54 mm. L'isolante nero ritardante di fiamma garantisce la stabilità della produzione. Supportiamo dimensioni pin personalizzate, specifiche di placcatura e alloggiamenti per cavi abbinati per soddisfare i requisiti di prototipi, produzione di massa e progetti OEM.

Caratteristiche del prodotto

1. Passo standard da 2,54 mm, 2 file da 2x5P totale 10 contatti, montaggio PCB DIP dritto a foro passante
2. La calotta schermata protegge i pin dalla deformazione durante la manipolazione, l'assemblaggio e il trasporto
3. Scanalatura di centraggio integrata per prevenire l'inserimento errato, ridurre il rischio di cortocircuito nella produzione di massa
4. Alloggiamento in PBT nero ritardante di fiamma UL94V-0, ampio intervallo di temperatura operativa
5. Pin di contatto quadrati in ottone, molteplici alternative di placcatura (stagno, flash oro, oro selettivo)
6. Altamente personalizzabile: lunghezza pin, layout speciale con pin mancanti, spessore placcatura personalizzato, alloggiamenti per cavi abbinati
7. Conforme a RoHS, REACH; adatto per flussi di lavoro di assemblaggio automatizzato e saldatura manuale
8. Perfetta interoperabilità con connettori per cavi a nastro piatti IDC da 2,54 mm commerciali

Vantaggio del prodotto

1. Assemblaggio anti-errore: Calotta + scanalatura di centraggio eliminano danni da inserimento errato, riducono il tasso di difettosità per la produzione di massa, rispetto agli header a pin non schermati
2. Elevata affidabilità meccanica: La saldatura a foro passante DIP fornisce una ritenzione PCB molto più forte rispetto alla versione SMT, funziona bene in scenari di urti e vibrazioni
3. Ampia compatibilità: Abbina perfettamente prese per cavi a nastro IDC da 2,54 mm commerciali, riduce il ciclo di approvvigionamento dei componenti per gli ingegneri
4. Flessibile capacità di personalizzazione: Supporta lunghezza pin modificata, design con pin mancanti, spessore oro variabile e alloggiamenti per cavi di supporto per richieste di progetti non standard
5. Equilibrio costo-prestazioni: Versione placcata in stagno per beni di consumo ad alto volume; variante placcata in oro per test di accoppiamento ripetuto / porte di debug; una piattaforma di numeri di parte copre più livelli di costo
6. Controllo qualità costante: Ispezione dimensionale rigorosa sui pin quadrati e sulla posizione della scanalatura dell'alloggiamento per garantire la coerenza di accoppiamento lotto per lotto

Applicazione

• Moduli di controllo industriale, interfacce segnale periferiche PLC
• Dispositivi IoT, interconnessioni interne di gateway e sensori
• Apparecchiature mediche ausiliarie (non impiantabili), maschere di prova e misurazione
• Apparecchiature di automazione, trasferimento segnale driver servo
• Elettronica di consumo, connessioni scheda madre elettrodomestici
• Robotica, hardware di monitoraggio della sicurezza
• Schede di prototipazione, kit di sviluppo, apparecchiature elettroniche didattiche

Opzioni di personalizzazione

1. Tipo di montaggio: Selezionare questa versione dritta DIP quando il connettore di accoppiamento si inserisce verticalmente dal lato superiore del PCB; scegliere la variante ad angolo retto se il cavo esce orizzontalmente dal bordo del PCB
2. Selezione placcatura:
   • Placcatura in stagno: Ideale per l'assemblaggio del prodotto finale una tantum, conveniente
   • Flash oro / oro selettivo: Scegliere per interfacce di test, porte di debug, moduli che richiedono frequenti collegamenti/scollegamenti
3. Conferma coppia di accoppiamento: Durante la progettazione del PCB, verificare che il partner di accoppiamento sia una presa per cavo a nastro IDC standard da 2,54 mm; non fare affidamento solo sul valore del passo, ricontrollare il contorno dell'alloggiamento e la posizione della scanalatura
4. Lunghezza pin personalizzata: Lunghezza pin standard per PCB da 1,6 mm; informarci se sono necessari pin a foro passante più lunghi/corti per circuiti stampati spessi o sottili
5. Condizioni ambientali: Per un ambiente industriale ad alta vibrazione, dare priorità a un box header DIP rispetto a un header a pin non schermato per una migliore protezione anti-accoppiamento errato
6. Layout speciale: Contattare il nostro team di ingegneri se si richiede una disposizione con pin mancanti o una posizione della scanalatura personalizzata
