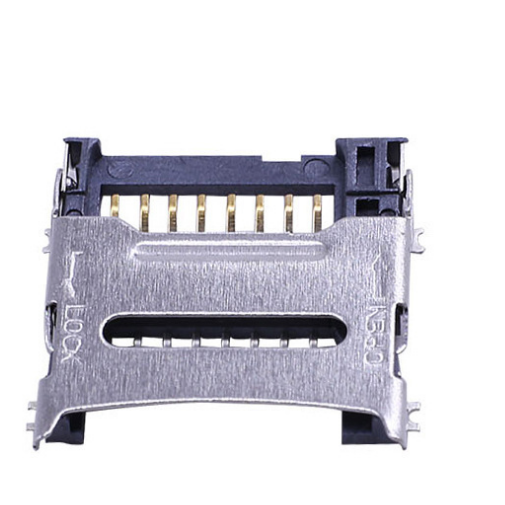

Presa per schede Micro SD / TF a 8 pin | Alternativa a Molex 472192001 | Connettore SMT con apertura a ribalta (cerniera) H 1,8 mm

In evidenza

✅ Sostituzione diretta drop-in per le serie Molex 472192001 / 47219-2001
✅ Basso profilo H 1,8 mm con apertura a ribalta / a cerniera, montaggio superficiale SMT a 8 pin
✅ Passo dei contatti di 1,10 mm, inserimento frontale della scheda Micro SD / TF
✅ Placcatura dei contatti oro su nichel stabile, durata meccanica di 5.000 cicli di accoppiamento
✅ Conforme a RoHS e Low-Halogen, imballaggio per produzione di massa in nastro e bobina (tape & reel)
✅ Senza interruttore di rilevamento scheda; alette di ritenuta PCB integrate per una saldatura stabile su PCB

Specifiche tecniche

Parametri meccanici generali

Caratteristiche dei materiali ed elettriche

Linee guida ambientali e di saldatura

Caratteristiche del prodotto

• Funzionamento con coperchio a cerniera: apertura dello sportellino → posizionamento della scheda TF → chiusura dello sportellino per il bloccaggio; nessun meccanismo a molla push-push
• 8 contatti di segnale, passo 1,10 mm, direzione di inserimento frontale della scheda
• Terminazione per montaggio superficiale SMT, alette di ritenuta PCB integrate per prevenire disallineamenti durante la saldatura a rifusione
• Altezza totale di 1,8 mm, ingombro compatto per dispositivi dal design ultrasottile
• La calotta schermata in acciaio inossidabile migliora le prestazioni contro le interferenze
• Alloggiamento in LCP UL94V-0 per alte temperature, adatto per i profili di rifusione SMT standard
• Placcatura dei contatti di accoppiamento in oro su nichel, terminali PCB stagnati per un'eccellente saldabilità
• Confezionamento in nastro e bobina per linee di assemblaggio SMT ad alta velocità
• Assenza di interruttore di rilevamento scheda per ridurre i costi della distinta base (BOM) e la complessità del layout PCB

Vantaggi del prodotto

1. Compatibilità drop-in: Sostituzione pin-to-pin per Molex 472192001, riutilizza il footprint PCB originale, non richiede la riprogettazione del PCB, riduce i costi e i tempi di sviluppo del progetto.
2. Affidabilità della chiusura a cerniera: Struttura meccanica semplice, minor numero di punti di guasto rispetto al meccanismo push-push; adatta per apparecchiature soggette a vibrazioni.
3. Distinta base ottimizzata nei costi: Senza interruttore di rilevamento scheda, costo dei componenti inferiore per progetti che non richiedono la funzione di rilevamento hot-plug.
4. Ideale per la produzione di massa: Confezionamento in bobina, prestazioni di saldatura stabili, le alette di ritenuta impediscono il galleggiamento del componente durante il reflow.
5. Ampia adattabilità ambientale: Intervallo di temperatura di grado industriale da -40 a +85 ℃, adatto per hardware embedded industriale e da esterno.
6. Prestazioni del segnale stabili: La placcatura dei contatti in oro-nichel a bassa resistenza di contatto garantisce una lettura e scrittura ad alta velocità su scheda SD stabile.

I nostri servizi

2. Capacità produttiva adeguata---risolviamo per te i problemi relativi ai grandi ordini
3. Personalizzazione professionale---forniamo un servizio completo 'one-stop' per connettori
4. Risoluzione dei problemi---risolviamo tutti i problemi di produzione prima della spedizione
5. Consegna rapida---offriamo molteplici soluzioni di spedizione per ridurre i costi logistici

Settori applicativi di riferimento

• Controllori embedded industriali, gateway IoT, dispositivi con sensori intelligenti
• Dash cam, apparecchiature periferiche per veicoli
• Telecamere di videosorveglianza, accessori per NVR
• Droni, strumenti portatili di test e misurazione
• Hardware per smart home, set-top box, moduli di edge computing
• Apparecchiature medicali portatili, terminali industriali palmari

Domande frequenti (FAQ)

1): È possibile inviare campioni gratuiti per il controllo della qualità?
Sì. Nella maggior parte dei casi, possiamo fornire campioni gratuitamente.

2): In che modo la vostra fabbrica gestisce il controllo qualità?
- Prima della produzione, XTK tiene una riunione con tutto il team di gestione per confermare tutti i dettagli del prodotto.
- Disponiamo di macchinari di tranciatura ad alta precisione, macchine per stampaggio a iniezione ad alta precisione e impianti di produzione completamente automatizzati per controllare rigorosamente la qualità del prodotto.
- Tutti i materiali vengono controllati dal team commerciale e dalla direzione di produzione prima dell'uso.
- Ogni linea di produzione dispone di un caposquadra per monitorare la qualità.
- Addetti specializzati al controllo qualità verificano la qualità dei prodotti finiti.
Vi  terremo costantemente aggiornati sullo stato dell'ordine in tempo reale.

3): Perché il vostro prodotto è così vantaggioso in termini di costi?
- Con la nostra missione di aiutare i clienti a ridurre i costi complessivi, non crediamo in una politica di prezzi gonfiati.
- XTK si impegna al massimo per mantenere i prezzi più bassi possibile senza sacrificare la qualità. Inoltre, XTK migliora la competitività dei costi di produzione ricercando attivamente le migliori opzioni possibili per i componenti e gestendo la logistica della catena di fornitura.
In questo modo, possiamo aiutarvi ad alleggerire la pressione finanziaria e sviluppare insieme una relazione commerciale reciprocamente vantaggiosa.

4. Perché dovreste acquistare da noi e non da altri fornitori?
- 15 anni di esperienza nella produzione di connettori di precisione - Forte team di ricerca, sviluppo e innovazione tecnica - Fornitore designato per aziende di primaria importanza - Servizi e soluzioni personalizzati - Produzione con MOQ ridotti
