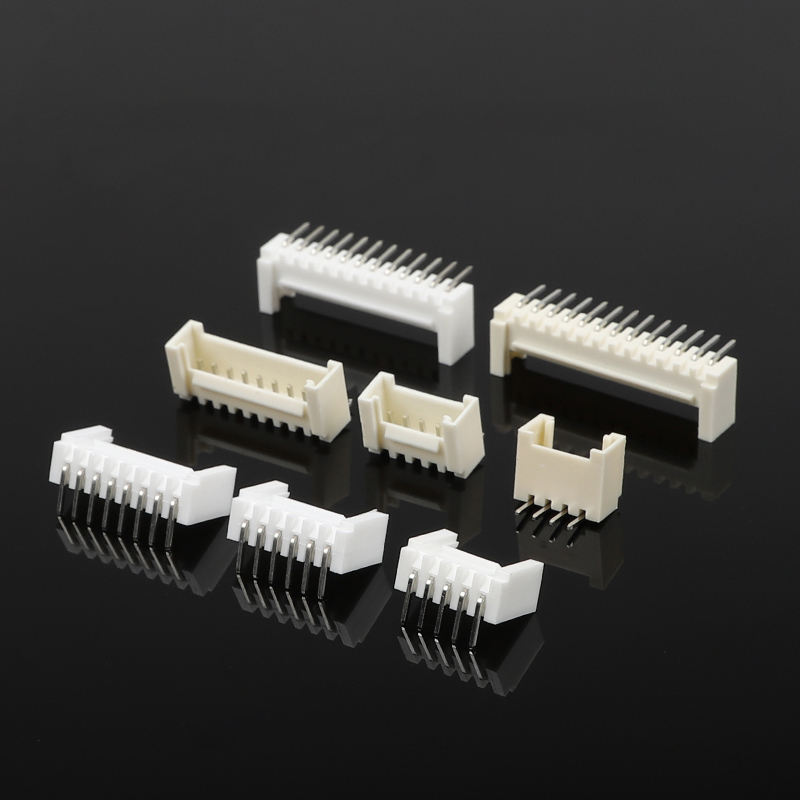

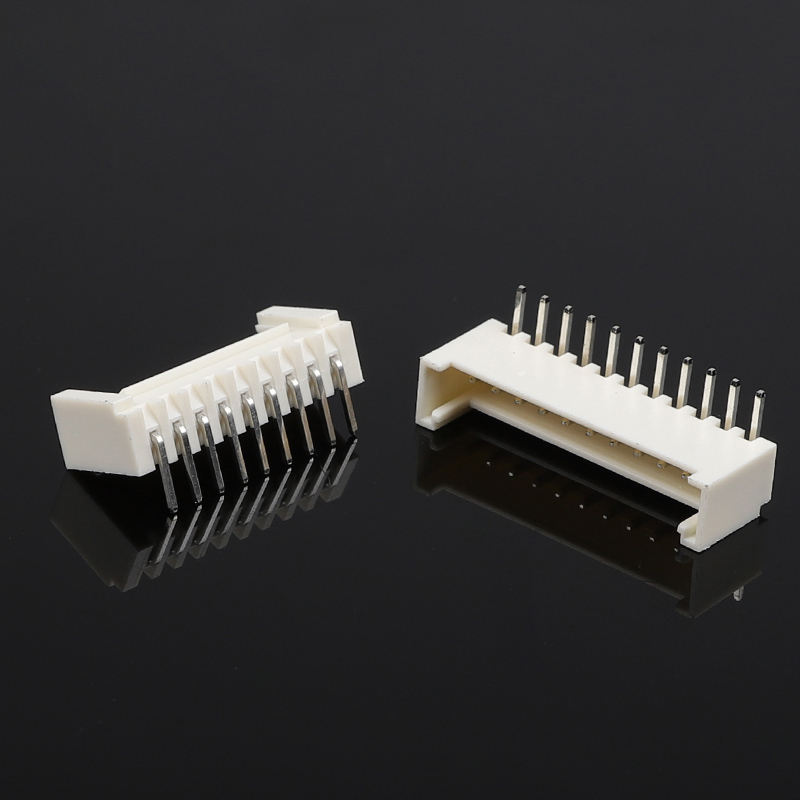

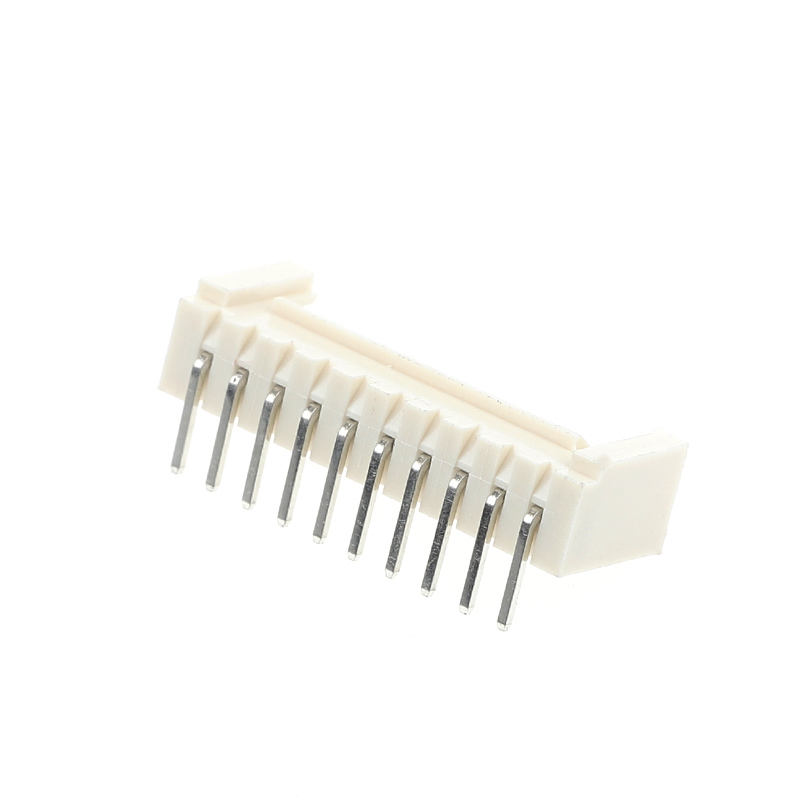

Connettore per schede a filo con fibbia orizzontale a 90 gradi, pin piegato, presa femmina in nylon da 2,0 mm
Descrizione del prodotto
| Articolo |
Specifiche |
| Tipo di prodotto |
Presa femmina filo-scheda, pin piegato orizzontale a 90°, fibbia di bloccaggio |
| Passo |
2,0 mm |
| Stile di montaggio |
DIP Through-Hole, ad angolo retto / orizzontale |
| Posizioni disponibili |
Da 2 a 16 posizioni (standard), posizioni personalizzate negoziabili |
| Materiale dell'alloggiamento |
Nylon PA66, ritardante di fiamma UL94-V-0 |
| Materiale del terminale |
Ottone / Bronzo fosforoso |
| Placcatura standard |
Stagnato; placcatura flash oro opzionale |
| Corrente nominale |
3 A AC/DC (per circuito) |
| Tensione nominale |
250 V AC/DC |
| Resistenza di contatto |
≤20 mΩ (iniziale) |
| Resistenza di isolamento |
≥1000 MΩ |
| Tensione di tenuta |
1000 V AC / 1 min |
| Intervallo di temperatura operativa |
-25°C ~ +85°C |
| Cicli di accoppiamento |
≥500 cicli |
| Sezione del cavo compatibile |
Cavo flessibile AWG #24-#28 |
| Conformità |
RoHS, REACH |
| Parti corrispondenti |
Terminali a crimpare, connettore maschio corrispondente, cablaggio personalizzato |
Questa presa femmina filo-scheda orizzontale ad angolo retto a 90 gradi con passo da 2,0 mm è un connettore con pin piegato DIP through-hole con fibbia di bloccaggio positiva integrata, progettata per un'interconnessione affidabile di segnali e bassa potenza filo-PCB in assemblaggi elettronici con spazio limitato. La fibbia di bloccaggio integrata offre una solida ritenzione di accoppiamento contro vibrazioni e scollegamenti accidentali, eliminando i rischi di connessione intermittente comuni nelle alternative senza blocco. Stampata in nylon PA66 di alta qualità (UL94-V-0), questa presa supporta il processo di saldatura a onda, prestazioni elettriche stabili e una lunga durata per l'elettronica di produzione di massa. Disponibile in più conteggi di pin per un layout PCB flessibile, serve come sostituzione drop-in conveniente per le serie filo-scheda di tipo latch da 2,0 mm mainstream.
- Struttura DIP con pin piegato orizzontale a 90°: L'accoppiamento ad ingresso laterale orizzontale consente di risparmiare spazio verticale sul PCB, ideale per layout di custodie compatte; il design con pin piegato through-hole offre un forte ancoraggio meccanico alla saldatura, migliore resistenza agli urti rispetto alle versioni SMT per dispositivi soggetti a vibrazioni.
- Blocco a fibbia positiva: Clic udibile e tattile quando completamente accoppiato; impedisce lo scollegamento accidentale durante il trasporto, l'assemblaggio o il funzionamento dell'apparecchiatura; evita l'interruzione del segnale causata da un accoppiamento allentato. L'alloggiamento polarizzato impedisce l'inserimento inverso per proteggere i circuiti del PCB.
- Alloggiamento in nylon PA66 ad alta temperatura: Grado di ritardante di fiamma UL94-V-0, compatibile con la saldatura a onda standard, dimensioni stabili sotto cicli termici, basso rischio di deformazione durante la saldatura di produzione.
- Prestazioni elettriche costanti: La geometria ottimizzata del contatto mantiene una bassa resistenza di contatto nel corso di ripetuti cicli di accoppiamento; ispezioni rigorose delle materie prime e in processo riducono il tasso di guasto sul campo per progetti OEM ad alto volume.
- Ampia copertura del conteggio dei pin e supporto personalizzato: Posizioni standard 2P-16P in stock; conteggi pin personalizzati, opzioni di placcatura dei terminali (stagno / flash oro selettivo), marcatura personalizzata e servizi di cablaggio corrispondenti disponibili per requisiti specifici del progetto.
- Conformità completa: Conforme a RoHS e REACH, soddisfa i requisiti di importazione globali per l'elettronica di consumo e industriale; rapporti di prova e file di disegno disponibili su richiesta per la validazione del design-in.
Ideale per l'interconnessione di segnali interni e a bassa potenza in diversi settori:
- Elettronica di consumo: Elettrodomestici, moduli per la casa intelligente, pannelli di visualizzazione, stampanti e scanner
- Controllo industriale: Moduli sensore, schede di controllo, piccole apparecchiature di automazione
- LED e illuminazione: Schede driver LED, unità di controllo dell'illuminazione interna
- Medico e strumentazione: Strumenti di prova, dispositivi medici portatili
- Aftermarket automobilistico: Assemblaggi elettronici ausiliari di bordo
FAQ
1. D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
2. D: Non riesco a trovare il prodotto nel vostro catalogo, potete realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
3. D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
4. D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
5. D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviateli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Siamo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Obbediamo rigorosamente a ISO9001, IQC, OQC, IPQC, QA occupano il 10% del nostro reparto Qualità. Tutti i nostri prodotti saranno testati da CCD.
8. D: Ho bisogno della vostra lista prezzi di tutti i vostri prodotti. Avete una lista prezzi?
R: Non abbiamo una lista prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile fare tutti i loro prezzi su una lista, e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E potete darci una lista di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e una lista prezzi.
9. D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, non c'è problema a mettere il vostro logo o altre informazioni sulla confezione. Bisogna solo sottolineare che ciò comporta costi aggiuntivi.
10. D: Quali certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
