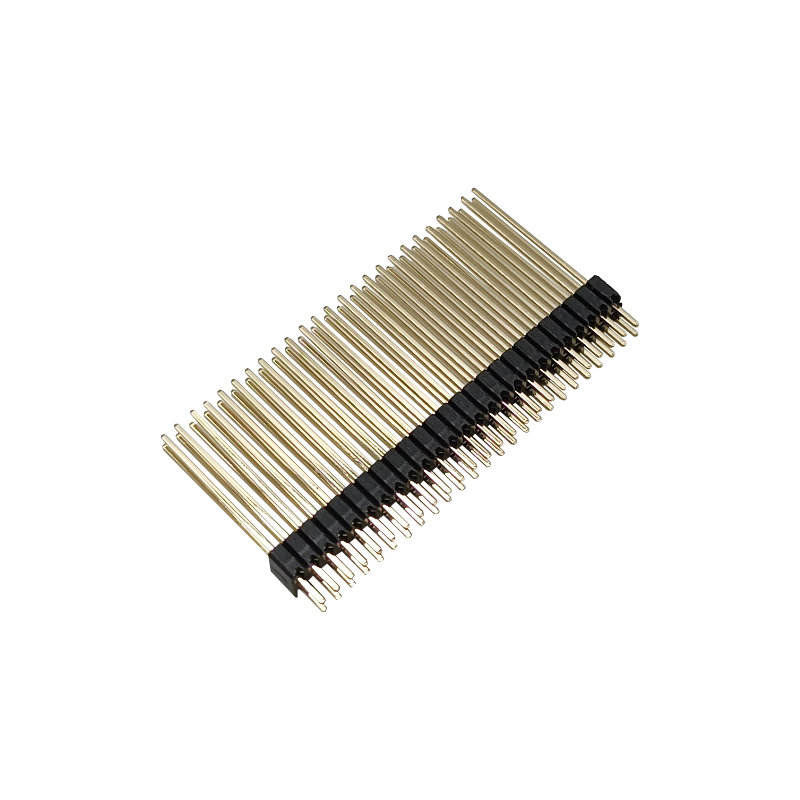

Nuovo connettore per sede ago 1.27mm con pin a doppia fila allungato 2*25P interamente in rame placcato oro ecologico produttore

Descrizione del prodotto

Questo Connettore con pin esteso 1.27mm passo 2×25P è un connettore maschio compatto progettato per l'interconnessione PCB-PCB e scheda-modulo dove i connettori standard da 2.54mm potrebbero occupare troppo spazio sulla scheda.

Caratterizzato da un passo di 1.27mm, 50 contatti in due file, configurazione con pin estesi, contatti a base di rame e superfici di contatto placcate in oro, è adatto per assemblaggi elettronici compatti che richiedono un elevato numero di contatti in un'area PCB limitata.

Materiali e costruzione

Contatti in lega di rame

Il connettore utilizza contatti in lega di rame, fornendo la base conduttiva necessaria per l'interconnessione elettrica PCB-PCB. L'area di accoppiamento è specificata con placcatura in oro da 0.25 μm, mentre la coda di saldatura utilizza placcatura in stagno opaco da 1.27 μm.

Isolante termoplastico

L'alloggiamento isolante utilizza materiale termoplastico con un rating di infiammabilità UL94 V-0, rendendo il componente adatto per assemblaggi PCB in cui è necessario considerare i requisiti di infiammabilità del materiale.

Vantaggi ingegneristici

1. Interconnessione compatta scheda-scheda

Il passo di 1.27mm e la configurazione a 2 file e 10 posizioni forniscono un'interfaccia PCB-PCB compatta per applicazioni in cui lo spazio sulla scheda è limitato.

Ciò rende il connettore particolarmente rilevante per:

• Schede di controllo compatte
• Moduli elettronici embedded
• PCB di controllo industriale
• Apparecchiature di comunicazione
• Moduli di calcolo
• Elettronica di consumo

2. Assemblaggio PCB compatibile SMT

Il design verticale a montaggio superficiale è compatibile con i processi di assemblaggio SMT automatizzati. Il produttore specifica la saldatura a fase di vapore e a riflusso IR come processi di saldatura supportati.

Per la produzione di PCB ad alto volume, questo può semplificare l'integrazione in un processo di produzione a montaggio superficiale esistente.

3. Prestazioni elettriche definite

La specifica pubblicata fornisce parametri elettrici misurabili piuttosto che fare affidamento solo su affermazioni generali di affidabilità.

I valori chiave includono:

• Corrente nominale di 1A per contatto
• Tensione nominale di 125VAC
• Resistenza di contatto iniziale massima di 20mΩ
• Resistenza di contatto massima di 50mΩ dopo il test
• Resistenza di isolamento minima di 1.000MΩ

Questi valori forniscono agli ingegneri criteri concreti per valutare l'idoneità elettrica durante la selezione del connettore.

4. Ampio intervallo di temperatura operativa

L'intervallo di temperatura operativa specificato è -55°C a +125°C, rendendo questo connettore adatto per apparecchiature elettroniche che richiedono un inviluppo di temperatura operativa relativamente ampio.

L'idoneità effettiva per un prodotto finale specifico dovrebbe comunque essere valutata rispetto ai requisiti termici e ambientali completi a livello di sistema.

Processo di personalizzazione passo-passo

1. Raccolta requisiti → 2. Valutazione tecnica e preventivo → 3. Revisione e conferma disegno 3D → 4. Stampo / Attrezzatura e prototipo → 5. Test campione (resistenza contatti, ritenzione, riflusso) e approvazione → 6. Produzione di massa → 7. Controllo qualità finale e spedizione.

Il nostro servizio

Disponibilità e politica campioni

I campioni vengono inviati gratuitamente ai nostri clienti su richiesta, a condizione che siano disposti a pagare il trasporto, oppure possiamo pagare il trasporto per alcuni vecchi clienti da parte nostra, oppure il cliente può pagare il trasporto in anticipo e possiamo spedire i campioni con il nostro corriere.

Garanzie/Termini e condizioni

Forniamo una garanzia di qualità del prodotto.
Viene assicurata una consegna rapida di 15 giorni.
I termini di pagamento includono T/T, ma sono soggetti a negoziazione, come L/C, PayPal, Western Union e altro.

Servizio post-vendita

Viene offerto un servizio eccellente attraverso la nostra rete di uffici e la sede centrale.
Si prega di contattare il nostro reparto vendite marketing telefonicamente o via e-mail, o se conveniente, visitare il nostro ufficio.
Oltre al servizio cordiale, offriamo i prezzi più competitivi e una programmazione flessibile.

FAQ

D: Qual è il tuo MOQ?

R: Il nostro MOQ di solito è di 1000 pezzi, ma accettiamo piccole quantità d'ordine per test.

D: Posso visitare la tua fabbrica?

R: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e speriamo di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tuo tempo di campionamento? Qual è il tuo tempo di consegna?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa. Dipende dalla quantità.

D: Come ispeziono la mia merce?

R: Puoi ispezionare visitando la fabbrica, o chiedere a una terza parte di ispezionare, o tramite ispezione fotografica.

D: Quanto costa spedire nel mio paese?

R: Il trasporto sarà fornito dalla compagnia di trasporto in base al tuo peso lordo e CBM.

D: Come faccio a sapere se hai spedito il mio ordine?

R: Il numero di tracciamento (DHL, UPS, FedEx, TNT, EMS, ecc.), la lettera di vettura aerea o la polizza di carico marittima ti verranno inviati non appena la merce sarà spedita. Seguiamo anche la consegna e ti teniamo informato. Viene fornito un utile servizio post-vendita. Supportiamo ciò che vendi.

D: Posso realizzare prodotti personalizzati?

 R: Certo, inviaci il tuo disegno o campione.
