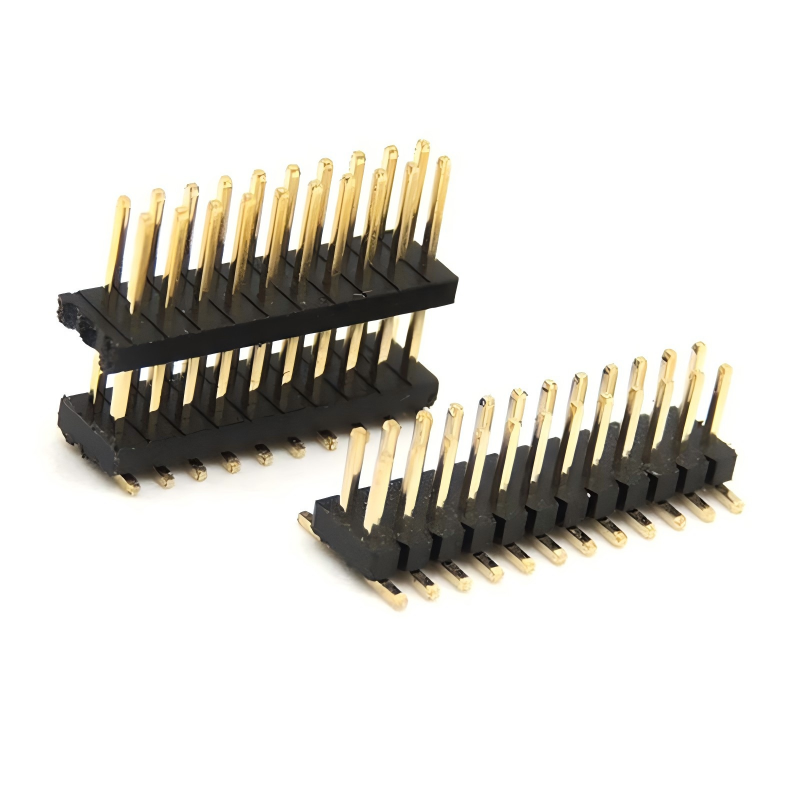

Connettore Maschio con Pin Lungo a Pressione Dual 6 8 20 Pin 2*14 2*3 5 Femmina Passo 1mm 1.27mm 2mm 2.54mm Angolato SMD/SMT

Press-Fit / SMT / THT Long-Pin Male Header 1.0 / 1.27 / 2.0 / 2.54 mm Pitch, singolo e doppio fila (2×3 / 2×7 / 2×10 / 2×14), dritto / angolo destro / SMD, lunghezza di pin personalizzata

Descrizione del prodotto

Visualizzazione

Questa famiglia di intestazioni maschili a perno lungo copre i quattro tratti dominanti da tavola a tavola (1,0 / 1,27 / 2,0 / 2,54 mm) in fila singola e doppia, con tre stili di terminazione in parallelo:connessione di pressa conforme (backplane senza saldatura), SMT angolo retto ala gabbiano (auto-posizionamento), e THT dritto con coda estesa (accoppiamento madre-figlia, intestazioni di debug, mezzanino).qualunque 2×n tra 2×2 e 2×40 è equipaggiato senza NRE.

I perni quadrati sono in ottone girato/tinato (2.54/2.0) o bronzo fosforo (1.27/1.0), lucidato in oro sulla zona di accoppiamento con barriera al nichel, stagno sulla terminazione.quindi la versione SMT passa 260 °C reflow senza piombo 10 s per IEC 60068-2-58 ‰ stessa classe della serie SEKORM 296.

5 Punti di vendita differenziati

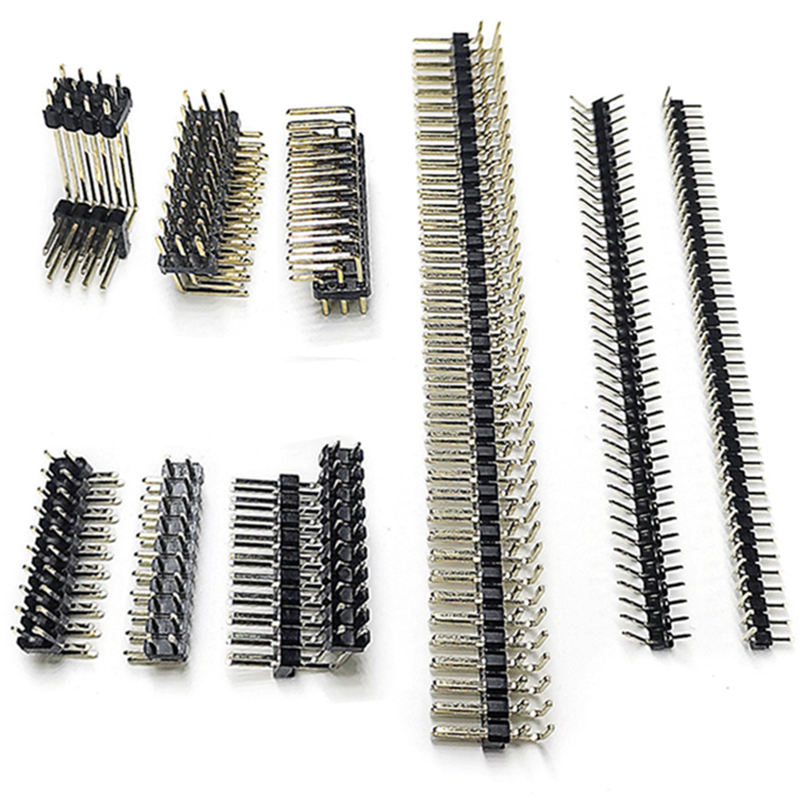

1. Quattro piattaforme, una famiglia di attrezzature️10,0 mm / 1,27 mm / 2,0 mm / 2,54 mmpin quadrato Ø0,4 / 0,46 / 0,5 / 0,64 mm rispettivamente; doppia fila 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) e eventuali 2×n nel mezzo,4/6/8/20/32/40 a riga singola anche coperto , non fornitore.

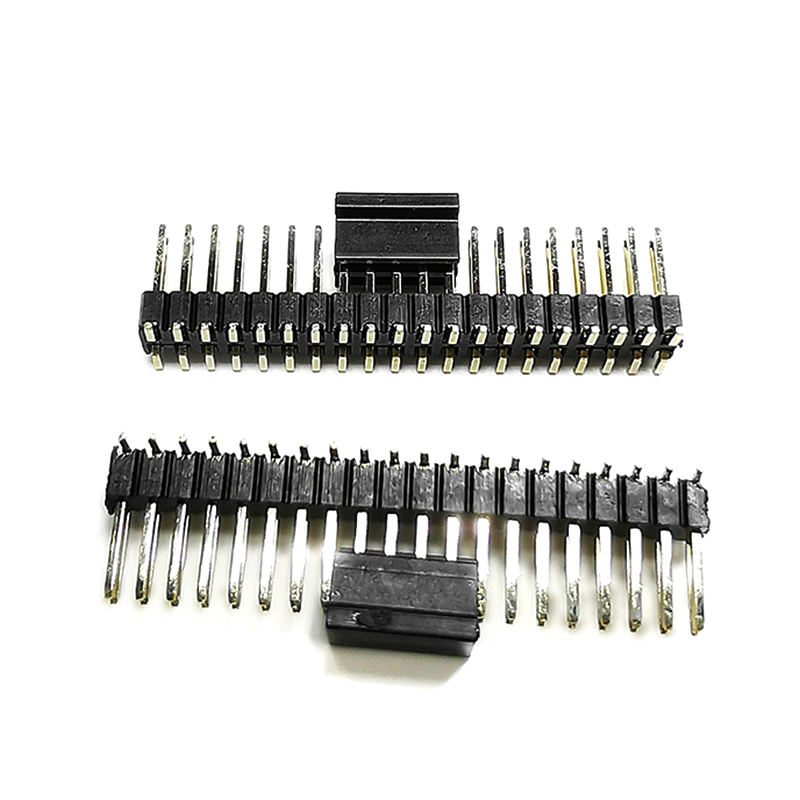

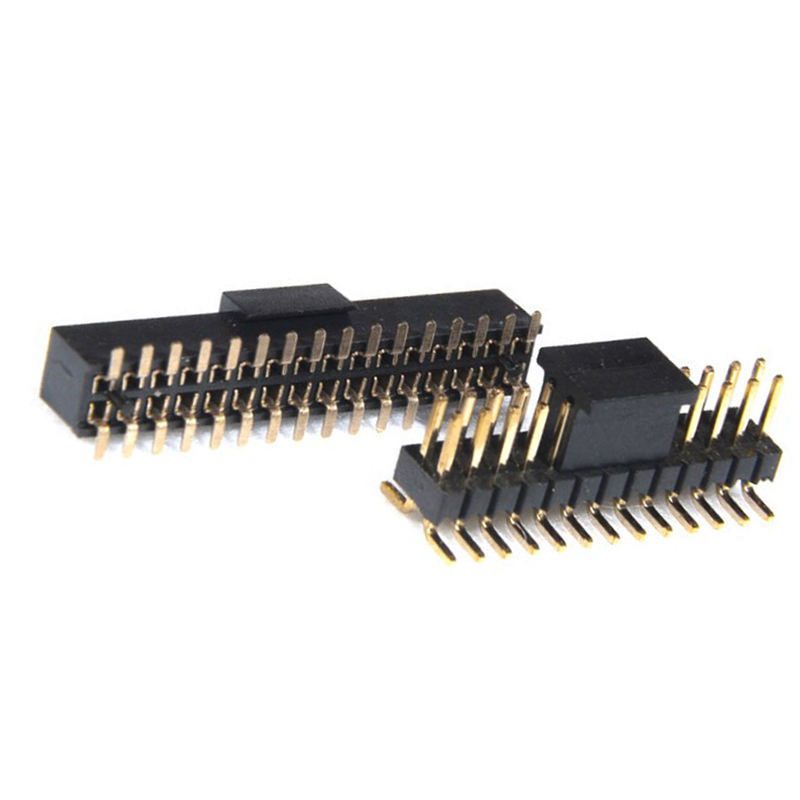

2. Tre terminazioni in parallelo️Coda conforme alle prescrizioni della pressa(Ø0,5 mm occhio d'ago, senza saldatura, per backplane come la serie Hongyian PF) /RA SMT a ali di gabbiano(pick-and-place pad, 260°C 10 secondi per SEKORM 296) /THT rettilineo a perno lungo(cavallo 11,96 mm predefinito, personalizzabile 8,5 ¢ 25 mm per l'impilazione / madre-figlia come Connray MH25422).

3. Cassazione LCP / PA6T / PA9T ad alta resistenza, UL94 V-0Non è poliestere economico; la versione SMT sopravvive al reflusso privo di piombo a 260 °C 10s, la versione THT alla saldatura a onde OK; le scelte di isolanti corrispondono al grado industriale Jetacon / SEKORM.

4. True 3A su 2.54mm / 1A su 1.27mm️ leghe di Cu C2680 (2.54) o di bronzo fosforo C5210 (1.27) pin, oro flash 0,05μm / 0,76μm (30μm") opzione/tin opaco; contatto R ≤20 mΩ, IR ≥1000 MΩ,resistenza a corrente alternata di 500 ‰ 600 V ‰ gli stessi elettrici della classe livello-1 296/MH25422.

5. Passaggio al SEKORM 296 / Connray MH25422 / Amphenol / Har-win️ 2,54 mm di terreno = griglia standard da 0,1′′; 1,27 mm di fila doppia corrisponde a Harwin/Harting har-flex mezzanine pitch; ritorniamo cross draw + 3D STEP in 24 h.

Industria delle applicazioni

• Tabelle madre-figlia / mezzanino️ THT a pin lunghi da 2,54 mm per Raspberry Pi HAT / classe har-flex da 1,27 mm per schede BBAI 5G

• Piano di supporto industriale️ press-fit 2.0mm a doppia fila 2×10 in 1.6mm FR4, senza saldatura a onde (caso d'uso di Hongyian PF)

• Dev board / kit di valutazione2×3 SMD RA (clone PRT-27910) su layout originali di SparkFun/Adafruit

• PLC / DIN controller ferroviario- 2,54mm 2×7 RA THT, 3A di potenza + segnale

• Sub-board indossabile per uso medico- 1,27 mm 2×10 SMT RA, flash dorato, isolatore a basso profilo da 4,3 mm

• Modulo di sensori per autoveicoli​ – 1.0mm 2×7 SMT, LCP V-0, -40~+105 ℃

• Fabbricazione di prova / ATE​ – long-pin 2.54mm 2×40 for pogo adapter plates

Opzioni di personalizzazione

• Punto di lancio:1.0 / 1.27 / 2.0 / 2.54 mm(altri 1.5/3.96 su richiesta)

• Righe: singola/doppia/tripla

• Conteggio: 2×3 / 2×7 / 2×10 / 2×14 / 2×20... 2×40

• Terminazione: Conformità con la press-fit / SMT gull-wing (straight/RA) / THT straight long-pin / THT RA

• Lunghezza del perno: accoppiamento 5,0 11,96 mm, coda 2,4 3,0 8,5 10,0 11,96 25,0 mm

• Altezza della plastica: 2,0 / 2,54 / 4,3 / 5,0 mm

• Rivestimento: Au flash / 15μ" / 30μ" + Ni / stagno completo / duplex

• Alloggiamento: LCP / PA6T / PA9T / PBT nero (colore opt)

• Pieghe: con/senza pinza di posizionamento; capo press-fit facoltativo

Processo personalizzato

1. Raccolta dei requisiti → 2. Valutazione tecnica e quotazione → 3. Revisione e conferma del disegno 3D → 4. Stampo / attrezzatura e prototipo → 5. Prova del campione (contact R, ritenzione, reflow) e approvazione → 6.Produzione di massa → 7QC finale e spedizione.

Il nostro servizio

Disponibilità e politica dei campioni

I campioni devono essere inviati ai nostri clienti gratuitamente su loro richiesta, purché siano disposti a pagare per il trasporto, o possiamo pagare il trasporto per alcuni vecchi clienti da parte nostra pure,o il cliente può pagare il trasporto in anticipo, e possiamo spedire i campioni con il nostro corriere pure.

Garanzie/garanzie/termini e condizioni

Forniamo una garanzia di qualità del prodotto.
Una consegna veloce di 15 giorni è garantita.
Le condizioni di pagamento includono T/T, ma sono soggette a negoziazione, come L/C, PayPal, Western Union e altro ancora.

Servizio post vendita

Un servizio eccellente è offerto attraverso la nostra rete di uffici e sede centrale.
Si prega di contattare il nostro reparto marketing o per telefono o e-mail, o se è conveniente, visitare il nostro ufficio.
Oltre al servizio amichevole, offriamo i prezzi più competitivi e orari flessibili.

Domande frequenti

D: Qual è il vostro MOQ?

R: Il nostro MOQ di solito è di 1000 pcs, ma accettiamo piccole quantità di ordine per il test.

D: Posso visitare la vostra fabbrica?

R: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e speriamo di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tempo di campionamento?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa.

D: Come posso ispezionare le mie merci?

R: È possibile ispezionare visitando la fabbrica, o chiedere a terzi di ispezionare, o per ispezione con foto.

D: Quanto costa spedire al mio paese?

R: Il trasporto sarà effettuato dalla compagnia di trasporto in base al peso lordo e alla CBM.

D: Come faccio a sapere se spedite il mio ordine?

R: Il numero di tracciamento ((DHL, UPS, FedEx, TNT, EMS, ecc.), la bolletta di trasporto aereo o B / L via mare ti verrà inviato non appena le tue merci vengono spedite.È fornito un utile servizio post-venditaSosteniamo quello che vendi.

D: Posso realizzare prodotti personalizzati?

 R: Certo, basta mandarci il disegno o il campione.
