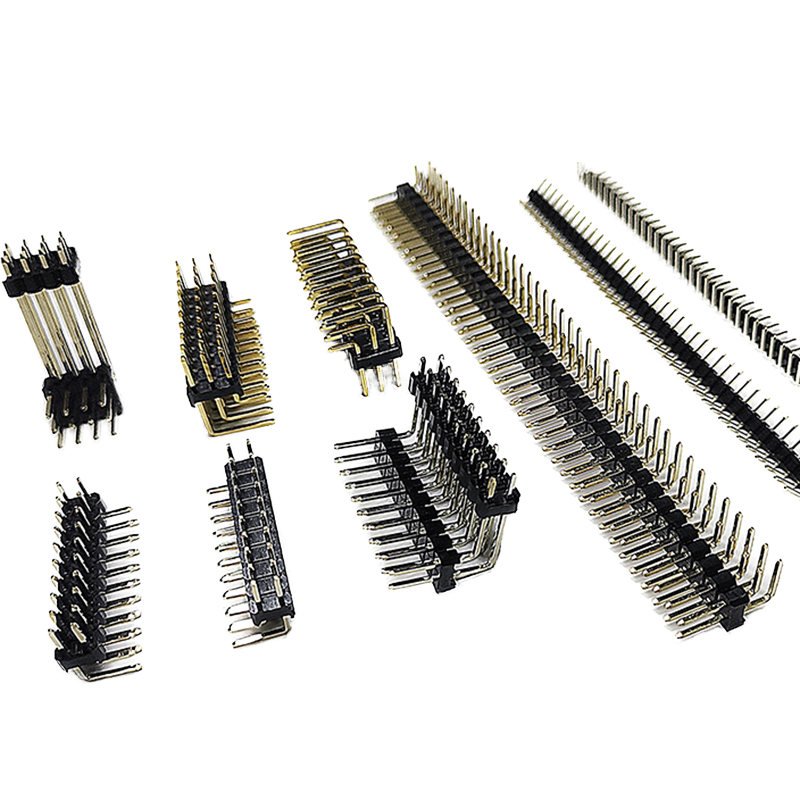

Connettore maschio a doppia fila con passo 2,54 mm, connettore maschio dritto per PCB, placcato oro

Descrizione del prodotto

Panoramica

Il connettore maschio a doppia fila con passo 2,54 mm è l'interconnessione standard da 0,1" "grid": pin quadrati in ottone Ø0,64 mm inseriti in un isolante PBT nero UL94 V-0, foro passante a 180°, flash oro su nichel nella zona di accoppiamento. Fornito come stick a strappo da 101,6 mm (doppia fila 2×40) che si spezza ogni 2,54 mm per ottenere 2×2 / 2×5 / 2×20 ecc. - il clone meccanico esatto di Connfly DS1021-2X40SF133-B e SEKORM Z-213 2213S-40G serie dritta a doppia fila.

Si accoppia con connettori femmina standard da 2,54 mm, alloggiamenti a crimpare DuPont e zoccoli di base Arduino/STM32. Coda per saldatura a onda THT predefinita da 3,0 mm; sono disponibili anche 6,0 mm (6T) e 10,8 mm pin totale (Connfly 2×40).

Materiali

• Isolante: PBT  nero UL94 V-0; opzione PA6T (ICKEY 6T) per saldatura a onda senza piombo a 260°C; opzione Nylon 6T/GWT 750°C

• Pin: Ottone C2680 Ø0,64 mm quadrato; opzione bronzo fosforoso C5210 per >500 cicli

• Placcatura: Flash oro 0,05 µm su 50 µ" Ni nella zona di accoppiamento da 5,84 mm; stagno opaco 2-3 µm sulla coda da 3,0 mm; oro selettivo 30 µ" (0,76 µm)opzione a 500 pezzi MOQ (

• Opzioni plastica: singola plastica altezza 2,5 mm / doppio rinforzo in plastica (anti-piegamento)

Settori di applicazione

• Schede di sviluppo / kit di valutazione– strip maschio Arduino Mega/Uno, connettore maschio STM32 Nucleo, connettore maschio impilabile Raspberry Pi HAT (pin lungo 6T/10,8 mm)

• Backplane industriale– schede I/O PLC, controller su guida DIN, THT 2×20 su FR4 da 1,6 mm

• Test e misurazione– pin per fixture ATE, schede di burn-in, piastre adattatore pogo

• Elettronica di consumo/elettrodomestici– scheda di controllo lavatrice, PCB caricabatterie, daisy-chain modulo LED

• Ausiliari automotive– modulo luci auto, bus segnale 5V/12V (anti-ossidazione flash oro)

• Schede secondarie mediche– plugin monitor paziente, mezzanine analizzatore (versione oro 30 µ")

Opzioni di personalizzazione

• Conteggio: 2×2 / 2×3 / 2×5 / 2×10 / 2×20 / 2×40(stick a strappo)

• Plastica: singola (2,5 mm) / doppio rinforzo

• Coda pin: 3,0 mm (predefinito) / 6,0 mm (6T) / 10,8 mm totale (clone Connfly) / 8,5 / 11,96 mm

• Isolante: PBT nero (predefinito) / PA6T / Nylon 6T / LCP / colore

• Placcatura: flash oro / selettivo 30 µ"/ stagno completo / duplex (accoppiamento Au + coda Sn)

• Materiale pin: ottone (predefinito) / bronzo fosforoso

• Imballaggio: sacchetto PE/tubo/vassoio

Processo di personalizzazione passo-passo

1. Raccolta requisiti → 2. Valutazione tecnica e preventivo → 3. Revisione e conferma disegno 3D → 4. Stampo / attrezzatura e prototipo → 5. Test campione (contatto R, ritenzione, reflow) e approvazione → 6. Produzione di massa → 7. Controllo qualità finale e spedizione.

Il nostro servizio

Disponibilità e politica campioni

I campioni vengono inviati gratuitamente ai nostri clienti su richiesta, a condizione che siano disposti a pagare il trasporto, oppure possiamo pagare il trasporto per alcuni vecchi clienti da parte nostra, oppure il cliente può pagare il trasporto in anticipo e possiamo spedire i campioni con il nostro corriere.

Garanzie/Garanzie/Termini e condizioni

Forniamo una garanzia sulla qualità del prodotto.
È assicurata una consegna rapida in 15 giorni.
I termini di pagamento includono T/T, ma sono soggetti a negoziazione, come L/C, PayPal, Western Union e altro.

Servizio post-vendita

Un servizio eccellente viene offerto attraverso la nostra rete di uffici e la sede centrale.
Si prega di contattare il nostro reparto vendite marketing telefonicamente o via e-mail, o se conveniente, visitare il nostro ufficio.
Oltre al servizio cordiale, offriamo i prezzi più competitivi e una programmazione flessibile.

FAQ

D: Qual è il tuo MOQ?

R: Il nostro MOQ di solito è di 1000 pezzi, ma accettiamo piccole quantità d'ordine per test.

D: Posso visitare la tua fabbrica?

R: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e speriamo di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tempo di campionamento? Qual è il tempo di consegna?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa. Dipende dalla quantità.

D: Come ispeziono la mia merce?

R: È possibile ispezionare visitando la fabbrica, chiedendo a una terza parte di ispezionare, o tramite ispezione fotografica.

D: Quanto costa spedire nel mio paese?

R: Il trasporto sarà fornito dalla compagnia di spedizioni in base al tuo peso lordo e CBM.

D: Come faccio a sapere se hai spedito il mio ordine?

R: Il numero di tracciamento (DHL, UPS, FedEx, TNT, EMS, ecc.), la lettera di vettura aerea o il B/L via mare ti verranno inviati non appena la merce sarà spedita. Seguiamo anche la consegna e ti teniamo informato. Viene fornito un utile servizio post-vendita. Supportiamo ciò che vendi.

D: Posso realizzare prodotti personalizzati?

 R: Certo, inviaci il tuo disegno o campione.
