Pitch 1.0 mm 2x50-pin testa di presa-fit doppia fila testa di pin dritto 1 mm spazio di piattaforma di passo doppio connettore di testa di pin di plastica

Descrizione del prodotto

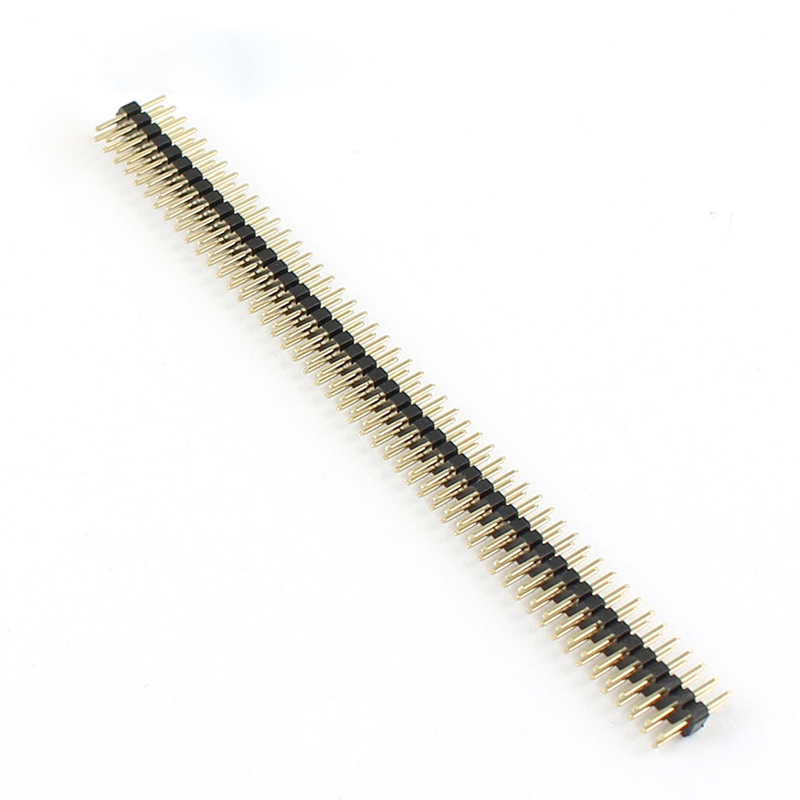

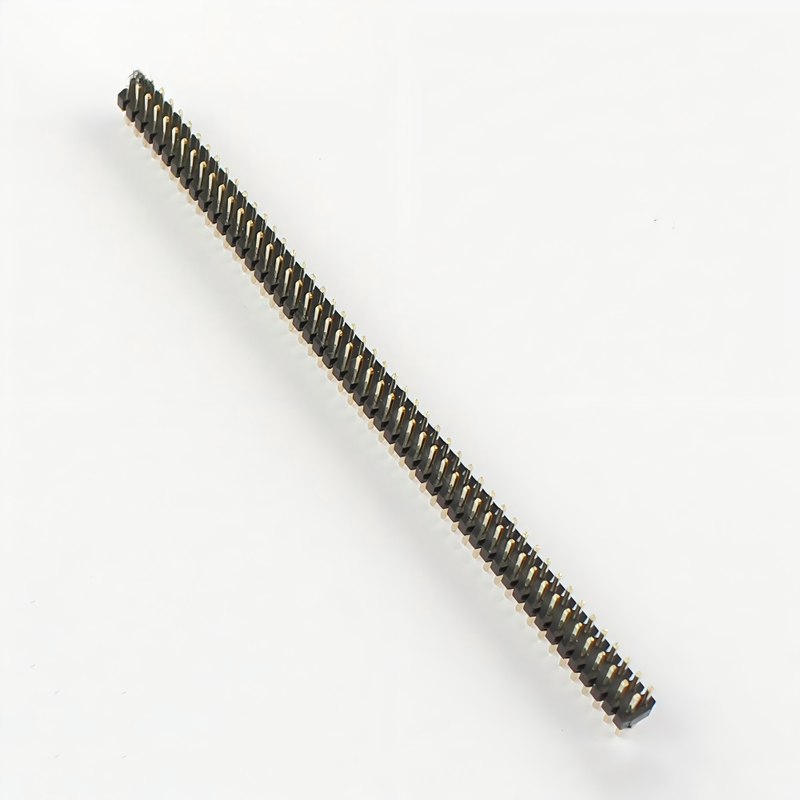

1.0mm Pitch 2×50 Pin Press-Fit Header

Capo di pin maschio rettilineo a doppia fila per interconnessione PCB ad alta densità

Il 1.0mm Pitch 2×50 Pin Press-Fit Header è un'intestazione di pin maschile compatta a doppia fila progettata per l'interconnessione PCB ad alta densità in cui lo spazio della scheda è limitato e è necessaria un'interfaccia a 100 posizioni.

Con un passo di 1,00 mm, una configurazione di 2 × 50 pin e un layout verticale rettilineo, questa intestazione fornisce una disposizione di contatto densa per i disegni di interconnessione board-to-board e PCB.La configurazione della pressa può essere specificata per le applicazioni in cui si preferisce un processo di assemblaggio dei PCB senza saldatura, con riserva della progettazione del foro del PCB e dei requisiti di contatto con la pressa.

Rispetto alle conventionali intestazioni con passo di 2,54 mm, il passo di 1,00 mm consente una distanza di contatto sostanzialmente più stretta, rendendo questo tipo di connettore adatto a gruppi elettronici compatti, schede di controllo,Il formato di passo di 1,00 mm è anche ampiamente utilizzato in mezzanine ad alta densità e applicazioni di interconnessione PCB.

Materiale

• Isolatore: PBT (Connfly DS1021, TXGA FPH254F1, CJT) nero UL94 V-0; opzione PA6T (ICKEY 6T) per onde senza piombo a 260 °C; opzione Nylon 6T/GWT a 750 °C

• Pin: ottone C2680 Ø0,64mm quadrato (ICKEY CJT disegno conferma 0,64 SQ); bronzo fosforo C5210 opzione per > 500 ciclo (Amphenol Quickie utilizza PB)

• Rivestimento: flash d'oro 0,05 μm su 50 μm "Ni sulla zona mate da 5,84 mm; stagno opaco 2 ′′ 3 μm sulla coda da 3,0 mm; opzione d'oro selettiva da 30 μm " (0,76 μm) a 500 pcs MOQ (classe Confly "全金 Type33")

• Opzioni in plastica: mono-plastica di altezza 2,5 mm / doppia plastica rinforzata (anti-flessione)

Applicazione

Automazione industriale

Adatto per schede di controllo compatte, moduli PLC, controller industriali e schede di interfaccia elettronica in cui è necessario collegare più segnali PCB.

Equipaggiamento di comunicazione

La configurazione di passo di 1,00 mm e di 100 posizioni è adatta per moduli di comunicazione compatti e schede di interfaccia ad alta densità.

Informatica incorporata e hardware informatico

Le applicazioni potenziali includono schede di calcolo incorporate, moduli correlati ai processori, schede di interfaccia e sistemi di calcolo compatti.

Elettronica di consumo

Il piccolo passo è adatto per gli assemblaggi elettronici con spazio limitato in cui le intestazioni convenzionali da 2,54 mm occupano troppa area di PCB.

Attrezzature di prova e misura

L'elevato numero di pin può supportare interfacce PCB multi-segnale nelle apparecchiature di misurazione e strumentazione, fatte salve le specifiche elettriche e meccaniche richieste.

Elettronica automobilistica

Il formato del connettore può essere considerato per i moduli elettronici per l'automotive in cui è richiesta un'interconnessione PCB ad alta densità.i clienti devono confermare la temperatura richiesta, vibrazione, rivestimento, ritenzione e norme automobilistiche applicabili prima dell'approvazione del progetto.

Opzioni di personalizzazione

• Conteggio: 2x2 / 2x5 / 2x10 /2×20/ 2×40 (scatenata)

• Coda: 3,0 mm (default) / 6,0 mm (6T) / 10,8 mm in totale (clone Confly) / 8,5 / 11,96 mm

• Plastico: alto singolo 2,5 mm / alto doppio 4,3 mm / 8,5 mm

• Isolatore: PBT+30%GF nero (default) / PA6T / Nylon 6T / colore

• Rivestimento: oro lampante /30 μ" selettivo/ pieno stagno / duplex

• Pin: ottone (default) / fosforo bronzo

• Orientamento: rettilineo/angolo retto

• Imballaggio: sacchetto/tubo/piatto in PE

Processo personalizzato

1. Raccolta dei requisiti → 2. Valutazione tecnica e quotazione → 3. Revisione e conferma del disegno 3D → 4. Stampo / attrezzatura e prototipo → 5. Prova del campione (contact R, ritenzione, reflow) e approvazione → 6.Produzione di massa → 7QC finale e spedizione.

Il nostro servizio

Disponibilità e politica dei campioni

I campioni devono essere inviati ai nostri clienti gratuitamente su loro richiesta, purché siano disposti a pagare per il trasporto, o possiamo pagare il trasporto per alcuni vecchi clienti da parte nostra pure,o il cliente può pagare il trasporto in anticipo, e possiamo spedire i campioni con il nostro corriere pure.

Garanzie/garanzie/termini e condizioni

Forniamo una garanzia di qualità del prodotto.
Una consegna veloce di 15 giorni è garantita.
Le condizioni di pagamento includono T/T, ma sono soggette a negoziazione, come L/C, PayPal, Western Union e altro ancora.

Servizio post vendita

Un servizio eccellente è offerto attraverso la nostra rete di uffici e sede centrale.
Si prega di contattare il nostro reparto marketing o per telefono o e-mail, o se è conveniente, visitare il nostro ufficio.
Oltre al servizio amichevole, offriamo i prezzi più competitivi e orari flessibili.

Domande frequenti

D: Qual è il vostro MOQ?

R: Il nostro MOQ di solito è di 1000 pcs, ma accettiamo piccole quantità di ordine per il test.

D: Posso visitare la vostra fabbrica?

A: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e sperando di poter avere una cooperazione a lungo termine con voi.

D: Qual è il tempo di campionamento?

R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa.

D: Come posso ispezionare le mie merci?

R: È possibile ispezionare visitando la fabbrica, o chiedere a terzi di ispezionare, o per ispezione con foto.

D: Quanto costa spedire al mio paese?

R: Il trasporto sarà effettuato dalla compagnia di trasporto in base al peso lordo e alla CBM.

D: Come faccio a sapere se spedite il mio ordine?

R: Il numero di tracciamento ((DHL, UPS, FedEx, TNT, EMS, ecc.), la bolletta di trasporto aereo o B / L via mare ti verrà inviato non appena le tue merci vengono spedite.È fornito un utile servizio post-venditaSosteniamo quello che vendi.

D: Posso realizzare prodotti personalizzati?

 R: Certo, basta mandarci il disegno o il campione.
