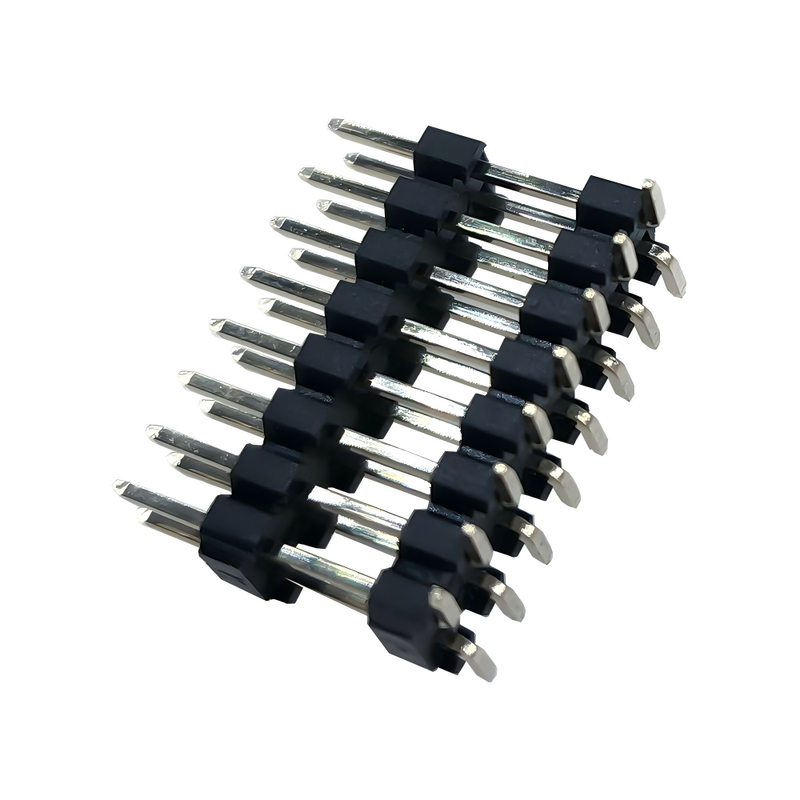

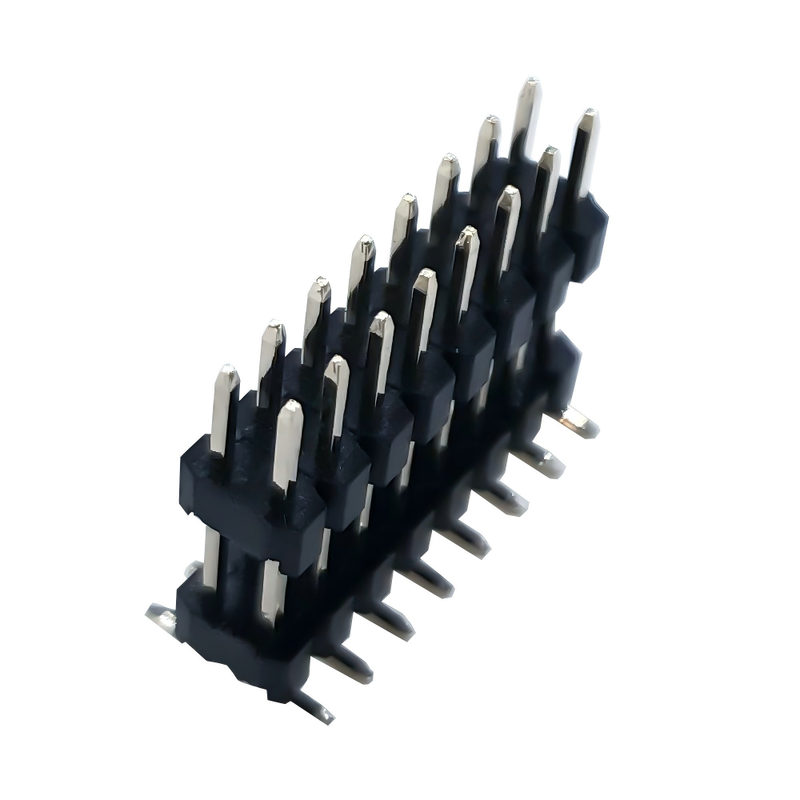

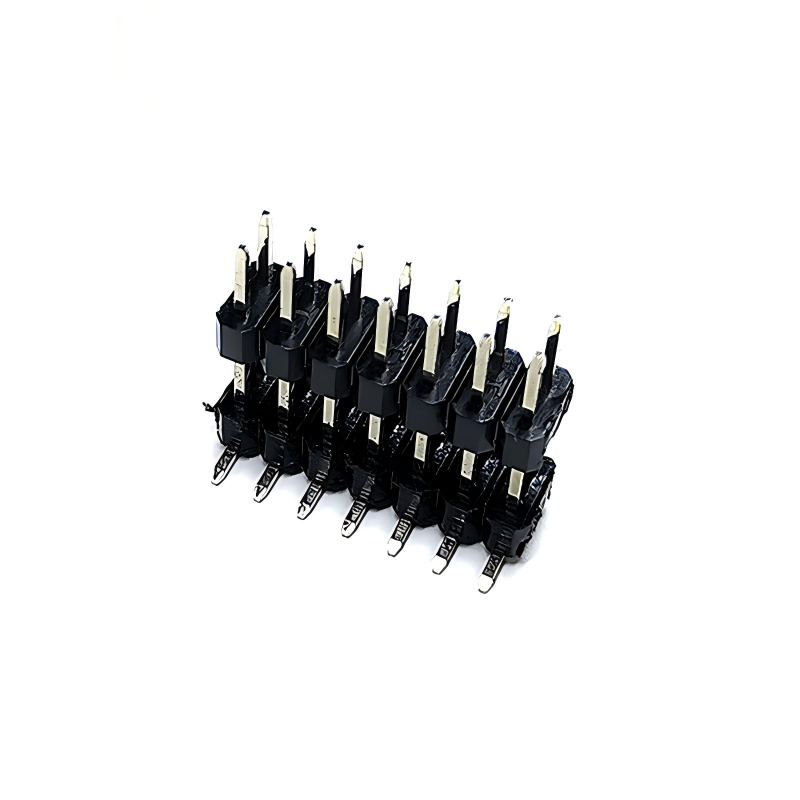

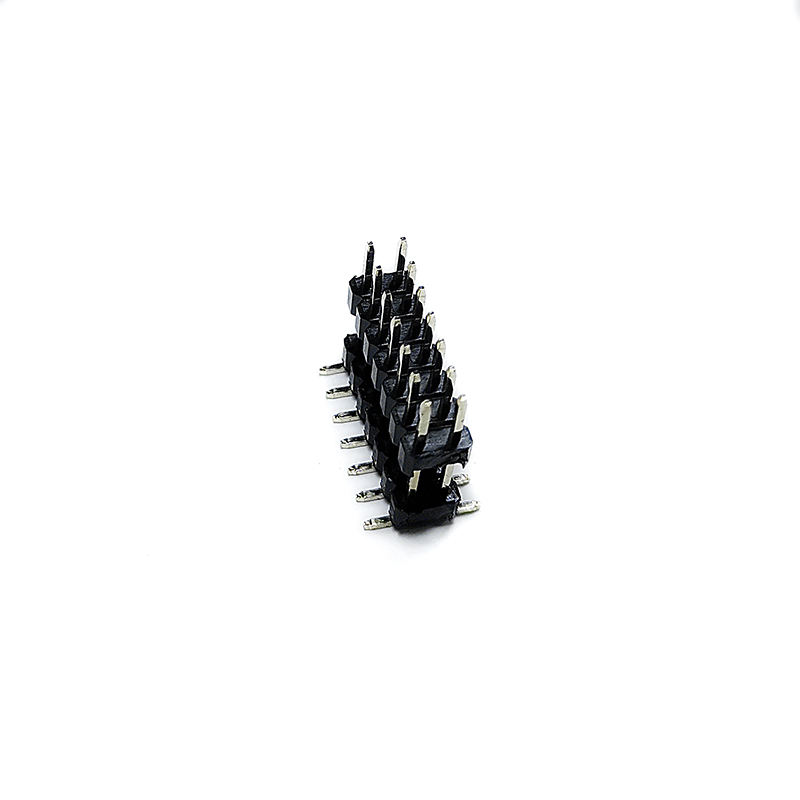

Basetta con pin maschio dritto a doppia fila da 2,54 mm (0,1") – Tipo SMT (montaggio superficiale verticale), code ad ala di gabbiano, perno quadrato in ottone, PA6T/LCP UL94 V-0, per PCB ad alta densità

Descrizione del prodotto

Panoramica

Il connettore maschio dritto a doppia fila da 2,54 mm – tipo SMT​ è l'evoluzione a montaggio superficiale del classico pin strip da 0,1": pin quadrati in ottone Ø 0,64 mm pressati in un isolante PA6T nero UL94 V-0, orientamento verticale a 180° con code SMD ad ala di gabbiano che rifluiscono sul lato superiore del PCB: senza fori passanti, senza saldatura a onda. Fornito come stick a doppia fila separabile. (2×20 = 40 pin predefinito per scheda di sviluppo/GPIO; 2×40 per controller industriale), agganciabile ogni 2,54 mm.

Materiali

• Isolante: PBT nero UL94 V-0; Opzione PA6T per onda senza piombo a 260 ℃; Opzione nylon 6T/GWT 750℃

• Spillo: Ottone C2680 Ø0,64mm quadrato; Opzione bronzo fosforoso C5210 per cicli >500 (Amphenol Quickie utilizza PB)

• Placcatura: Oro flash 0,05 µm su 50 µ" Ni sulla zona accoppiata da 5,84 mm; stagno opaco 2–3 µm su coda da 3,0 mm; opzione oro selettiva da 30 µ" (0,76 µm) con MOQ di 500 pezzi

• Opzioni di plastica: altezza 2,5 mm in plastica singola / doppia plastica rinforzata (anti-flessione)

Industrie applicative

• Moduli telecamera IP​ – Basetta diritta 2×20 su adattatore flessibile da scheda sensore a scheda madre, 2×5 su scheda secondaria driver IR-LED

• Scheda madre DVR/NVR​ – Basetta backplane a doppia fila 2×40 per GPIO/ingresso allarme/RS485/audio

• Iniettore/interruttore PoE​ – intestazione alimentazione+dati 2×5, antiossidazione gold-flash in soffitta/armadio di cablaggio

• Lettore di controllo accessi​ – 2×5 / 2×10 per Wiegand + LED + cicalino

• Posto esterno intelligente/videocitofono​ – Soppalco 2×20 all'MCU principale

• Telecamera Traffico/ANPR​ – Backplane industriale 2×40, ampia temperatura −40~+105℃

• Hub sensori di sicurezza​ – Scheda aggregatrice PIR/fumo/rompivetro

Opzioni di personalizzazione

• Conteggio: 2×2 / 2×5 / 2×10 /2×20​ / 2×40 (in fuga)

• Coda: 3,0 mm (predefinito) / 6,0 mm (6T) / 10,8 mm totale (clone Connfly) / 8,5 / 11,96 mm

• Plastica: singolo 2,5 mm / doppio 4,3 mm / 8,5 mm di altezza

• Isolante: PBT+30%GF nero (predefinito) / PA6T / Nylon 6T / colore

• Placcatura: oro flash /30μ" selettivo​ / full tin / duplex

• Perno: ottone (predefinito) / bronzo fosforoso

• Orientamento: dritto/ad angolo retto

• Imballaggio: sacchetto/tubo/vassoio in PE

Passaggio del processo personalizzato

1. Raccolta dei requisiti → 2. Valutazione tecnica e preventivo → 3. Revisione e conferma del disegno 3D → 4. Stampo/utensileria e prototipo → 5. Test del campione (contatto R, ritenzione, rifusione) e approvazione → 6. Produzione di massa → 7. Controllo di qualità finale e spedizione.

Il nostro servizio

Disponibilità e politica dei campioni

I campioni devono essere inviati gratuitamente ai nostri clienti su loro richiesta, a condizione che siano disposti a pagare il trasporto, oppure possiamo pagare il trasporto anche per alcuni vecchi clienti dalla nostra parte, oppure il cliente può pagare il trasporto in anticipo e possiamo spedire i campioni anche con il nostro corriere.

Garanzie/Garanzie/Termini e Condizioni

Forniamo una garanzia di qualità del prodotto.
È assicurata una consegna rapida di 15 giorni.
I termini di pagamento includono T/T, ma sono soggetti a negoziazione, come L/C, PayPal, Western Union e altri.

Servizio post-vendita

Un servizio eccellente è offerto attraverso la nostra rete di uffici e sedi centrali.
Contatta il nostro reparto marketing/vendite telefonicamente o via e-mail oppure, se preferisci, visita il nostro ufficio.
Oltre al servizio cordiale, offriamo i prezzi più competitivi e una programmazione flessibile.

Domande frequenti

D: qual è il tuo MOQ?

R: Il nostro MOQ solitamente ammonta a 1000 pezzi, ma accettiamo piccoli ordini per i test.

D: Posso visitare la tua fabbrica?

A: Benvenuti a visitare la nostra fabbrica e vi mostreremo il nostro processo di produzione professionale, sperando di poter avere una cooperazione a lungo termine con voi.

D: qual è il tuo tempo di campionamento? Qual è il tempo di consegna?

A: 7 giorni per i campioni e 15-20 giorni per la produzione di massa. Dipende dalla quantità.

D: Come posso controllare la mia merce?

R: È possibile eseguire l'ispezione visitando la fabbrica o chiedendo a terzi di ispezionare o tramite ispezione tramite immagine.

D: Quanto costa la spedizione nel mio paese?

A: Il trasporto verrà fornito dalla compagnia di trasporto in base al peso lordo e al CBM.

D: Come faccio a sapere se spedisci il mio ordine?

R: Il numero di tracciamento (DHL, UPS, FedEx, TNT, EMS, ecc.), Lettera di vettura aerea o B/L via mare ti verrà inviato non appena la merce verrà spedita. Seguiamo anche la consegna e ti teniamo informato. Viene fornito l'utile servizio post-vendita. Supportiamo ciò che vendi.

D: Posso realizzare prodotti personalizzati/su misura?

 A: Certo, inviaci semplicemente il tuo disegno o campione.
