3.96 mm Capi di pin meccanici a tre file per macchine utensili CNC e controllori industriali
Descrizione del prodotto
| Articolo |
Specificità |
| Pistola |
30,96 mm (0,156 pollici), centro-a-centro |
| Righe |
3Rie |
| Tipo di montaggio |
Saldatura a foratura (DIP); opzionale a angolo retto/diritto |
| Posizioni disponibili |
Numero di pin personalizzati per riga; 3-40 posizioni totali, OEM accettabile |
| Costruzione di perni |
Altre macchine per la lavorazione a calce (escluse macchine per la lavorazione a calce) |
| Sezione trasversale di un perno |
Pin quadrato lavorato (disponibile dimensione personalizzata) |
| Corrente nominale |
7 al massimo per contattoHRB Connec... |
| Tensione nominale |
300 V CA |
| Resistenza al contatto |
≤ 10 mΩ (iniziale) |
| Resistenza all'isolamento |
≥ 1000 MΩ DC 500 V |
| Tensione resistente dielettrica |
1500 V CA, 1 minuto |
| Intervallo di temperatura di funzionamento |
-40 °C ~ +120 °CHRB Connec... |
| Cicli di accoppiamento |
Almeno 500 cicli |
| Rispetto |
RoHS 2.0, REACH |
| Parte di accoppiamento compatibile |
Fabbricazione a partire da prodotti di cui al punto 3.6. |
Il nostro3.96 mm di testa di pin lavorata a tre fileè un'interconnessione board-to-board/board-to-cable ad alta affidabilità appositamente progettata per macchine utensili CNC, sistemi PLC e controllori industriali pesanti.adotta contatti solidi completamente lavorati CNC per fornire una stabilità meccanica superiore, bassa resistenza al contatto e prestazioni costanti sotto vibrazioni, cicli di temperatura e cicli di accoppiamento ripetuti.manipolazione di circuiti a segnale misto e a bassa potenza per apparecchiature di automazione di fabbrica. Completamente conforme a RoHS e REACH, supporta la saldatura DIP attraverso buchi per le condizioni di montaggio industriali.
Dettagli sul materiale
| Componente |
Materiale e finitura |
| Alloggiamento / isolante |
termoplastici PA6T/PBT di alta qualità,UL94 V-0 ritardante di fiamma; colore nero standard WayconnIl... |
| Materiale di base di contatto |
Leghe di ottone/rame ad alta resistenza, tornitura CNC di precisione |
| Strato di base di rivestimento |
Sottoverniciatura in nichel (barriera anticorrosione) |
| Finitura della superficie di contatto |
Standard: stagno su nichel; optional: selective/full gold plating per applicazioni ad alta vibrazione/lunga durata |
| Struttura di ritenzione |
Interlock a iniezione, per evitare lo scioglimento degli spilli sotto shock e vibrazioni |
Industria di applicazione e tipiche apparecchiature finali
- Macchine utensili CNC: scheda madre del controller CNC, interfaccia del servo driver, scheda di espansione I/O della macchina, interconnessione del segnale del sistema di controllo numerico
- Automazione industriale e controllori: moduli PLC, schede di controllo del movimento, unità di controllo del relè industriale, schede periferiche per bus di campo
- Attrezzature per l'automazione delle fabbriche: Caselle di controllo automatizzate per linee di produzione, schede di controllo ausiliarie per robot
- Dispositivi industriali per l'energia e l'energia: Unità di monitoraggio della potenza industriale, connessioni di segnale interne degli inverter
- Strumenti di prova e misura: apparecchiature di prova industriali, apparecchiature di controllo industriale incorporate
Adatto per scenari che richiedono un'elevata affidabilità meccanica, anti-vibrazione, lunga durata di vita e frequente manutenzione sul campo.
Opzioni di personalizzazione

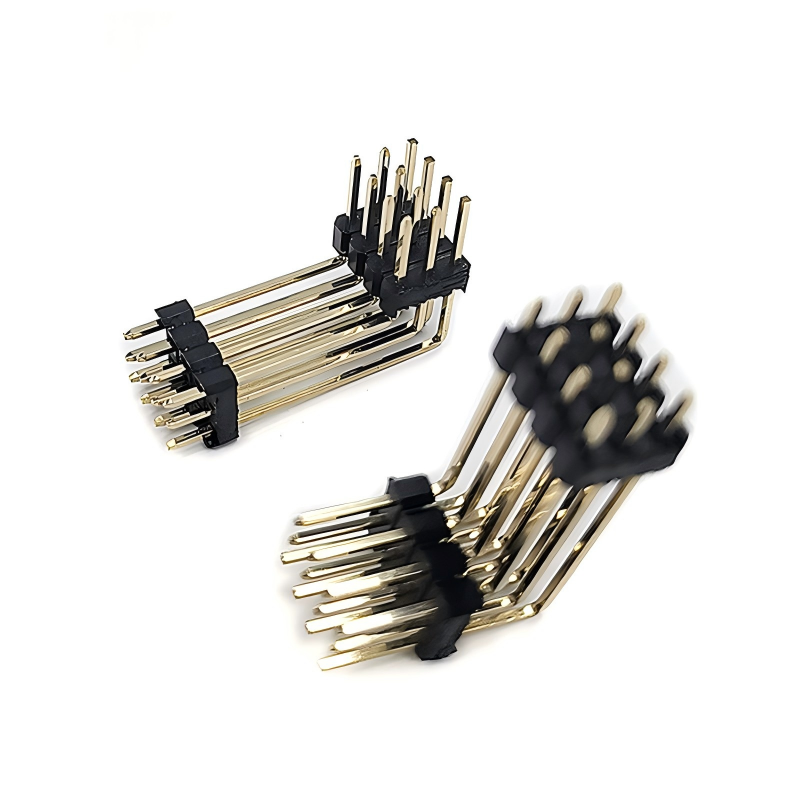

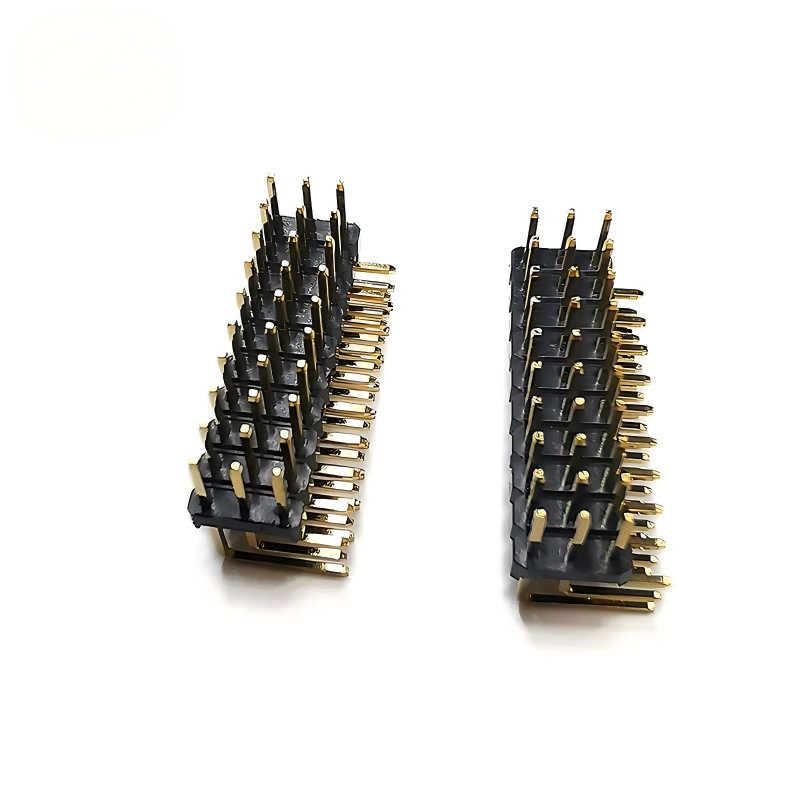

- Orientazione: verticale retta / angolo retto di 90°
- Lunghezza del perno e personalizzazione della lunghezza della coda del PCB attraverso il foro
- Rivestimento: stagno-nickel standard; oro intero/oro selezionato su richiesta
- Posizioni totali dei perni: combinazioni personalizzate di perni per il layout a tre file
- Altezza speciale di alloggiamento/altezza elevata
- Marcatura su misura, imballaggio (vassoio/tubo/sacco a sfuso)
Perché scegliere noi
- Produttore professionale di connettori industriali, specializzato in soluzioni di interconnessione a pin meccanici per apparecchiature di automazione
- Esemplari di ingegneria gratuiti disponibili per la convalida del cliente
- Capacità interna di lavorazione di stampi e di lavorazione CNC, tempi rapidi per le modifiche personalizzate
- Test QC rigorosi dall'inizio alla fine: ispezione dimensionale, resistenza al contatto, resistenza all'alta tensione, prova delle vibrazioni
- Supporto OEM & ODM per i produttori di macchine utensili e di controllori industriali in tutto il mondo.
Domande frequenti
D: Qual è il vostro MOQ?
R: Il nostro MOQ di solito è di 1000 pezzi, ma accettiamo piccole quantità di ordine per il test.
D: Posso visitare la vostra fabbrica?
A: Benvenuti a visitare la nostra fabbrica, e vi mostreremo il nostro processo di produzione professionale, e sperando di poter avere una cooperazione a lungo termine con voi.
D: Qual è il tempo di campionamento?
R: 7 giorni per i campioni e 15-20 giorni per la produzione di massa.
D: Come posso ispezionare le mie merci?
R: È possibile ispezionare visitando la fabbrica, o chiedere a terzi di ispezionare, o per ispezione con foto.
D: Quanto costa spedire al mio paese?
R: Il trasporto sarà effettuato dalla compagnia di trasporto in base al peso lordo e alla CBM.
D: Come faccio a sapere se spedite il mio ordine?
R: Il numero di tracciamento ((DHL, UPS, FedEx, TNT, EMS, ecc.), la bolletta di trasporto aereo o B / L via mare ti verrà inviato non appena le tue merci vengono spedite.È fornito un utile servizio post-venditaSosteniamo quello che vendi.
D: Posso realizzare prodotti personalizzati?
R: Certo, basta mandarci il disegno o il campione.
