C

Luogo di origine:

Guangdong, Cina

Marca:

XTKCONN

Certificazione:

CE,SGS,ROHS,ISO9001

Numero di modello:

FPC**-T1T1-00**-C

Contattaci
Chiedi un preventivo
Dettagli del prodotto
Materiale:
LCP
Materiale terminale:
Bronzo fosforoso, placcatura in oro
Tipo:
FFC & FPC Connector
Applicazione:
PCB
Pacchetto:
Imballaggio della bobina
Picth:
0,5 mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
10 pezzi
Prezzo
Negotiable price
Imballaggi particolari
confezione sottovuoto, scatole in cartone
Tempi di consegna
5-7 giorni
Termini di pagamento
L/C, T/T, PayPal
Capacità di alimentazione
4KK pz
Descrizione del prodotto

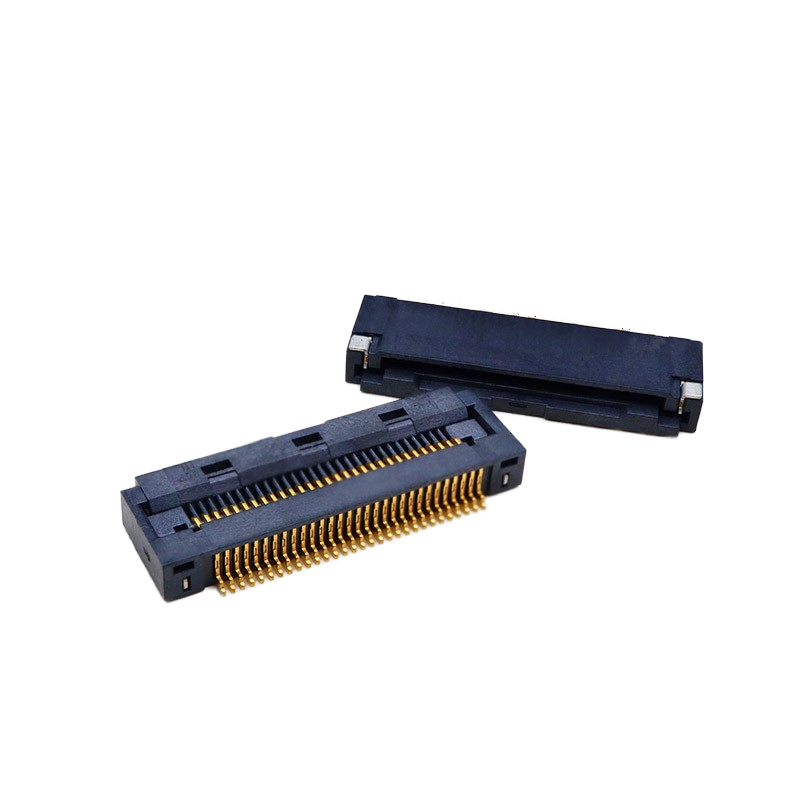

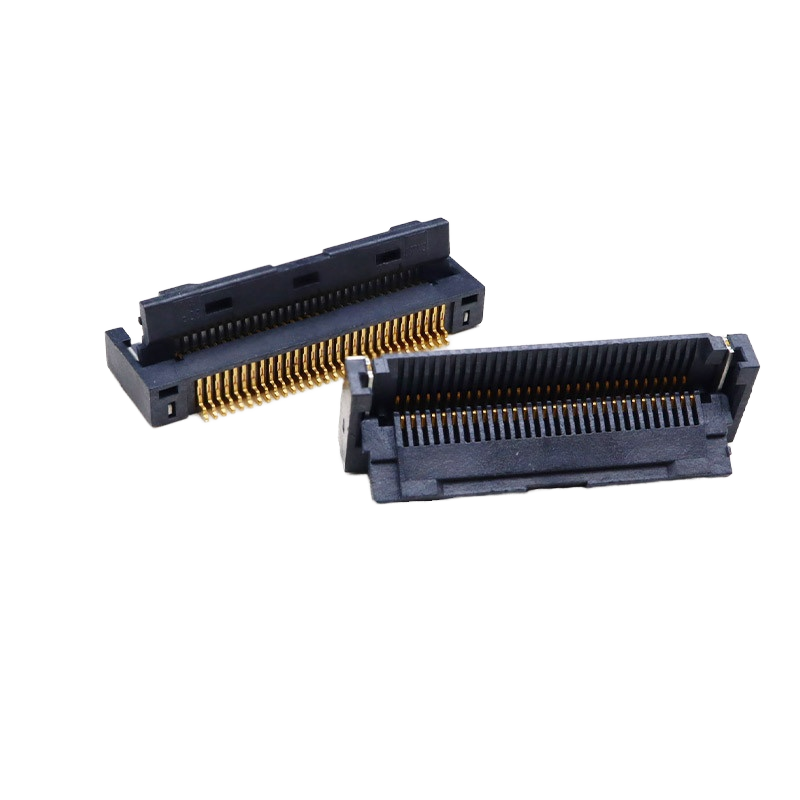

Connettore FFC con passo da 0,5 mm, flip frontale con fibbia di bloccaggio

30P / 40P / 68P | Connessione con coperchio ribaltabile verso il basso | H2,5 | Nero


Evidenziazioni del prodotto

1, Meccanismo di bloccaggio ZIF / Non-ZIF affidabile
Il design di bloccaggio a flip frontale fissa saldamente il cavo FFC. Previene l'allentamento del cavo e la caduta del segnale in caso di vibrazioni continue; rapporto di prova anti-vibrazione disponibile. Risolve il comune punto dolente di guasto dei connettori FFC economici a flip.
2. Altezza ridotta H2,5 mm
Altezza di montaggio compatta di 2,5 mm, risparmia spazio verticale sul PCB per un design sottile del dispositivo.
3. Passo fine da 0,5 mm, coperchio ribaltabile con connessione verso il basso
Tipo a flip frontale verso il basso, facile inserimento del cavo FFC, non è necessario spazio aggiuntivo per la piegatura.
4. Alloggiamento nero, opzioni di pin multiple: 30P, 40P, 68P
Conteggi di pin standard pronti per una rapida selezione.



Tabella delle specifiche tecniche

Categoria Articolo Specifica
Prestazioni elettriche Passo 0,5 mm

Corrente nominale 0,5 A per contatto

Tensione nominale 50 V CA/CC

Resistenza di isolamento ≥1000 MΩ

Resistenza di contatto ≤30 mΩ

Tensione di tenuta 250 V CA per 1 minuto
Prestazioni meccaniche Altezza di montaggio H2,5 mm

Struttura Flip frontale, connessione verso il basso, fibbia di bloccaggio

Durata (cicli di accoppiamento) ≥20 cicli

Prova di vibrazione Conforme allo standard di vibrazione automobilistico; rapporto di prova disponibile
Materiale e placcatura Alloggiamento LCP nero, ritardante di fiamma UL94V-0

Terminale di contatto Bronzo fosforoso

Placcatura del contatto Placcatura in oro sull'area di contatto; placcatura in stagno sulla coda di saldatura
Ambientale Temperatura operativa -40℃ ~ +85℃

Temperatura di stoccaggio -20℃ ~ +60℃
Guida alla saldatura Metodo di saldatura Saldatura a rifusione SMT

Temperatura di picco di rifusione Max 260℃ (entro 10s)

Riferimento incrociato e sostituzione equivalente

Alternativa diretta ai connettori FFC a flip frontale da 0,5 mm mainstream internazionali di marchi famosi a livello globale. Compatibile per assegnazione pin, impronta e dimensioni meccaniche. Riduci il costo di approvvigionamento del BOM senza riprogettare il layout del PCB.

Nota: Verificare le dimensioni e i requisiti di vibrazione per progetti personalizzati automobilistici prima della produzione di massa.

C

C

C


Caratteristiche del prodotto

  1. Struttura a fibbia di bloccaggio a flip frontale, versione ZIF / Non-ZIF opzionale
  2. Connessione con coperchio ribaltabile verso il basso, comodo assemblaggio del cavo FFC
  3. Design a basso profilo H2,5, ideale per moduli consumer e automobilistici sottili
  4. Isolante nero LCP, resistente alle alte temperature per la rifusione SMT
  5. Pin standard 30P / 40P / 68P in stock


Altri tipi per riferimento:

C

Vantaggi del prodotto

  1. Struttura di bloccaggio anti-vibrazione: Evita guasti intermittenti del segnale causati da un cavo FFC allentato, riducendo notevolmente il tasso di reso sul campo.
  2. Impronta PCB standard, sostituzione drop-in, nessuna rilavorazione del PCB necessaria.
  3. Alloggiamento LCP ad alta temperatura, prestazioni stabili durante il processo di rifusione SMT.
  4. Coerenza rigorosa per la produzione di massa, minor tasso di difettosità.
  5. Opzioni di pin multiple per ridurre il ciclo di sviluppo del progetto.


Scenari di applicazione

  • Display di bordo automobilistico, pannello strumenti per auto, modulo di controllo veicolo
  • Notebook, tablet, elettronica di consumo portatile
  • Modulo display LCD / OLED
  • Apparecchiature portatili mediche
  • Pannello di controllo per la casa intelligente
  • Unità display sottile industriale


Imballaggio

  • Nastro e bobina (Bobina): Nastro portante in rilievo standard, adatto per macchine automatiche pick-and-place SMT, caricato direttamente sulla linea di produzione del cliente per l'assemblaggio di massa.
  • Tubo (Imballaggio in tubo): Imballaggio in tubo di plastica, principalmente per prototipi, piccole serie di prove o scenari di assemblaggio manuale.

C

C

Tempi di consegna

  • Ordine campione: 3 giorni lavorativi
  • Ordine di produzione di massa: 1-3 settimane, in base alla quantità e ai requisiti personalizzati


Certificazioni di fabbrica e servizio personalizzato

  • Certificazioni: RoHS, REACH, UL94V-0
  • MOQ: MOQ basso per ordini di massa
  • Politica sui campioni: Campioni gratuiti disponibili, consegna rapida dei campioni
  • Servizio personalizzato: Conteggio pin personalizzato, spessore della placcatura, struttura di bloccaggio modificata, versione Non-ZIF, marcatura personalizzata disponibile.


Guida alla selezione del cliente

  1. Confermare il numero di pin: 30P /40P /68P standard; contattaci per altri conteggi pin personalizzati
  2. Confermare il tipo di bloccaggio: Scegliere ZIF o Non-ZIF in base al processo di assemblaggio
  3. Ambiente di applicazione: Per progetti automobilistici, richiedere un rapporto di prova anti-vibrazione prima della validazione
  4. Cavo FFC: Abbinare con cavo piatto FFC da 0,5 mm di passo
  5. Impronta PCB: Utilizzare il nostro disegno fornito per la verifica del layout del PCB
  6. Saldatura a rifusione: Seguire il nostro profilo di saldatura per evitare deformazioni dell'alloggiamento

C

C


FAQ


1. Posso avere un ordine campione?
Sì, accogliamo con favore gli ordini campione per testare e verificare la qualità. I campioni misti sono accettabili.


2. Potete realizzare i vostri prodotti secondo le nostre richieste?
Sì, le specifiche dei prodotti possono essere personalizzate se potete soddisfare il nostro MOQ.


3. Come garantire la qualità dei vostri prodotti?
1) Promettiamo che entro 30 giorni da un problema di qualità, ti forniremo un rimborso.

2) Ispezione rigorosa durante la produzione.

3) Ispezione rigorosa a campione dei prodotti prima della spedizione, e viene garantito un imballaggio integro del prodotto.


4. Quali sono le certificazioni dei nostri prodotti?
ISO9001 e altre certificazioni ROHS.


5. Quanto tempo posso ricevere la merce?
La maggior parte della merce è in stock; il tempo di consegna è di circa 1-5 giorni dopo aver ricevuto il pagamento. Per requisiti personalizzati, il tempo sarà un po' più lungo, come confermato.


6. Che tipo di logistica utilizzate per la consegna?
Consegniamo principalmente merci tramite DHL, UPS, FEDEX, EMS e altri corrieri espressi. Sceglieremo la logistica più conveniente per i clienti. Supportato anche il ritiro della merce da parte del vostro spedizioniere.


7. Perché dovreste comprare da noi?
Abbiamo 16 anni di esperienza nel settore. Abbiamo collaborato con migliaia di aziende. La qualità del prodotto è affidabile.


8. Quali prodotti vende principalmente la vostra azienda?
I principali prodotti della nostra azienda includono connettori FFC/FPC / connettori Wafer / connettori per schede SIM / connettori per schede di memoria / connettori USB / connettori Type C / connettori HDMI / serie RJ45 / connettori B to B e connettori Pin header, e così via.
