Connettori FFC FPC ZIF Flip Cover H1.8 80 Pos con passo 0.5mm 50V 500V -20~+85°C 505110 505110-8091

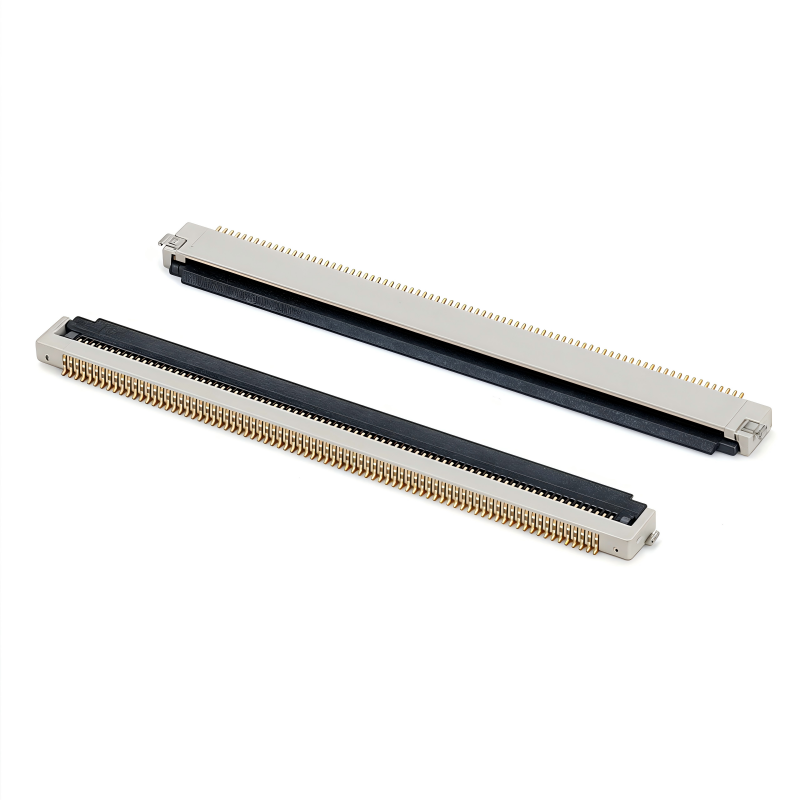

Connettore FFC/FPC ZIF flip-type da 0.5mm di passo e 80 pin, altezza impilata H1.8, design a doppio contatto, -20~+85°C, imballaggio in bobina SMT, sostituzione diretta per Molex 505110-8091, per connessione cavo PCB di display, IoT e dispositivi smart.

Punti salienti del prodotto

• Accoppiamento cieco e auto-allineamento: Alloggiamento polarizzato + linguetta di guida del cavo impediscono l'inserimento inverso e compensano piccoli disallineamenti di assemblaggio, evitando danni ai pin durante l'assemblaggio manuale o automatico.
• Trasmissione di segnali ad alta velocità: La struttura a doppio contatto garantisce un'impedenza di contatto stabile, supporta la trasmissione di segnali LVDS ad alta velocità per moduli display.
• Bassa altezza accoppiata: Altezza impilata H1.8mm, profilo ultra-sottile per adattarsi a requisiti di impilamento PCB compatti.

Specifiche tecniche

Dichiarazione di compatibilità / marca alternativa

Questo connettore FFC/FPC ZIF flip da 80P 0.5mm è una sostituzione drop-in per la serie Molex 505110, numero di parte 505110-8091. Stessa impronta, pinout e dimensioni meccaniche; sostituzione diretta del PCB senza riprogettazione del PCB.

Caratteristiche del prodotto

1. Design di bloccaggio ZIF a flip frontale, forza di inserimento zero per l'inserimento del cavo FFC/FPC.
2. Doppio terminale di contatto inferiore, superficie di contatto autopulente, connessione stabile sotto vibrazioni.
3. Polarizzazione anti-disallineamento integrata, elimina il rischio di assemblaggio inverso.
4. Area di prelievo e posizionamento sottovuoto riservata, completamente compatibile con la produzione SMT.
5. Profilo ultra-basso H1.8mm, risparmia spazio verticale per dispositivi sottili.

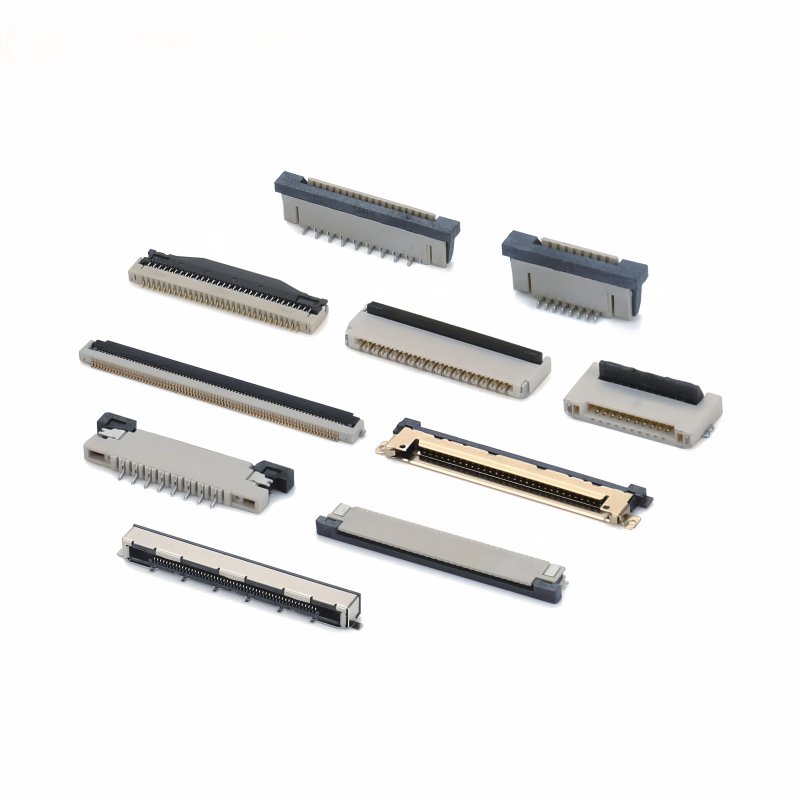

Altri tipi per riferimento:

Vantaggi del prodotto

1. Alternativa conveniente: Compatibile pin-to-pin con Molex 505110-8091, tempi di consegna più brevi, riduce il costo del BOM.
2. Stabilità robusta del segnale: La struttura a doppio contatto riduce il rischio di guasti intermittenti per il segnale del display.
3. Ampio intervallo di temperatura: Prestazioni stabili per dispositivi di consumo e industriali leggeri.
4. Personalizzazione di fabbrica: Supporta diversi conteggi di pin, spessore della placcatura e personalizzazione del colore dell'alloggiamento.
5. Pronto per SMT completo: Imballaggio in nastro e bobina, esegue direttamente sulla macchina automatica pick & place.

Scenari applicativi

Moduli display LCD / OLED

Dispositivi IoT, smart home

Notebook NB

Terminali portatili GPS

apparecchiature mediche portatili

moduli fotocamera di piccole dimensioni

piccoli schermi automobilistici.

Metodo di imballaggio

• Nastro e bobina (Bobina): Nastro portante goffrato standard, adatto per macchine automatiche pick-and-place SMT, caricato direttamente sulla linea di produzione del cliente per l'assemblaggio di massa.
• Tubo (Imballaggio in tubo): Imballaggio in tubo di plastica, principalmente per prototipi, piccoli lotti di prova o scenari di assemblaggio manuale.

Certificazione di fabbrica e servizio personalizzato

Certificazioni: ISO9001, RoHS, REACH.

Politica MOQ e campioni: Campioni gratuiti disponibili, consegna rapida dei campioni.

Servizio personalizzato: PIN personalizzato, spessore della placcatura in oro, materiale dell'alloggiamento e colore su richiesta.

Guida alla selezione del cliente

1. Confermare passo 0.5mm, conteggio totale pin 80, direzione ZIF flip (flip frontale).
2. Verificare altezza impilata H1.8mm, compatibilità spessore cavo FFC 0.3mm.
3. Controllare che l'impronta del PCB corrisponda a 505110-8091 se si sostituisce Molex.
4. Confermare i requisiti di temperatura operativa e velocità del segnale per l'applicazione display.
5. Imballaggio in bobina per produzione di massa SMT; contattaci per una versione con pin personalizzati.

FAQ

1. Posso avere un ordine campione?
Sì, accogliamo con favore gli ordini campione per testare e verificare la qualità. I campioni misti sono accettabili.

2. Potete realizzare i vostri prodotti secondo le nostre esigenze?
Sì, le specifiche dei prodotti possono essere personalizzate se si soddisfano i nostri MOQ.

3. Come garantire la qualità dei vostri prodotti?
1) Promettiamo che entro 30 giorni da un problema di qualità, ti forniremo un rimborso.

2) Ispezione rigorosa durante la produzione.

3) Ispezione rigorosa a campione dei prodotti prima della spedizione, e imballaggio del prodotto intatto è garantito.

4. Quali sono le certificazioni dei nostri prodotti?
ISO9001 e alcune altre certificazioni ROHS.

5. Quanto tempo posso ricevere la merce?
La maggior parte della merce è in magazzino; il tempo di consegna è di circa 1-5 giorni dopo aver ricevuto il pagamento. Per requisiti personalizzati, il tempo sarà un po' più lungo, come confermato.

6. Che tipo di logistica utilizzate per la consegna?
Consegniamo principalmente merci tramite DHL, UPS, FEDEX, EMS e altri corrieri espressi. Sceglieremo la logistica più conveniente per i clienti. Supportato anche il ritiro della merce da parte del vostro spedizioniere.

7. Perché dovreste comprare da noi?
Abbiamo 16 anni di esperienza nel settore. Abbiamo collaborato con migliaia di aziende. La qualità del prodotto è affidabile.

8. Quali prodotti vende principalmente la vostra azienda?
I principali prodotti della nostra azienda includono connettori FFC/FPC / connettori Wafer / connettori SIM card / connettori Memory card / connettori USB / connettori Type C / connettori HDMI / serie RJ45 / connettori B to B e connettori Pin header, e così via.
