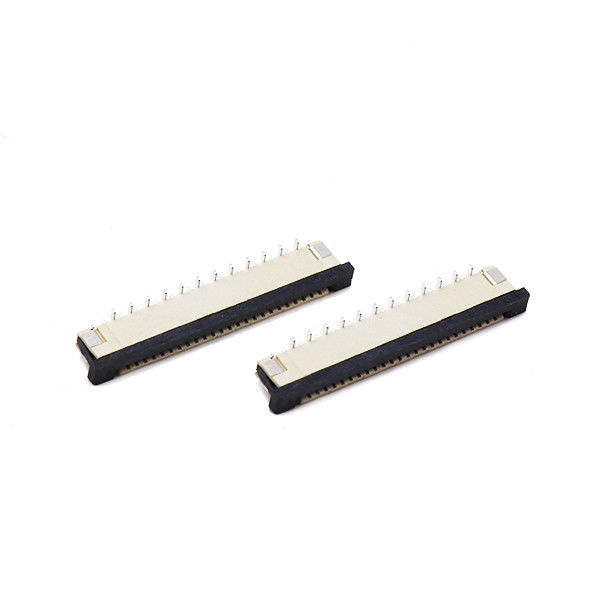

Name: 4-50 connettore FPC verticale del passo FPC FFC di Spillo 1.0mm per imbarcarsi su connettore
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Casa. > Prodotti > Connettore di FFC FPC >

4-50 connettore FPC verticale del passo FPC FFC di Spillo 1.0mm per imbarcarsi su connettore

verticale del connettore di 1.0mm FPC FFC

50 verticale del connettore di Spillo FPC FFC

1.0mm FPC per imbarcarsi su connettore

Luogo di origine:

Guangdong, Cina

Marca:

XTKCONN

Certificazione:

CE,SGS,ROHS,ISO9001

Numero di modello:

FPC ** - L*T1-0000-A

Contattaci

Chiedi un preventivo

4-50 connettore FPC verticale del passo FPC FFC di Spillo 1.0mm per imbarcarsi su connettore

Dettagli del prodotto

Pece:

1,0 mm

Tipo:

ZIF S/A Tipo inverso

Posizioni:

4-50 pin

Tipo di blocco:

Blocco a scorrimento

Placcatura:

Lavoratori di stagno

Terminale/Contatto:

Lega di rame

Evidenziare:

verticale del connettore di 1.0mm FPC FFC

50 verticale del connettore di Spillo FPC FFC

1.0mm FPC per imbarcarsi su connettore

Termini di pagamento e di spedizione

Quantità di ordine minimo

500pcs

Prezzo

Negotiable price

Imballaggi particolari

imballaggio sotto vuoto, scatole in cartone

Tempi di consegna

5-7 giorni

Termini di pagamento

L/C, T/T, PayPal

Capacità di alimentazione

Pc 4KK

Prodotti correlati

Connettore FPC/FFC Altezza 4,65 mm Passo 0,5 mm 0,8 A 200 V AC/DC -40°C~80°C Connettori PCB

Ottieni il miglior prezzo

0.5mm FPC Connector 5.4H FFC Wire Connectors Cavo piatto per touch screen

Ottieni il miglior prezzo

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB Passo 0.5mm Connettore FFC/FPC

Ottieni il miglior prezzo

0.5mm Pitch 60PIN Vertical Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB Connectors

Ottieni il miglior prezzo

Contattaci

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contattaci ora

Descrizione del prodotto

V.FFC tipo FPC connettore di passo 1,0 mm connettori di fili elettrici

I punti salienti

FPC-to-board connessione SMT verticale, passo di 1,0 mm, numero di pin configurabile da 4 a 50 pin.
Progettazione dell'attuatore a flip-lock ZIF, bassa forza di inserimento, robusta ritenzione del cavo contro le vibrazioni e estrazione del cavo.
Termini di contatto in fosforo-bronzo, stagno opzionale/placcaggio aurifero selettivo per circuiti critici di segnale
Completamente confezionato con nastro e bobina per l'assemblaggio automatico SMT ad alto volume; compatibile con le apparecchiature standard di pick-and-place.
RoHS 2.0 & REACH conforme; materiale per alloggiamento ad alta temperatura UL94‐V‐0 per il processo di saldatura a reflow
Personalizzazione flessibile: numero di pin, spessore del rivestimento, tipo di contatto, modifica dell'impronta del PCB e supporto del marchio OEM
Alternativa economica agli equivalenti di grandi marchi, tempi di consegna brevi per gli ordini di prototipo e di produzione in serie

Descrizione

Pistola	1.0 mm
- No, no, no, no.Of Posizioni	4-50 pin
Tipo di montaggio	Verticale / ZIF
Localizzazione del contatto	Contatto unilaterale
Tipo	Blocco a scorrimento
Classificazione attuale	0.5A/Pin Max
Valore nominale della tensione	50V AC/DC MAX
ResistenteV.età	250V AC, 1 minuto
Materiale di copertina	LCP UL94V-0 nero
Abitazione	LCP UL94V-0 Naturale
Terminale/contatto	Leghe di rame
Cloruro di sodio	Altri prodotti per la lavorazione del ferro
Temperatura di funzionamento	-40°C a +85°C
Tempo di consegna	7-10 giorni lavorativi

4-50 connettore FPC verticale del passo FPC FFC di Spillo 1.0mm per imbarcarsi su connettore

Caratteristiche materiali ed elettriche

Articolo	Specificità	Commenti
Materiale per le abitazioni	LCP / PA6T	UL94‐V‐0 ritardante della fiamma
Materiale dell'attuatore	PPS / LCP	resistenti alle alte temperature
Materiale del terminale di contatto	Fosforo bronzo	Alte prestazioni di rimbalzo a molla
Opzione di rivestimento-1	Contatto e coda di saldatura: stagno opaco	Per segnale di uso generale
Opzione di rivestimento-2	Area di contatto Placcatura seletiva in oro (0,03-0,1 μm Au su barriera Ni)	Per ambienti ad alta umidità/alta vibrazione
Corrente nominale	0.5 A per contatto	Applicazione a livello di segnale
Tensione nominale	50 V AC/DC	tensione di funzionamento massima
Resistenza al contatto	≤ 30 mΩ (iniziale)	Dopo l'accoppiamento in condizioni di prova
Resistenza all'isolamento	≥ 500 MΩ	Prova a 100 V di corrente continua
Resistere alla tensione	500 V AC / 1 minuto	Nessun guasto / flash-over

Progettazione e forza tecnica
Abbiamo più di 20 anni di esperienza nel settore dei connettori; i nostri ingegneri possono supportare il vostro nuovoProgettazione di un nuovo tempo di lavorazione: 30-45 giorni lavorativi.

Vantaggio competitivo

Keyouda ha vari tipi di aspetto e molti tipi di prodotti schematici interni, alta qualità, primo cliente, 100% test, 0 difetti, e breve tempo di consegna sono i nostri migliori vantaggi

Industria di applicazione mirata

Elettronica di consumo: moduli di visualizzazione, terminali POS, elettrodomestici, pannelli domestici intelligenti, dispositivi portatili portatili
Controllo industriale: HMI interfaccia uomo-macchina, moduli sensori, display industriale, apparecchiature di misurazione di prova
IoT e hardware intelligente: dispositivi gateway, telecamere di sorveglianza, moduli periferici di droni, controllo intelligente dell'illuminazione
Apparecchiature mediche: moduli ausiliari di monitoraggio del paziente, interconnessione di segnali non critici per dispositivi medici
Apparecchiature periferiche: moduli di stampante, interconnessioni interne dello scanner, schede di comando LCD di piccole dimensioni

Domande frequenti

D1: Questo connettore può funzionare sia con cavi piatti FFC rigidi-flessibili che con cavi piatti FFC standard?
R1: Sì. Supporta sia i cavi piatti FPC di spessore di 0,3 mm che quelli FFC corrispondenti. Assicurarsi che l'orientamento del conduttore corrisponda al lato di contatto del connettore.

D2: Cosa succede se utilizzo un FPC di spessore superiore a 0,33 mm?
A2: un cavo flessibile troppo spessa impedisce all'attuatore di blocco a piegatura di chiudersi completamente, causando una pressione di contatto insufficiente e un aumento del rischio di connessione intermittente.Seguire rigorosamente lo spessore di flessione raccomandato.

D3: Questo connettore è di qualità automobilistica?
A3: La versione standard è destinata all'uso per consumatori e per l'industria generale.per favore contatta il nostro team di vendita per una variante modificata di livello automobilistico con standard di materiale e di prova migliorati.

D4: Posso saldare a mano questo connettore al posto del reflow SMT?
R4: La saldatura a mano è consentita solo per il debugging del prototipo.La saldatura a mano NON è raccomandata per la produzione in serie.

D5: Qual è la differenza tra l'attuatore ZIF front-flip e l'attuatore ZIF backflip?
A5: front-flip: il lucchetto si trova sul lato di inserimento del FPC, facile azionamento manuale. back-flip: il lucchetto si trova sul lato opposto dell'inserimento,fornisce una forza di ritenzione superiore del cavo in un ambiente a forte vibrazione.

D6: Può modificare l'impronta del PCB per il nostro progetto di sostituzione del vecchio design esistente?
A6: Sì, il servizio di modifica dell'impronta è disponibile. Fornisci il tuo disegno PCB originale; il nostro team di ingegneri valuterà la fattibilità e il costo NRE.

Q7: Qual è il MOQ e il tempo di consegna dei campioni?
R7: Sono disponibili campioni di ingegneria gratuiti; il tempo di consegna dei campioni è di 1-3 giorni lavorativi.
