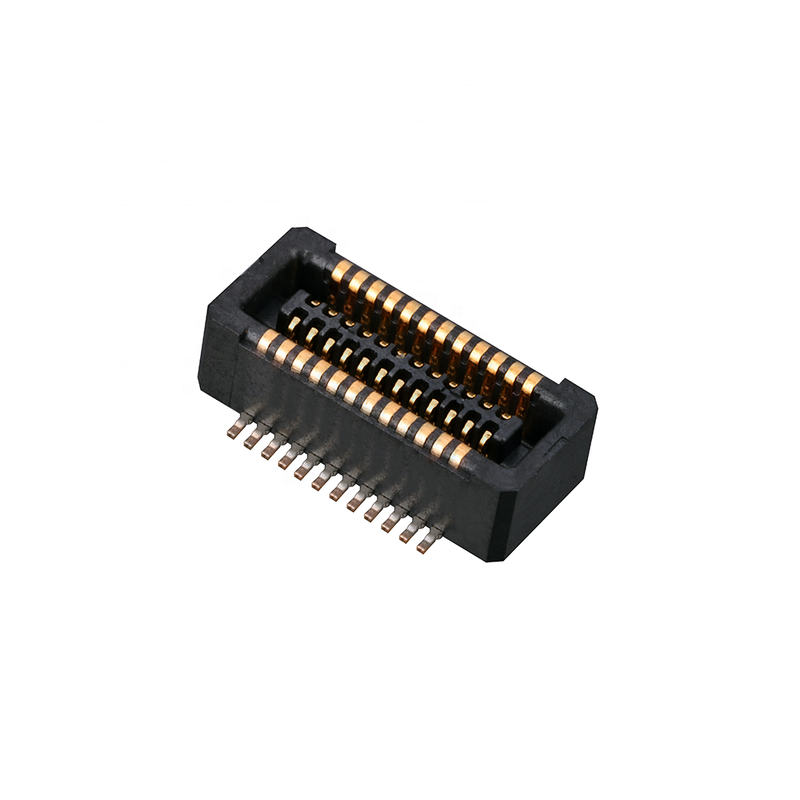

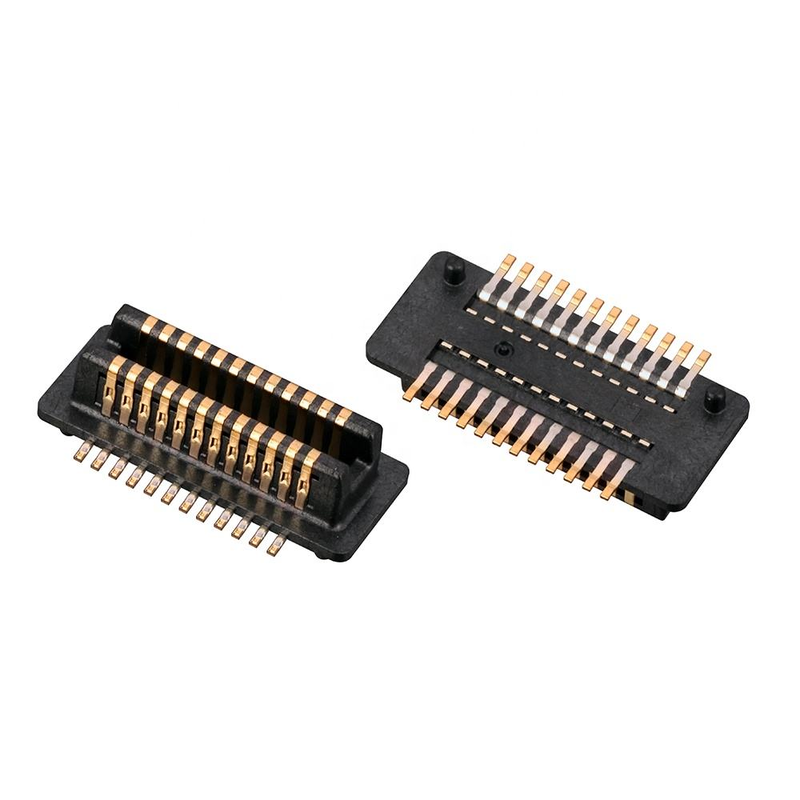

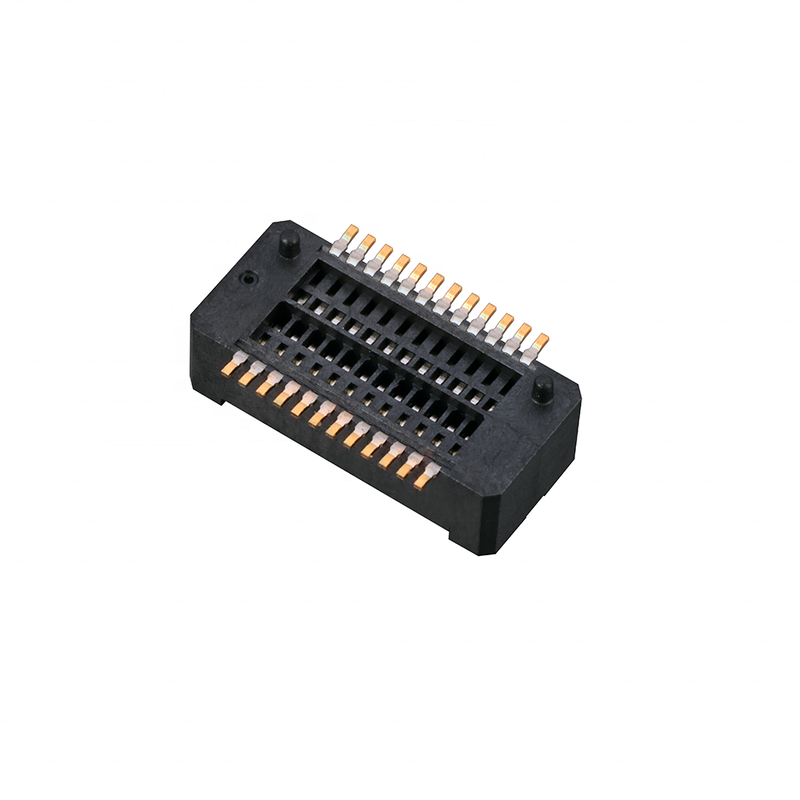

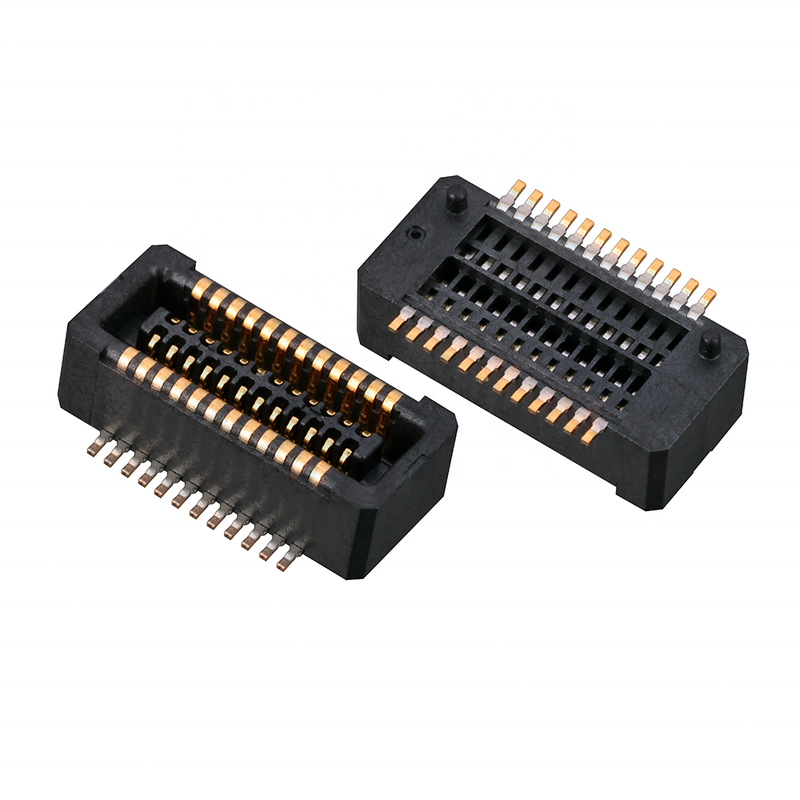

Connettore board-to-board maschio BTB da 0,4 mm a passo fine a 30 pin
accoppiamento cieco e tolleranza di autoallineamento integrati, integrità del segnale ad alta velocità, altezza di accoppiamento fissa. Ottimizzato per moduli IoT, smart home, TV, NB e GPS con design compatti di PCB impilati. Imballaggio in bobina SMT per pick & place automatico
Punti salienti del prodotto
- Accoppiamento cieco / Autoallineamento e anti-misinsertion: La struttura della guida integrata assorbe la tolleranza di disallineamento dell'assemblaggio, evita danni ai pin durante l'accoppiamento manuale/automatico; l'anti-sgancio impedisce l'inserimento inverso.
- Prestazioni di trasmissione ad alta velocità: Geometria del contatto ottimizzata per un'integrità del segnale stabile ad alta velocità, supporta segnali ad alta frequenza per moduli IoT, NB e GPS.
- Altezza di accoppiamento controllata: L'altezza di accoppiamento fissa mantiene uno spazio costante tra i PCB, semplifica la progettazione dell'involucro meccanico e la validazione dell'affidabilità alle vibrazioni.
Descrizione del prodotto
| Categoria |
Articolo |
Parametro |
| Prestazioni elettriche |
Passo |
0,4 mm |
|
Numero di pin |
Header maschio a 30 pin |
|
Corrente nominale |
0,3 A per contatto |
|
Tensione nominale |
50 V CC |
|
Resistenza di contatto max |
≤20 mΩ |
|
Resistenza di isolamento min |
≥1000 MΩ |
|
Tensione di tenuta |
250 V CA / 60 s |
| Prestazioni meccaniche |
Cicli di accoppiamento |
≥500 volte |
|
Altezza di accoppiamento |
Altezza di accoppiamento fissa |
|
Forza di inserimento / estrazione |
Forza bilanciata per l'assemblaggio automatico |
|
Tolleranza |
Tolleranza di disallineamento di autoallineamento per accoppiamento cieco |
| Materiale e placcatura |
Materiale del contatto |
Bronzo fosforoso |
|
Placcatura del contatto |
Placcatura selettiva in oro su barriera di nichel |
|
Materiale dell'alloggiamento |
PA9T, ritardante di fiamma UL94 V-0 |
| Guida ambientale e di saldatura |
Temperatura operativa |
-40°C ~ +85°C |
|
Tipo di saldatura |
Saldatura a rifusione SMT |
|
Temperatura di picco di rifusione |
260°C max, permanenza ≤10s |
|
Conformità |
RoHS, REACH |
Riferimento incrociato / Alternativa
Alternativa drop-in per connettori maschio BTB da 0,4 mm a passo 30 pin di Molex, JAE, HRS / Hirose, serie TE. Stessa impronta PCB e profilo di accoppiamento.
- Vantaggio: Sostituzione diretta senza riprogettazione del layout PCB; tempi di consegna più brevi e costi inferiori rispetto ai componenti importati.
- Nota: Si prega di condividere il numero di parte OEM di destinazione per la verifica esatta del pinout/altezza di accoppiamento prima del blocco del progetto.
Caratteristica del prodotto
- Passo fine 0,4 mm, supporto maschio a 30 pin per layout PCB compatti impilati
- Guida di accoppiamento cieco autoallineante, riduce il tasso di scarto dell'assemblaggio
- Struttura a doppio contatto per una resistenza di contatto stabile sotto vibrazione
- Layout pad SMT ottimizzato per ugello pick & place
- Design dell'alloggiamento antipolvere, adatto per ambienti IoT interni e industriali leggeri
- Altezza di accoppiamento fissa, facile calcolo dell'impilamento meccanico
Vantaggi del prodotto
- Facile da assemblare: La tolleranza di autoallineamento compensa il disallineamento dell'impilamento dei PCB, meno errori di assemblaggio.
- Segnale stabile: Struttura del contatto ottimizzata preserva la qualità del segnale ad alta velocità per moduli radio NB/GPS/IoT.
- Pronto per la produzione: Imballaggio in nastro e bobina, direttamente compatibile con le linee automatiche SMT.
- Vantaggio di costo e tempi di consegna: Produzione nazionale, nessun lungo tempo di consegna all'estero.
- Supporto alla progettazione: Datasheet, disegno 2D, STEP 3D disponibili per il tuo team hardware.
Applicazione
- Moduli wireless IoT
- Schede controller e sensori per smart home
- Interconnessione sub-board display TV
- Moduli di comunicazione NB-IoT / Cellulare
- Moduli di posizionamento GPS
- PCB impilati compatti per elettronica di consumo e portatili
Imballaggio
Nastro e bobina (Bobina). Imballaggio standard in bobina, compatibile con macchine pick-and-place automatiche SMT, direttamente utilizzabile sulla tua linea di produzione.
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine all'ingrosso: 1-3 settimane
- MOQ: Negoziabile
- Campioni gratuiti disponibili; supporto per il rilascio rapido dei campioni
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flessibile per articoli standard
- Politica sui campioni: Supporto per campioni gratuiti / rilascio rapido dei campioni per il tuo test di ingegneria
- Personalizzazione: Altezza di accoppiamento personalizzata, spessore della placcatura, PIN, colore dell'alloggiamento e marcatura disponibili. ODM e OEM accettati.
Guida alla selezione dell'ingegnere
- Confermare l'altezza di accoppiamento, il numero di pin e la coppia di accoppiamento maschio/femmina prima del blocco dell'impronta.
- Verificare il requisito di larghezza di banda del segnale per i percorsi NB/GPS ad alta velocità.
- Controllare lo spessore del PCB, lo spazio dell'involucro e il requisito del test di vibrazione.
- Richiedere campioni gratuiti per l'assemblaggio del prototipo, il test di accoppiamento e la validazione dell'integrità del segnale.
- Contattare il nostro ingegnere hardware per file 3D, datasheet e controllo dei codici di riferimento incrociati.
FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel vostro catalogo. Potete realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma dovete pagare il costo di spedizione.
D: E i tempi di consegna?
R: I prodotti in magazzino vengono consegnati entro 1 giorno; i prodotti personalizzati vengono consegnati entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto Qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile creare i prezzi di tutti su un elenco e i prezzi cambiano continuamente a causa del costo dei materiali e della quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; confermeremo attentamente uno per uno e vi forniremo una specifica e un listino prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio. Devi solo sottolineare che ciò comporterà un costo aggiuntivo.
D: Che certificati avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
