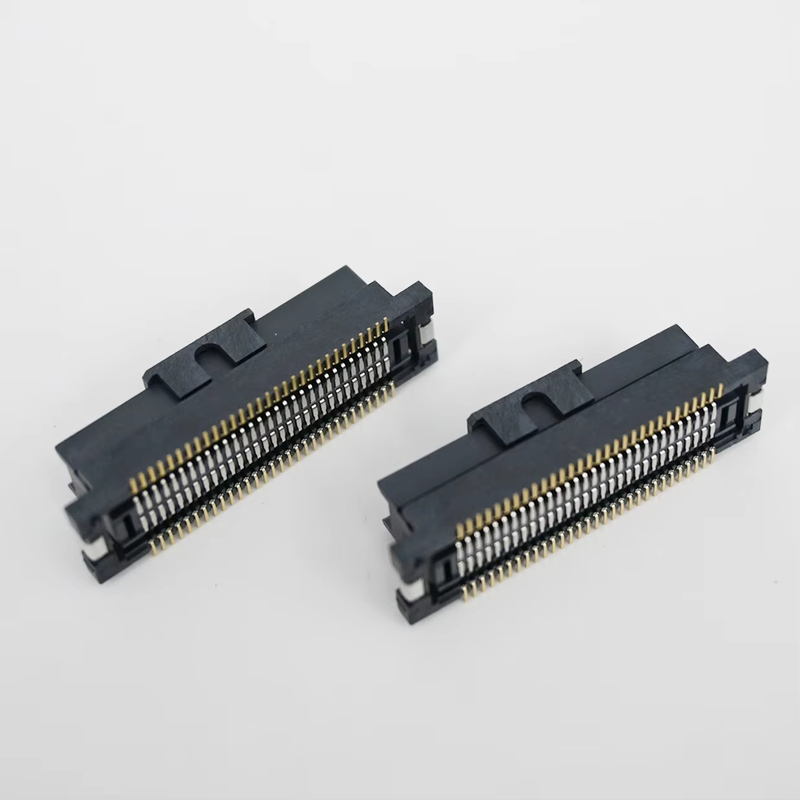

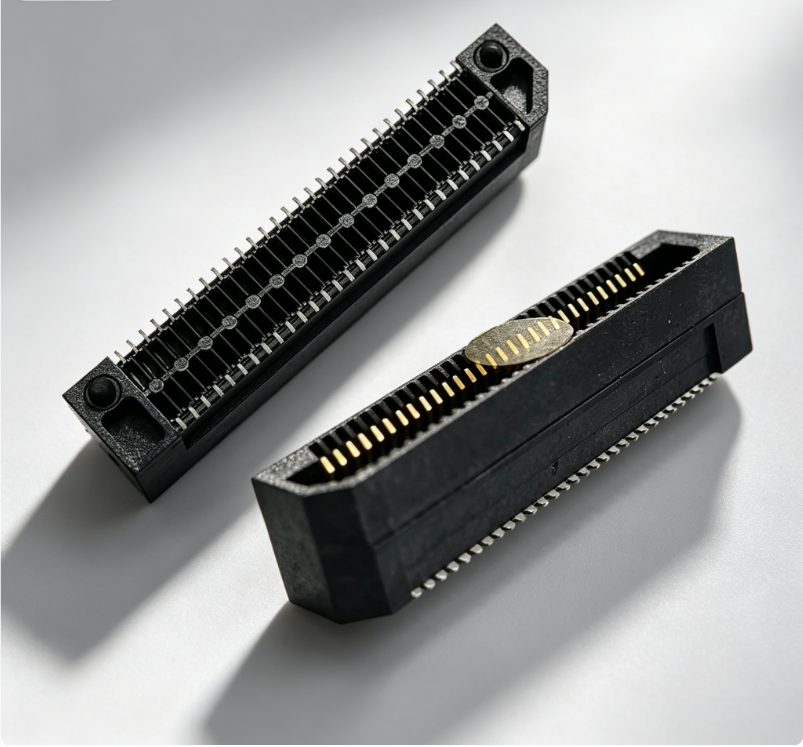

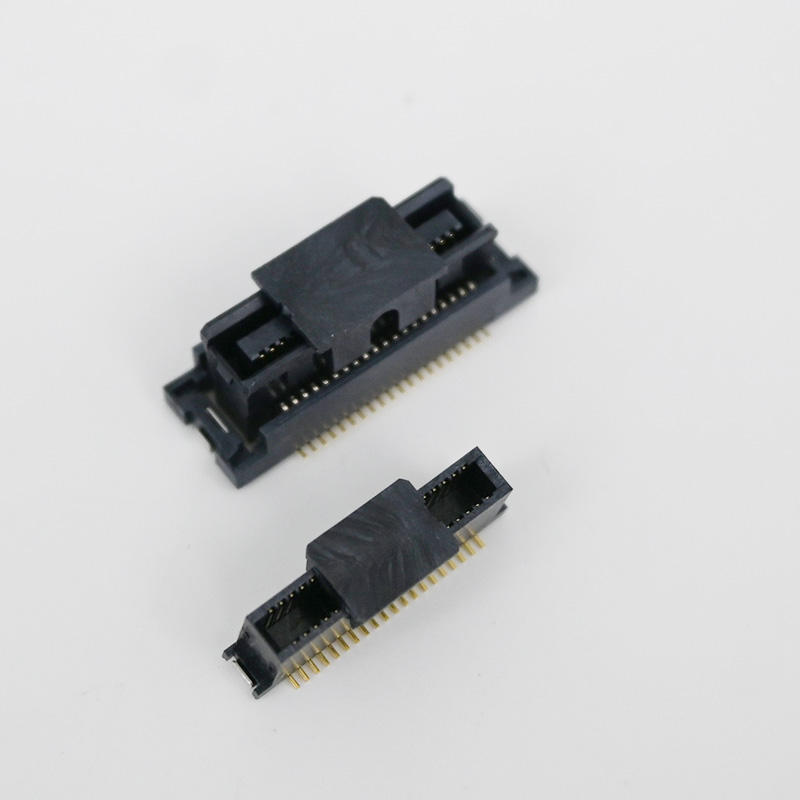

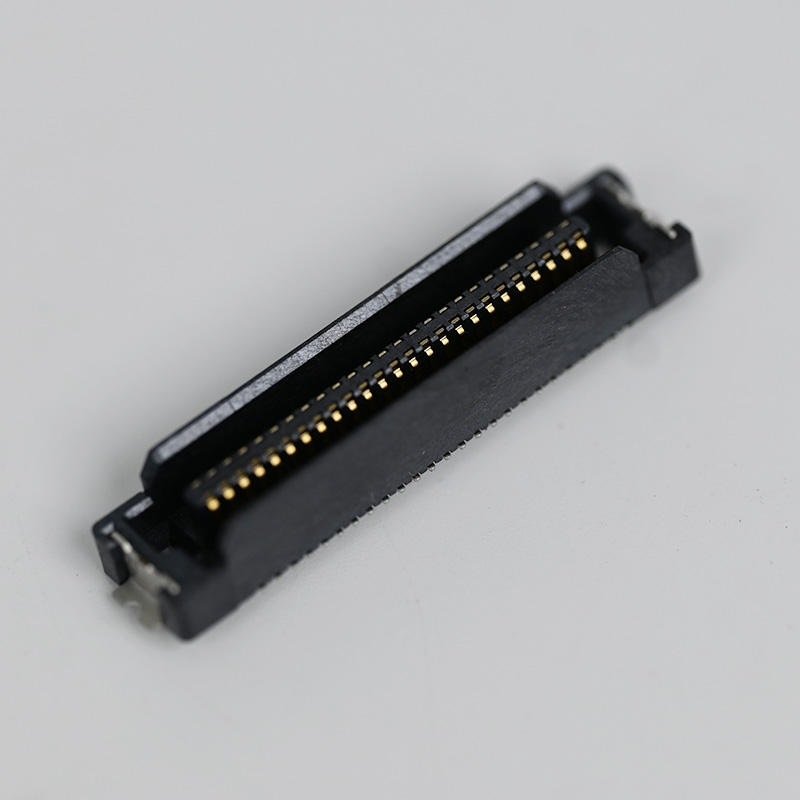

Connettore femmina a doppia fila da 60 pin in ottone con passo da 0,8 mm BTB per applicazioni PCB
Punti salienti del prodotto
Accoppiamento cieco e autoallineamento Design anti-disallineamento: Chiavetta integrata + tolleranza flottante, assorbe lo spostamento di assemblaggio, evita danni ai pin durante l'aggancio manuale/automatizzato
Integrità del segnale ad alta velocità: Controllo dell'impedenza ottimizzato, supporta la trasmissione seriale ad alta velocità per stacking di PCB digitali e ad alta frequenza
Altezza accoppiata definita: Altezza di stacking fissa per mantenere uno spazio costante tra i PCB, ripetibilità dello stacking per layout mezzanine compatti
Passo da 0,8 mm (0,031"), 60 posizioni a doppia fila: Connettore femmina SMT ad alta densità per applicazioni PCB con spazio limitato
Confezione in bobina per linea SMT: Imballaggio a nastro e bobina, direttamente compatibile con macchine pick & place automatiche
Descrizione del prodotto
| Categoria |
Articolo |
Specifica |
| Elettrico |
Corrente nominale |
0,5 A per contatto |
|
Tensione nominale |
50 V CA |
|
Resistenza di contatto |
≤15 mΩ |
|
Resistenza di isolamento |
≥1 GΩ @100VDC |
|
Tensione di tenuta |
1100 VDC |
| Meccanico |
Passo |
0,8 mm (0,031") |
|
Numero di pin |
60 pin, doppia fila |
|
Cicli di accoppiamento |
≥500 volte |
|
Altezza accoppiata |
Altezza di stacking personalizzata / standard disponibile |
|
Terminazione |
Montaggio superficiale SMT |
| Materiale e placcatura |
Materiale del contatto |
Ottone / Bronzo fosforoso |
|
Placcatura area di accoppiamento |
Oro selettivo su nichel |
|
Placcatura codone di saldatura |
Stagno opaco su nichel, senza piombo |
|
Alloggiamento |
LCP, plastica ad alta temperatura UL94 V-0 |
| Ambiente |
Temperatura operativa |
-40°C ~ +125°C |
|
Conformità |
RoHS, REACH |
| Guida alla saldatura |
Profilo di riflusso |
JEDEC J-STD-020, temperatura di picco ≤260°C |
Riferimento incrociato / Alternativa
Alternativa drop-in perSerie ERF8 Samtec, Hirose DF40, Molex SlimStack, connettore femmina TE 0,8 mm 60P BTB. Stessa impronta, assegnazione pin e geometria di stacking. Gli ingegneri possono sostituire direttamente senza modifiche importanti al PCB, riducendo i tempi di consegna lunghi e il rischio di costi dei componenti.
Caratteristica del prodotto
- Struttura di accoppiamento cieco anti-chiavetta, tolleranza di autoallineamento per compensare il disallineamento dell'assemblaggio della scheda
- Alloggiamento LCP ad alta temperatura stabile in cicli di riflusso SMT multipli
- Placcatura selettiva in oro del contatto, bassa resistenza di contatto stabile e anti-ossidazione
- Layout ad alta densità a doppia fila e 60 posizioni, risparmia spazio sul PCB
- Pad di atterraggio SMT ottimizzato per l'assemblaggio automatico di PCB
- Altezza accoppiata fissa per garantire uno spazio di stacking costante tra i PCB
Vantaggi del prodotto
- Minore rischio di approvvigionamento: Diretto dalla fabbrica, tempi di consegna più brevi rispetto ai marchi importati
- Facile da assemblare: L'accoppiamento cieco riduce il tasso di scarto dell'assemblaggio nella produzione di massa
- Prestazioni stabili ad alta velocità: Crosstalk e impedenza controllati per percorsi di segnale ad alta velocità
- Compatibilità SMT completa: Imballaggio a nastro e bobina pronto per il pick & place
- Personalizzazione flessibile: Regola l'altezza accoppiata, lo spessore dell'oro e il numero di pin in base al tuo disegno PCB
Applicazione
Moduli di controllo industriale,
gateway IoT,
computing embedded,
dispositivi medici portatili,
display intelligenti,
moduli sensore,
schede secondarie per telecomunicazioni,
elettronica automobilistica non di sicurezza,
apparecchiature di test portatili.
Imballaggio
Nastro e bobina (Bobina). Imballaggio standard in bobina, compatibile con macchine pick-and-place automatiche SMT, funziona direttamente sulla tua linea di produzione.
Tempo di consegna
- Campioni: 3 giorni lavorativi
- Ordine all'ingrosso: 1-3 settimane
- MOQ: Negoziabile
- Campioni gratuiti disponibili; supporto per il rilascio rapido dei campioni
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flessibile per articoli standard
- Politica sui campioni: Supporto per campioni gratuiti / rilascio rapido dei campioni per il tuo test di ingegneria
- Personalizzazione: Altezza accoppiata personalizzata, spessore di placcatura, PIN, colore dell'alloggiamento e marcatura disponibili. ODM e OEM accettati.
Guida alla selezione dell'ingegnere
- Conferma prima l'altezza accoppiata richiesta (dimensione critica dello stacking del PCB)Verifica il numero di parte BTB maschio accoppiato per corrispondere a passo, numero di pin e chiavettaControlla l'intervallo di temperatura operativa e il requisito di velocità del segnale per la selezione della placcatura in oro
- Conferma della quantità della bobina per la configurazione della linea SMT
- Richiedi disegno / STEP 3D / datasheet per la convalida della libreria e dell'impronta del PCB
- Ordina campioni gratuiti per test di integrità del segnale e affidabilità di accoppiamento prima della produzione di massa
