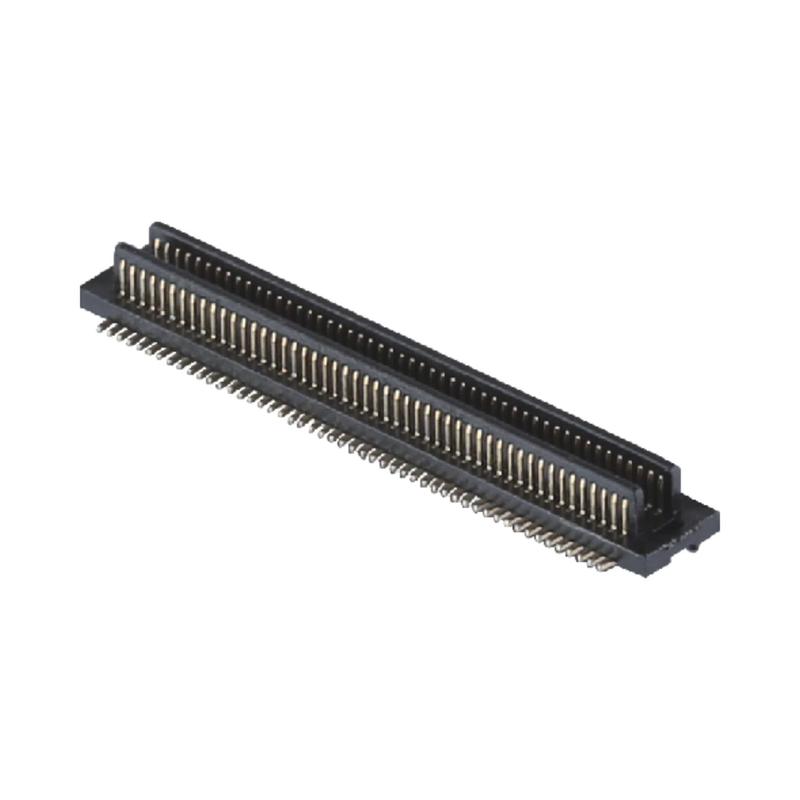

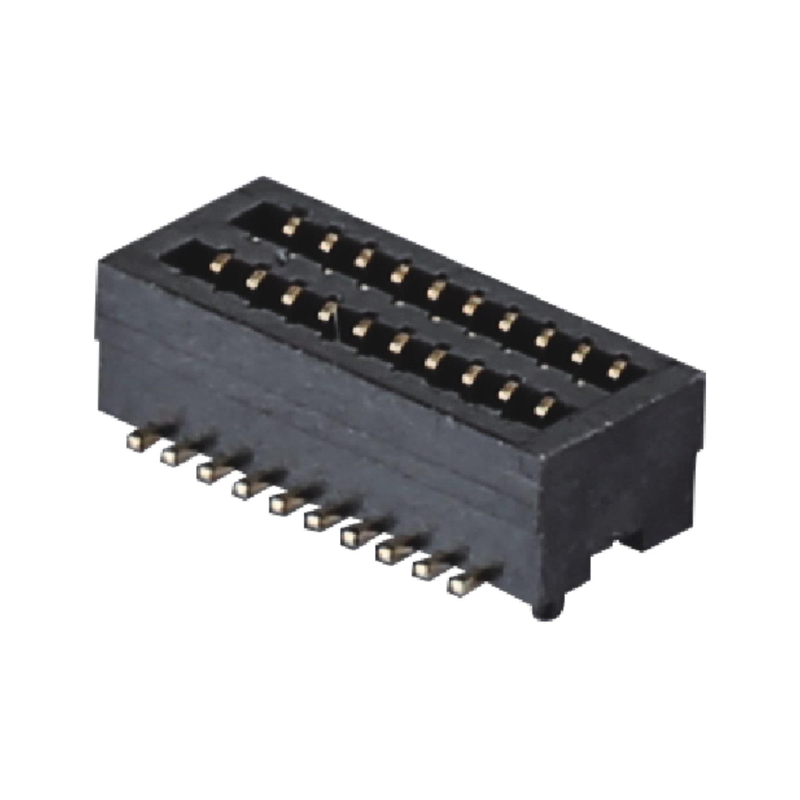

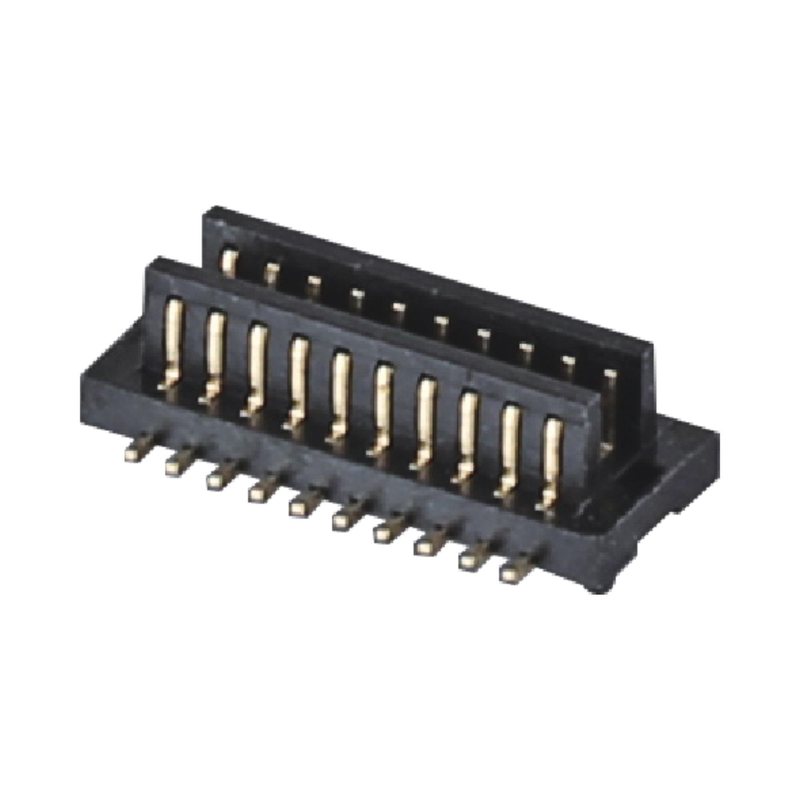

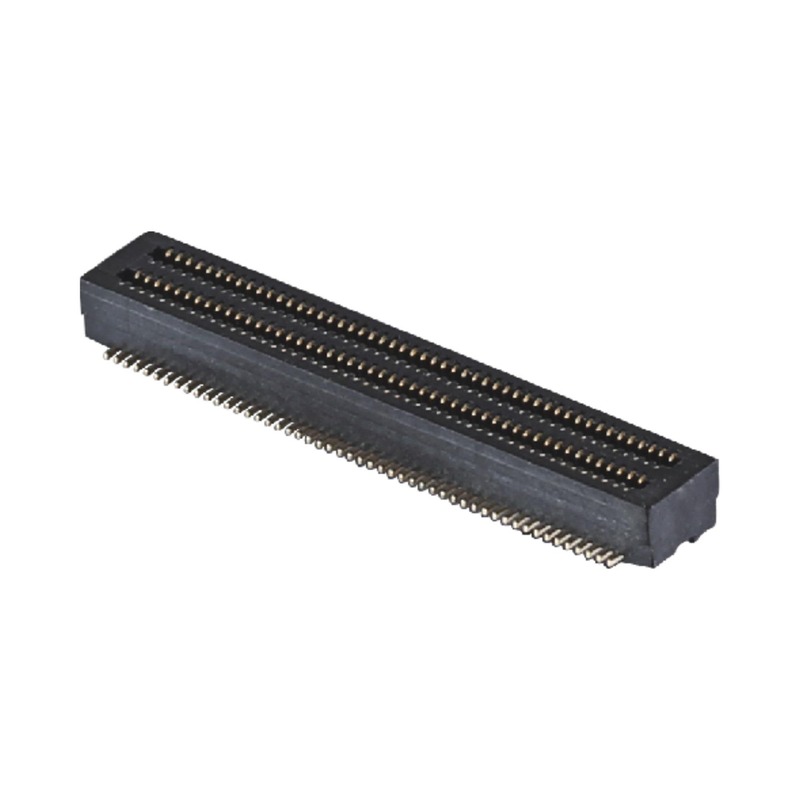

Connettore BTB con passo da 0,8 mm, 40/100 pin, alta velocità di trasmissione, maschio/femmina
Punti salienti del prodotto
✅ Accoppiamento cieco e autoallineamento con design anti-inversione: Struttura di guida integrata con assorbimento delle tolleranze sugli assi X/Y, riduce il rischio di danni durante l'assemblaggio manuale e automatizzato, previene l'inserimento inverso.
✅ Integrità del segnale ad alta velocità: Design ottimizzato dell'impedenza del terminale, trasmissione stabile ad alta velocità per percorsi di segnale ad alta frequenza.
✅ Altezza accoppiata controllabile: Molteplici opzioni di altezza di accoppiamento impilate per soddisfare i requisiti di spazio del PCB; il passo compatto da 0,8 mm consente di risparmiare spazio nel layout del PCB.
✅ Imballaggio in bobina SMT: Pronto per il prelievo e il posizionamento automatico, compatibile con le linee di assemblaggio SMT standard.
Descrizione del prodotto
| Categoria |
Articolo |
Specifiche |
| Prestazioni elettriche |
Passo |
0,8 mm |
|
Numero di pin |
10 / 20 / 40 / 100 pin |
|
Corrente nominale |
1,0 A per pin |
|
Tensione nominale |
60 V CC |
|
Resistenza di contatto |
≤30 mΩ |
|
Resistenza di isolamento |
≥500 MΩ @500V CC |
|
Tensione di tenuta dielettrica |
500 V CA, nessuna rottura per 1 minuto |
| Prestazioni meccaniche |
Cicli di accoppiamento |
Min 50 cicli |
|
Forza di accoppiamento / disaccoppiamento |
Bassa forza di inserzione, stabile forza di ritenzione |
|
Tolleranza di autoallineamento |
Tolleranza di offset direzionale X/Y per accoppiamento cieco |
| Materiale e placcatura |
Alloggiamento |
LCP ad alta temperatura, UL94 V-0 |
|
Materiale del contatto |
Lega di rame al bronzo fosforoso |
|
Placcatura area di contatto |
Placcatura in oro (spessore oro personalizzabile disponibile) |
|
Placcatura codone di saldatura |
Stagno opaco su barriera di nichel |
| Ambientale |
Temperatura operativa |
-40℃ ~ +85℃ |
|
Conformità |
RoHS, REACH |
| Guida alla saldatura |
Profilo di riflusso |
Riflusso SMT senza piombo, temperatura di picco ≤260℃, tempo di permanenza 30~60s |
Riferimento incrociato / Alternativa
Questa serie BTB da 0,8 mm è compatibile in termini di footprint ed elettricamente intercambiabile con le principali linee di prodotti BTB internazionali, una sostituzione diretta per:
- Serie BTB SlimStack 0,8 mm Molex
- Serie ER8 / BM Hirose
- Serie DX07 JAE
- Connettori mezzanine ad alta densità Samtec
Nota: Verificare il disegno 3D e l'altezza accoppiata prima del layout definitivo del PCB; campioni gratuiti disponibili per la validazione.
Caratteristiche del prodotto
- Struttura polarizzata anti-manubrio e autoallineante per accoppiamento cieco, evita la piegatura dei pin durante il disallineamento.
- Geometria del terminale ottimizzata per un'impedenza costante, mantiene l'integrità del segnale ad alta velocità.
- Molteplici selezioni di altezza accoppiata, design flessibile dello spazio di impilamento del PCB.
- Coppia maschio/femmina SMT a doppia fila per montaggio superficiale, opzioni da 10~100 pin.
- Isolante LCP ad alta temperatura, prestazioni stabili durante il riflusso e il ciclo termico.
- Area di contatto placcata in oro per bassa resistenza di contatto e anti-ossidazione.
Vantaggi del prodotto
🔹 Alternativa ingegneristica: Compatibile pin-to-pin con marchi importati, riduce i tempi di approvvigionamento della distinta base e i costi dei componenti.
🔹 Robusta tolleranza di accoppiamento: La struttura di autoallineamento assorbe gli offset di assemblaggio, riducendo il tasso di difetti di assemblaggio nella produzione di massa.
🔹 Prestazioni stabili ad alta velocità: Controllo ottimizzato della diafonia per la trasmissione di segnali ad alta frequenza.
🔹 Personalizzazione flessibile: Regola l'altezza accoppiata, lo spessore dell'oro e il numero di pin in base ai requisiti del tuo progetto.
🔹 Imballaggio in bobina completa: Eseguibile direttamente sulla linea di assemblaggio automatico SMT, nessuna rielaborazione necessaria.
Applicazione
- Schede di controllo embedded industriali
- Moduli elettronici compatti medicali
- Hardware per gateway IoT e sensori intelligenti
- Dispositivi portatili
- Sub-moduli PCB per display e fotocamere
- Assemblaggi elettronici automobilistici non di sicurezza
- Moduli di telecomunicazione e trasmissione dati ad alta velocità
Imballaggio
Nastro e bobina (Bobina). Imballaggio standard in bobina, compatibile con macchine pick-and-place automatiche SMT, eseguibile direttamente sulla tua linea di produzione.
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine all'ingrosso: 1-3 settimane
- MOQ: Negoziabile
- Campioni gratuiti disponibili; supporto per rilascio rapido dei campioni
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flessibile per articoli standard
- Politica sui campioni: Supporto per campioni gratuiti / rilascio rapido dei campioni per i tuoi test di ingegneria
- Personalizzazione: Altezza accoppiata personalizzata, spessore della placcatura, PIN, colore dell'alloggiamento e marcatura disponibili. ODM e OEM accettati.
Guida alla selezione dell'ingegnere
- Confermare prima il numero di pin (10/20/40/100 Pin) e l'altezza accoppiata richiesta.
- Verificare la temperatura operativa e i requisiti di velocità del segnale per confermare le specifiche di placcatura.
- Scaricare il disegno 3D e la scheda tecnica per la verifica del footprint del PCB prima del blocco del layout.
- Ordinare campioni gratuiti per test elettrici, validazione dell'accoppiamento e prova di assemblaggio SMT.
- Contattare il nostro team di ingegneri se si necessita di consulenza per la sostituzione di marchi incrociati o modifiche speciali.
FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel vostro catalogo. Potete produrre questo prodotto per me? R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Fateci sapere di quale prodotto avete bisogno e quanti ne desiderate. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per vostra informazione, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni di connettori gratuiti per il test. Ma dovete pagare le spese di spedizione.
D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per i pacchi piccoli, inviarli tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicuratevi che possiamo ricevere lo stesso importo della fattura. E potete pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno della vostra lista prezzi di tutti i vostri prodotti. Avete una lista prezzi?
R: Non abbiamo una lista prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile creare i prezzi di tutti su una lista, e i prezzi cambiano sempre a causa del costo dei materiali e della quantità. E potete fornirci un elenco di tutti gli articoli di cui avete bisogno; verificheremo attentamente uno per uno e vi forniremo una specifica e una lista prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il vostro logo o altre informazioni sull'imballaggio. Bisogna solo sottolineare che ciò comporterà alcuni costi aggiuntivi.
D: Quali certificazioni avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
