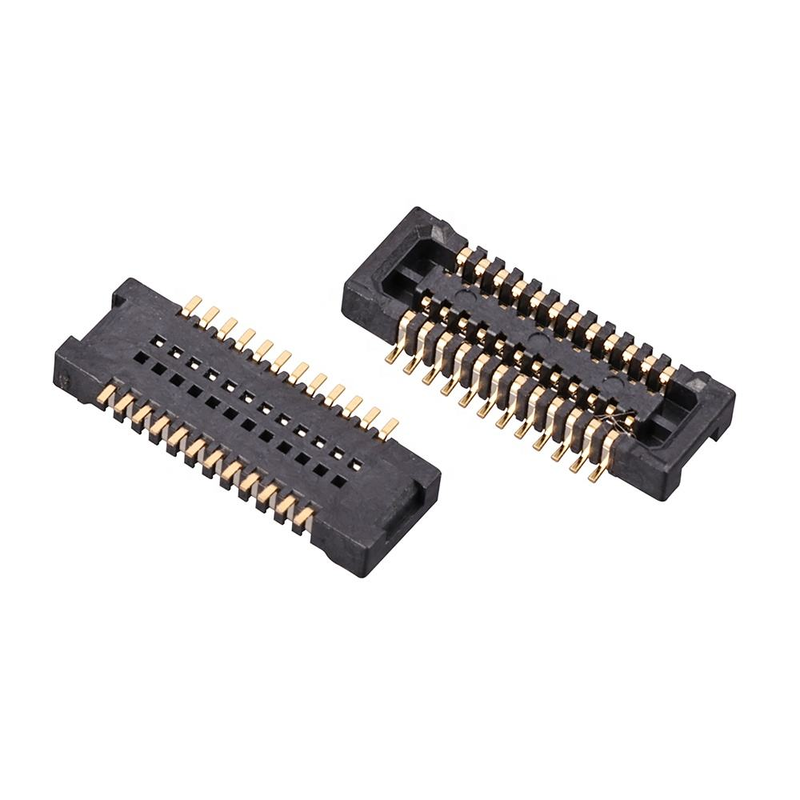

0.4mm 24P BTB Connector Prezzo economico per IOT TV NB GPS Maschio porta schede per Smart Home IoT Hot Sale in India, Turchia, Malesia
Caratteristiche del prodotto
✅ Accoppiamento cieco e autoallineamento Progettazione anti-disallineamento: tollerano l'offset dell'assemblaggio del PCB, evitano danni all'abitazione da inserimento errato, riducono il tasso di fallimento dell'assemblaggio.
✅ Trasmissione di segnali ad alta velocità: Integrità stabile per i segnali digitali, funziona per NB, GPS, comunicazione dei dati dei moduli IoT.
✅ Altezza di accoppiamento definita: altezza di accoppiamento fissa per controllare la lacuna del PCB, spaziamento meccanico coerente per moduli compatti per smart home / TV.
✅ confezionamento SMT, raccolta diretta e posizionamento per le linee di assemblaggio automatizzate.
Descrizione del prodotto
| Categoria |
Articolo |
Specificità |
| Prestazioni elettriche |
Corrente nominale |
0.5A per perno |
|
Tensione nominale |
50V AC/DC |
|
Resistenza al contatto |
≤ 30mΩ |
|
Resistenza all'isolamento |
≥ 1000MΩ |
|
Resistenza alla tensione |
100V AC per 1 minuto |
| Performance meccanica |
Cicli di accoppiamento |
≥ 5000 cicli |
|
Altezza delle coppie |
Altezza di stack fissa personalizzata |
|
Forza di inserimento / ritiro |
Forza di equilibrio per il montaggio ripetuto |
| Materiale e rivestimento |
Materiale di contatto |
Fosforo bronzo |
|
Contatto di rivestimento |
Placcaggio in oro della zona di contatto, placcaggio in stagno della coda di saldatura |
|
Materiale per le abitazioni |
LCP, plastica resistente alle alte temperature |
| Ambiente |
Temperatura di funzionamento |
-40°C ~ +85°C |
|
Rispetto |
RoHS, REACH |
| Guida alla saldatura |
Tipo di saldatura |
Saldatura SMT a riversamento |
|
Temperatura di riflusso |
Seguire il profilo di reflusso SMT standard; nessuna saldatura secondaria sui terminali |
Riferimento incrociato / Alternativa
Stessa struttura di terra del PCB, senza bisogno di rielazionare il layout del PCB.Sostituzione a scarico per ridurre i costi dei componenti senza riprogettare.
Nota: Verificare l'altezza di accoppiamento e il numero di pin prima della progettazione formale; campioni gratuiti disponibili per la validazione del layout e dell'affidabilità.
Caratteristica del prodotto
- La struttura di alloggiamento antincendio integrata impedisce l'accoppiamento inverso e la piegatura dei perni durante il montaggio manuale/automatico.
- Guida galleggiante auto-allineante assorbe la tolleranza di montaggio del PCB, ideale per l'assemblaggio del modulo di accoppiamento cieco.
- Alloggiamento LCP ad alta temperatura, stabile durante il riflusso SMT, senza curvatura.
- Progettazione di fascio a doppio contatto, mantiene il contatto stabile sotto shock e vibrazione per moduli IoT / wireless.
- 10P / 24P conteggi di pin standard, quantità di pin personalizzabile su richiesta.
Vantaggi del prodotto
- Competitività in termini di costi: Prezzi diretti in fabbrica per l'IoT e la produzione di massa di smart home; buon rapporto prezzo/prestazioni per i mercati dell'India, della Turchia e dell'Asia meridionale.
- Ottimizzato: imballaggio a nastro, compatibile con le macchine SMT standard per il pick-and-place.
- Brevi tempi di consegna: Rapido campionamento e ciclo di produzione di massa per lanci di progetti IoT / TV urgenti.
- Affidabilità convalidata: Esame completo del ciclo elettrico, delle vibrazioni e della temperatura prima della spedizione.
- Matching sul mercato locale: Caso comprovato in India, Turchia, Malesia progetti di smart home e NB/GPS.
Applicazione
- Dispositivi Smart Home: sensori intelligenti, interruttori intelligenti, moduli di controllo
- Moduli IoT, unità wireless NB-IoT, schede GPS
- Connessione PCB interna del display TV
- Macchine elettroniche di piccola dimensione, terminali portatili
Imballaggio
Tape & Reel (Reel): imballaggio standard con bobina, compatibile con la macchina automatica SMT, direttamente sulla linea di produzione.
Tempo di consegna
- Esemplari: 3 giorni lavorativi
- Ordine in blocco: 1-3 settimane
- MOQ: Negoziabile
- Disponibilità di campioni gratuiti; supporto per il rilascio rapido dei campioni
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flessibile per gli articoli standard
- Politica di campionamento: supporto campioni gratuiti / rilascio rapido di campioni per il test di ingegneria
- Personalizzazione: altezza accoppiata personalizzata, spessore del rivestimento, PIN, colore dell'alloggiamento e marcatura disponibili.
Guida alla selezione degli ingegneri
- Confermare il numero di perni: 10P o 24P; confermare l'altezza di impilazione accoppiata richiesta.
- Verificare la corrente di lavoro, la velocità del segnale e la gamma di temperatura di funzionamento per il PCB.
- Controlla l'impronta del PCB: la nostra parte può sostituire l'equivalente Molex/JAE; prova campioni gratuiti prima di bloccare il layout di massa.
- Metodo di assemblaggio: confermare il processo di reflusso SMT; seguire la guida di saldatura per evitare danni al terminale.
- Vibration & shock requirement: informateci del vostro ambiente di applicazione per una raccomandazione di corretta verniciatura e affidabilità.
- Per i progetti in India / Turchia / Malesia: possiamo fornire il rapporto di prova e il supporto dei documenti di spedizione.
Domande frequenti
D: Avete un catalogo? Potete mandarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, potete contattarci online o inviare un'email per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo.Logue, puoi farmi questo prodotto?
R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e fare un nuovo stampo per produrlo.Per la vostra informazioneLa produzione di uno stampo normale richiederà circa 35-45 giorni.
D: Potete fornire un campione?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti per il test.
D: Che mi dici del tempo di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni
D: Come spedisco il mio ordine?
R: Per i piccoli pacchi, inviateli via Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio porta a porta. Per i grandi pacchi, possiamo inviarli via aerea o via mare. Usiamo cartoni standard per l'esportazione.Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
A: Accettiamo T/T (transferimento bancario), Western Union e PayPal. Si prega di essere sicuri che possiamo ricevere lo stesso importo della fattura. E si può pagare il denaro in RMB. Nessun problema.
7. D: Che ne dici del controllo della qualità della tua azienda
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro dipartimento Qualità.
D: Mi serve la lista dei prezzi di tutti i vostri prodotti.
R: Non abbiamo una lista dei prezzi di tutti i nostri prodotti.e i prezzi cambiano sempre a causa del costo del materiale e della quantitàE potete darci un elenco di tutti gli articoli di cui avete bisogno; ne confermeremo attentamente uno per uno e vi daremo una specifica e un listino prezzi
D: Puoi realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo fatto un sacco di personalizzato
Per quanto riguarda l'imballaggio personalizzato, non c'è problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio.Devo solo sottolineare che causerà dei costi aggiuntivi.
D: Quali certificati possiede?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
