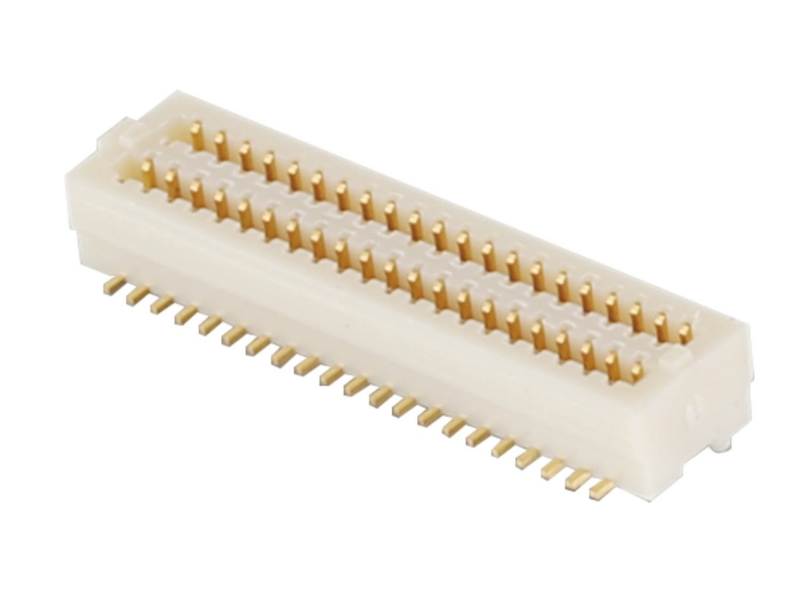

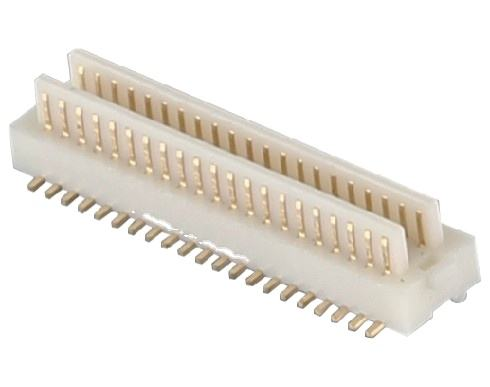

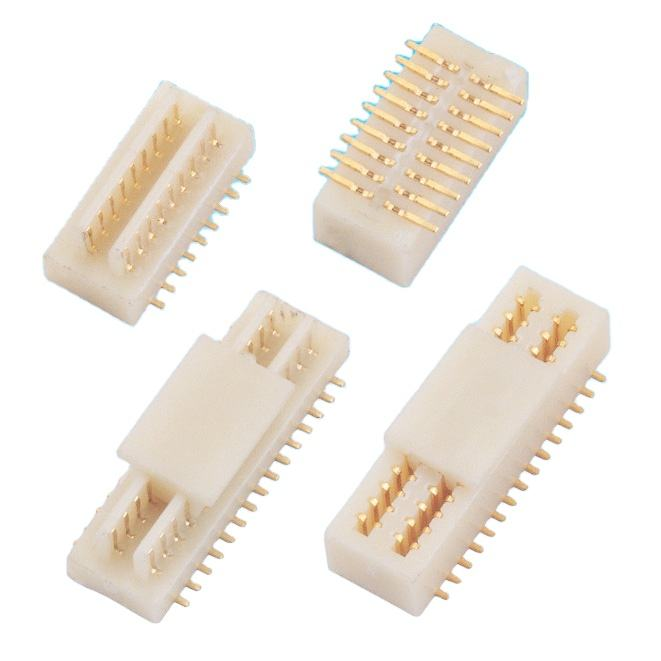

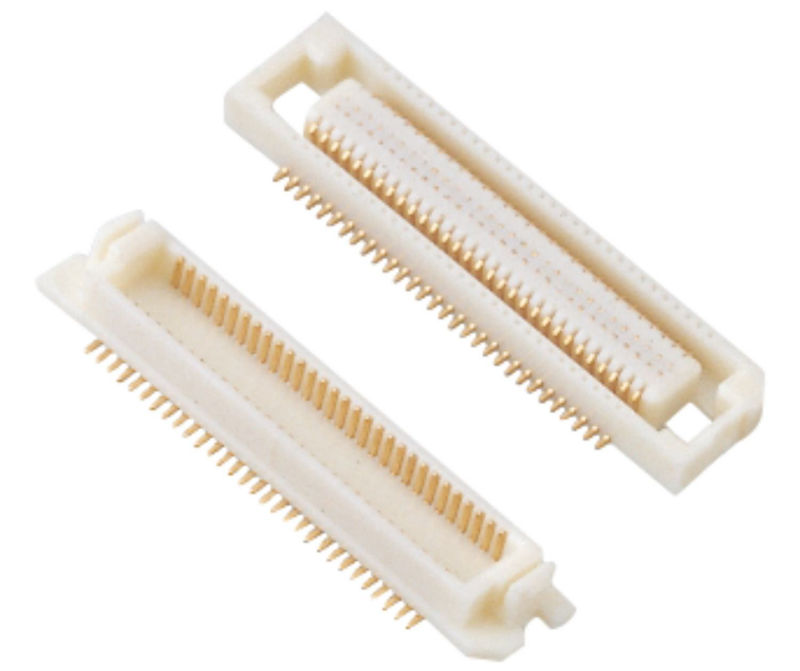

Connettore maschio Board-to-Board con passo da 0,5 mm, doppio contatto, tipo lungo con altezza multipla
Punti salienti del prodotto
✅ Accoppiamento cieco e autoallineamento: boss di guida integrato per tolleranza posizionale, assorbe piccoli offset di assemblaggio; chiave anti-inversione previene orientamento errato e danni ai pin
✅ Struttura a doppio contatto: doppie lamelle di contatto per contatto ridondante, bassa resistenza di contatto stabile, maggiore resistenza alle vibrazioni
✅ Opzioni di altezza accoppiata multiple: varianti di altezza di impilamento di tipo lungo disponibili per un design flessibile di impilamento dei PCB
✅ Integrità del segnale ad alta velocità: controllo dell'impedenza ottimizzato, supporta la trasmissione di segnali differenziali ad alta velocità per moduli compatti ad alta densità
Descrizione del prodotto
| Categoria |
Articolo |
Specifiche |
| Prestazioni elettriche |
Passo |
0,5 mm |
|
Corrente nominale |
0,5 A per contatto |
|
Tensione nominale |
60 V CC |
|
Resistenza di contatto |
≤ 30 mΩ |
|
Resistenza di isolamento |
≥ 500 MΩ @ CC 500 V |
|
Tensione di tenuta dielettrica |
CA 250 V, nessuna interruzione |
| Prestazioni meccaniche |
Cicli di accoppiamento |
500 cicli minimo |
|
Intervallo di temperatura operativa |
-40°C ~ +85°C |
|
Altezza accoppiata |
Altezze di impilamento di tipo lungo multiple opzionali |
| Materiale e placcatura |
Materiale del contatto |
Bronzo fosforoso |
|
Placcatura del contatto |
Placcato oro sull'area di accoppiamento, sotto-placcatura di nichel; stagno sulla coda di saldatura |
|
Materiale dell'alloggiamento |
LCP, ritardante di fiamma UL94V-0 |
| Ambientale |
RoHS e REACH |
Conforme a RoHS 2.0, REACH disponibile |
| Guida alla saldatura |
Tipo di montaggio |
Montaggio superficiale SMD |
|
Profilo di riflusso |
Picco massimo 260°C, tempo di permanenza 30s; compatibile con riflusso senza piombo |
Riferimento incrociato / Alternativa
Alternativa diretta drop-in per connettori maschio BTB di tipo lungo con doppio contatto da 0,5 mm di Molex, JAE, Hirose, TE.
- Stessa impronta e assegnazione dei pin; nessuna rielaborazione importante del layout del PCB richiesta
- Ottimizzazione dei costi mantenendo prestazioni meccaniche e ad alta velocità equivalenti
- Il conteggio dei pin/l'altezza di impilamento personalizzati possono corrispondere al tuo numero di parte estero esistente
Caratteristiche del prodotto
- Design a doppia lamella di contatto: punto di contatto ridondante, minor rischio di connessione intermittente in caso di urti e vibrazioni
- Guida di autoallineamento + chiave anti-dummy: supporta l'accoppiamento cieco, elimina i danni da inserimento inverso
- Portafoglio di altezze accoppiate multiple di tipo lungo: spaziatura flessibile dei PCB mezzanini per assemblaggi impilati
- Alloggiamento LCP ad alta temperatura: dimensioni stabili durante il riflusso SMT, nessuna deformazione dell'alloggiamento
- Geometria del terminale ottimizzata: impedenza costante per la trasmissione di segnali ad alta velocità
- Design del pad SMD per l'assemblaggio automatizzato del PCB
Vantaggi del prodotto
- Facile da assemblare: La tolleranza di accoppiamento cieco riduce lo sforzo di allineamento manuale, minor tasso di scarto di assemblaggio
- Alta affidabilità: Il doppio contatto garantisce una connettività stabile per dispositivi a ciclo di vita lungo
- Flessibilità di progettazione: Ampia gamma di opzioni di altezza accoppiata lunga, supporta il design modulare di PCB impilati
- Vantaggio di costo: Sostituzione pin-a-pin di BTB importati, riduce i tempi di consegna e il costo della distinta base
- Pronto per l'alta velocità: La struttura di contatto ottimizzata preserva l'integrità del segnale per linee differenziali ad alta velocità
- Compatibilità SMT completa: Imballaggio in nastro e bobina pronto per macchine pick & place automatiche
Applicazione
Moduli di controllo industriale,
dispositivi medici portatili,
display intelligenti,
gateway IoT,
scheda ausiliaria server,
sotto-scheda transceiver ottico,
apparecchiature di test portatili,
elettronica interna automobilistica,
connessione mezzanino PCB impilati.
Imballaggio
Nastro e bobina (Bobina). Imballaggio standard in bobina, compatibile con macchine pick-and-place automatiche SMT, direttamente sulla tua linea di produzione.
Tempi di consegna
- Campioni: 3 giorni lavorativi
- Ordine all'ingrosso: 1-3 settimane
- MOQ: Negoziabile
- Campioni gratuiti disponibili; supporto per il rilascio rapido di campioni
Certificazione di fabbrica e servizio personalizzato
Certificazioni: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flessibile per articoli standard
- Politica sui campioni: Supporto per campioni gratuiti / rilascio rapido di campioni per i tuoi test di ingegneria
- Personalizzazione: Altezza accoppiata personalizzata, spessore della placcatura, PIN, colore dell'alloggiamento e marcatura disponibili. ODM e OEM accettati.
Guida alla selezione dell'ingegnere
- Confermare prima l'altezza di impilamento accoppiata richiesta; questo è il parametro chiave per la serie di tipo lungo
- Verificare il conteggio dei pin e il requisito di velocità del segnale: selezionare la placcatura in oro per applicazioni ad alta velocità/alta vibrazione
- Verificare lo spazio di impilamento del PCB per riservare la tolleranza di offset per l'accoppiamento cieco
- Per applicazioni con forti vibrazioni, si consiglia la versione a doppio contatto rispetto ai BTB a contatto singolo
- Scarica la nostra scheda tecnica e il file STEP 3D per la simulazione dell'impronta del PCB prima del layout
- Richiedi un campione gratuito per la validazione dell'accoppiamento e dell'integrità del segnale
FAQ
D: Avete un catalogo? Potete inviarmi il catalogo per controllare tutti i vostri prodotti?
R: Sì, puoi contattarci online o inviare un'e-mail per ottenere il catalogo.
D: Non riesco a trovare il prodotto nel tuo catalogo. Puoi realizzarlo per me?R: Il nostro catalogo mostra la maggior parte dei nostri prodotti, ma non tutti. Basta farci sapere di quale prodotto hai bisogno e quanti ne vuoi. Se non lo abbiamo, possiamo anche progettare e realizzare un nuovo stampo per produrlo. Per riferimento, la realizzazione di uno stampo ordinario richiederà circa 35-45 giorni.
D: Potete fornire un campione? Questi campioni sono gratuiti?
R: Sì, forniamo 5-10 pezzi di campioni gratuiti di connettori per test. Ma devi pagare il costo di spedizione.
D: E i tempi di consegna?
R: Le merci in magazzino vengono consegnate entro 1 giorno; le merci personalizzate vengono consegnate entro 5-7 giorni.
D: Come spedire il mio ordine?
R: Per pacchi piccoli, inviali tramite Express, come DHL, FedEx, UPS, TNT, EMS. Questo è un servizio Door-to-Door. Per pacchi grandi, possiamo inviarli via aerea o via mare. Utilizziamo cartoni standard per l'esportazione. Saremo responsabili di eventuali danni al prodotto causati durante la consegna.
6. D: Che tipo di pagamento accettate? Posso pagare in RMB?
R: Accettiamo T/T (bonifico bancario), Western Union e PayPal. Assicurati che possiamo ricevere lo stesso importo della fattura. E puoi pagare in RMB. Nessun problema.
7. D: Come funziona il controllo qualità della vostra azienda?
R: Seguiamo rigorosamente ISO9001; IQC, OQC, IPQC e QA occupano il 10% del nostro reparto qualità. Il test CCD viene applicato al 99% delle applicazioni dei prodotti della nostra azienda.
D: Ho bisogno del vostro listino prezzi di tutti i vostri prodotti. Avete un listino prezzi?
R: Non abbiamo un listino prezzi di tutti i nostri prodotti. Poiché abbiamo così tanti articoli, è impossibile mettere tutti i loro prezzi su un elenco e i prezzi cambiano sempre a causa del costo del materiale e della quantità. E puoi fornirci un elenco di tutti gli articoli di cui hai bisogno; confermeremo attentamente uno per uno e ti forniremo una specifica e un listino prezzi.
D: Potete realizzare prodotti personalizzati e imballaggi personalizzati?
R: Sì. Abbiamo realizzato molti prodotti personalizzati per i nostri clienti in precedenza (principalmente cablaggi). Per quanto riguarda l'imballaggio personalizzato, nessun problema; possiamo mettere il tuo logo o altre informazioni sull'imballaggio. Devi solo sottolineare che ciò comporterà alcuni costi aggiuntivi.
D: Che certificazioni avete?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ecc.
